运动相机防水壳整机爆炸结构设计

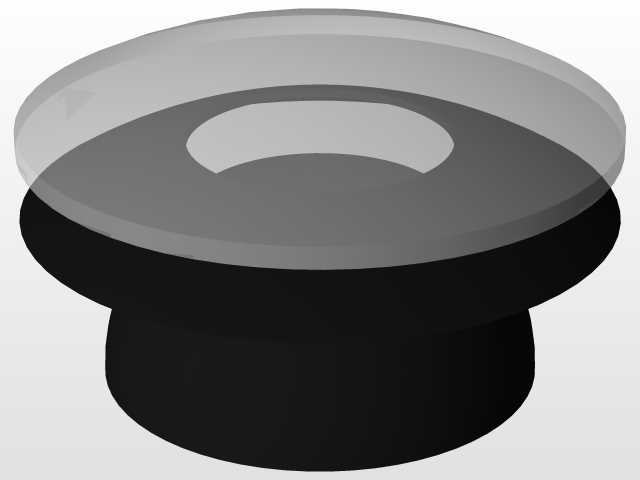

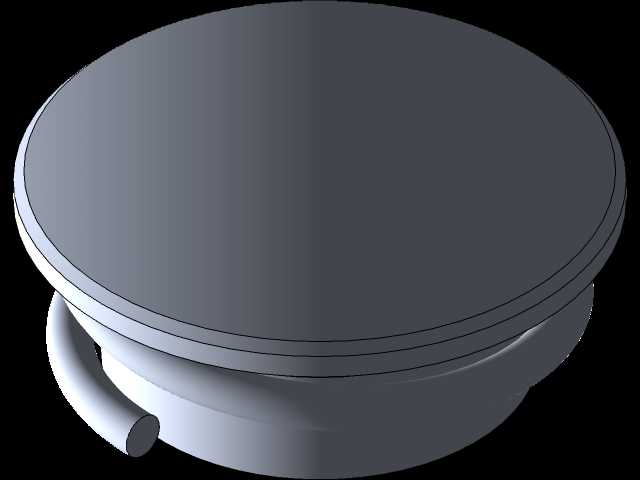

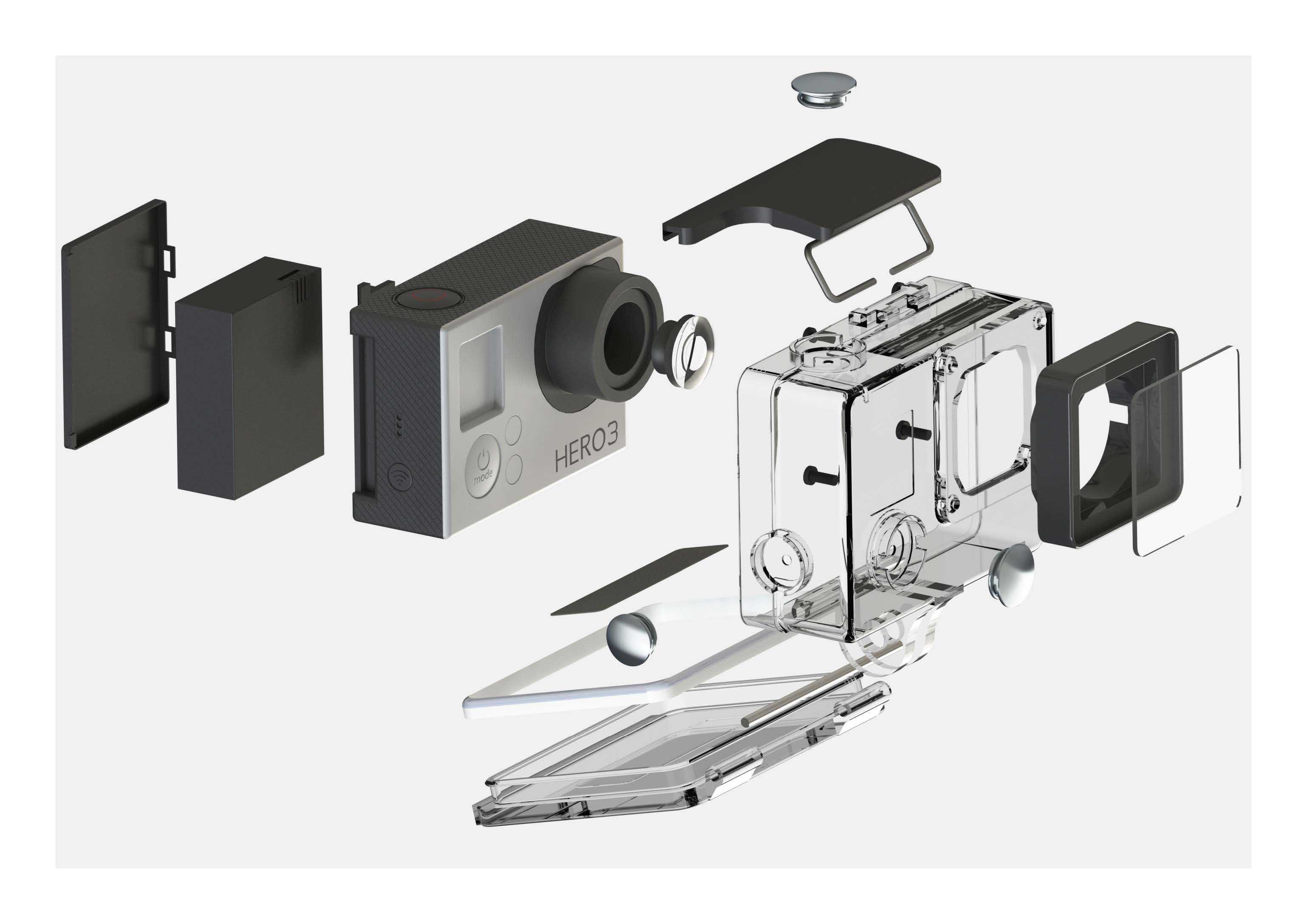

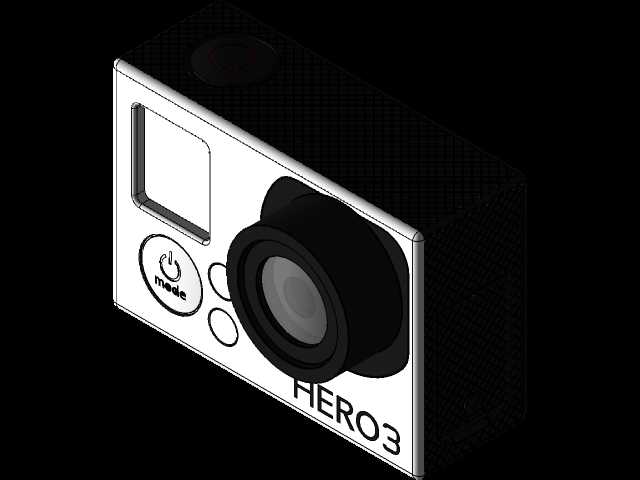

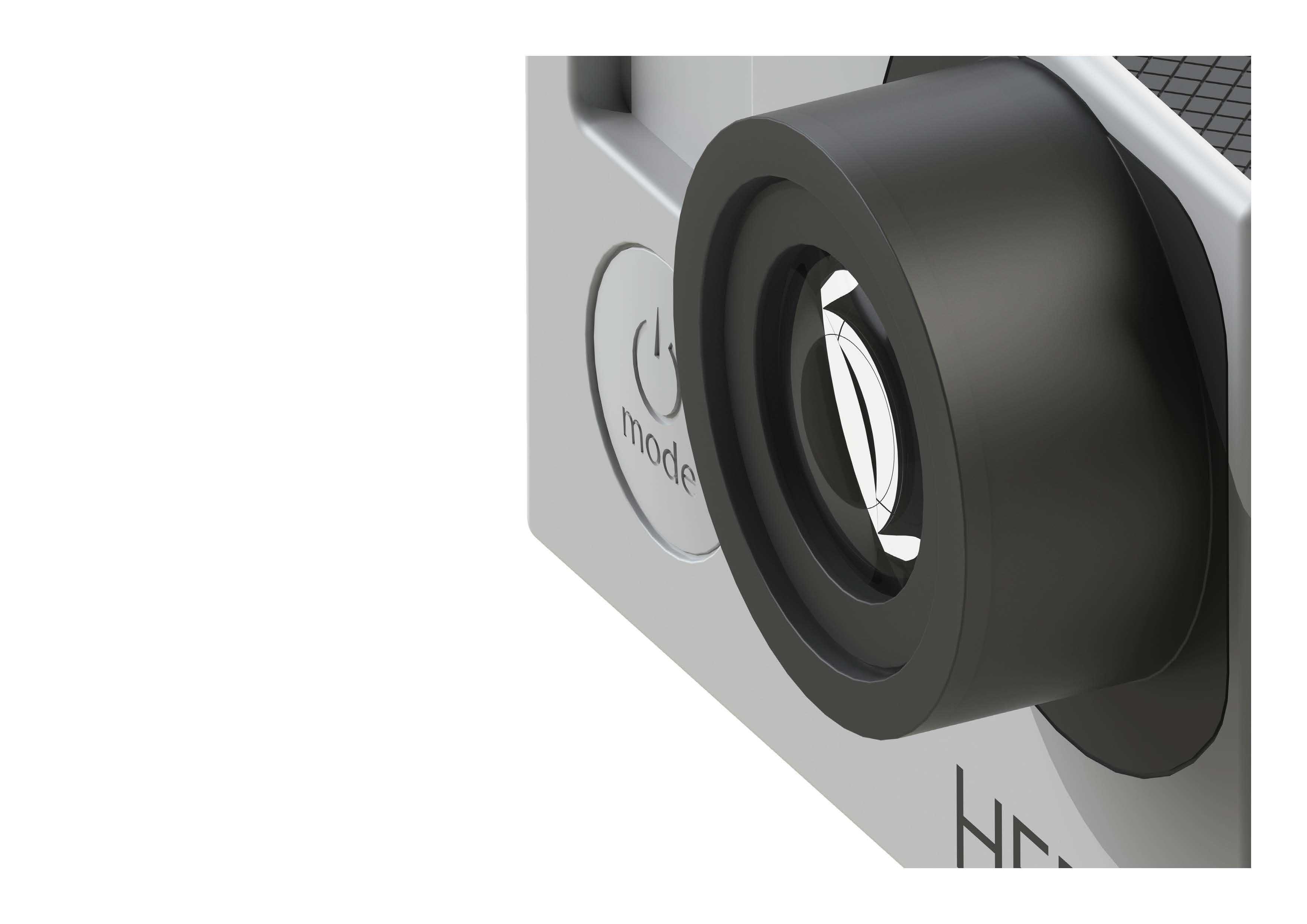

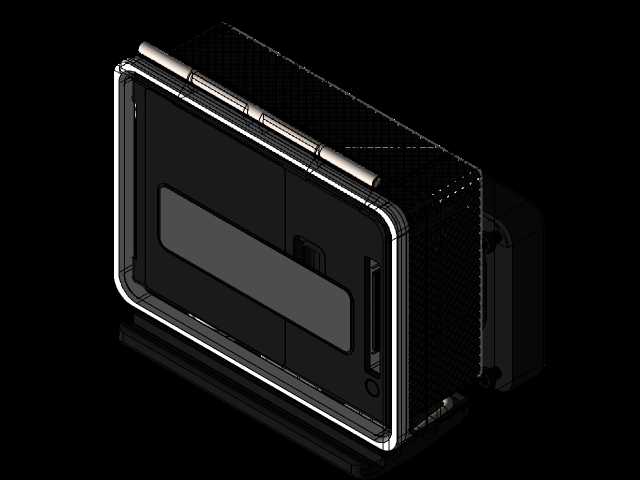

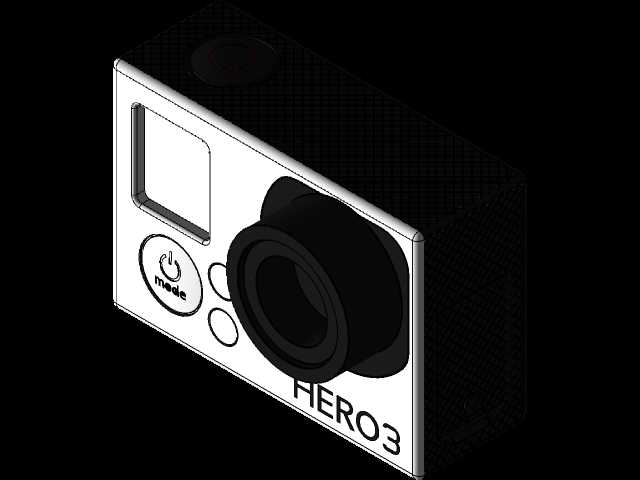

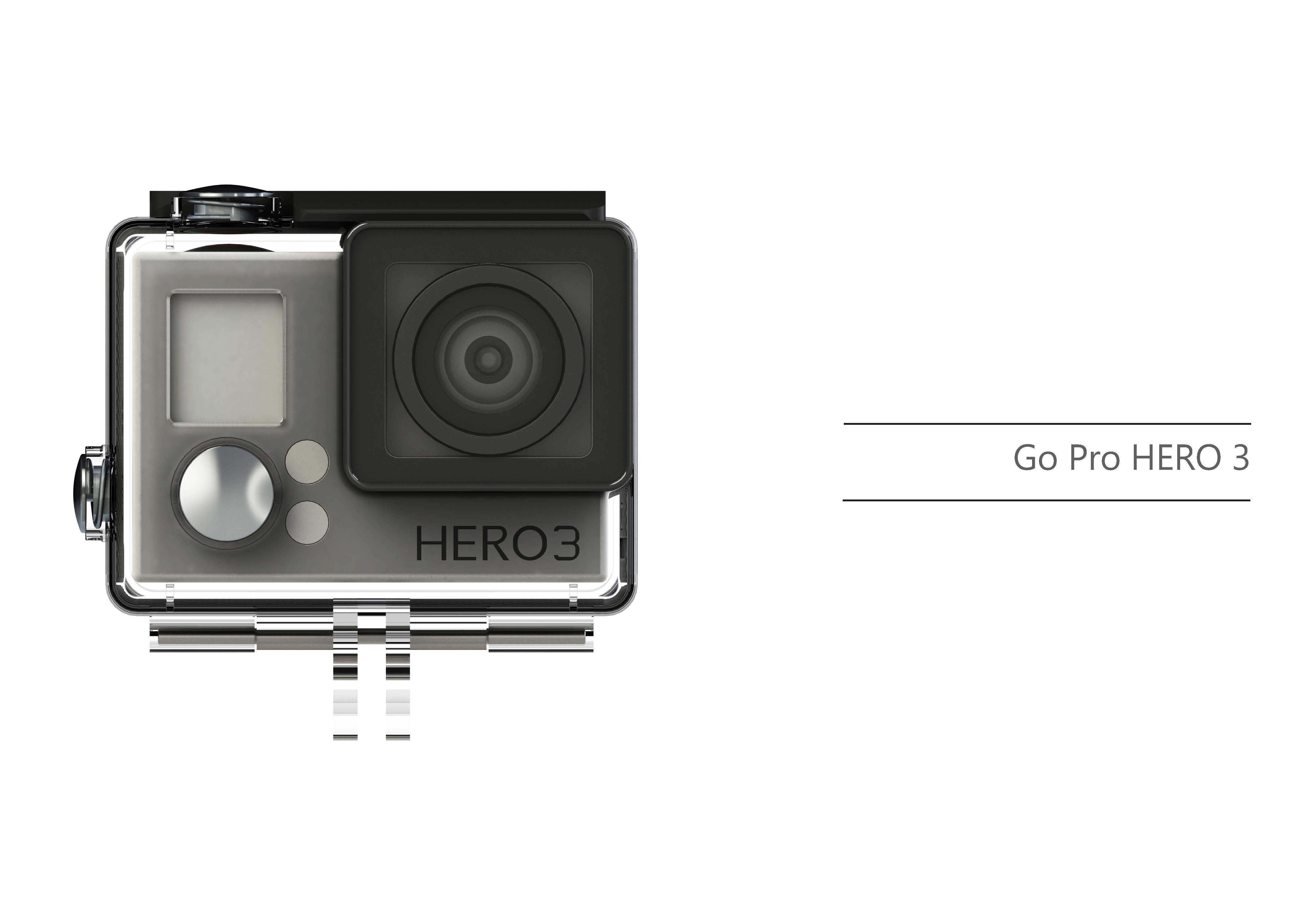

该结构设计针对户外极限运动场景下的影像记录需求打造，核心服务于冲浪、滑雪、山地骑行、浮潜等涉水或高扬尘的户外拍摄场景，解决普通运动相机在恶劣户外环境下易进水、易磕碰损坏的痛点，同时兼顾日常手持拍摄的便携性与防护性。整套结构包含相机主机、密封防水外壳、后盖卡扣、镜头防护盖、操作按键、密封胶条、固定卡扣等多个独立部件，通过爆炸视图清晰呈现各组件的装配层级与配合关系。在功能特性上，主机部分集成了镜头模组、操作按键、电池仓、数据接口区域，外壳采用高透耐刮的透明材质制作，既能够保证镜头取景与屏幕查看不受遮挡，又可抵御水下数十米深度的水压冲击，配合边缘的密封胶条结构，实现可靠的防水防尘效果，外壳侧边预留的凸起按键结构，可在不开启防水壳的状态下直接操作相机的快门、模式切换等功能，无需破坏密封结构即可完成拍摄操作。设计过程中优先考虑装配的便捷性与密封可靠性，各卡扣结构采用弹性限位设计，无需额外工具即可快速完成防水壳的开合，方便用户取放相机、更换电池；后盖与壳体的配合面做了阶梯式密封槽设计，胶条嵌入后可形成多道密封屏障，避免水压变化导致的渗漏问题。外形尺寸上，整套装配完成后的整体轮廓适配常规运动相机的通用安装接口，可直接匹配市面上主流的头盔支架、胸带、自拍杆等外接固定配件，安装边界预留了足够的卡扣避让空间，不会与各类第三方固定配件产生装配干涉，镜头位置的防护盖做了内凹设计，避免日常放置或使用过程中刮花透明防护面，同时壳体边角做了圆弧缓冲处理，跌落时可分散冲击力，降低内部相机受冲击损坏的概率。电池仓采用独立的抽拉式结构，与主机壳体的配合做了限位卡扣，避免运动过程中电池松脱导致断电，各金属连接件均做了防锈处理，适配长期高湿度的使用环境，整体结构在保证防护强度的前提下尽可能控制整体重量，减少户外携带时的负重感，适配长时间户外运动拍摄的使用需求。
