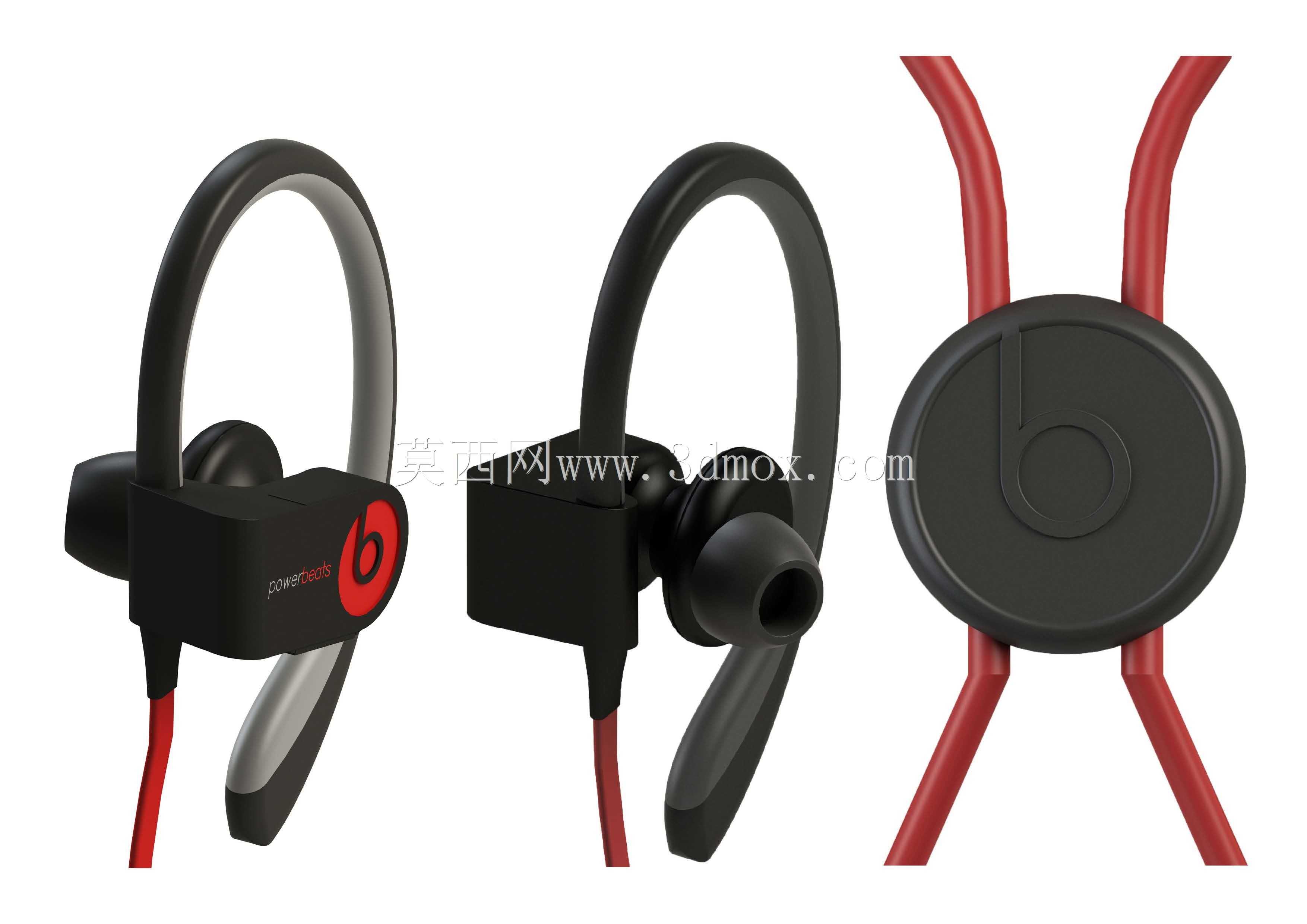

Beats挂耳式运动蓝牙耳机结构建模

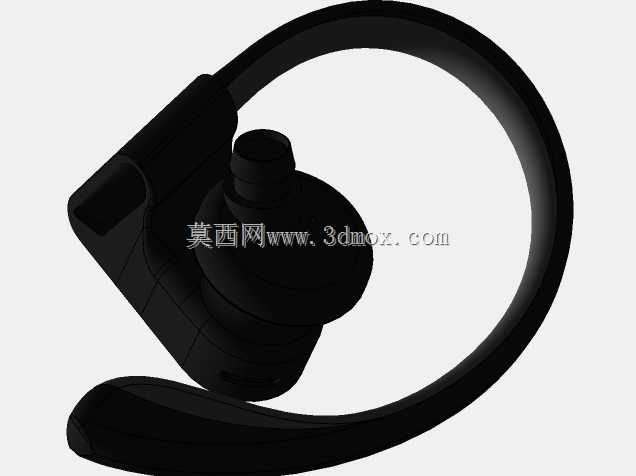

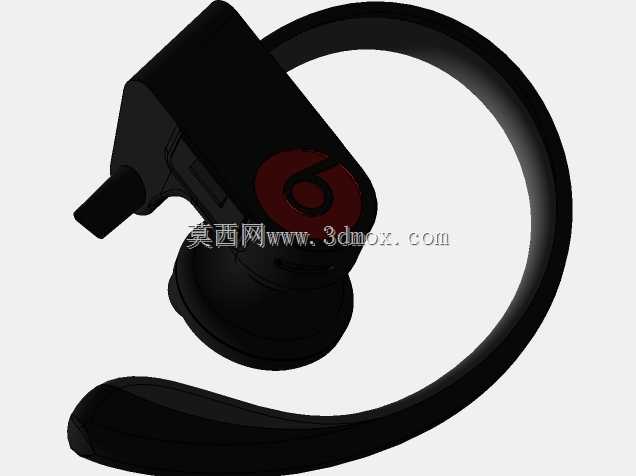

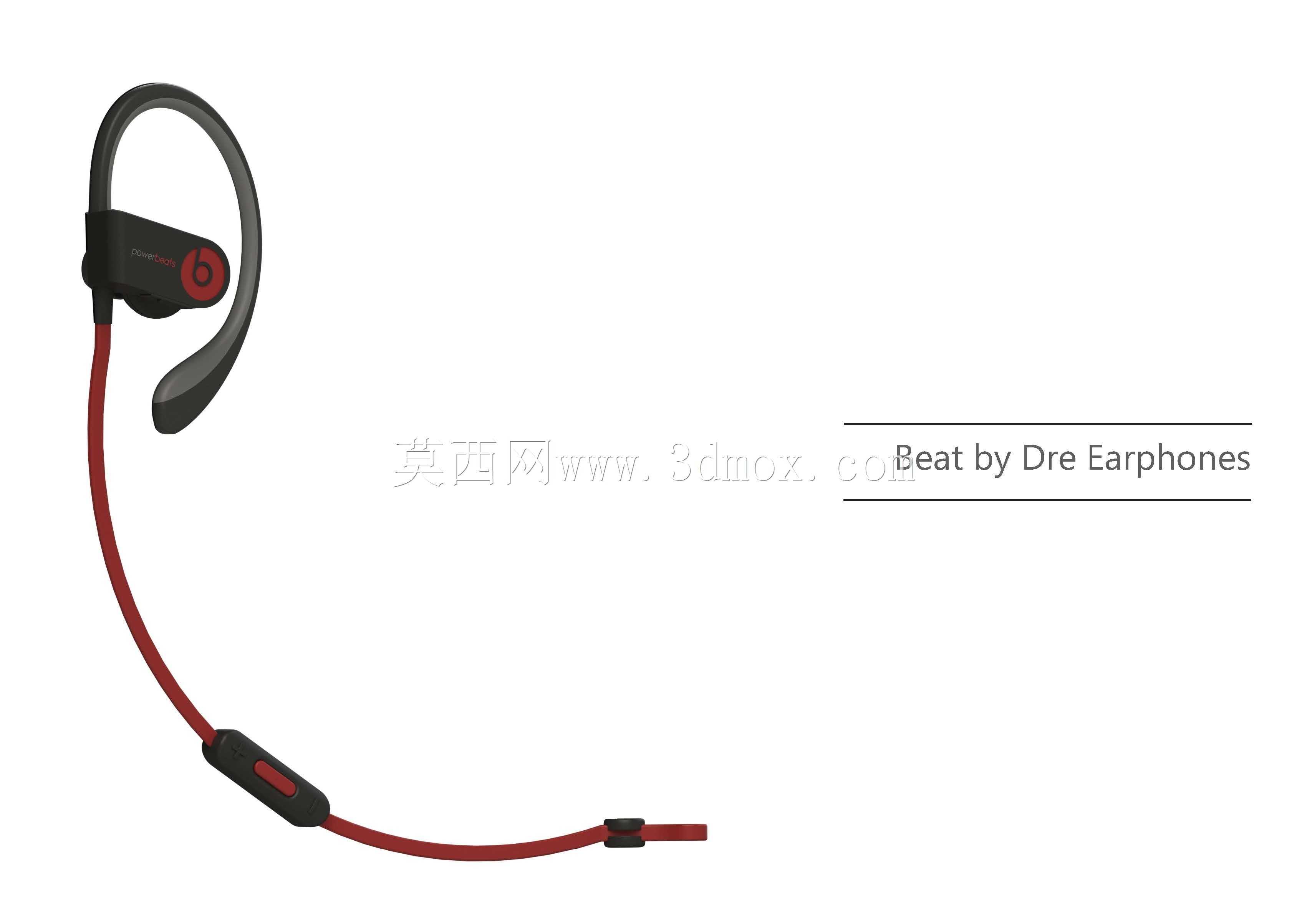

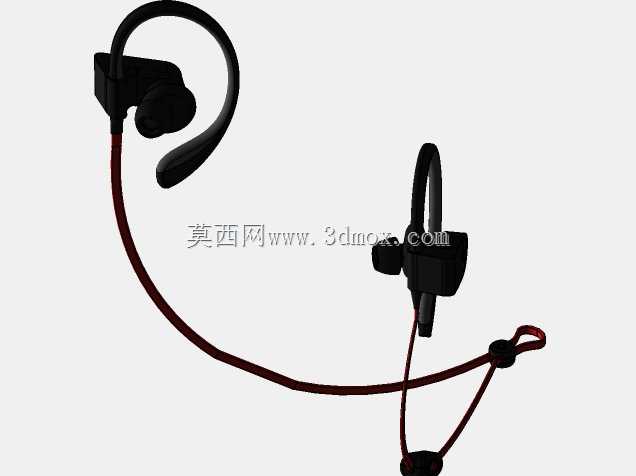

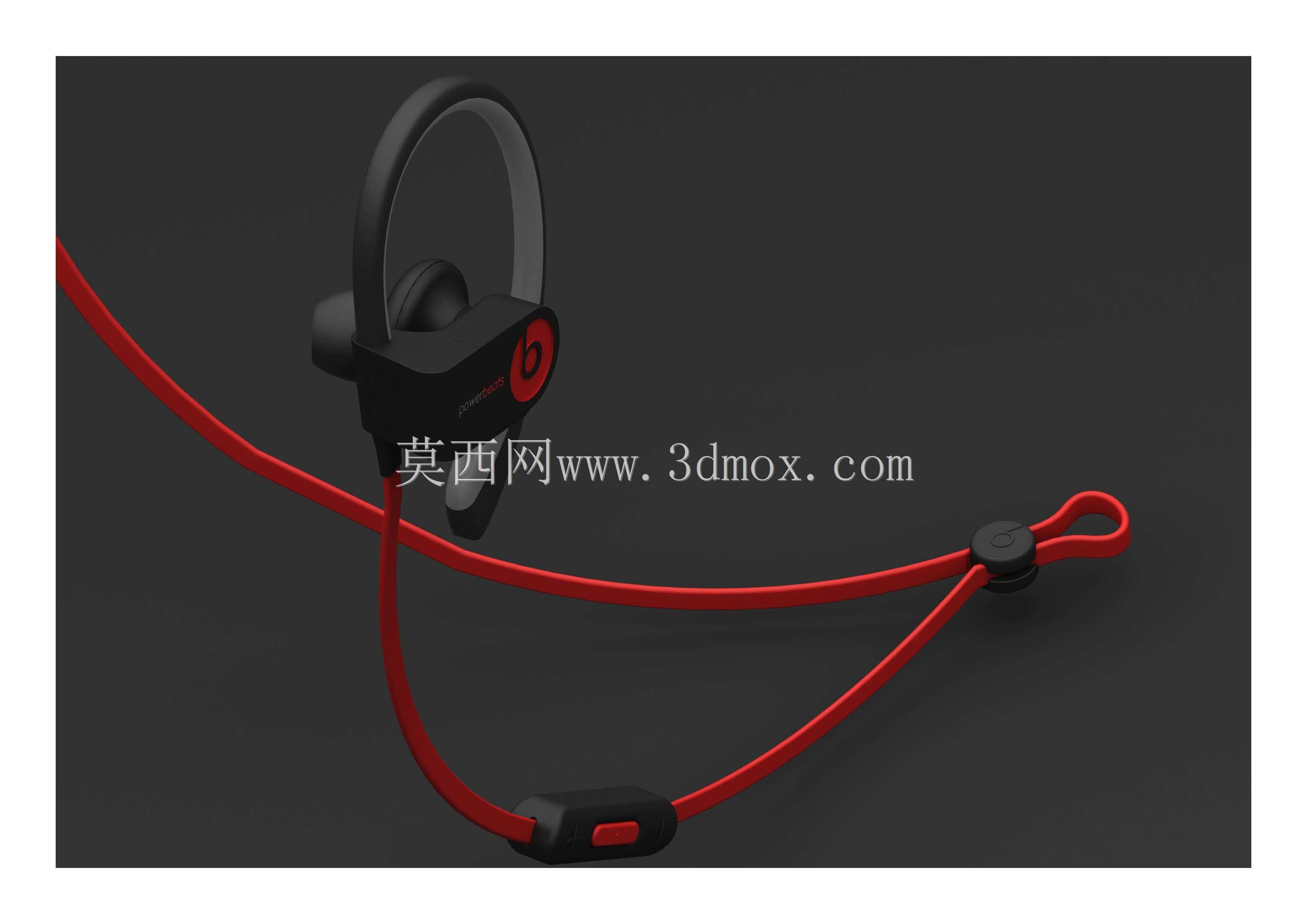

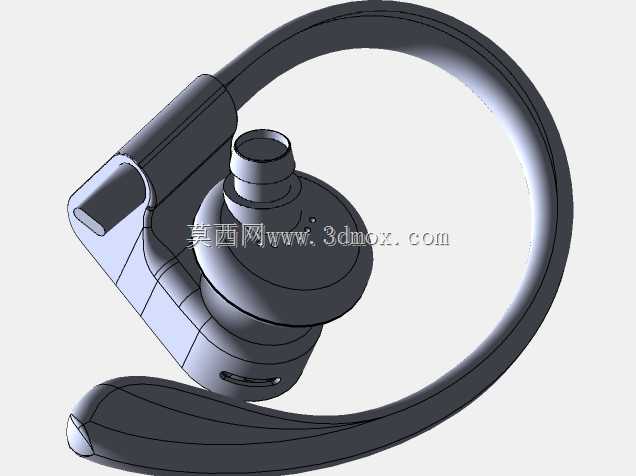

　　这款挂耳式运动耳机的三维建模，核心围绕运动场景下的佩戴可靠性做结构落地，日常通勤、户外路跑、健身房力量训练等高频使用场景中，普通入耳式耳机容易因耳道出汗、肢体大幅摆动出现滑落移位的问题，这款产品通过耳挂结构的形态设计从根源上规避该类使用痛点。建模过程中首先梳理了产品的功能模块拆分，整体分为入耳发声单元、耳挂支撑结构、线控调节模块、线材连接段四个独立部分，各部分之间的衔接过渡做了连续曲面处理，避免出现结构硬棱带来的佩戴硌耳问题。入耳部分的耳塞套采用阶梯式变径结构，适配不同耳道尺寸的佩戴需求，发声单元外壳做了微弧收边处理，贴合耳甲腔的生理曲面，长时间佩戴不会对耳道周边软组织造成过度压迫。耳挂部分采用类记忆金属的形态预弯设计，

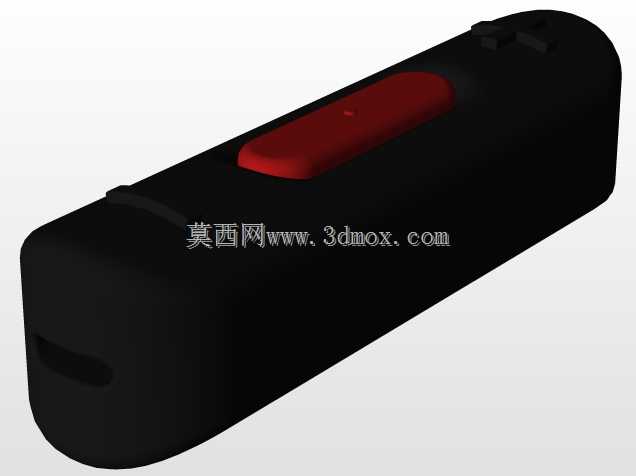

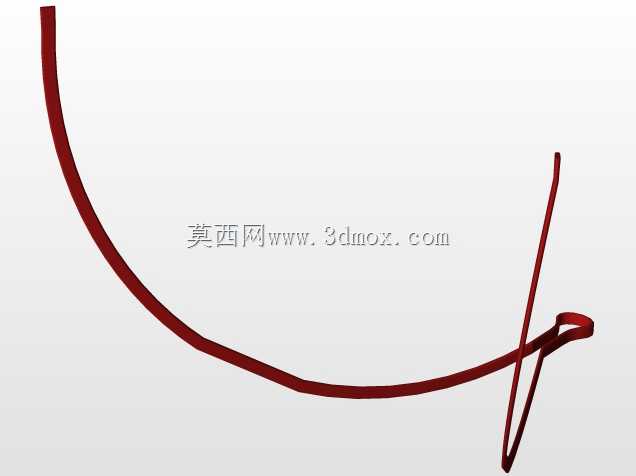

　　建模时参考了人耳外轮廓的平均曲率数据，挂臂从耳后上缘绕至耳垂下缘的弧度做了多段曲率调整，既保证佩戴时的夹持力度适中，不会因夹力过大造成耳后不适，又能在头部剧烈晃动时保持耳机位置稳定，不会出现松脱滑落。线控模块设置在单侧线材的中段位置，模块外壳做了圆角矩形的收边处理，表面的功能按键做了微凸的触觉标识设计，用户在运动过程中无需目视即可通过触感完成音量调节、曲目切换、通话接听等操作，按键的按压行程做了合理预留，避免误触的同时保证按压反馈清晰。线材部分采用扁形防缠绕结构设计，建模时还原了线材表面的细微磨砂质感，线材与耳挂、线控模块的衔接处做了应力释放的锥度过渡结构，避免日常使用中反复弯折造成线材根部断裂，提升产品的耐用性。

　　建模过程中对各部件的装配边界做了严格把控，耳挂与发声单元外壳的衔接缝隙控制在均匀的0.1mm以内，线控模块的上下壳合模线做了隐藏式处理，保证外观面的整体性。产品整体重量控制在单耳13g左右的区间，双侧总重量不超过30g，佩戴时不会给耳部造成明显的坠重感。发声单元的出声孔做了斜向角度设计，对准耳道的发声方向，保证音频传输的直达性，同时出声孔外侧设置了细密的防尘网结构，阻挡日常使用中的汗液、灰尘进入单元内部造成元件损坏。耳挂部分的外侧做了品牌标识的凹陷结构，可通过后续的表面处理工艺做颜色区分，提升产品的外观辨识度。线材的长度设置为1.2m的常规佩戴长度，预留了足够的活动余量，用户将播放设备放置在口袋、臂包中时不会因线材过短拉扯耳机，

　　也不会因线材过长造成晃动缠绕。建模时同步考虑了产品的装配工艺，所有壳体的卡扣位置、止口结构都做了合理排布，无需额外螺丝即可完成壳体的扣合组装，降低生产过程中的装配复杂度，提升量产效率。各部件的壁厚控制在1.2-1.5mm的均匀区间，避免注塑生产过程中出现缩痕、缺胶等工艺缺陷，壳体的转角位置都做了R0.3以上的圆角处理，减少应力集中的问题，提升产品的抗摔抗冲击性能。
