带SD卡与RTC功能的Arduino数据记录扩展板

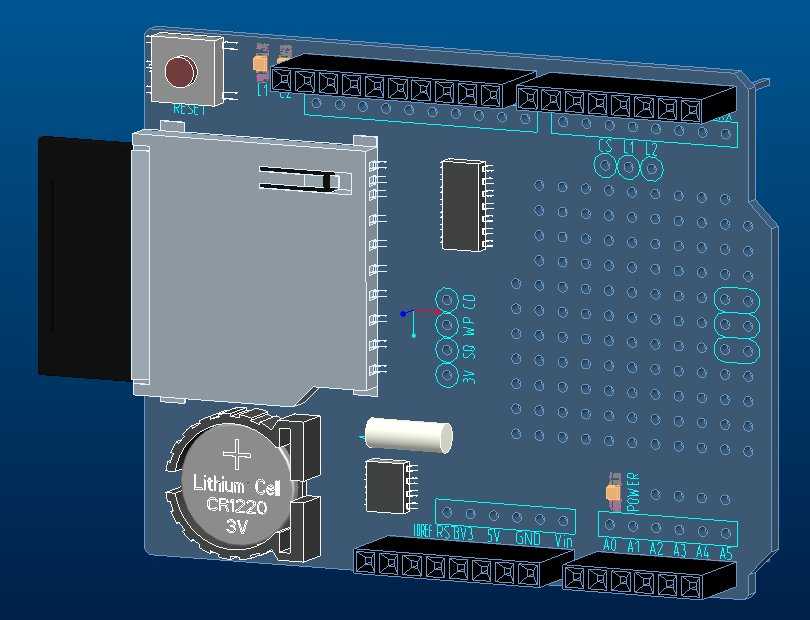

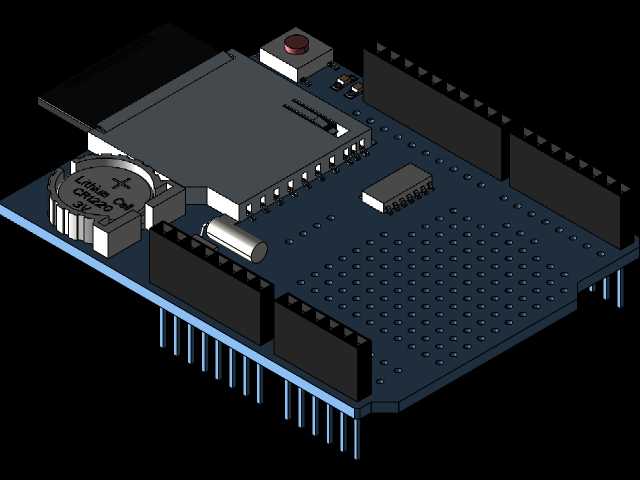

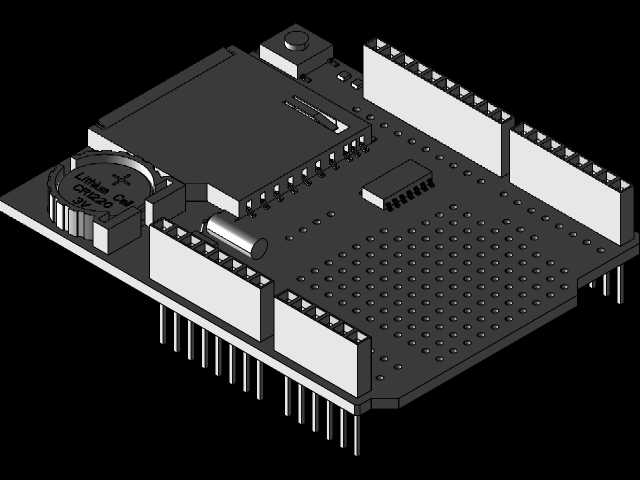

这款扩展载板是面向嵌入式数据采集场景设计的功能拓展部件，主要适配标准Arduino Uno主控板使用，能够为基础主控单元补齐本地大容量数据存储与高精度实时时钟两大核心能力，解决常规主控板在离线采集场景下无法长期留存时序数据、无法为采集数据绑定精准时间戳的痛点，可广泛应用在户外环境监测、小型工业设备运行参数记录、实验室小型试验数据采集、农业种养环境参数巡检等需要脱离上位机长期独立运行的场景中。在实际使用过程中，该载板通过标准排针与主控板完成电气连接与机械固定，无需额外飞线即可实现功能拓展，搭载的SD卡卡槽可支持常规尺寸SD卡接入，能够满足数周至数月的连续采集数据存储需求，板载的RTC实时时钟单元搭配独立纽扣电池供电，即使在主控板断电的情况下也可以持续维持时钟运行，保证重新上电后采集到的数据时间轴连续准确，不会出现时间错乱导致的数据失效问题。在产品设计思路上，这款载板完全遵循标准Arduino扩展板的外形规范，整体轮廓与主控板尺寸匹配，所有外接接口的排布都避开了主控板原有接口的安装位置，不会影响主控板其他功能引脚的外接使用；板上功能模块的布局充分考虑了信号干扰规避问题，将时钟电路、存储电路、电源指示模块做了分区排布，减少高频信号对时钟精度的影响，同时预留了充足的通用焊盘孔位，方便使用者根据自身需求额外焊接拓展功能元件。在外形尺寸与安装边界上，载板的长宽尺寸与标准Uno主控板完全对齐，安装孔位与主控板的固定孔位一一对应，既可以直接叠装在主控板上方配合标准外壳使用，也可以单独通过四角的安装孔固定在小型设备壳体内部，板上最高的元件为SD卡卡槽与纽扣电池座，整体叠装后的高度控制在常规开源硬件外壳的容纳范围内，不会出现顶盖无法闭合的问题；所有外接排针的引脚定义完全匹配通用扩展规范，使用者无需重新查阅定义即可快速完成接线部署，降低二次开发的接线出错概率。载板上还设置了清晰的电源指示元件，能够直观反馈载板的供电状态，方便使用者快速排查供电故障，整体结构紧凑，功能集成度高，无需额外搭配其他模块即可完成离线数据记录的全部基础功能。
