带斯特林动力模块的太阳能聚能集热碟装置

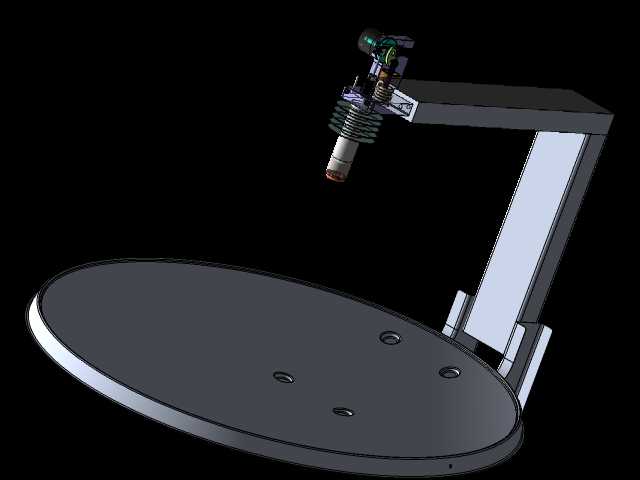

该装置面向分布式太阳能光热利用场景设计，可应用于户外离网供电、小型教学实验演示、偏远区域辅助热源供给等场景，核心是将太阳能聚光集热结构与斯特林动力模块整合，实现光-热-动能的直接转换，无需复杂的管路传输与中间换热环节，整体结构紧凑，可独立部署也可多组阵列排布组成小型光热发电单元。装置主体由圆形聚能碟面、悬臂支撑支架、斯特林动力机头三部分构成，聚能碟采用抛物面成型设计，碟面预留四个对称分布的安装定位孔，可直接通过紧固件固定在支架底部的承托结构上，安装时仅需保证碟面抛物面焦点与斯特林机头的受热端精准对位，即可实现聚光后的热能集中输送，碟面边缘做圆弧包边处理，避免安装维护过程中出现锐边划伤的风险。悬臂支撑采用L型一体化弯折结构，竖直段与聚能碟的承托基座连接，水平段向外延伸至碟面焦点位置，用于固定斯特林动力机头，支架的连接部位均设置可调式锁紧结构，可根据实际安装的纬度、日照角度微调机头的前后与俯仰位置，保证不同地域安装时都能让受热端处于聚光焦点范围内，支架的竖直段预留走线槽位，可容纳动力输出端的传感线路与外接负载线路，避免线路外露受日照老化。斯特林动力机头采用垂直悬挂式安装在悬臂末端，受热端正对聚能碟中心，机头集成了换热气缸、动力活塞、飞轮调速结构与输出连接端，当聚能碟将太阳光汇聚到受热端时，气缸内的工质受热膨胀推动活塞往复运动，通过曲柄结构带动飞轮转动输出稳定动能，可直接连接小型发电模块输出电能，也可连接微型负载直接提供机械动力。设计过程中充分考虑了户外使用的安装边界，整体结构的重心落在聚能碟的中心轴线上，降低了支架的承重负载要求，底部安装孔位采用通用标准间距设计，可适配常见的地面固定支架、屋顶安装基座，无需额外定制转接件，机头与悬臂的连接采用快拆式结构，日常维护时可单独拆装机头进行清理检修，无需拆解整个聚能碟结构，大幅降低后期运维的操作难度。聚能碟的盘面采用轻量化设计，在保证结构刚度满足户外抗风要求的前提下，尽可能降低整体自重，减少安装时的承重负担，盘面的曲面精度经过优化，聚光焦点的偏移量控制在极小范围内，保证热能收集的效率，斯特林机头的运动部件做了密封防护处理，可适应户外多尘、小幅降雨的使用环境，延长装置的整体使用寿命。
