VNH2SP30直流电机驱动控制板结构设计

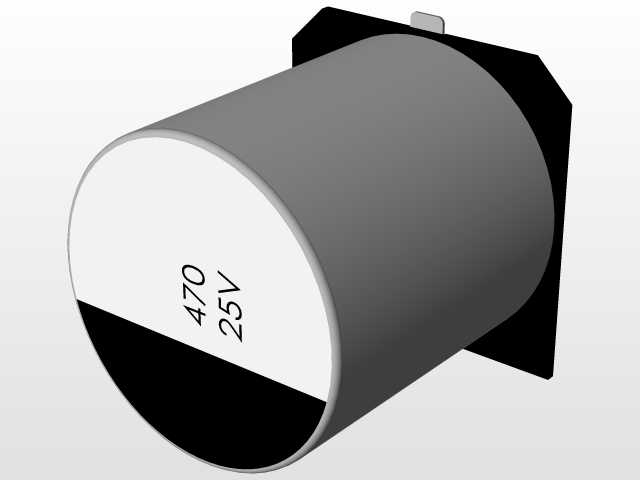

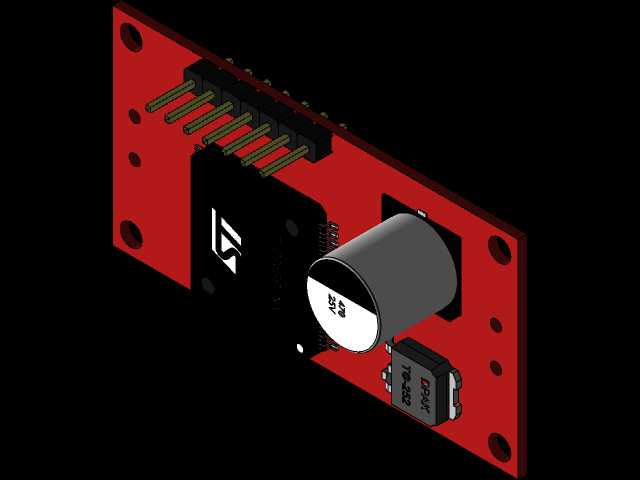

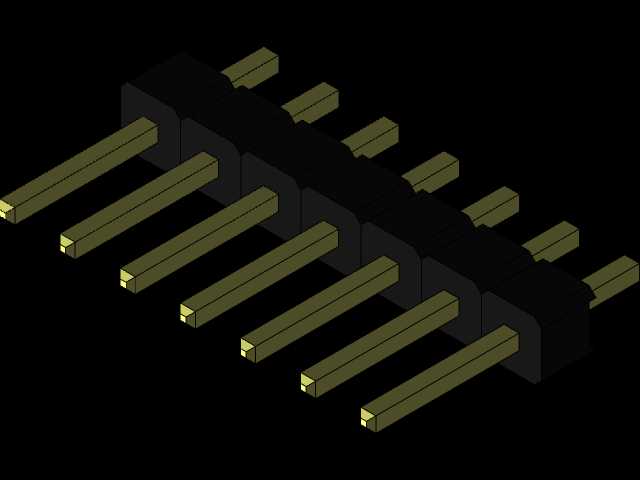

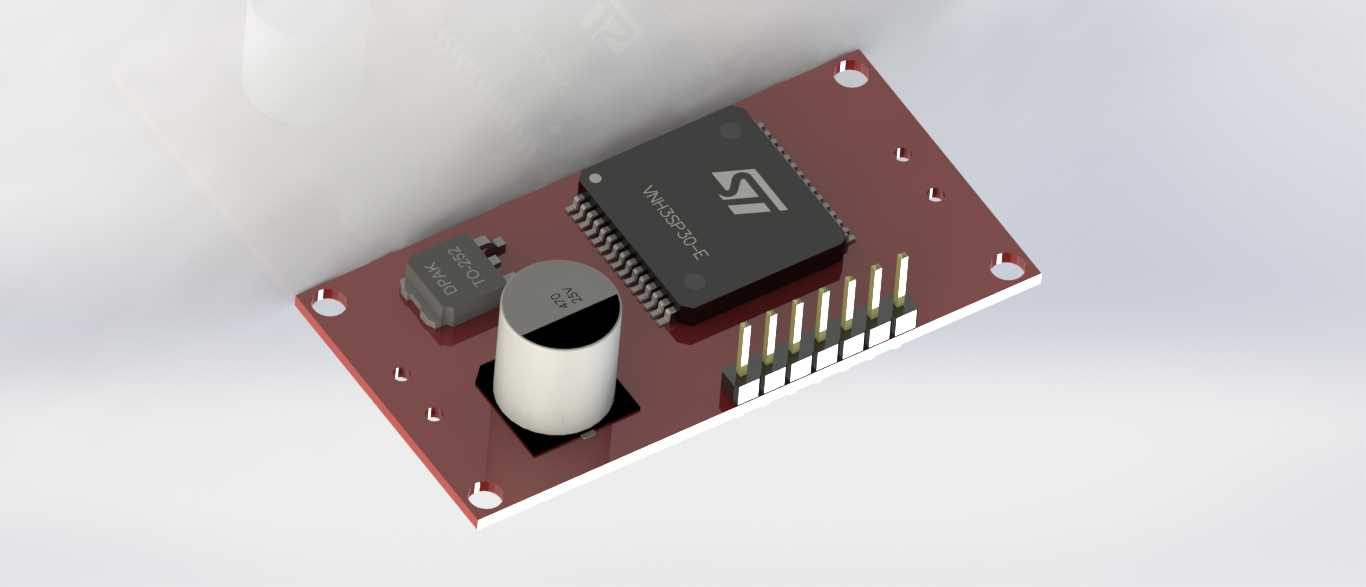

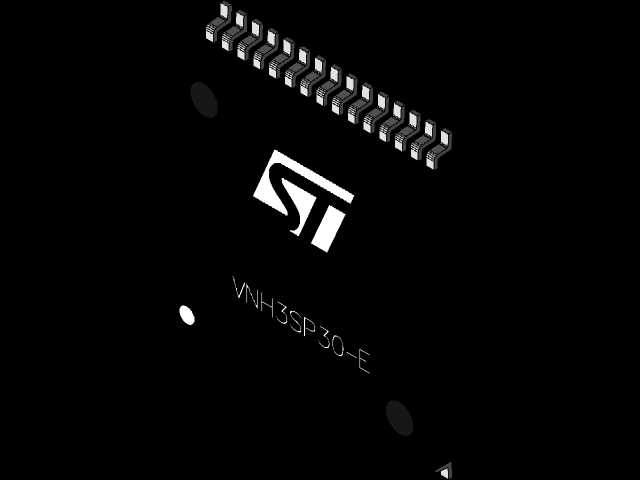

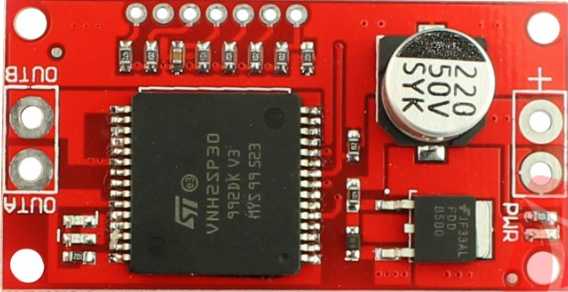

这款VNH2SP30直流电机驱动板，主要面向中小功率直流有刷电机的驱动控制场景，在智能移动机器人底盘驱动、小型自动化设备进给轴控制、教学实验平台电机驱动、智能小车动力控制、小型电动执行机构驱动等场景中有着广泛的应用，能够为负载端直流电机提供稳定的大电流驱动输出，解决主控芯片IO口驱动能力不足无法直接带动电机运转的核心痛点。从实际用途来看，该驱动板可实现直流电机的正反转切换、转速调节、过流保护等核心功能，能够承接主控单元发出的低压控制信号，将其转化为可驱动电机运转的大功率输出信号，是连接低功耗控制单元与大功率动力执行部件的核心桥梁。在功能特性设计上，板载集成了核心VNH2SP30驱动芯片，搭配大容量电解电容实现电源滤波，能够有效抑制电机启停瞬间的电压尖峰，避免反向电动势对前端控制电路造成冲击；板载的功率元件布局充分考虑了大电流通路的载流需求，主回路走线宽度充足，可承载持续大电流输出，同时预留了标准直插排针接口，能够方便地与各类主控板进行接线连接，降低用户的接线难度。设计思路上，整体采用单面板布局结构，将核心发热元件布置在板卡通风条件较好的区域，兼顾散热性能与结构紧凑性，板卡四角预留了标准安装固定孔，可直接通过铜柱固定在设备壳体或者安装支架上，无需额外设计复杂的安装结构。外形尺寸方面，板卡整体采用矩形结构设计，长宽尺寸适配常规小型驱动模块的安装空间，安装孔位间距符合通用小型电子模块的安装规范，排针接口统一布置在板卡单侧边缘，方便用户进行线束整理与走线规划，板上元件高度经过合理管控，最高元件为板载电解电容，整体安装高度不会占用过多垂直空间，能够适配内部空间紧凑的小型设备安装需求，安装边界清晰，不会与周边其他电子元件产生结构干涉。
