弯脚TO-220封装功率器件PCB适配结构

项目分类:3D模型 发布时间:2021-06-02 ID:190126
  • 弯脚TO-220封装功率器件PCB适配结构
  • 弯脚TO-220封装功率器件PCB适配结构
  • 弯脚TO-220封装功率器件PCB适配结构
  • 弯脚TO-220封装功率器件PCB适配结构

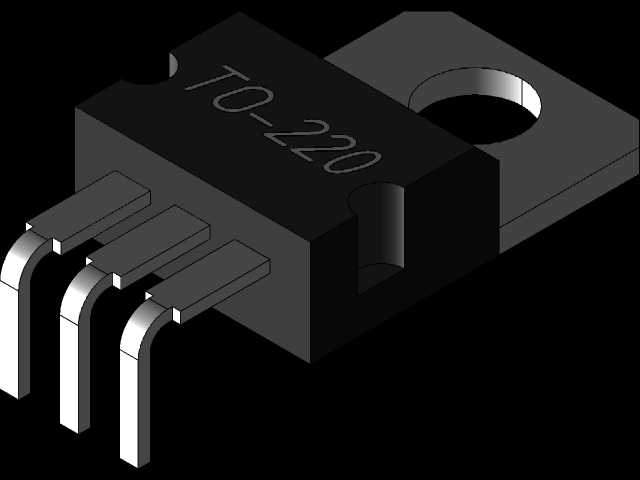

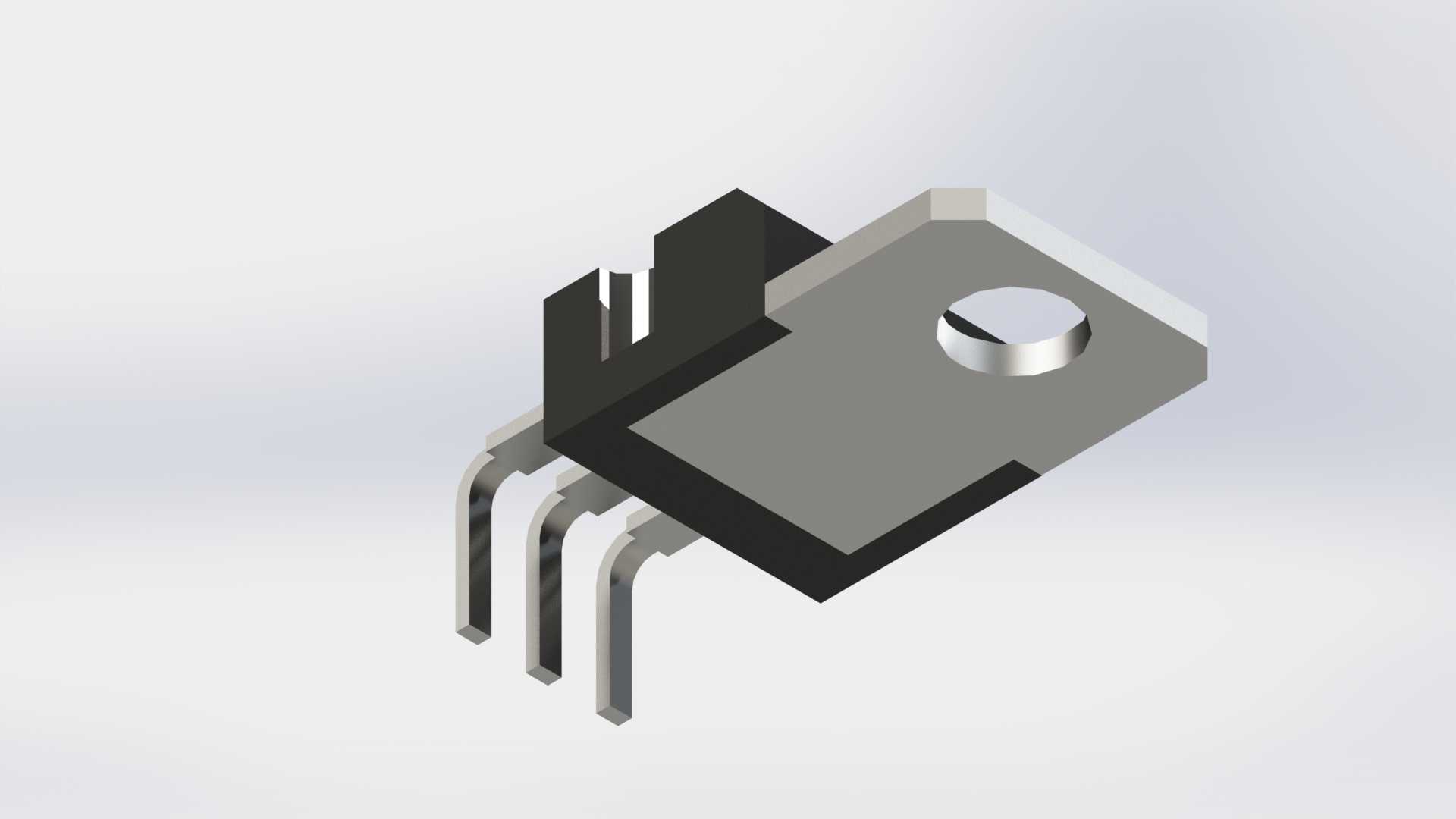

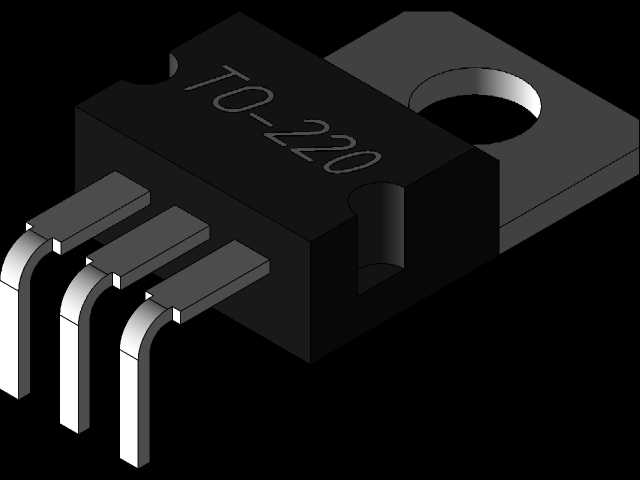

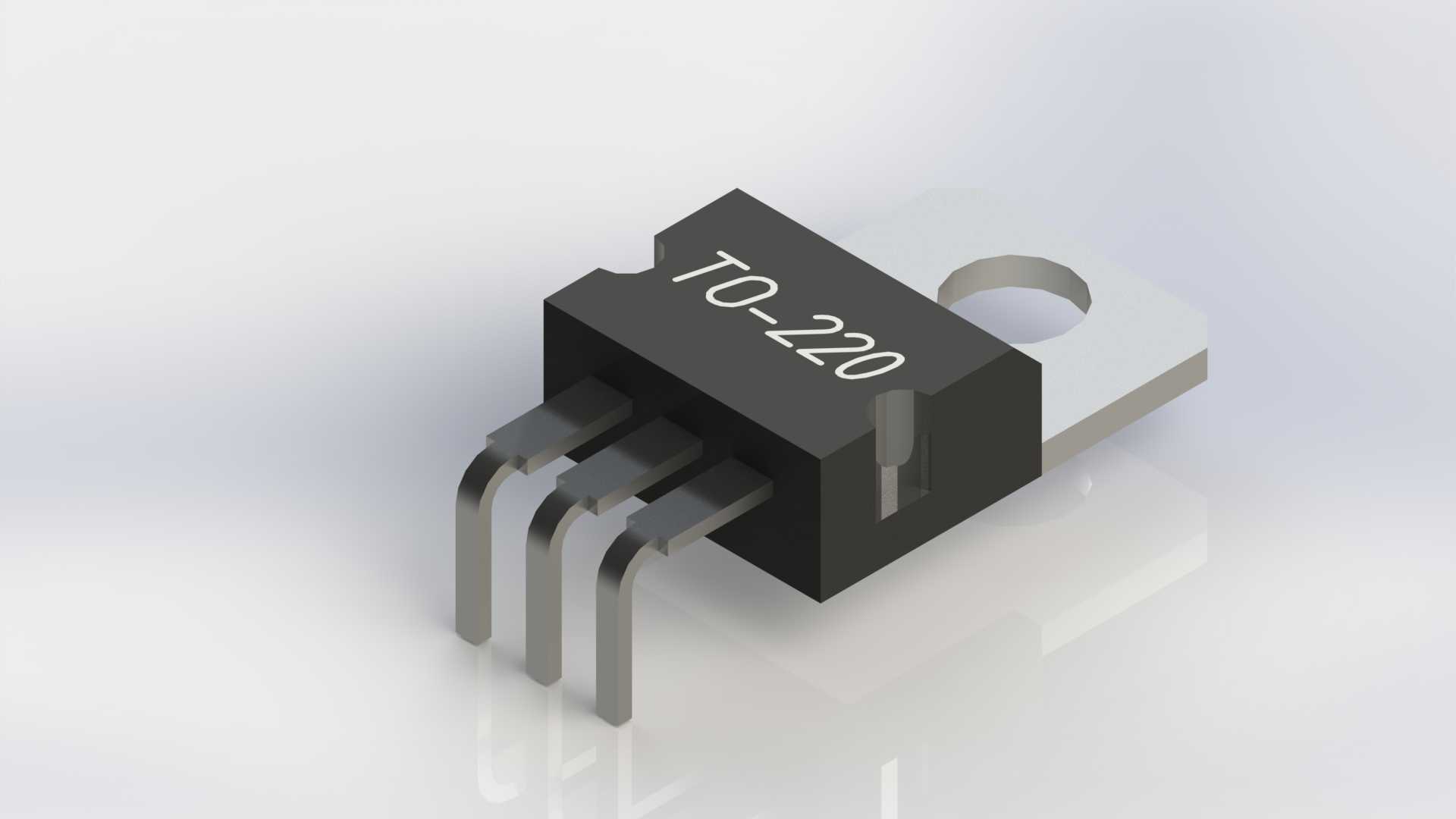

在消费类电源、工业控制板卡、车载电子模块的PCB装配场景中,TO-220封装的功率半导体是核心的电能变换与功率管控元件,这类元件承担着线性稳压、功率开关、电流整流等关键功能,其安装结构的合理性直接决定了板卡的散热效率、装配良率与长期运行可靠性。这款弯脚型TO-220封装结构,针对传统直脚TO-220在紧凑空间内安装需要额外弯折引脚、易造成引脚应力损伤、安装定位精度不足的痛点做了针对性设计,能够直接适配常规厚度的FR-4 PCB板安装需求,无需现场对引脚做二次整形处理。从功能特性来看,该结构完整还原了TO-220封装的典型特征:黑色塑封主体包裹半导体芯片核心区域,顶部预留的标准安装孔位可直接配合螺丝锁附散热片,满足大电流工况下的导热散热需求;三根成型弯脚的引脚间距严格遵循行业通用标准,引脚弯折弧度经过优化,既保证引脚插入PCB焊盘时的对位顺畅,又能避免弯折处应力集中导致的引脚断裂或镀层脱落,适配波峰焊、回流焊等常规SMT与THT混装工艺的焊接要求。在设计思路上,这款结构优先考量了量产装配的工艺兼容性:塑封本体与金属散热背板的贴合公差控制在合理范围,既保证散热接触面积最大化,又避免公差过大导致的装配干涉;引脚伸出长度经过精准核算,穿过PCB后预留的焊脚长度恰好符合焊接工艺要求,无需额外剪脚工序就能保证焊点饱满可靠;安装孔位的中心距与引脚的相对位置严格匹配通用PCB封装库的尺寸规范,工程师在做PCB Layout时可直接调用对应封装,无需额外调整孔位与焊盘位置。从外形尺寸与安装边界来看,该结构的塑封本体宽度、厚度,散热背板的突出长度,引脚的中心间距、弯折高度都完全符合JEDEC相关封装标准,安装时不会与周边的电解电容、接线端子、接插件等常用板上元件产生空间干涉,在有限的板卡空间内能够实现最紧凑的功率回路布局,有效降低功率回路的寄生参数,提升电源类产品的动态响应性能与抗干扰能力。这类封装结构广泛适用于线性稳压器、N沟道功率MOS管、快恢复整流管、双向可控硅等常见功率器件的装配场景,不管是小批量的工控板卡打样,还是大规模的消费电源量产,都能凭借精准的尺寸控制降低装配环节的不良率,提升产品的长期运行稳定性。
