ESP-WROOM-32无线通信模块结构设计

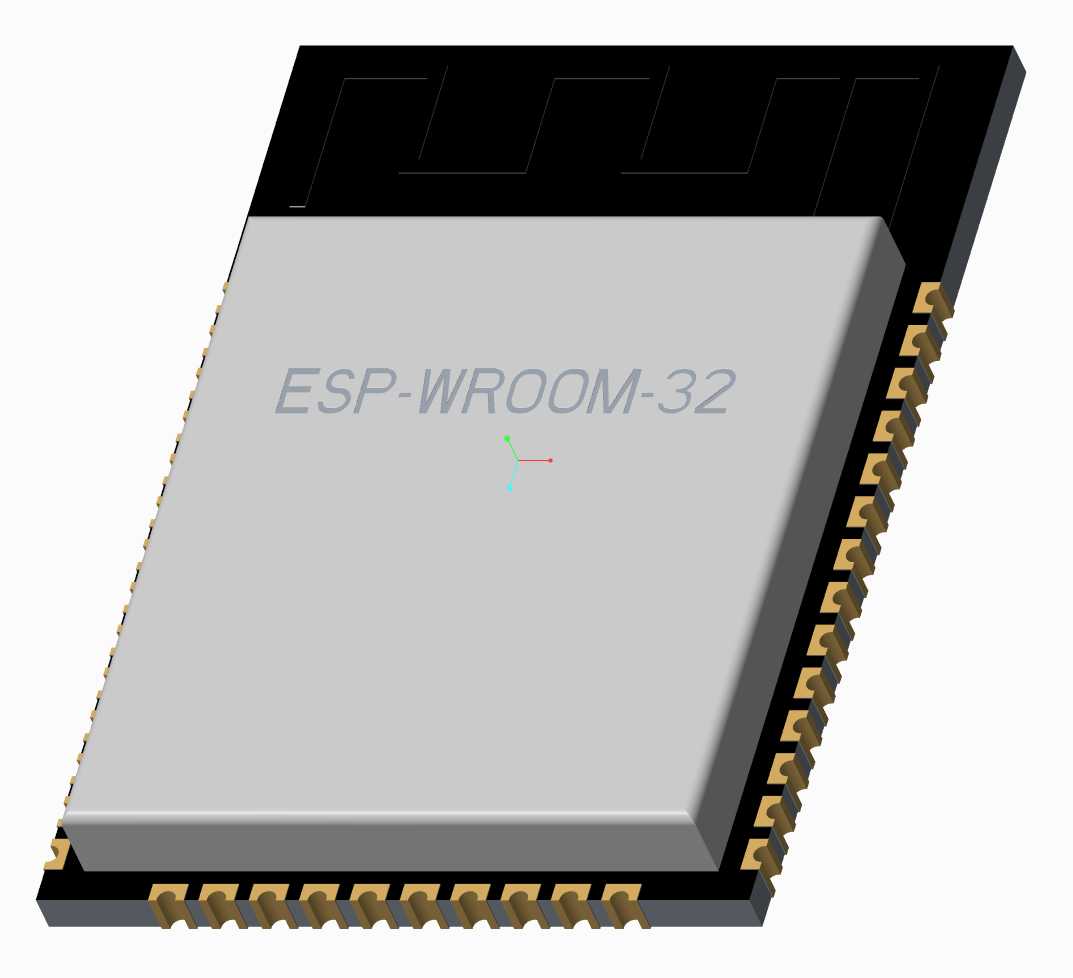

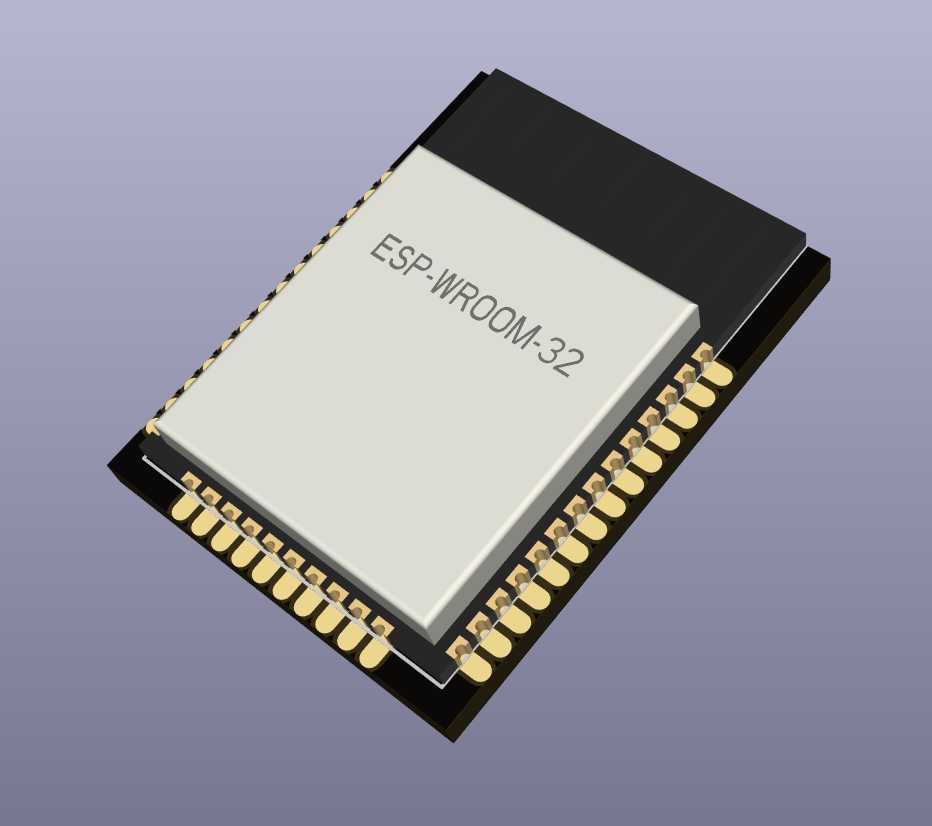

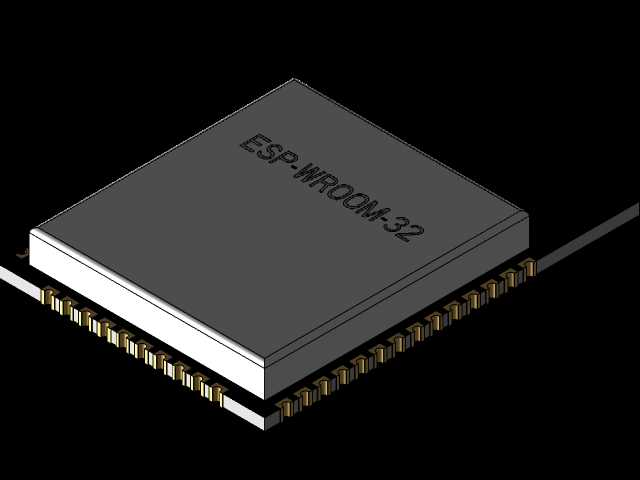

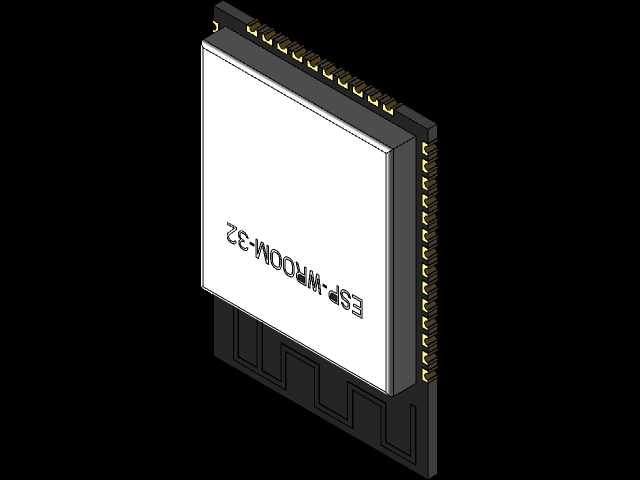

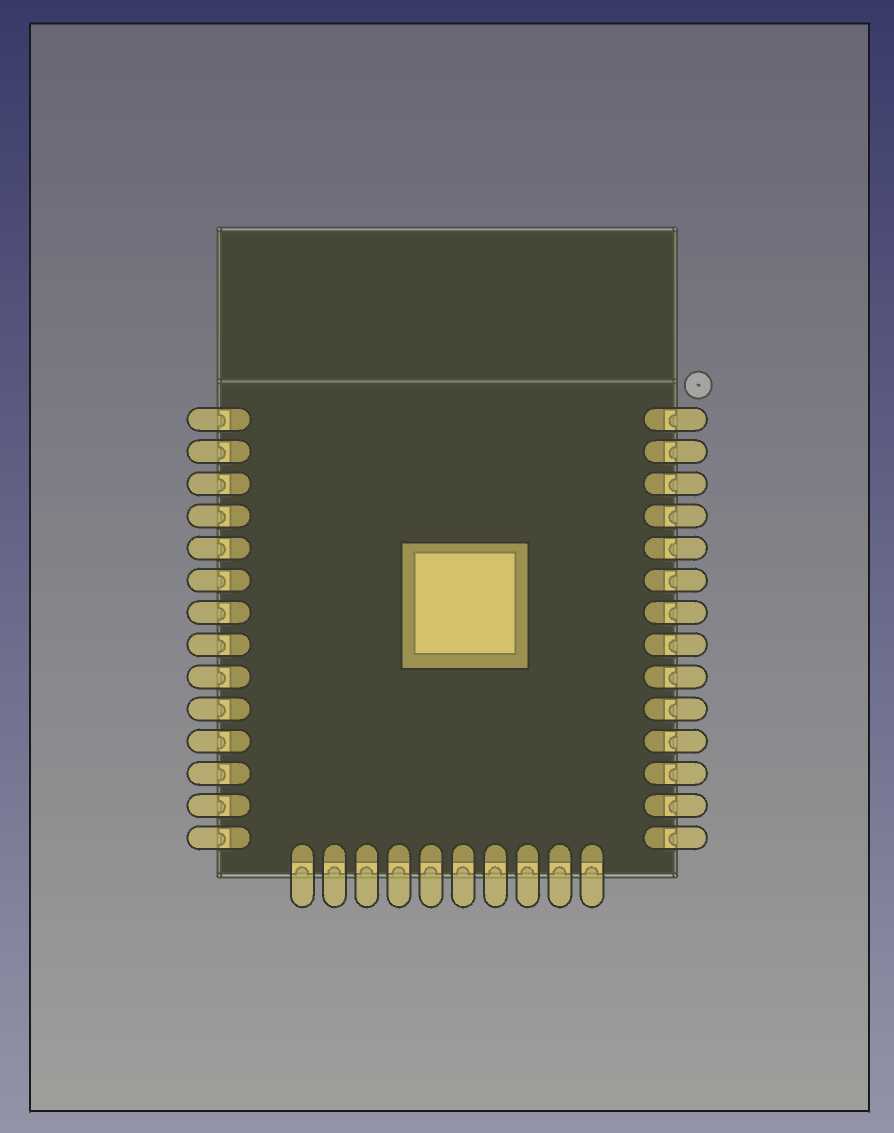

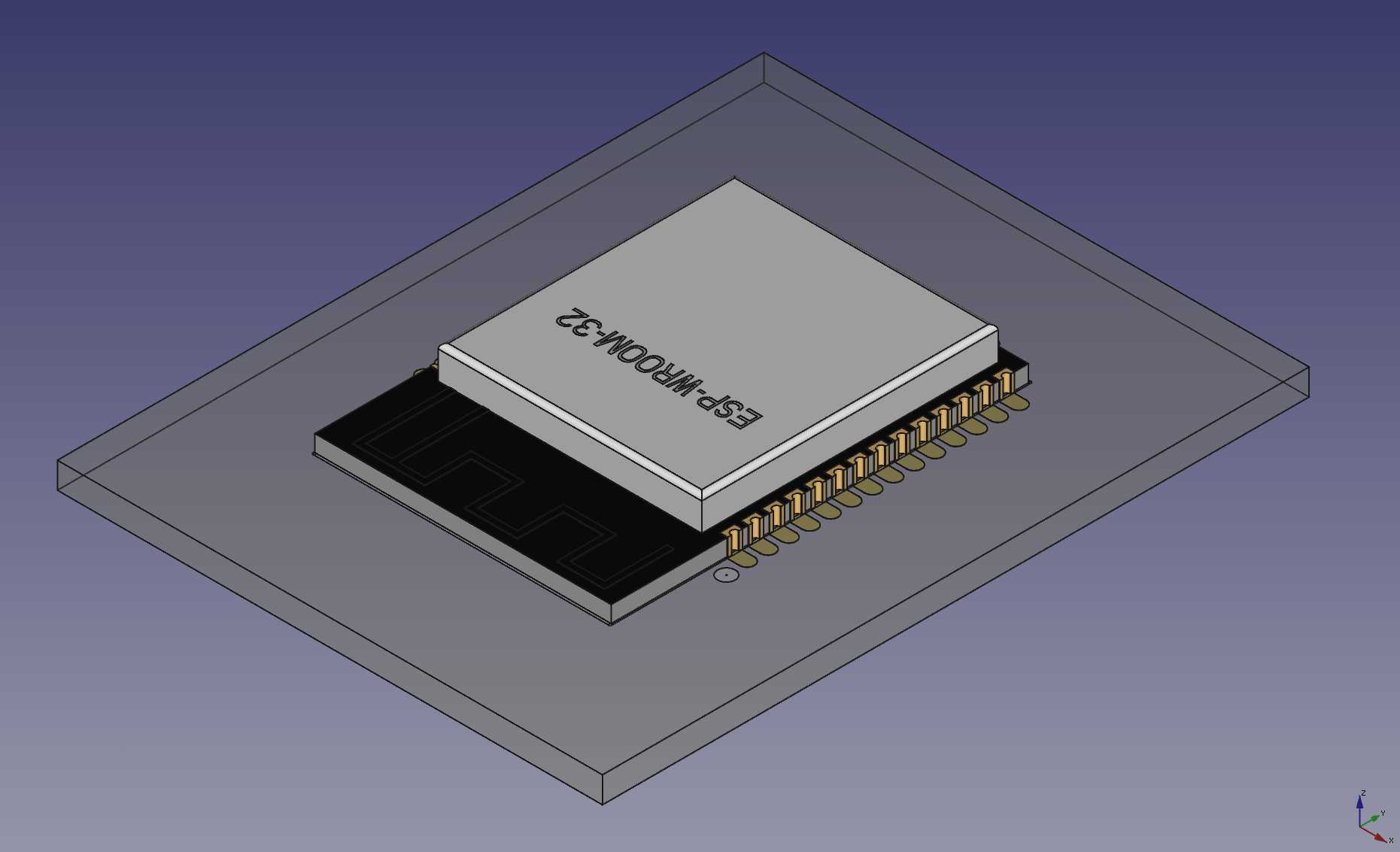

这款ESP-WROOM-32模组是面向物联网场景打造的核心无线通信部件，广泛应用在智能家居控制终端、工业无线传感节点、消费电子智能外设、小型嵌入式开发装置等领域，能够为各类终端设备提供稳定的Wi-Fi与蓝牙双模通信能力，是当下轻量化智能硬件方案中应用普及率极高的核心通信载体。从实际用途来看，该模组承担着设备端数据无线收发、近距离蓝牙配网、低功耗传感数据上传的核心功能，既可以作为独立的通信主控单元运行轻量级嵌入式程序，也可以作为附属通信模块挂载到其他主控设备上，拓展设备的无线连接能力，适配从电池供电的低功耗传感设备到常供电的智能家电控制板等多种供电场景的使用需求。在功能特性设计上，模组采用板载天线的一体化封装设计，将核心通信芯片、射频匹配电路、电源滤波电路、存储芯片全部集成在单一屏蔽封装内部，外层金属屏蔽罩能够有效隔绝外部电路的电磁干扰，保障射频信号的收发稳定性，同时避免模组自身的射频信号对板上其他高精度模拟电路造成串扰，两侧排布的半孔焊盘设计，能够支持标准SMT贴片工艺的批量生产焊接，大幅降低终端产品的生产组装难度。从设计思路层面来看，该模组的结构设计充分平衡了射频性能、生产便利性与空间占用需求，整体采用扁平化的矩形贴片结构，在保障射频天线净空区域要求的前提下，尽可能压缩模组的整体占用空间，焊盘的排布间距充分考虑了通用PCB设计的布线规则，两侧引出的IO引脚能够覆盖常用的通信接口、电源引脚与控制引脚，终端开发者无需额外设计复杂的射频外围电路，只需要按照参考设计预留对应封装的焊盘位置，即可快速完成通信部分的硬件设计，大幅缩短智能硬件产品的开发周期。在外形尺寸与安装边界上，模组整体为薄型长方体结构，厚度适配常规消费电子与工业控制板的堆叠空间要求，安装时只需要在PCB对应位置预留匹配的焊盘封装，在模组天线区域预留足够的净空区，避免金属构件遮挡天线部分即可保障通信性能，模组底部与PCB贴合的平整设计能够保障SMT焊接时的贴合度，减少虚焊、偏移等生产问题，同时紧凑的尺寸设计也让它能够适配穿戴设备、小型传感节点等对空间要求极为严苛的应用场景，在极小的空间内为终端设备提供完备的无线通信能力。
