FA-130型微型直流电动机结构设计

FA-130型微型直流电动机是小功率驱动场景中应用极为广泛的动力元件，这类电机常被用于小型消费电子、玩具模型、个人护理小家电、车载小型附属装置、精密办公外设等对安装空间有严格限制、对驱动功率要求适中的场景中，能够在低压直流供电环境下输出稳定的旋转动力，为各类小型运动机构提供可靠的扭矩输出。

从实际用途来看，这款电机可以适配四驱车模型、手持迷你风扇、电动牙刷、小型按摩器具、车载香氛扩散装置、桌面自动摆件、简易锁具执行机构等多种产品的动力需求，依靠成熟的有刷直流电机结构，能够在3V-12V的常见低压直流供电区间内稳定工作，启动响应速度快，空载转速区间覆盖多数小型驱动场景的需求，带载运行时扭矩输出平顺，能够满足轻载连续运转、短时间峰值负载驱动的不同使用要求。

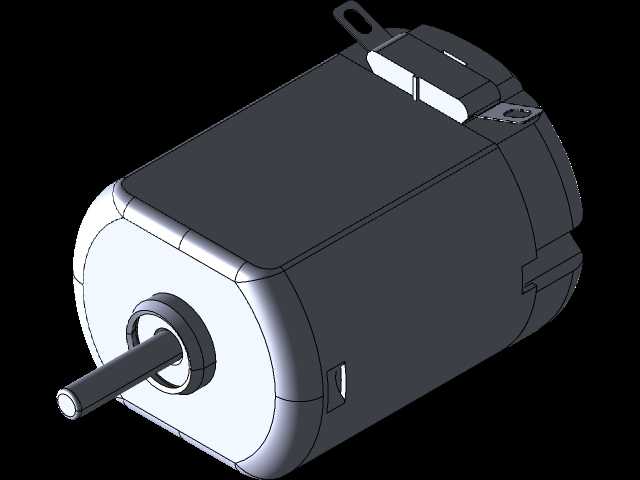

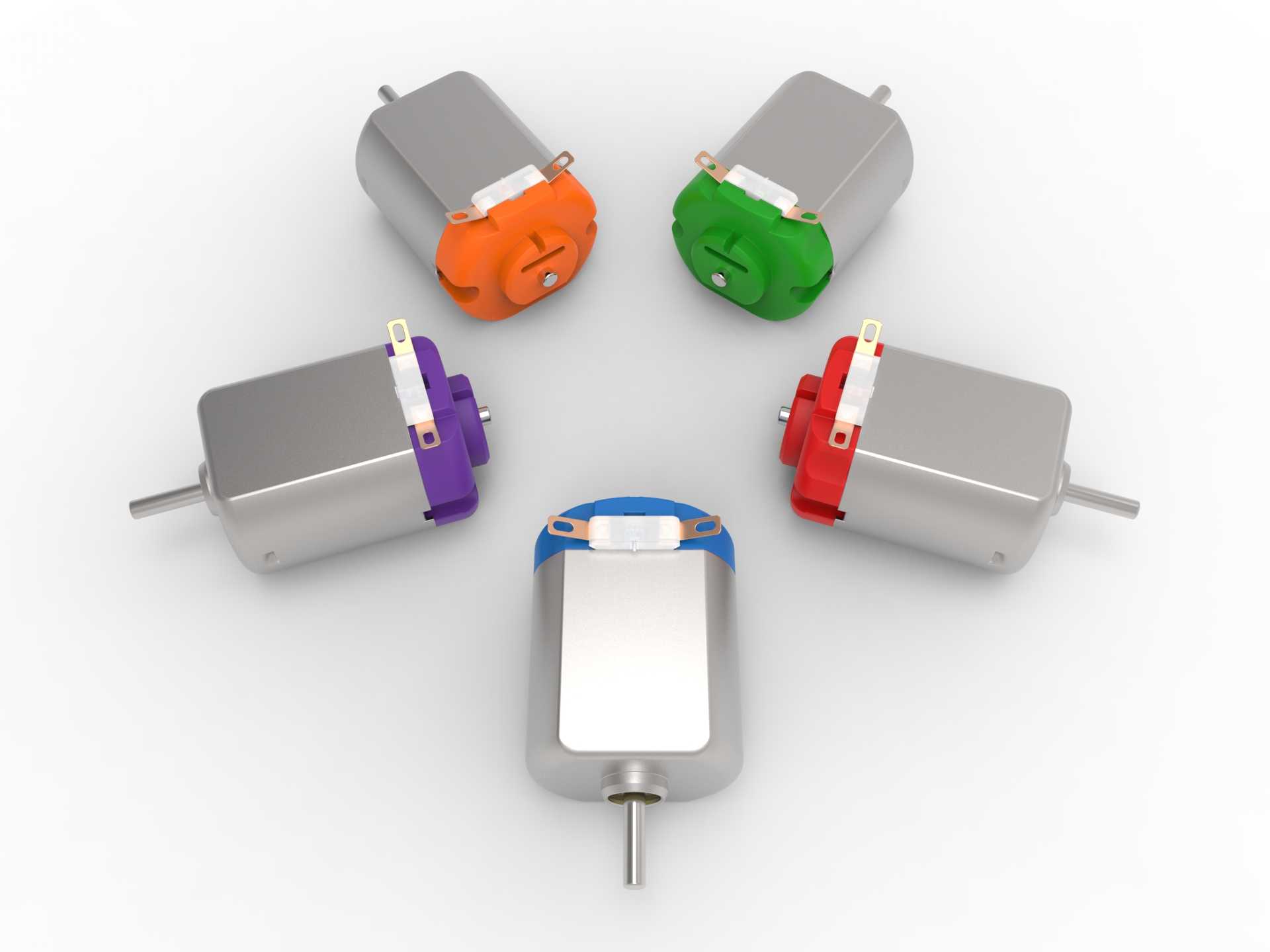

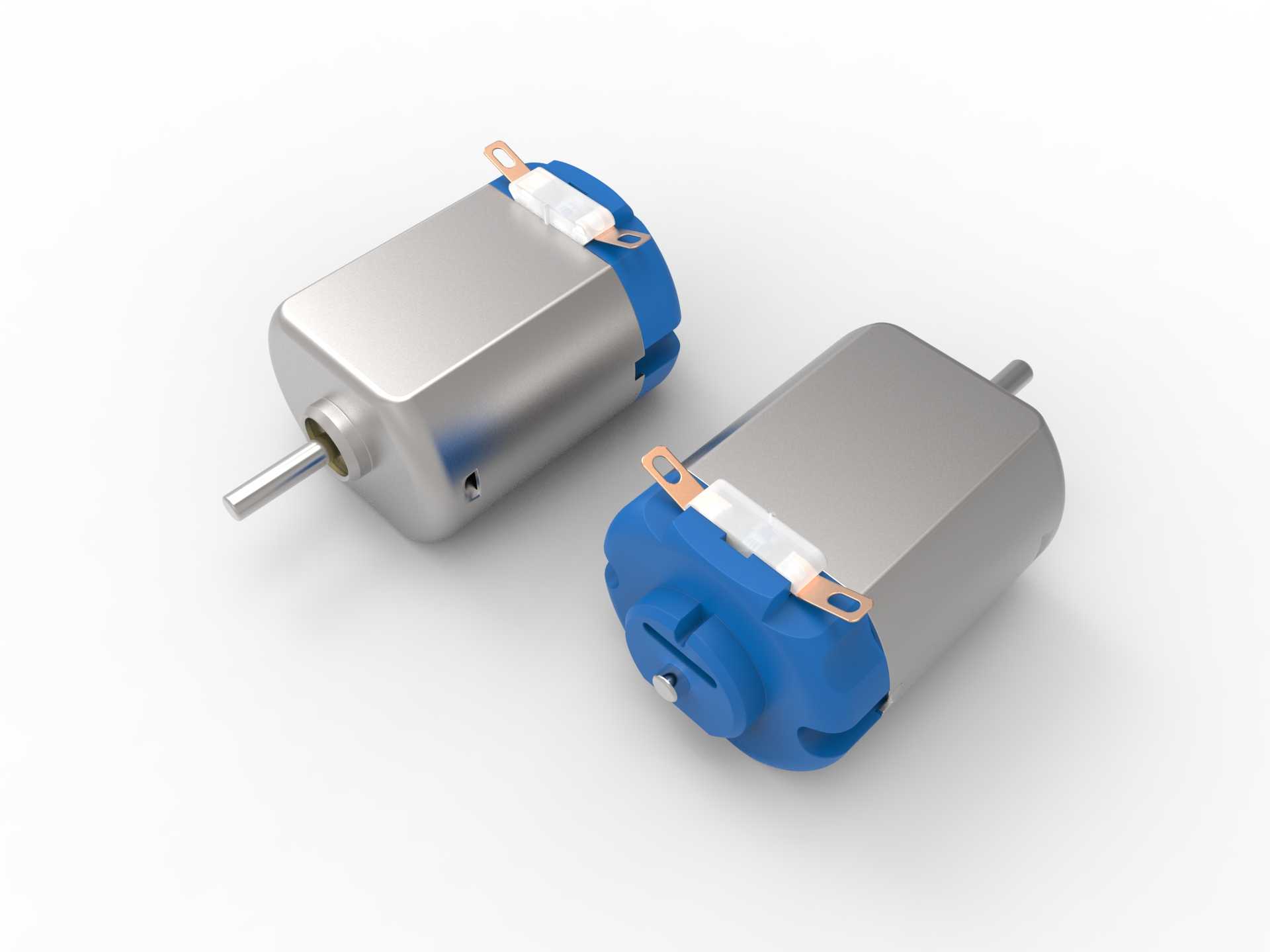

在产品功能特性上，这款电机采用经典的扁形金属机壳结构，机壳主体为拉伸成型的镀锌钢材，具备良好的结构强度与电磁屏蔽能力，能够减少电机运转时的电磁外泄对周边精密电子元件的干扰；端盖部分采用高强度绝缘工程塑料制作，不同配色的端盖可以对应不同的转速、扭矩参数版本，方便生产装配时快速区分规格；电机自带两个压接式供电接线端子，无需额外焊接即可完成导线连接，适配自动化产线的快速装配需求；输出轴为标准直径的磨光金属轴，轴端尺寸公差控制严格，能够直接适配常规的塑料齿轮、皮带轮、偏心轮等传动零件，无需二次加工即可完成装配。

从设计思路层面，这款电机的结构完全围绕小型化、易装配、高通用性的核心需求展开：机壳采用对称式扁方结构，既能够最大化利用内部空间容纳定子磁钢与转子绕组，又具备防呆设计，装配时无需额外对位即可卡入对应安装位；端盖与机壳采用多点铆压固定，连接牢固抗冲击，能够承受产品跌落、运输振动等场景下的外力冲击，不会出现端盖松脱、内部结构移位的问题；后端盖预留的轴承安装位与前端轴套形成双支撑结构，将转子的径向跳动控制在极小范围内，运转时噪音低、振动小，能够满足对运行静谧性有要求的消费类产品使用需求。

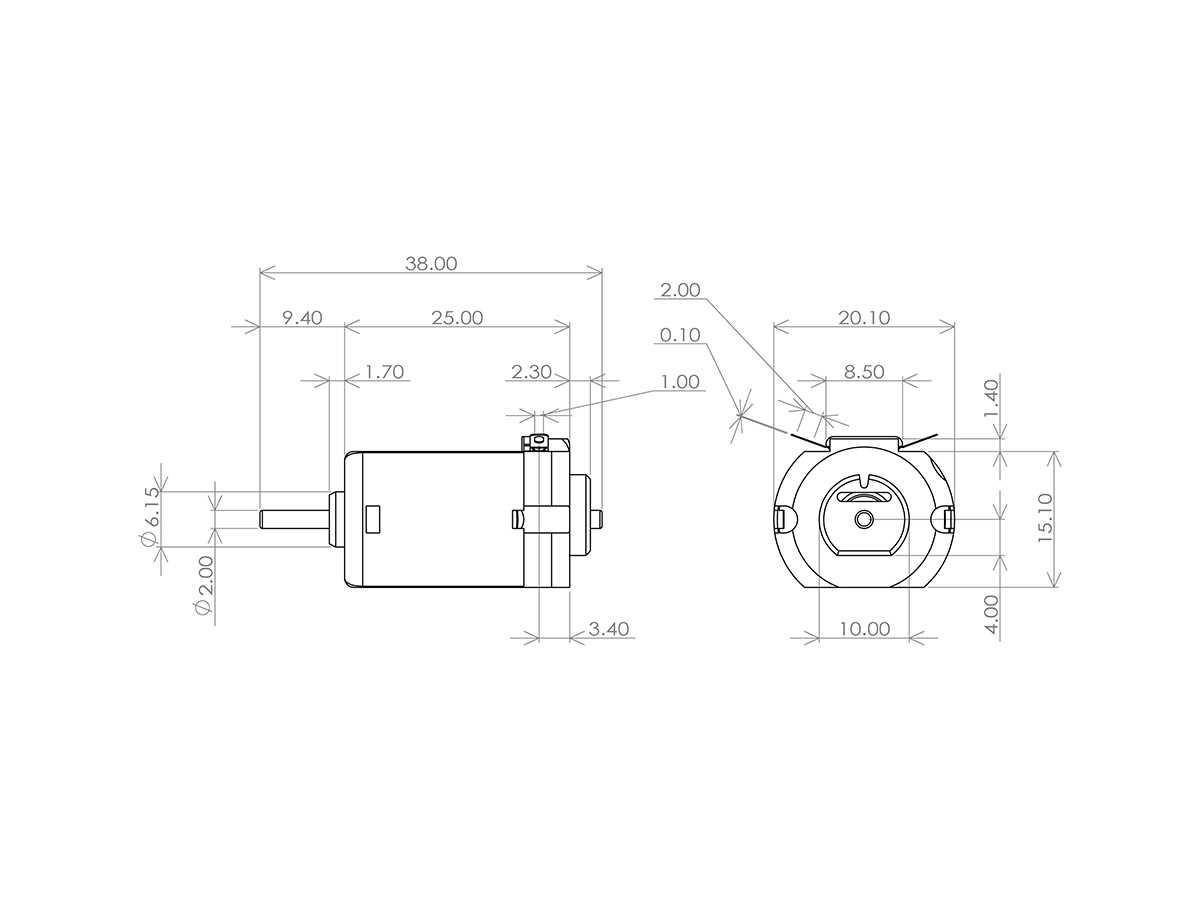

在外形尺寸与安装边界上，这款电机的主体长宽高尺寸适配多数小型产品的内部安装空间，机壳上的两个安装定位凸耳可以直接卡入产品壳体的预留卡槽，也可以通过配套的橡胶减震套完成固定，进一步降低运转振动向产品壳体的传递；输出轴伸出长度经过优化，既能够满足常规传动零件的安装深度要求，又不会因为轴伸过长导致运转时出现轴端晃动；电机整体重量较轻，不会给手持类、便携类产品带来额外的负重负担，安装时仅需要预留极小的避让空间即可，不会和周边的电路板、电池、结构筋位产生干涉，能够帮助产品设计师在紧凑的内部空间里完成动力系统的布局。
