KNC型温度传感器铝制接线外壳结构

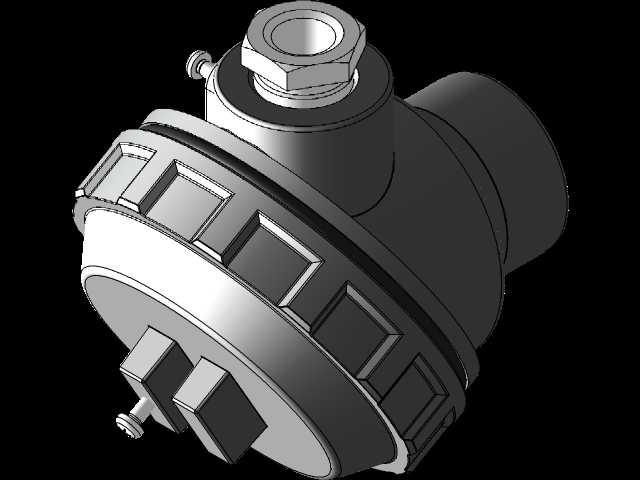

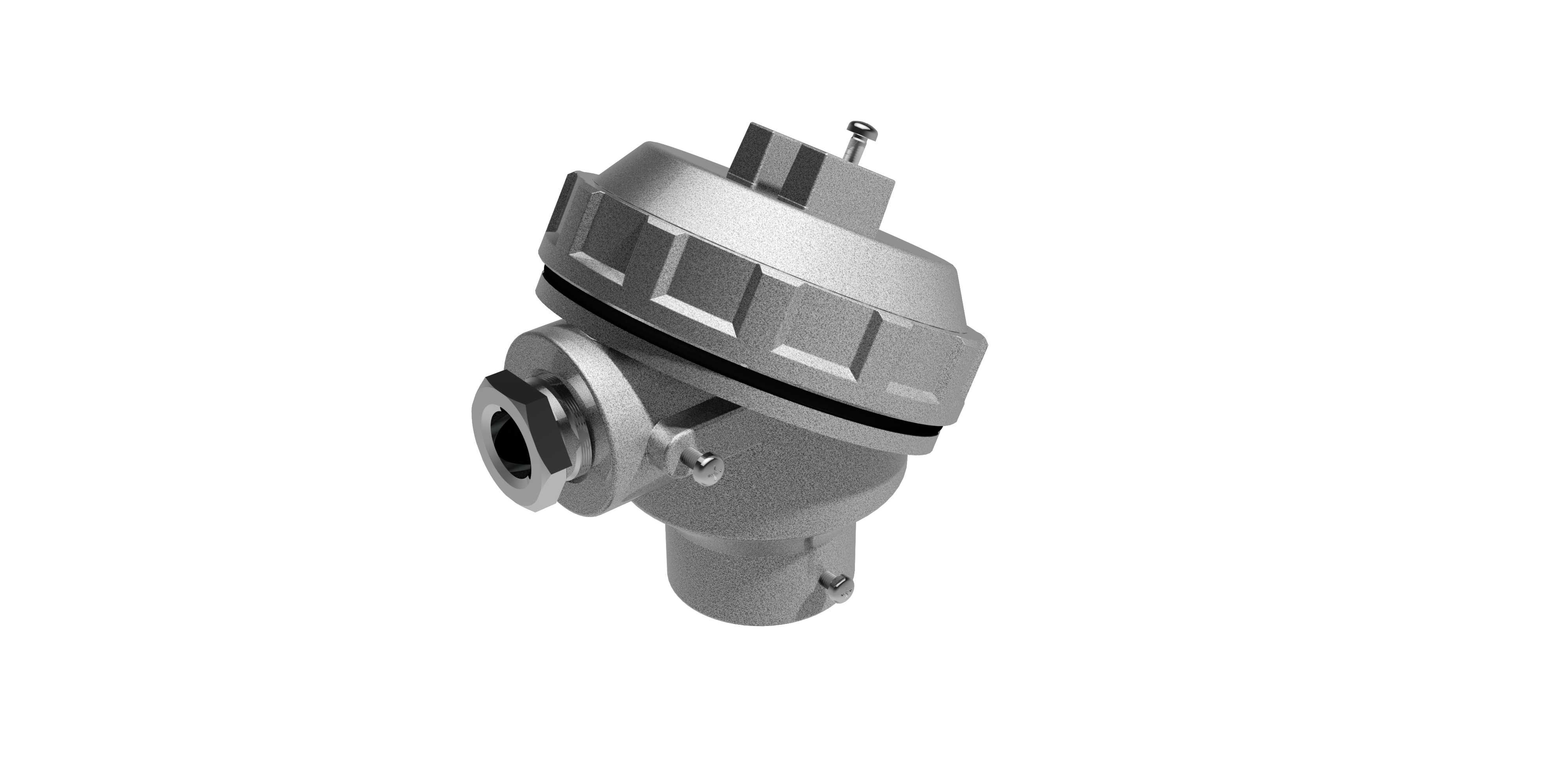

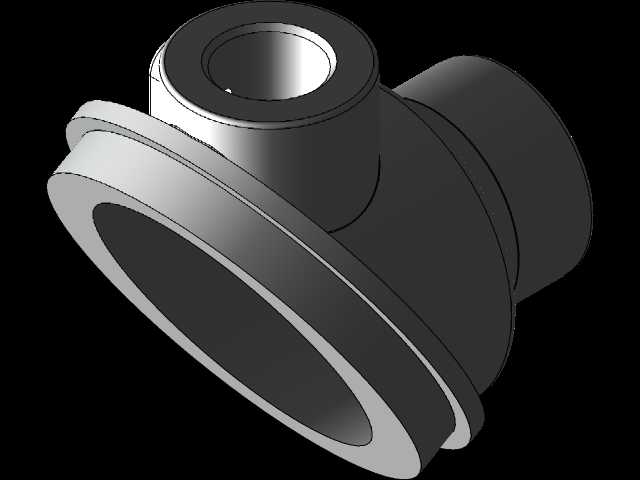

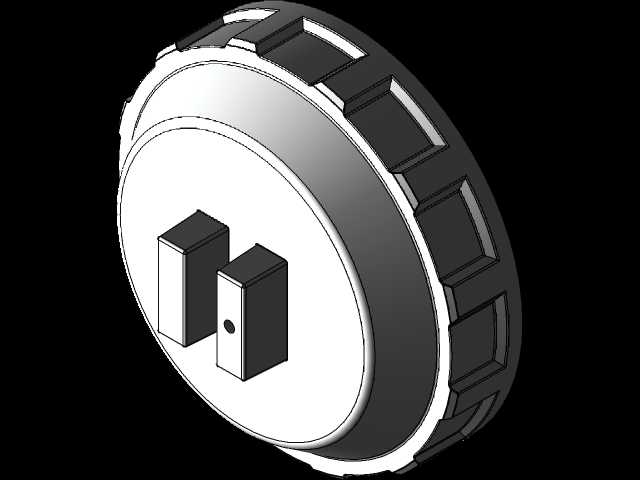

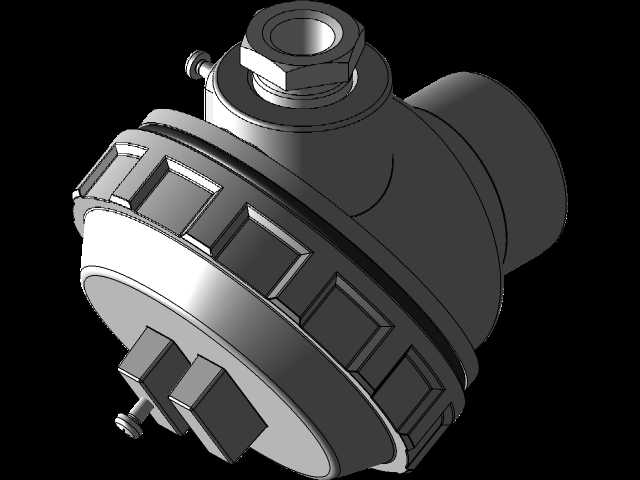

这款铝制壳体是专为接触式温度传感器配套设计的接线防护结构，主要应用在工业测温场景中，作为PT100等类型热电阻、热电偶传感器的端部接线承载部件，广泛适配化工、电力、暖通、食品加工等领域的管线、罐体、设备表面测温安装需求，承担内部接线端子防护、外部线缆固定、传感器主体连接的核心作用。在实际工业现场使用中，这类壳体需要面对复杂的工况环境，既要隔绝现场粉尘、水汽、轻度腐蚀性介质对内部接线端子的侵蚀，避免接线氧化松动导致测温信号传输异常，也要具备足够的结构强度，抵御现场安装、运维过程中的磕碰冲击，同时铝合金材质的导热特性也能快速平衡壳体内外温差，减少内部结露的概率，保障测温回路的长期稳定运行。从设计思路来看，整体采用上下旋合的分体式结构，上盖与下壳通过螺纹配合连接，配合面设置密封胶圈安装槽，装配后可实现可靠的密封效果，无需额外紧固件即可完成壳体开合，方便现场运维人员快速接线、检修内部端子。壳体侧面设置侧向线缆引入接口，内置锁紧结构，可适配不同外径的信号传输线缆，拧紧后既能固定线缆防止拉扯导致接线脱落，也能实现线缆入口处的密封防护。壳体下端设置标准规格的传感器连接接口，可直接与温度传感器的保护管端部对接，安装时无需额外定制转接件，适配市面主流规格的PT100型测温元件。外形设计上，壳体整体采用圆润的类柱形结构，上盖外壁设置均匀分布的防滑棱，徒手即可完成上盖的旋紧与拆卸，无需借助专用工具，大幅提升现场安装运维的效率。壳体所有边角均做倒圆角处理，没有尖锐凸起，既避免安装过程中划伤操作人员，也能减少应力集中，提升壳体的抗冲击能力。安装边界方面，壳体下端接口的同轴度公差控制在合理范围内，可保证与传感器保护管对接后无偏斜，侧向线缆接口的轴线与壳体主轴线垂直，预留足够的线缆弯折空间，适配现场不同方向的布线需求，整体紧凑的外形尺寸也能满足狭小安装空间的使用要求，不会与周边管线、设备部件产生安装干涉。壳体表面采用硬质阳极氧化处理，在保留铝合金轻质优势的同时，提升了表面耐磨、耐腐蚀性能，可长期在户外、轻度腐蚀的工业环境中使用，无需频繁更换防护部件。
