Saga款DN3/4口径旋翼式冷水水表结构设计

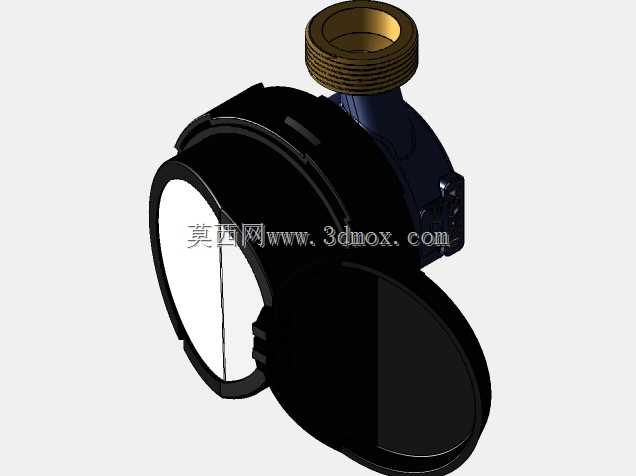

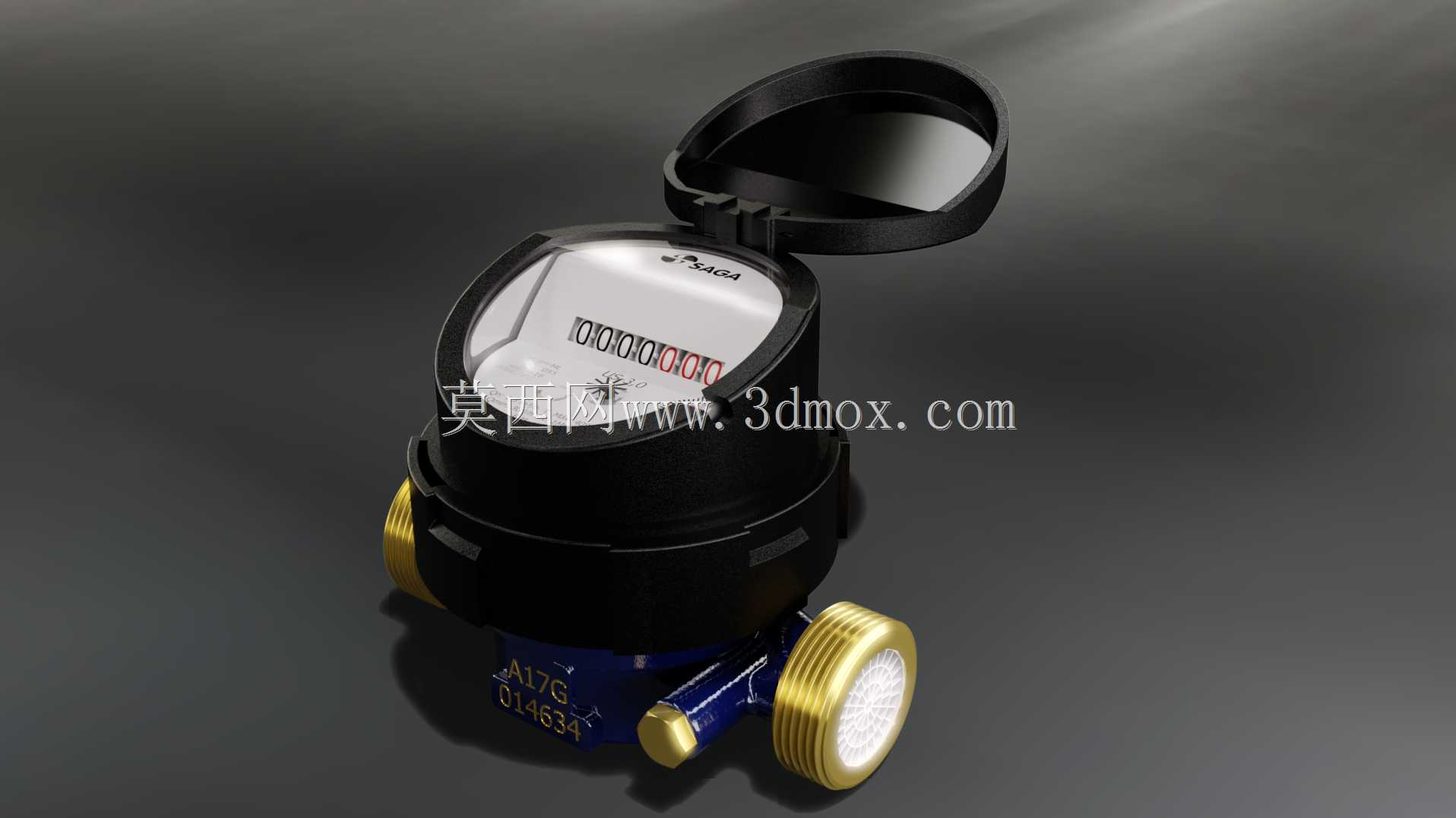

这款户用旋翼式冷水水表，主要面向民用住宅分户供水计量场景，同时也适配小型商用门店、独立办公空间的供水支路计量需求，是供水系统末端用量核算的核心计量部件，承担着供水贸易结算、用水量统计、管网漏损排查的基础功能，日常安装在入户供水支管的前端位置，串联在供水管道通路中，无需额外供电即可依靠水流动力完成计量动作，适配常规市政供水的压力与水质工况。从功能特性来看，这款水表采用多流束旋翼式计量结构，水流进入表体后会通过内部导流槽均匀冲击叶轮组件，将水流的直线动能转化为叶轮的旋转动能，再通过齿轮减速机构带动字轮组完成计数显示，字轮组采用整数位加小数位的组合显示方式，整数位为黑色字轮标注累计用水量的整数立方数值，小数位为红色字轮标注不足一立方的水量数值，读数直观清晰，无需专业培训即可快速识别用水量。表体上部配置可翻转的黑色防护表盖，日常闭合时可以阻挡灰尘、水渍、外力磕碰对透明表窗的损伤，避免表窗磨花影响读数，需要抄表时向上翻开即可清晰查看字轮数值，表盖与表体采用铰接结构连接，翻转阻尼适中，不会因为管道振动出现自行开合的情况。在设计思路上，这款水表充分考虑了民用安装场景的操作便利性与长期使用的可靠性，表体下部的过水主体采用高强度耐磨材质，进出水接口采用标准外螺纹设计，接口处配置黄铜材质的连接螺母与密封端面，黄铜材质具备优异的抗锈蚀性能，长期接触自来水也不会出现锈死、渗漏的问题，安装时无需复杂工装，仅用常规管钳即可完成与供水管道的对接。从安装边界来看，这款水表的公称通径为3/4英寸，适配常规DN20规格的供水支管，安装时需要预留足够的操作空间，表体上方需要留出不小于10厘米的垂直空间用于翻开表盖抄表，水平安装时表盘面需保持向上倾斜角度不超过15度，进出水端需要预留至少5倍管径长度的直管段，避免水流紊流影响计量精度，表体整体结构紧凑，横向占用空间小，适配多数住宅管道井、户内厨卫的狭小安装空间。表体下部的蓝色基座上标注有公称压力、流向标识，安装时需要严格按照标识的水流方向对接管道，反向安装会导致计量失效甚至损坏内部叶轮结构，整体结构没有易损易耗部件，长期使用过程中仅需定期清理表窗外的积灰即可，维护成本极低，能够满足民用供水场景长期稳定计量的使用需求。
