1Hp闽东款三相异步电动机结构设计

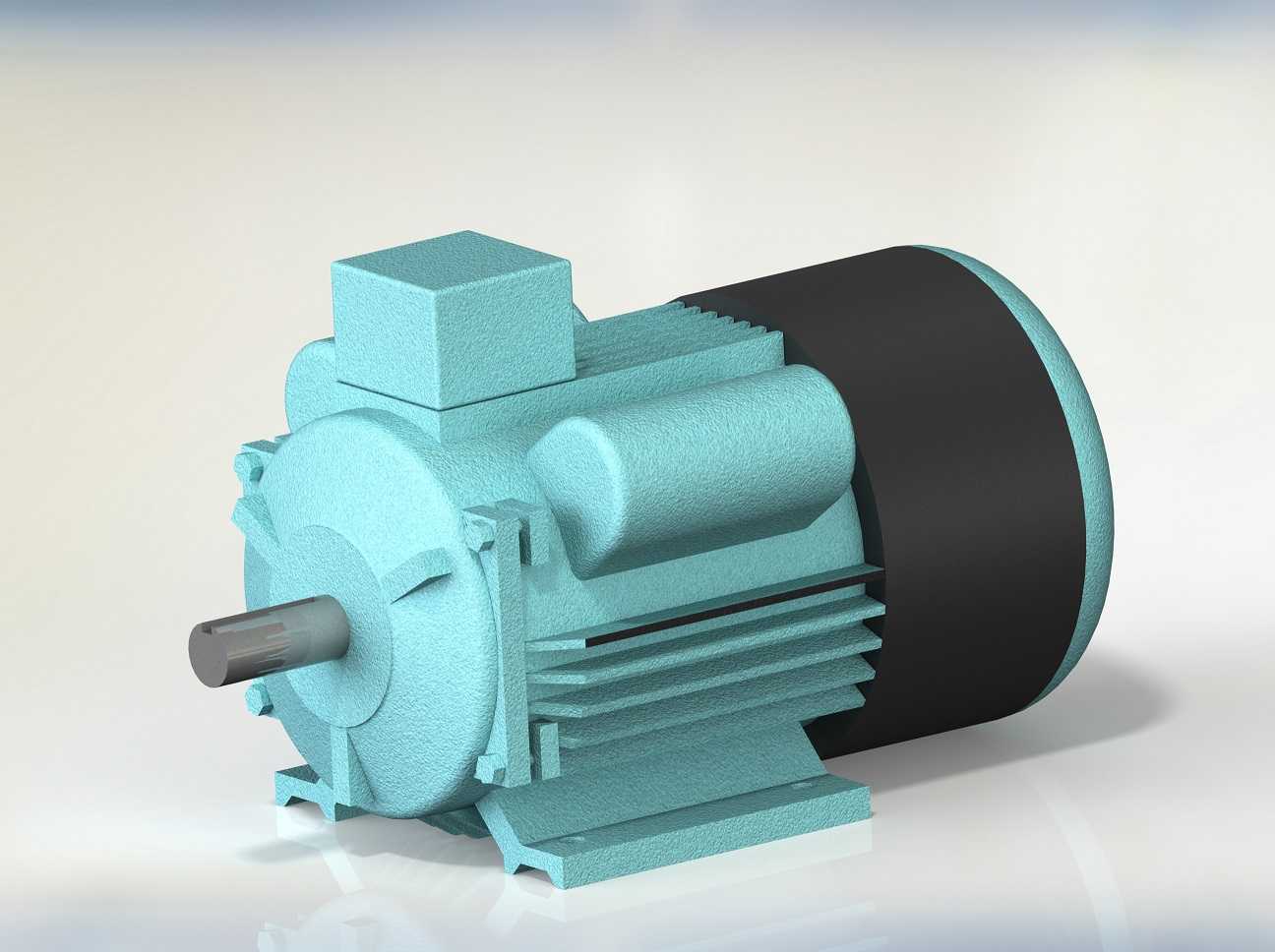

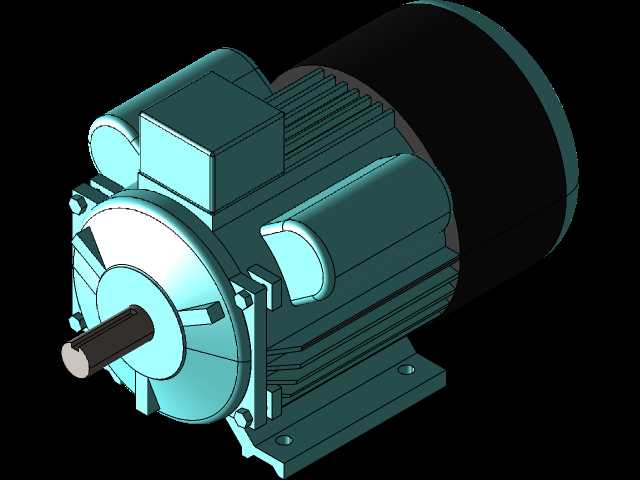

这款1Hp功率等级的闽东结构电动机，是面向通用工业传动场景打造的动力输出部件，广泛适配小型研磨设备、输送辊道、轻工加工机械、农用辅助机具等对安装空间有明确限制的配套场景，作为整套设备的动力核心，它承担着将电能转化为旋转机械能、为作业端提供稳定扭矩输出的核心作用，能够在常规工频供电环境下持续平稳运行，适配多数无特殊调速要求的通用传动工况。在实际生产应用中，这类小功率电机常被用于设备布局紧凑、对安装基准精度有一定要求的工位，比如研磨剂加工设备的搅拌驱动、小型皮带线的主动辊动力输入、台式加工机具的主轴驱动等场景，其稳定的输出特性能够保障设备长时间作业下的转速一致性，减少因动力波动带来的加工品质偏差。从产品功能特性来看，这款电机的结构设计完全贴合工业现场的安装使用需求：前端盖预留的标准螺栓孔位完全匹配行业通用的安装尺寸规范，输出轴的轴伸直径、键槽规格都严格对应同功率等级电机的通用配套标准，用户在进行设备配套时无需额外制作转接法兰或者调整轴连接结构，能够直接对接标准规格的联轴器、皮带轮等传动部件，大幅缩短设备的装配调试周期。电机的外壳散热筋结构采用均匀排布的径向设计，能够在电机运行过程中通过自身旋转带动的空气流动快速带走绕组产生的热量，保障电机在额定负载下的温升处于合理区间，延长内部绕组的绝缘使用寿命。在设计思路上，这款模型优先保障了安装边界的准确性，对电机的整体外轮廓、底脚安装孔的孔距与孔径、接线盒的突出尺寸、前端盖与输出轴的相对位置都做了精准还原，并没有完全复刻量产电机的所有细微内部结构，而是聚焦于设备设计阶段最需要的装配干涉校验需求——设计师在进行整套设备的布局设计时，可以直接将该电机模型导入装配环境，快速校验电机与周边机架、传动部件、防护外壳的间隙是否合理，避免实际生产装配时出现部件干涉、安装空间不足的问题。电机的底脚安装面为水平基准面，安装孔采用长圆孔与圆孔搭配的设计，既能够保障安装时的位置微调余量，也能确保电机固定后的同轴度精度，减少运行过程中的振动与噪音。输出轴的轴伸长度经过精准校核，既能够满足标准传动件的装配深度要求，也不会因为轴伸过长导致悬臂负载过大，影响前端轴承的使用寿命。接线盒的位置设置在电机机座的侧上方，既方便现场布线操作，也能避免设备运行过程中物料滴落、积尘堆积对接线端口造成的不良影响，整体结构的尺寸把控完全围绕设备集成设计的实际需求展开，能够为小型工业设备的动力单元布局设计提供精准的三维参照。
