工业防护型电气控制柜结构设计

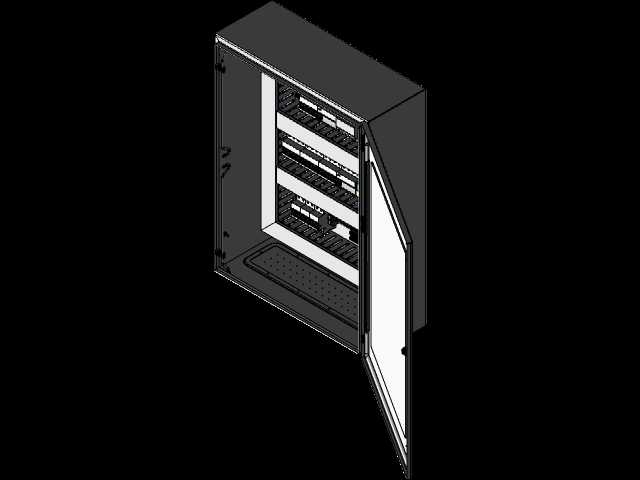

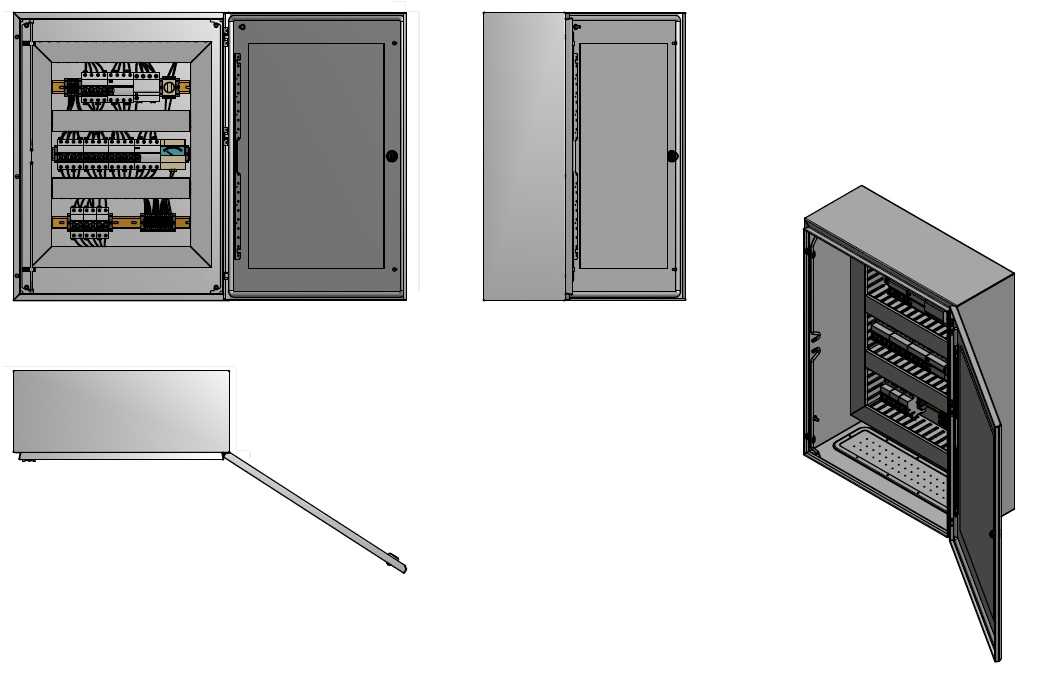

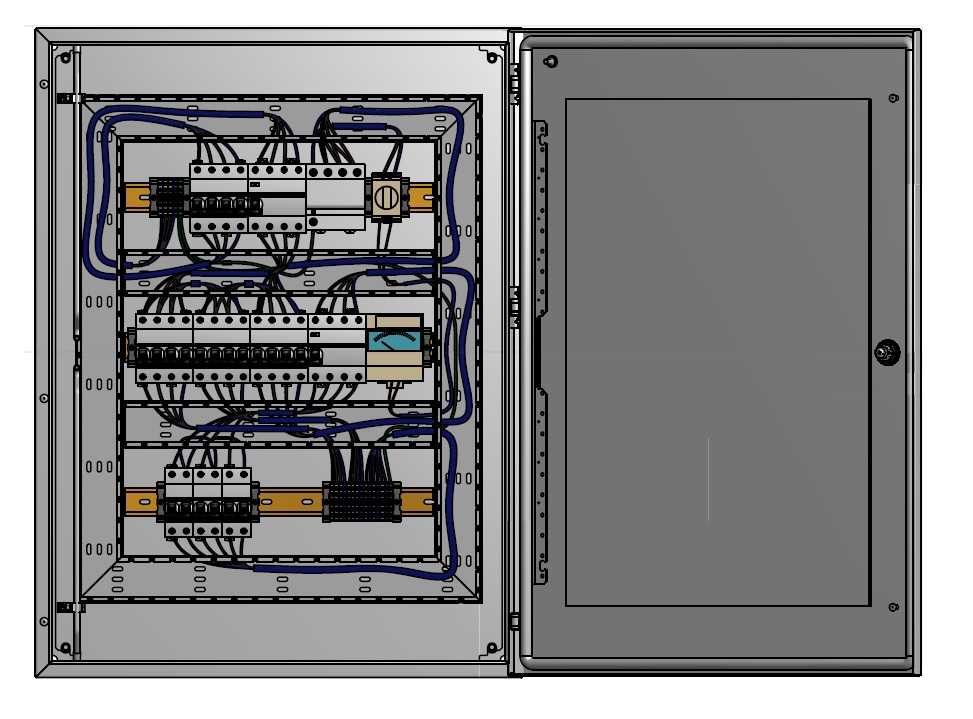

这款电气控制柜主要面向工业生产场景下的低压配电、设备控制回路集成需求，常见于生产车间动力配电、自动化产线控制单元集成、小型工业设备电气系统承载等场景，是工业现场实现电能分配、回路保护、控制元件集中安装的核心载体，能够为内部电气元件提供可靠的物理防护，隔绝生产现场的粉尘、潮气、意外触碰等风险，保障电气系统长期稳定运行。从实际用途来看，该柜体可容纳断路器、接触器、继电器、接线端子排等各类低压电气元件，通过分层安装的布局实现动力回路与控制回路的分区排布，既方便日常运维时的线路排查与元件更换，也能减少不同回路之间的电磁干扰，提升电气系统运行的可靠性。柜体采用单开门结构设计，门体与柜体之间设置有可靠的密封结构，关闭后能够达到常规工业环境要求的防护等级，门体配备锁止结构，可避免非专业人员随意开启引发的安全风险。在功能特性上，柜体内部设置有多层横向安装梁，安装梁上预留有标准化的元件安装孔位，可根据实际电气方案灵活调整安装位置，适配不同规格、不同数量的电气元件安装需求；柜体底部预留有电缆进线开孔，可方便现场布设动力电缆与控制电缆，开孔位置可根据现场走线方向灵活调整；柜体背部设置有安装固定点位，可采用壁挂安装或落地支架安装的方式，适配不同的现场安装条件。设计思路上，这款柜体优先考虑工业现场的实用性与耐用性，整体采用金属板材折弯成型，结构强度充足，能够承受内部元件的重量与日常操作的外力冲击；内部空间布局充分考虑电气元件的散热需求，元件安装层之间预留有足够的走线与散热间隙，避免元件运行时热量积聚；开门角度设计充分考虑运维操作需求，门体开启后可完全露出内部安装空间，无需额外拆卸部件即可完成元件接线、调试与更换操作。在外形尺寸与安装边界上，柜体整体采用规整的长方体结构，外部轮廓方正，可紧密贴合墙面或并排安装多台柜体，节省现场安装空间；安装点位的尺寸符合常规工业电气柜体的安装标准，可直接替换同规格的老旧柜体，无需额外改造现场安装基础；柜体内部的有效安装深度可容纳常规厚度的导轨式安装元件，同时预留有足够的走线空间，方便现场整理线束、布设线槽，让柜内线路排布整齐规范，降低线路故障的排查难度。
