库卡KR6UR700六轴工业机械臂设计

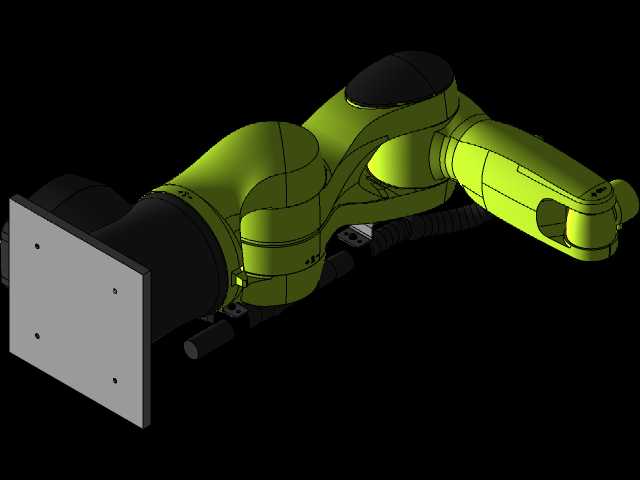

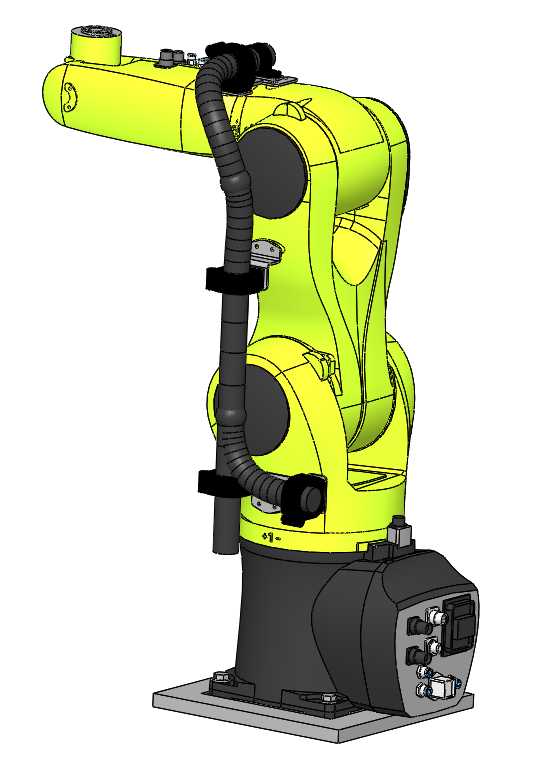

这款六轴工业机械臂面向紧凑空间内的精密作业场景设计，可广泛应用于3C电子装配线的元器件插装、小件产品搬运码垛、教学实训平台的机器人编程演示、以及精密加工工位的上下料作业，在狭小的自动化工作站内可替代人工完成重复性高、定位精度要求严苛的操作任务，适配多类柔性生产单元的快速换产需求。设备本体采用多关节串联构型，全轴配备高精度传动结构，臂身走线采用外置防护拖链设计，既避免管线在关节往复转动过程中出现磨损拉扯，也方便后期对管线进行维护更换，底座采用一体化铸铁安装结构，保证设备高速运行时的整体稳定性，降低运行振动对末端定位精度的影响。从功能特性来看，该机械臂最大作业覆盖半径可达700mm，末端额定负载能力为6kg，本体自重约50kg（不含外置控制器单元），各关节可实现大角度回转，能覆盖底座周边半球形作业空间，可灵活完成水平回转、俯仰、腕部旋转等多维度复合动作，末端可快换夹爪、真空吸盘、焊枪头等多种执行器，适配不同工艺的作业需求。设计过程中充分考虑了紧凑安装的边界要求，底座安装孔位采用标准化布局，可直接固定在标准工作台面、流水线侧边或者移动小车上，无需额外制作复杂的转接安装板，臂身外壳采用流线型防护设计，既减少作业过程中与周边工装的干涉概率，也能阻挡车间内的粉尘、切削液溅入关节内部，提升设备在复杂车间环境下的运行可靠性。在结构设计思路上，设计团队优先平衡了臂身刚性与自重的关系，大臂、小臂采用轻量化高强度结构设计，在保证关节传动刚性、满足高速启停动态性能要求的前提下，尽可能降低本体自重，减少对安装基座的承重要求，关节处的密封结构采用多层防护设计，可适配常规工业生产环境的使用要求，腕部结构采用紧凑化设计，可深入狭窄的工装夹具内部完成作业，满足小件精密装配的空间使用需求。
