相扑竞技对抗机器人整机结构设计

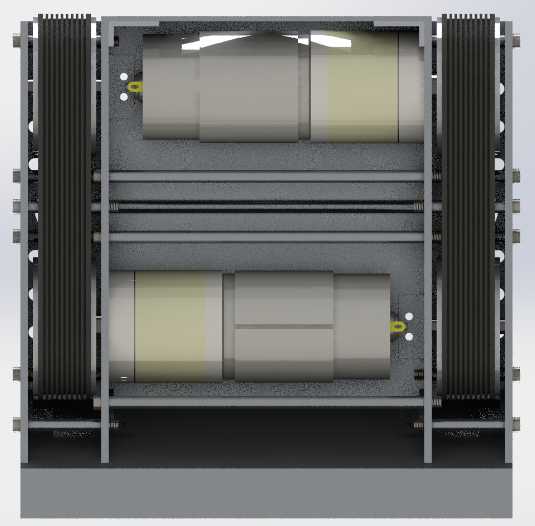

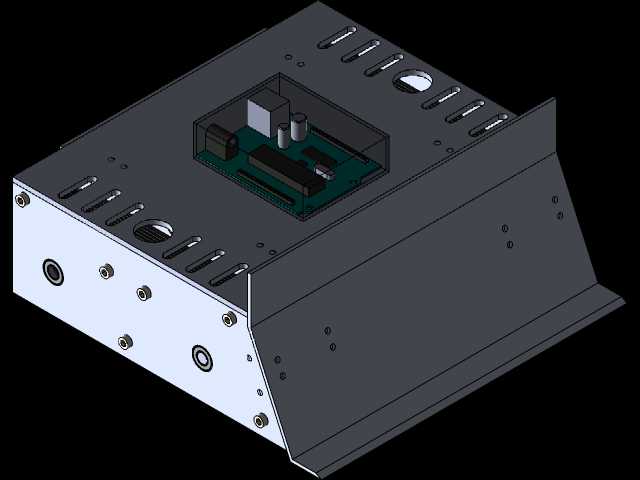

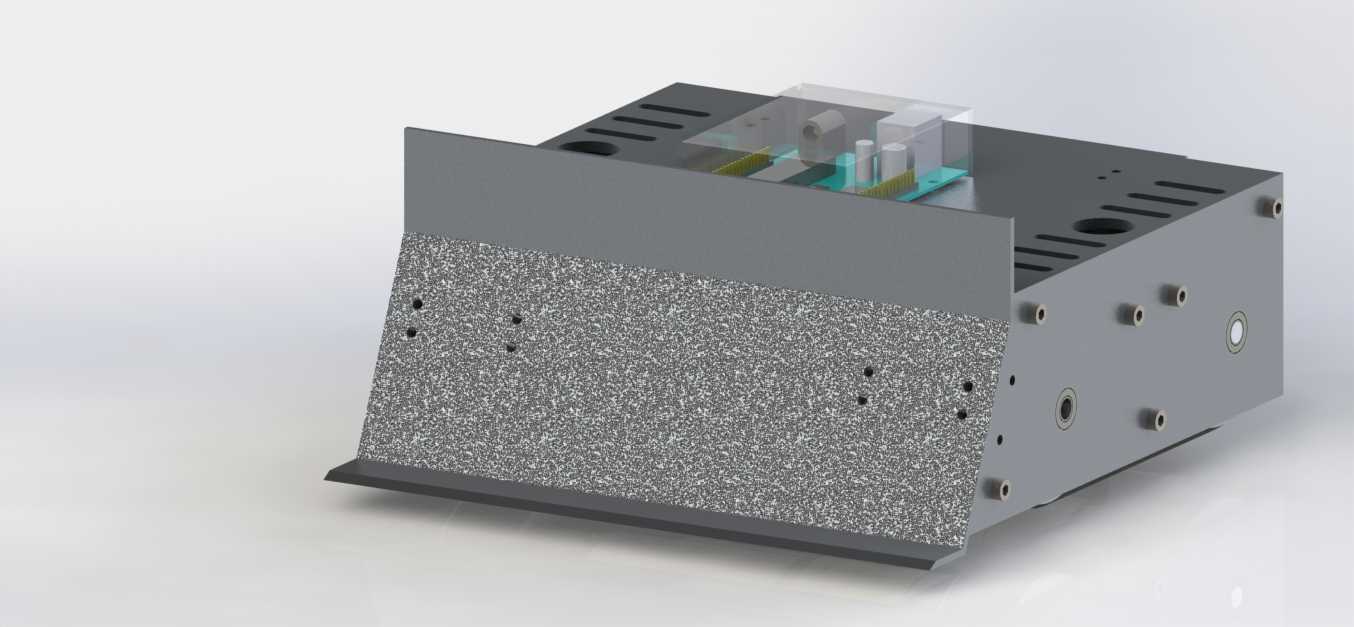

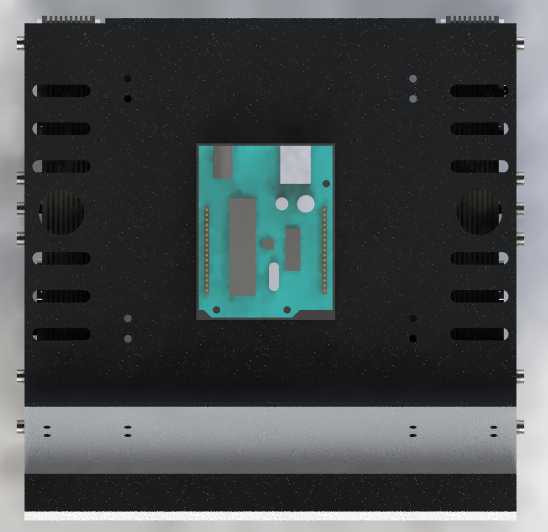

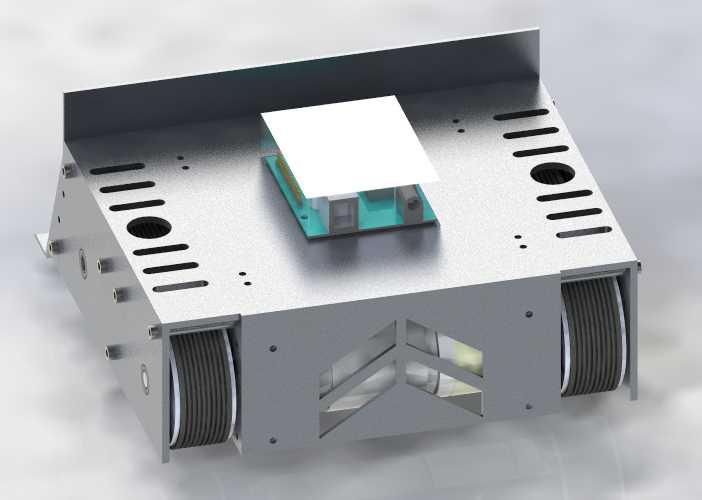

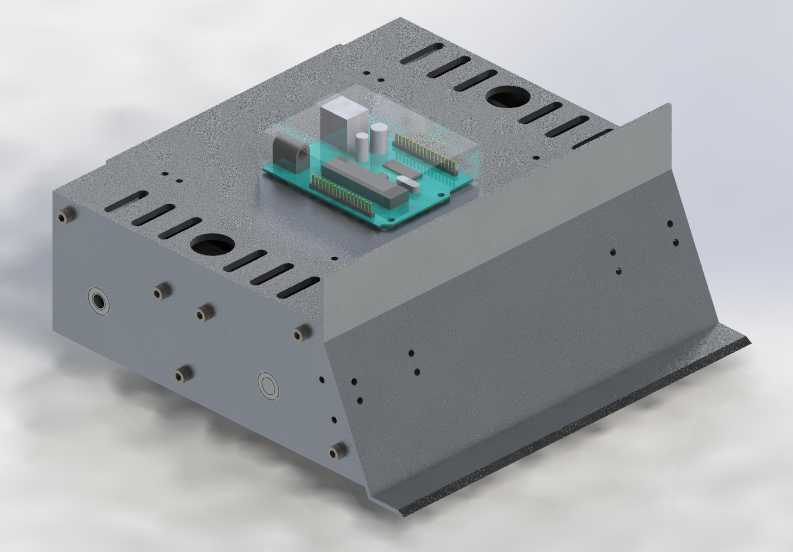

这款相扑竞技机器人主要面向青少年机器人竞赛、高校工程实践实训、智能机器人对抗赛事场景设计，核心用途是在划定的环形竞技台面上，通过自主感知或遥控操作完成对手机器人的推挤、驱逐动作，将对手推出竞技边界即可获得对抗胜利，同时也可作为移动机器人运动控制、路径感知算法的实物验证载体，适配嵌入式开发、机电一体化教学的实操需求。整机采用上下分层的钣金承载结构，主体框架使用镀锌钢板折弯成型，兼顾结构强度与整机轻量化需求，底部两侧对称布置大摩擦系数橡胶驱动轮，轮组与驱动电机直连传动，省去冗余传动部件带来的动力损耗，能够输出足够的横向推挤力矩，保证对抗过程中不会因为动力不足出现打滑失位的情况。机身前部设计有内凹式三角导流结构，该结构一方面能够在正面接触对手时形成楔入效果，更容易抬升对手底盘降低其抓地力，另一方面可在结构内部预留红外对射、距离传感器的安装位，无需额外外置支架即可实现边界检测、对手位置识别的功能，避免外置传感器在对抗碰撞中出现损坏。上层承载板预留了标准化的安装孔位，可兼容主流的主控板、电池模块、驱动板的安装固定，用户可根据自身需求调整电控元件的布局，机身侧板开设多组长条散热槽与圆形通风孔，能够为长时间高负载运行的电机、驱动板提供顺畅的散热风道，避免连续对抗过程中出现元件过热降频的问题。整机安装边界充分考虑竞技赛事的尺寸限制，轮距与机身长度的比例经过反复调校，既保证了足够的运行稳定性，对抗时不易被对手掀翻，又预留了足够的内部走线空间，所有电控线路均可隐藏在钣金框架内部，不会在对抗过程中出现线路剐蹭脱落的问题。机身顶部预留的方形安装位可拓展加装视觉识别模块、配重块等配件，用户可根据不同赛事的规则要求灵活调整配置，两侧轮组的安装座采用可拆卸式设计，后期维护更换轮组、调整轮距时无需拆解整个主体框架，大幅降低了调试维护的操作难度。
