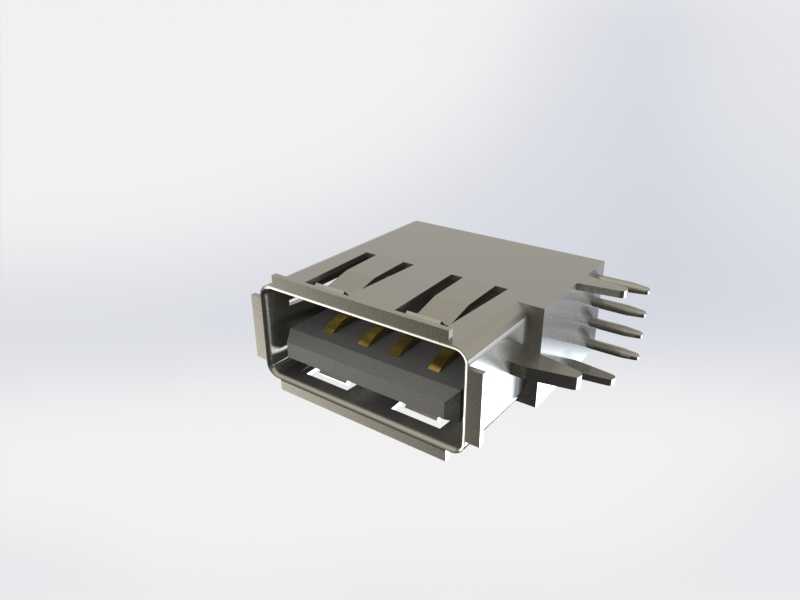

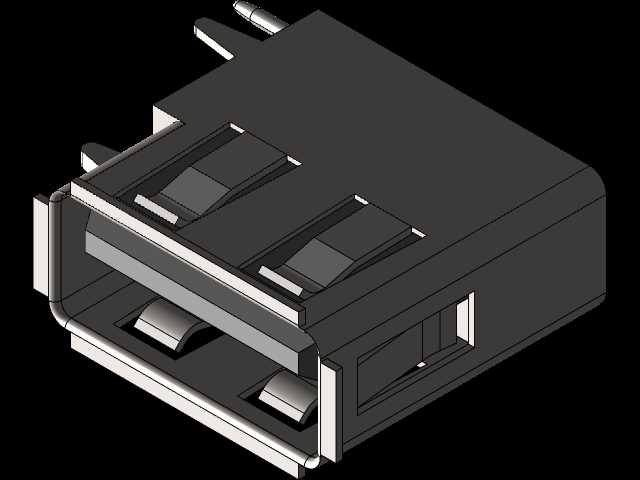

PCB板载USB Type-A母座接口结构设计

这款板载USB母座是电子硬件领域应用极为广泛的互联接口部件，日常消费电子、工业控制板卡、嵌入式开发设备、计算机外设等场景中，都能见到这类接口的身影，它承担着设备间数据传输与电力供给的核心连接功能，是实现USB协议设备互联互通的基础硬件载体。在实际设备运行过程中，该接口需要反复承受公头的插拔作用力，同时要保证插合后接触电阻稳定、信号传输无损耗，还要适配PCB板的波峰焊或回流焊生产工艺，因此设计阶段需要兼顾结构强度、电气性能与生产适配性多重需求。从功能特性来看，该接口采用标准Type-A母端结构，内部设置四个接触弹片，分别对应电源正、数据负、数据正、电源地四个定义引脚，弹片采用高弹性铜合金基材，表面做镀金处理，既可以保证多次插拔后的接触可靠性，也能降低接触阻抗减少信号衰减，外部金属屏蔽壳采用不锈钢材质冲压成型，既可以为内部胶芯与弹片提供结构防护，也能起到电磁屏蔽作用，减少外界电磁干扰对高速数据传输的影响。设计过程中，首先严格遵循USB-IF发布的Type-A接口物理尺寸规范，对接口内部的插拔导向斜面、弹片预压行程、公头插入锁止卡点位置做了精准还原，保证公头插入时能够顺畅导向，插合后有合适的保持力不会轻易松脱，拔出时力度适中不会出现卡滞。针对PCB安装场景，接口尾部的直插引脚做了等长设计，引脚间距严格匹配标准2.54mm网格焊盘，引脚伸出长度适配常规1.6mm厚度PCB的焊接要求，焊接后引脚不会穿透PCB背面影响其他元件布局，同时金属屏蔽壳两侧设置了固定焊脚，焊接后可以将接口牢牢固定在PCB板上，承受插拔力时不会出现焊盘脱落、接口歪斜的问题。外形尺寸上，接口整体宽度、高度、深度完全符合通用板载USB母座的安装边界，接口前端突出PCB板的长度适配常规设备外壳的开口尺寸，后端在PCB上的投影区域避开了常见的板载元件布局位置，不会和周边的电容、电阻、芯片等元件产生空间干涉，胶芯部分采用耐高温工程塑料材质，可以承受SMT回流焊的高温环境不会出现变形、引脚移位的问题。在结构细节上，金属外壳的拼接处做了咬合扣合设计，不需要额外焊接就可以保证外壳结构强度，内部胶芯和金属外壳之间设置了定位卡点，装配后胶芯不会出现前后窜动，弹片在胶芯内的固定槽做了防退设计，多次插拔后弹片不会出现移位、塌陷的问题，能够满足上千次插拔的使用寿命要求。
