浸入式螺纹安装电加热元件结构设计

该加热元件主要面向储水式电热水器、小型承压水箱、商用开水器、小型工业恒温液槽等场景的液体加热需求，作为核心发热部件直接浸入待加热水体中，将电能转化为热能传递给周边液体，实现液体升温、恒温维持的功能，可适配民用生活热水供应、小型实验设备温控、工业辅助槽液加热等多种工况，能够在常压或低压承压的储液容器内稳定工作，替代传统的外置加热结构，大幅降低热传导过程中的能量损耗。

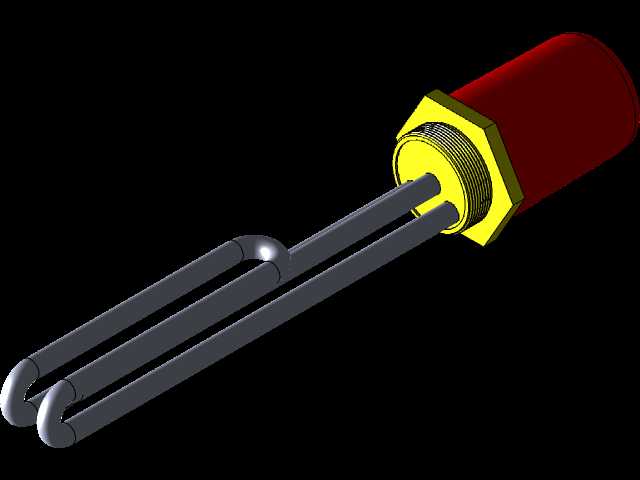

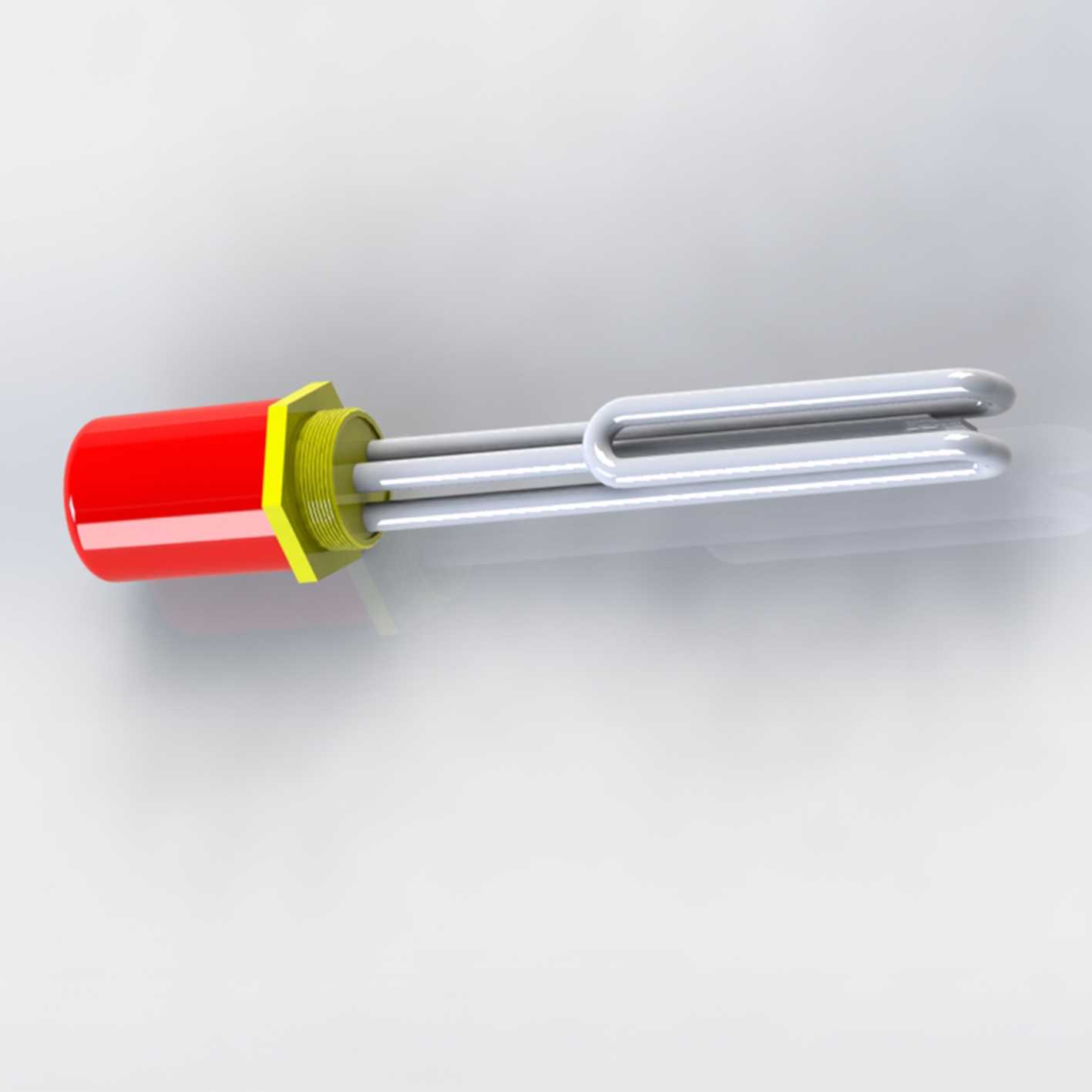

产品功能设计上，核心发热段采用多根U型弯折的金属加热管排布结构，增大发热区域与液体的接触面积，让加热过程中热量能够快速散入液体，避免加热管表面局部温度过高引发结垢、干烧损坏等问题；接线端采用醒目的红色绝缘防护壳体，将内部接线端子与外部环境完全隔离，配合黄色六角锁紧结构，既能够实现与容器安装孔的螺纹密封连接，也可以作为接线操作时的受力部位，降低安装过程中损坏内部接线的风险。接线端与发热管衔接部位设置了密封压合结构，能够防止液体沿安装缝隙渗入接线腔体，避免出现漏电、短路等安全隐患，防护结构可适配多数潮湿的安装使用环境。

设计过程中，首先根据目标加热容器的常规安装孔径确定了螺纹连接段的尺寸规格，确保能够直接匹配多数民用储水设备的标准安装开口，无需额外对容器进行扩孔、焊接改装；发热管的弯折半径与排布间距经过优化，既保证整体发热段的长度满足功率设计要求，也让相邻加热管之间留有足够的液体流通间隙，避免加热时局部液流停滞导致的温度分层问题。整体外形上，接线端的径向尺寸控制在合理范围内，安装时不会与容器周边的管路、固定结构产生干涉，发热段的长度可适配常规容积的储液腔体，不会出现长度过长触碰容器底部、或长度过短导致低液位时干烧的问题。安装边界方面，仅需在容器壁预留对应规格的螺纹安装孔，将加热元件旋入后锁紧六角部位即可完成固定，接线端预留的接线空间可满足常规导线的连接与绝缘包裹操作，安装完成后接线端完全处于容器外侧，日常检修、接线操作无需排空容器内液体，大幅降低后期维护的操作难度。
