重载链板滚筒组合式物料传送设备

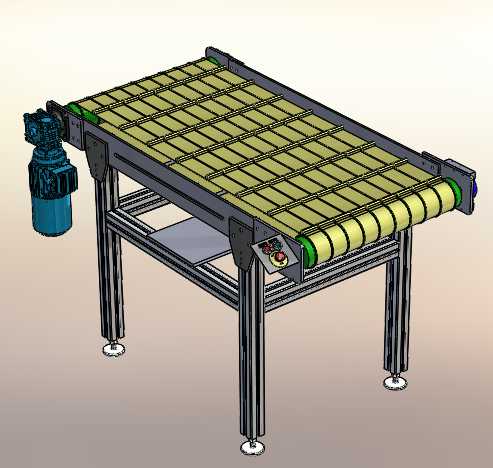

该传送设备主要面向生产制造环节的物料转运场景，可广泛应用于家电装配、五金加工、包装分拣、建材输送等多类生产动线中，承担工序间工件传递、成品下线转运、重载物料水平输送的核心功能，能够适配不同重量、不同底面形态的工件输送需求，解决生产动线中人工搬运效率低、流转节拍不匹配的实际问题。设备采用链板与端部滚筒组合的输送结构，中部链板承载面采用多道平行排布的防滑承托条设计，可增大与工件底面的接触摩擦力，避免输送过程中工件出现滑移偏位，端部过渡滚筒采用柔性包覆设计，可在工件进出输送段时起到缓冲过渡作用，减少工件磕碰损伤。驱动单元布置在设备进料端侧方，采用减速电机直连驱动轴的传动方案，传动链路短、动力损耗低，可提供稳定的输送扭矩，适配连续长时间运行的生产工况，驱动端旁设置集成式控制按钮盒，可就地完成设备启停、急停操作，方便一线操作人员就近调试管控。设备支撑框架采用工业铝型材拼装结构，搭配可调节脚杯支撑，安装时可根据现场地面平整度调整脚杯高度，保证输送面整体水平，避免物料输送过程中出现跑偏、侧滑问题；框架中部设置置物托板，可临时放置操作工具、检测辅件，提升现场操作便利性。设计过程中充分考虑现场安装的边界适配性，整体宽度适配常规生产动线的通道预留尺寸，长度可根据实际工序间距进行模块化拓展，设备进料端与出料端的高度可对接各类生产设备的出料口高度，无需额外增设过渡转接机构；输送面的运行速度可根据生产节拍需求调整，既可以配合自动化专机实现定节拍精准输送，也可以适配人工分拣工位的慢节奏输送需求。设备整体结构紧凑，无外凸尖锐结构，所有传动部位均设置防护结构，避免生产过程中出现安全隐患，日常维护仅需定期检查传动部位张紧度、加注润滑脂即可，运维难度低，可适配多数工业生产现场的输送改造与新建动线需求。
