多段转弯式医用瓶分组输送线结构设计

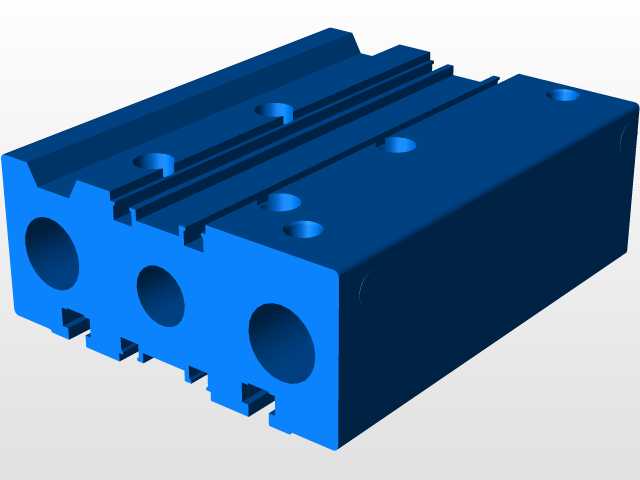

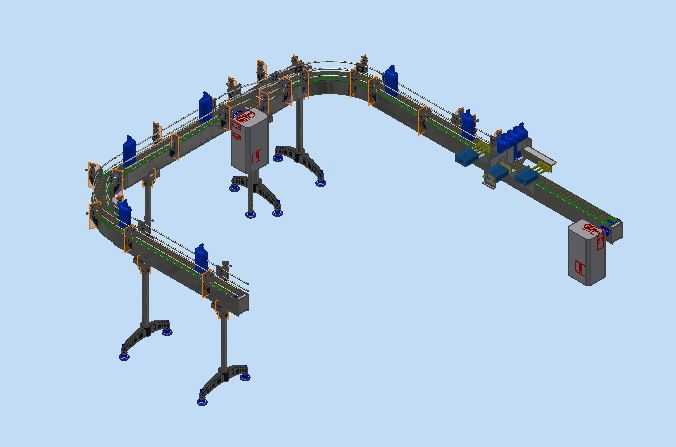

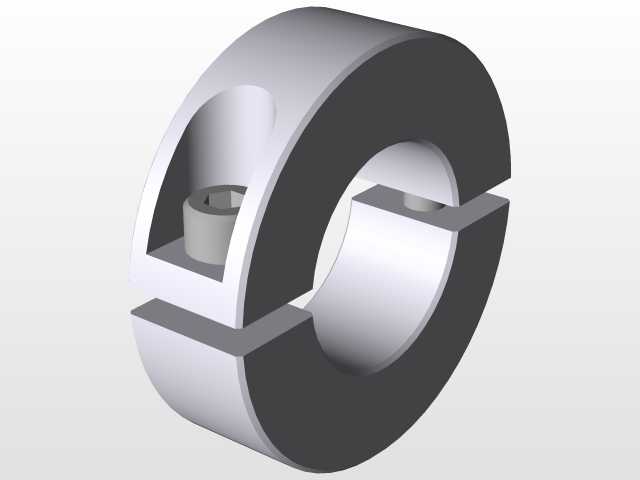

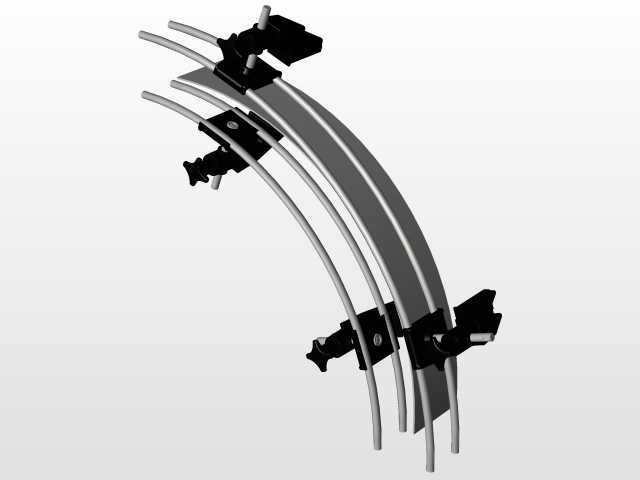

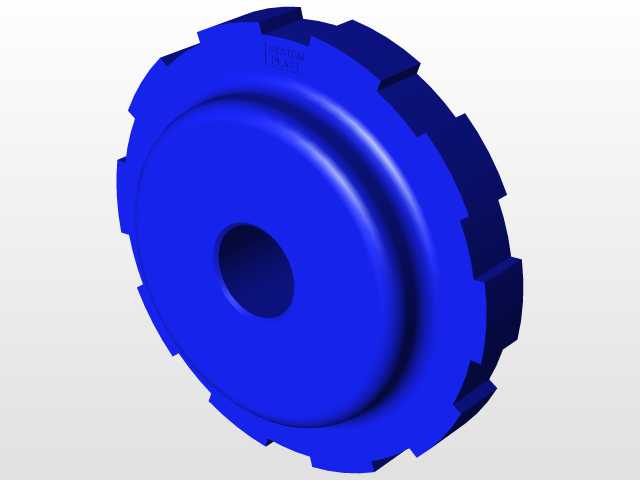

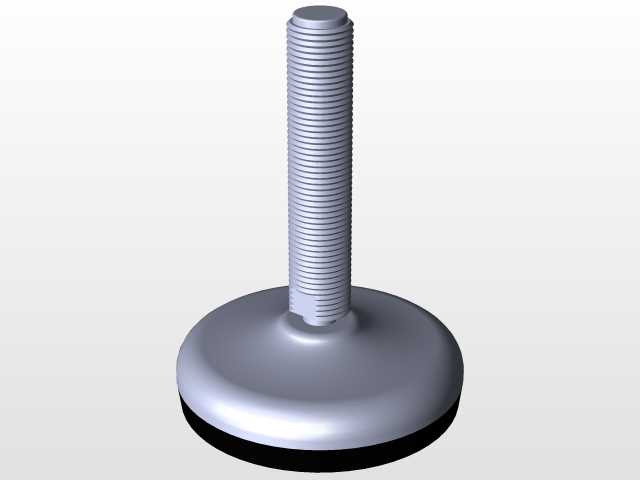

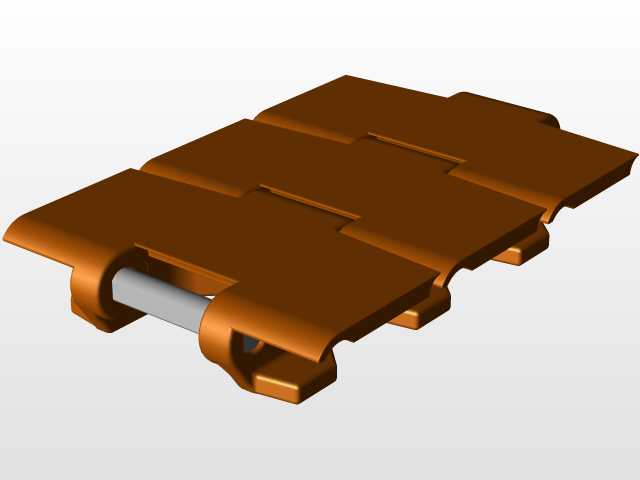

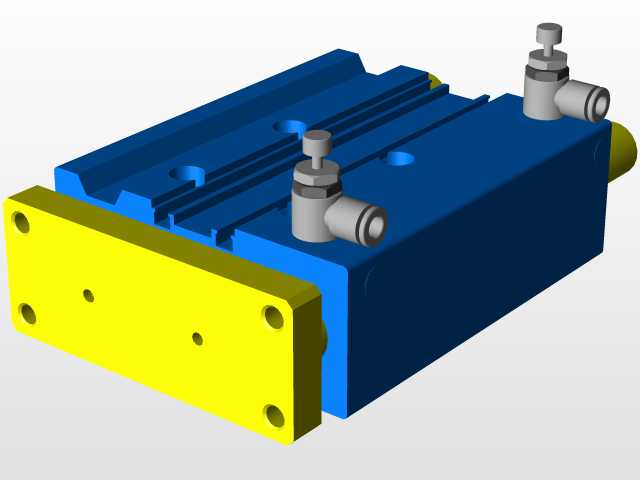

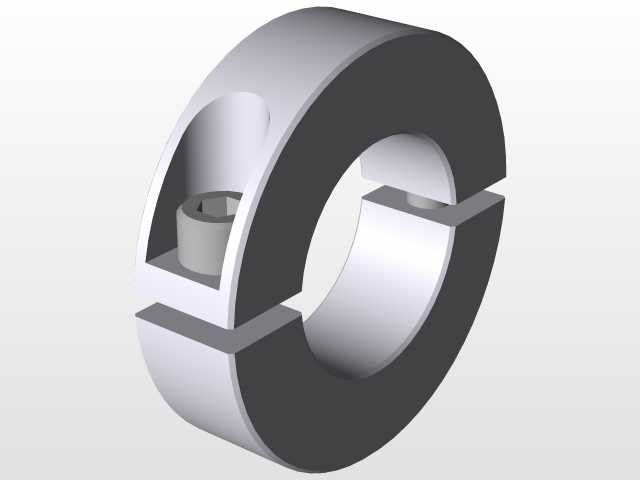

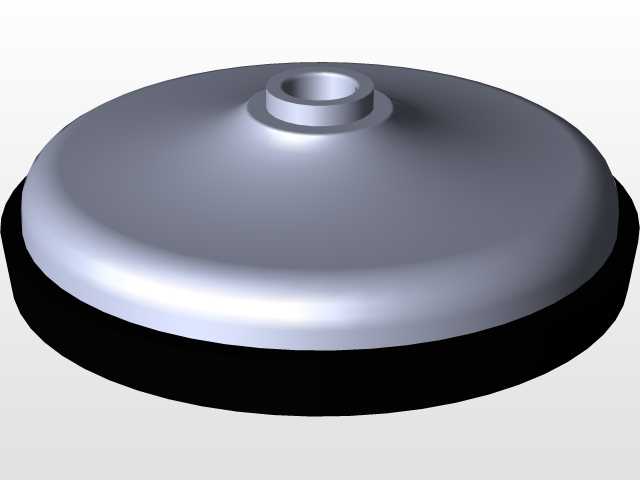

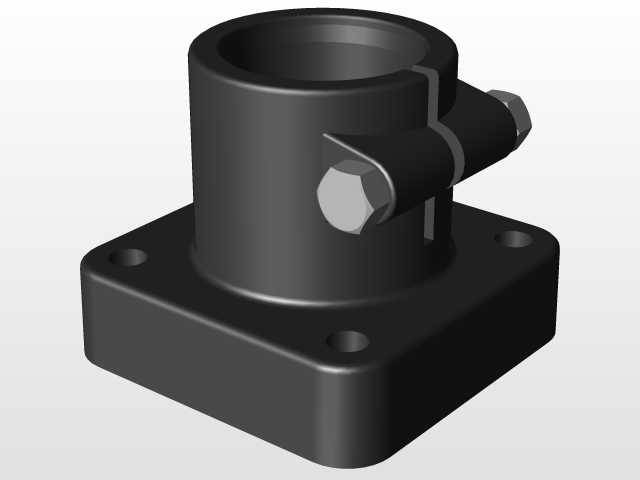

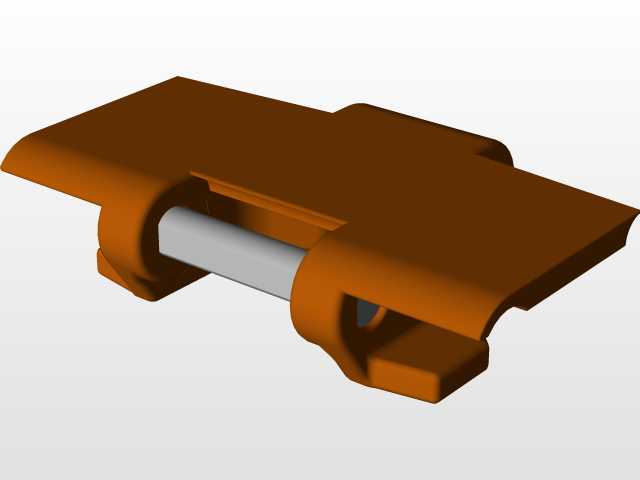

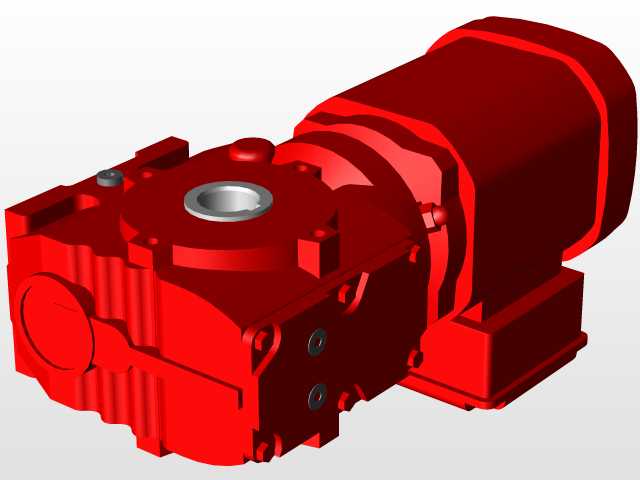

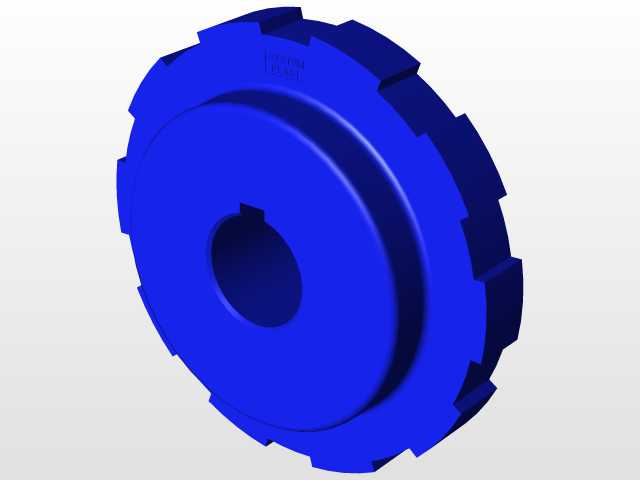

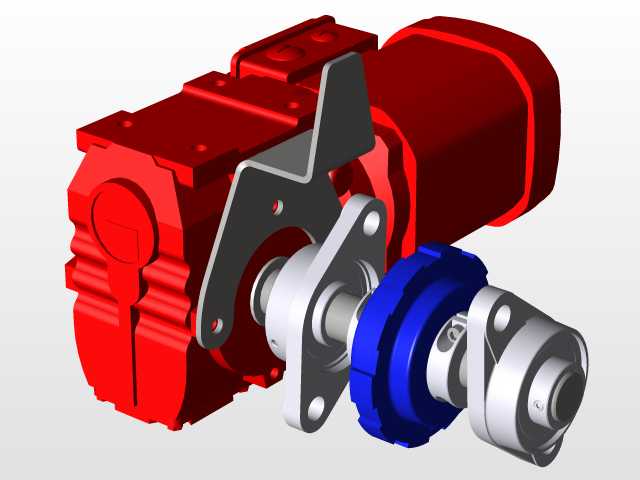

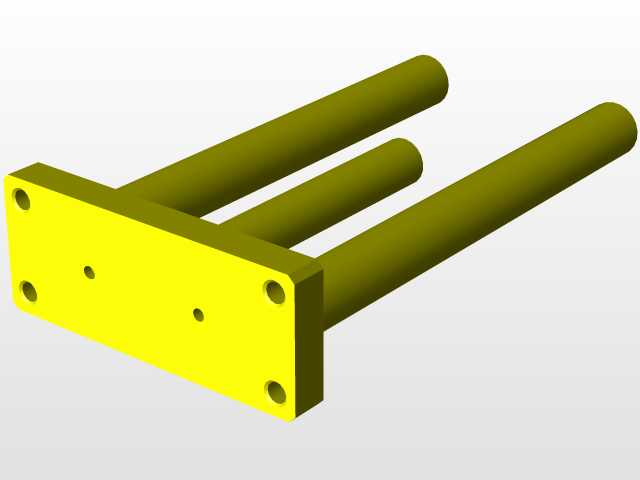

该输送设备主要面向医药包装、瓶装饮品生产的后段包装工序场景，适配西林瓶、小型口服液瓶等圆柱类瓶装物料的连续输送与分组整理需求，可直接对接上游洗瓶、烘干、灌装工位，下游衔接装箱、码垛或机械手抓取工位，解决连续输送状态下零散瓶体无法按固定数量成组供给后续设备的行业痛点，避免零散上料导致的装箱缺件、抓取错位等生产问题。设备整体采用多段带式输送拼接布局，通过多组90度转弯输送单元组合形成闭环式回形走线，可根据车间实际可用场地灵活调整走线方向，充分利用车间边角空间，无需对现有车间布局做大规模改造即可完成产线布设，整体安装边界可根据产能需求做模块化增减，单段直线输送单元长度可适配1米至3米的安装间距，转弯单元转弯半径适配0.8米的最小安装空间，支撑腿采用可调节脚杯结构，可适配地面存在50mm以内高度差的安装场景，整体设备高度可在0.7米至1.2米区间调节，匹配不同高度的上下游对接设备接口。在功能设计上，输送线带面设置有导向护栏，护栏间距可根据瓶体直径做无级调节，适配直径20mm至80mm区间的各类瓶装物料，避免输送过程中瓶体倾倒、卡滞；线体中段集成气缸式分组机构，当连续输送的瓶体到达分组工位时，挡料气缸按设定节拍动作，将连续输送的瓶体分隔为固定数量的成组单元，每次分组可精准分隔4个瓶体为一组，分组完成后放行机构动作，将成组瓶体输送至下游抓取工位，配合多轴机械手完成成组抓取、装箱作业，分组节拍可根据上游灌装产能灵活调整，最高适配每分钟120瓶的连续输送产能。线体的驱动单元采用分布式布置，每段直线与转弯单元配备独立驱动电机，可根据各段输送负载单独调整输送速度，避免长距离单驱动导致的带面打滑、输送速度不均问题；支撑结构采用方管焊接机架，表面做喷塑防锈处理，适配医药生产车间的洁净环境要求，设备整体无卫生死角，护栏与带面间隙控制在3mm以内，避免瓶体碎屑、包装杂物卡入缝隙造成的清洁难题，日常维护仅需定期检查带面张紧度与气缸动作灵敏度即可，无需复杂的拆解保养。
