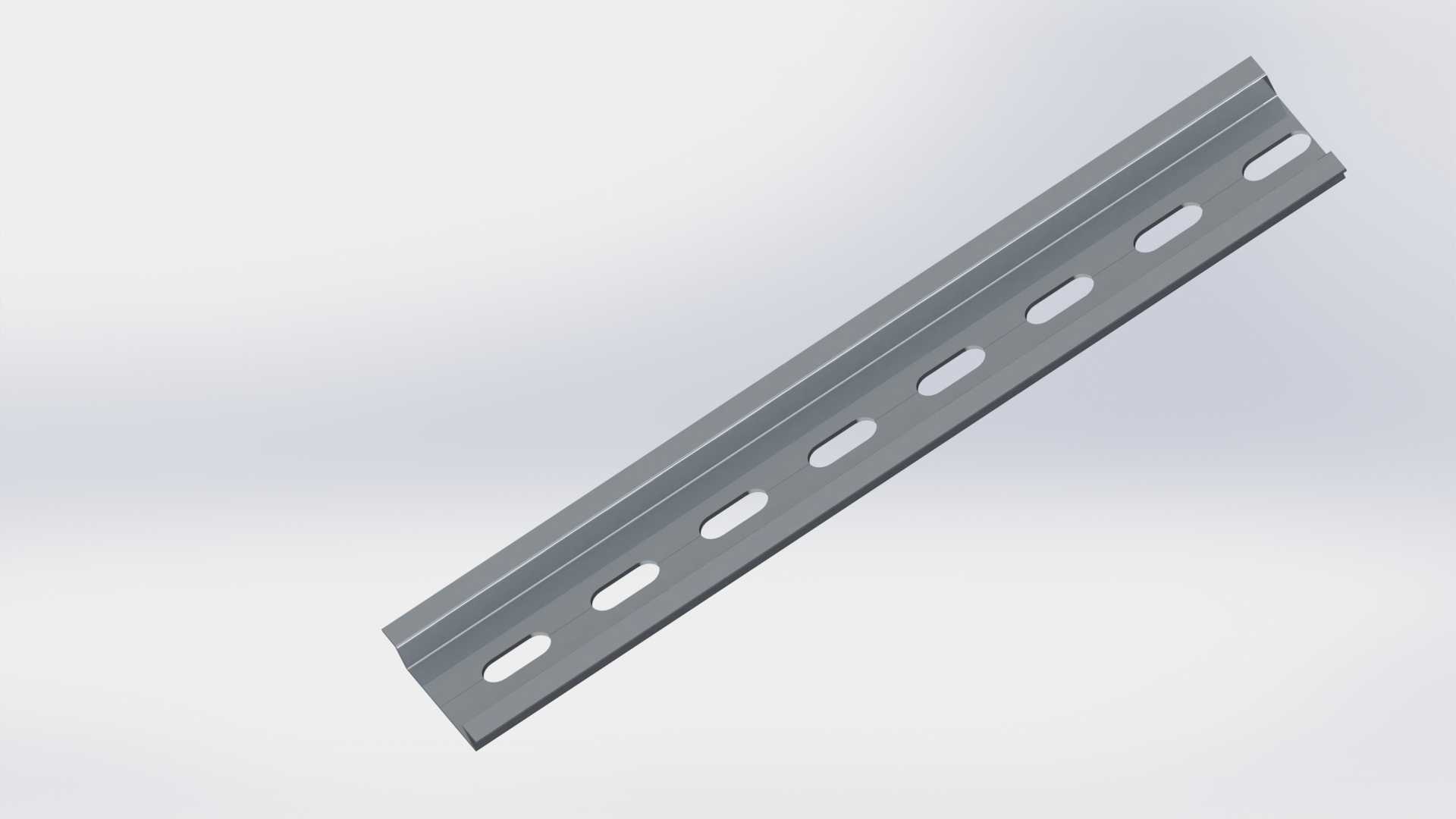

工业电气安装用卡装式DIN导轨结构

这款导轨是工业电气布线与元器件安装场景中应用极为广泛的基础支撑构件，主要适配各类低压配电柜、控制柜、PLC端子排、小型断路器、继电器等电气元件的快速卡装固定，在工厂自动化产线控制柜体、楼宇配电箱体、成套电气设备内部安装场景中承担核心承载作用，是电气成套装配环节不可或缺的标准化安装载体。从实际使用功能来看，该导轨采用标准化卡装结构设计，无需额外打孔即可实现对应规格电气元件的快速卡扣安装，相比传统螺丝固定的安装方式，能够大幅压缩现场装配工时，同时方便后期运维过程中元件的拆装、移位与更换，有效降低成套设备的装配与维护成本。导轨本体采用冷轧钢材一体冲压成型，表面做镀锌钝化处理，具备良好的结构强度与防锈耐蚀性能，能够在常规工业车间环境下长期保持结构稳定性，避免长期使用后出现锈蚀变形导致元件松脱的问题。在设计思路上，这款导轨严格遵循德国工业标准的尺寸规范，截面采用对称的卷边卡槽结构，两侧卷边的弧度与尺寸公差经过精准校核，能够与符合标准的各类电气元件卡扣实现紧密配合，既保证元件卡装后不会出现横向窜动，又能让元件在沿导轨长度方向调整位置时保持顺畅滑动，兼顾固定可靠性与位置调整灵活性。导轨本体沿长度方向等距冲压有长圆形安装孔，安装孔的间距与尺寸适配常规柜体安装螺丝规格，现场安装时可根据柜体内部的安装点位灵活调整固定位置，无需额外在导轨上钻孔，适配不同尺寸柜体的安装边界需求。导轨的截面高度、卡槽宽度均严格匹配通用电气元件的安装尺寸，安装后元件与导轨表面贴合紧密，不会出现安装间隙过大导致的元件晃动问题，同时导轨的卷边结构做了圆角处理，避免安装过程中锐边划伤操作人员手部，也能防止刮损元件外壳与连接线缆。在实际装配场景中，该导轨可根据柜体内部安装空间长度进行任意裁切，裁切后截面平整无毛刺即可直接投入使用，无需额外做端部处理，能够适配不同尺寸规格的电气柜内部安装空间，无论是小型壁挂式控制箱还是大型立式配电柜，都能通过裁切拼接的方式满足安装需求，适配性极强。导轨的承重性能经过结构优化，在标准安装间距下能够稳定承载多排端子排、断路器等元件的重量，长期承重状态下不会出现中部下弯变形的问题，保证电气元件安装位置的精度，避免因导轨变形导致的元件接触不良、接线松动等故障隐患，为成套电气设备的长期稳定运行提供可靠的基础支撑。
