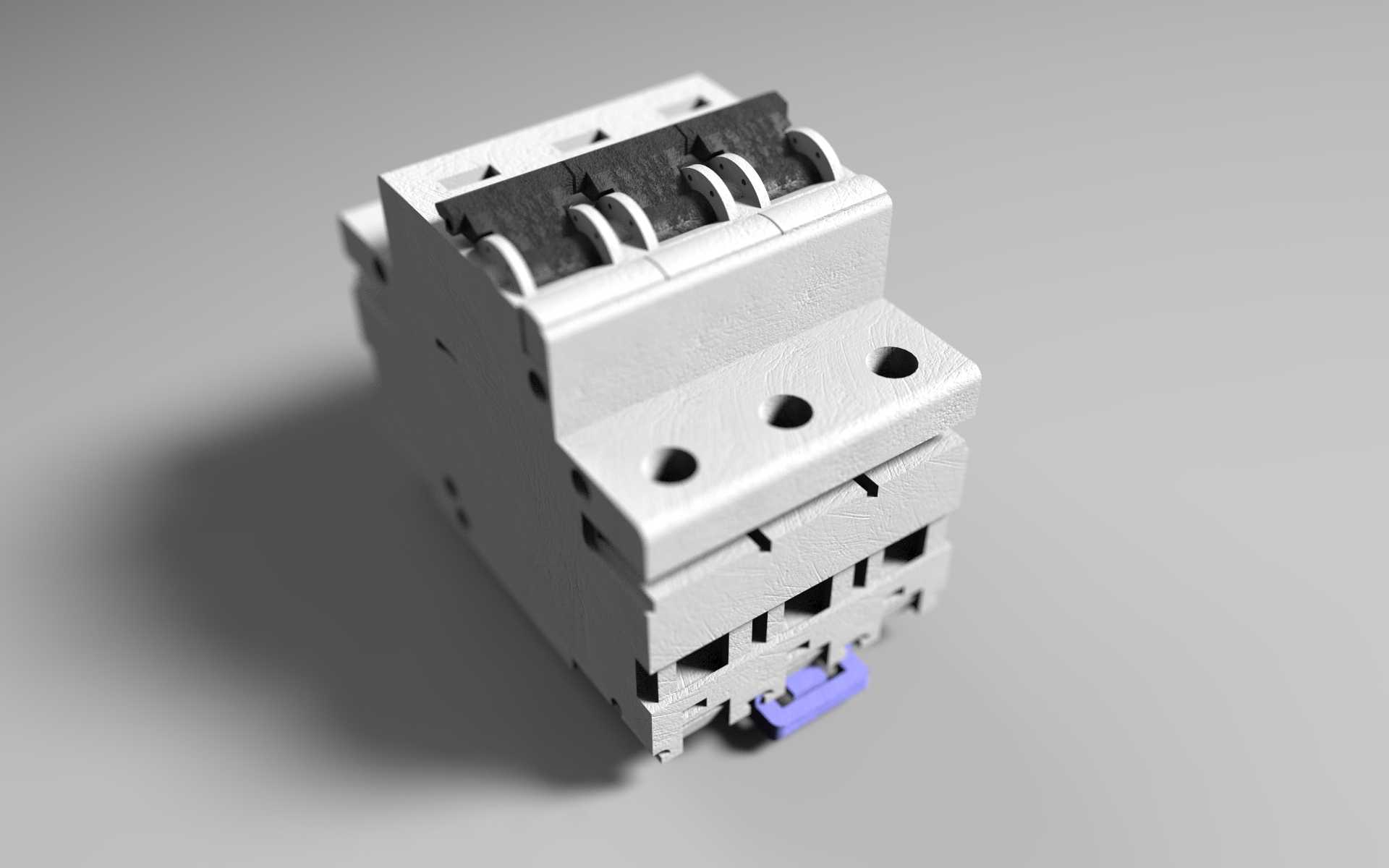

三极导轨式模块化断路器结构设计

这款三极模块化断路器主要应用于低压终端配电场景，覆盖工业厂房配电回路、商用建筑楼层配电箱、民用住宅入户分电箱等多种供配电场景，作为线路末端的核心保护器件，承担着配电回路的过载保护、短路保护以及带负荷分合电路的核心功能，可在线路出现过载温升、短路大电流时快速切断回路，避免线路过热起火、用电设备烧毁等安全事故，同时也可作为日常线路检修时的手动隔离开关使用，为运维人员提供可见的电路断开点，保障检修作业安全。

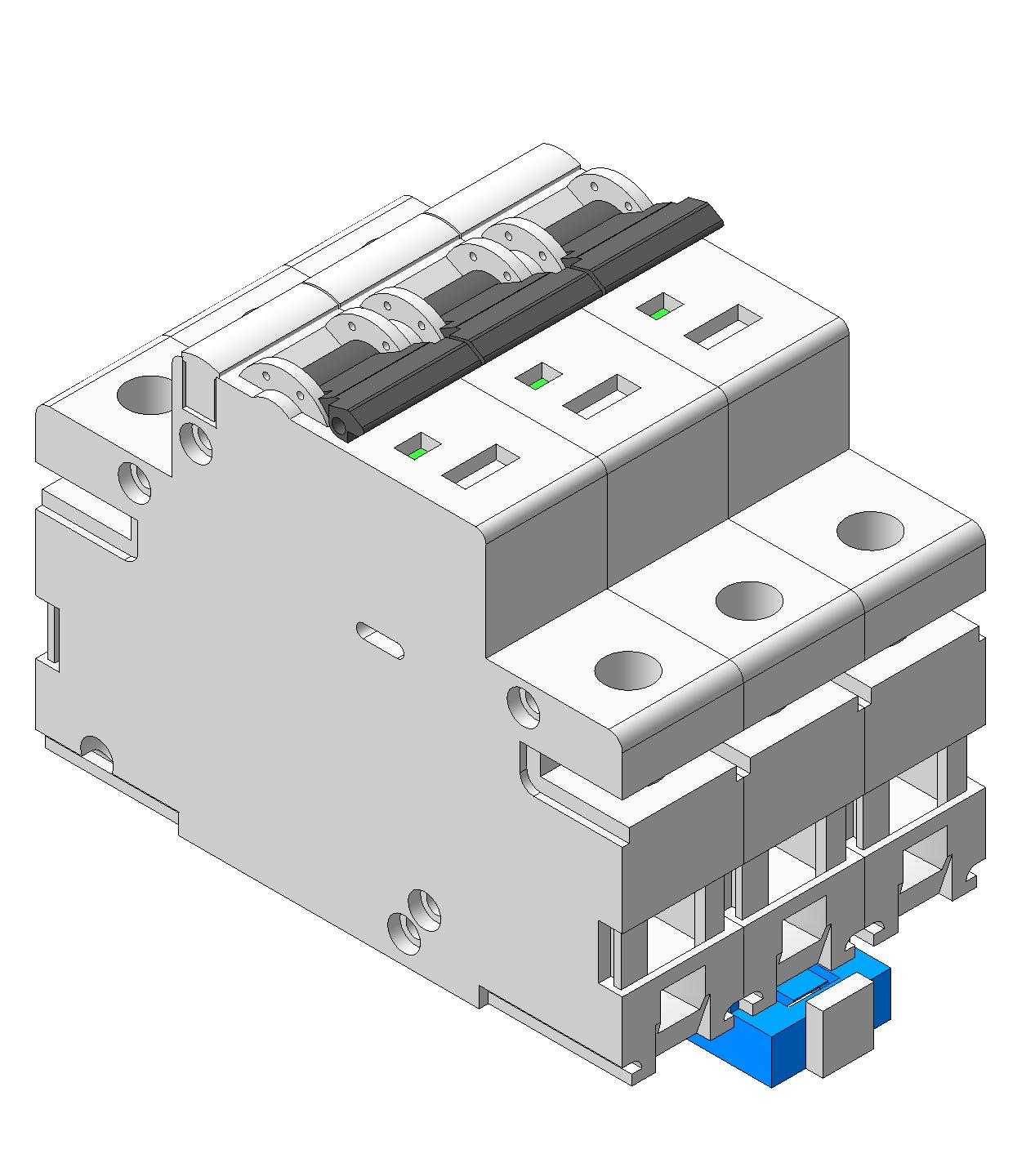

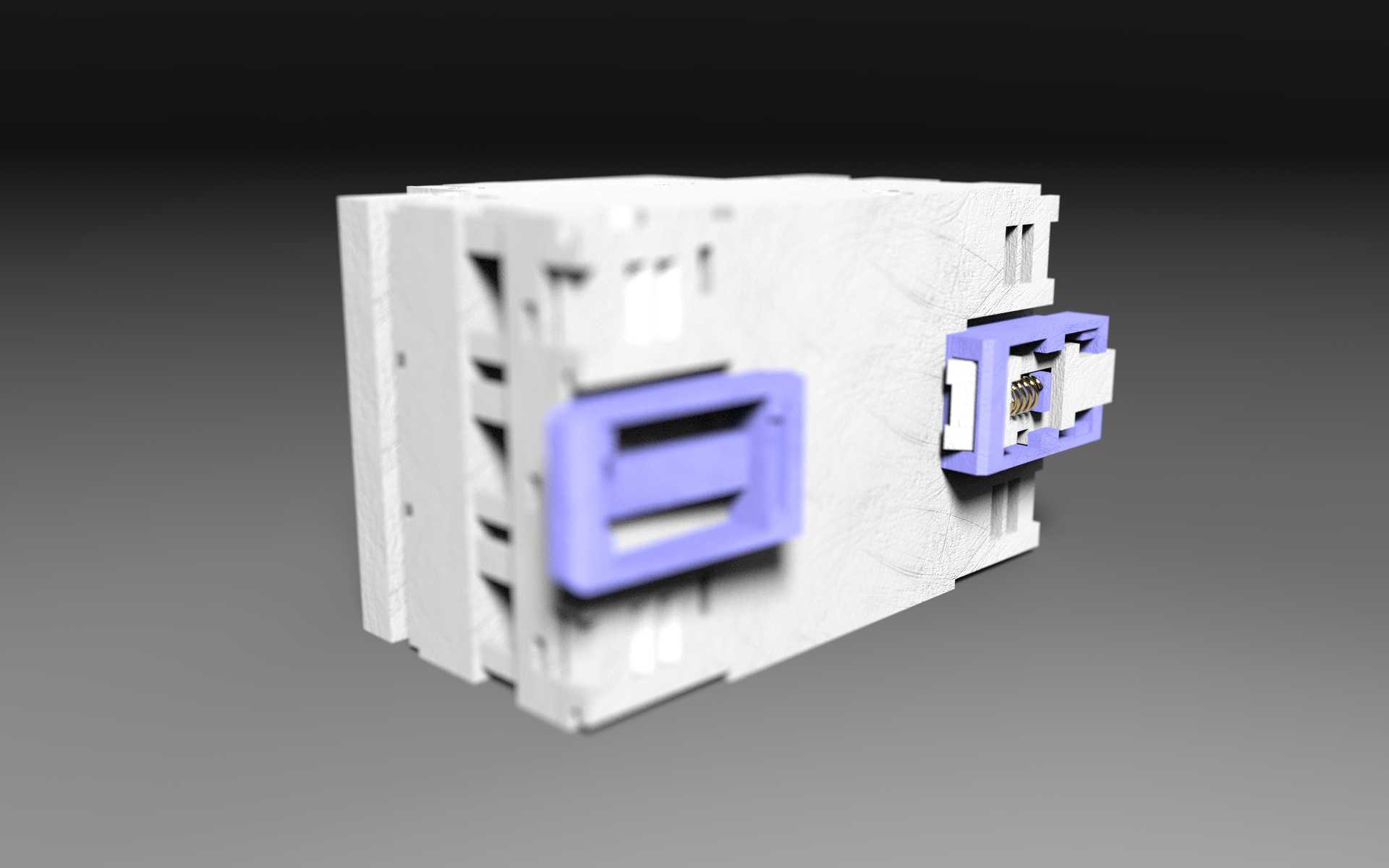

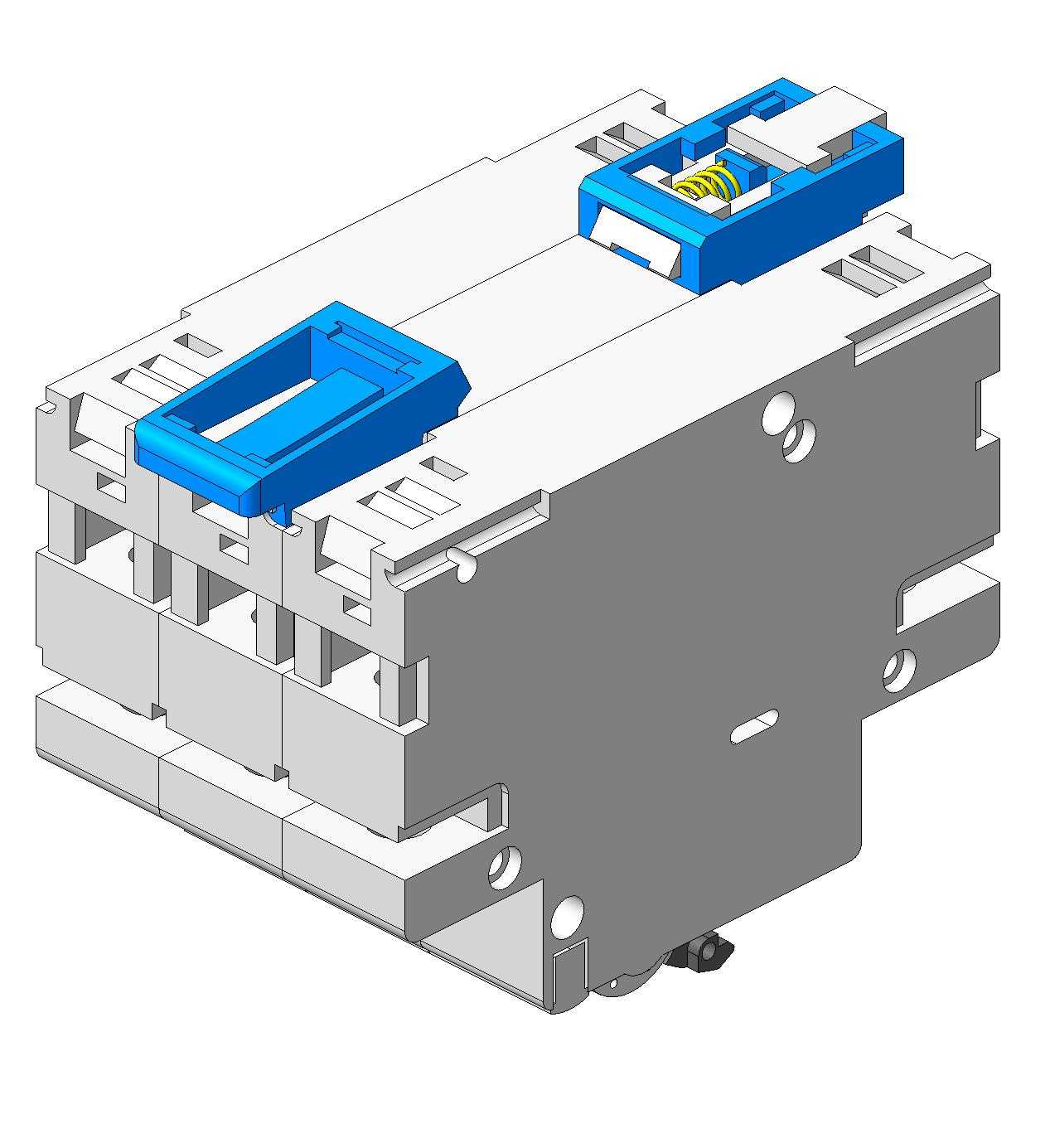

在功能特性设计上，该产品采用三极联动的操作结构，三个极位的动触头通过联动机构与操作手柄刚性连接，分合闸操作时三极同步动作，可同时对三相线路进行分合控制，避免出现单相带负荷运行的安全隐患；操作手柄采用防滑凸点纹理设计，操作时受力均匀，分合闸位置有清晰的状态标识，可直观判断回路通断状态；产品底部设置标准导轨卡扣结构，卡扣带有弹性锁止结构，卡装到标准TH35mm导轨上后可自动锁止，不会因线路震动、外力拉扯出现松脱移位，拆卸时只需拨动卡扣的解锁拨片即可快速取下，无需额外拆装固定螺丝，适配终端配电箱内的密集安装场景。

设计过程中充分考虑终端配电的安装空间限制，整体采用模块化拼接结构，单个极位单元采用统一的模数化宽度尺寸，三个极位拼接后整体宽度适配标准配电箱的安装位间距，进出线端均设置带压线板的接线端子，可适配不同线径的铜芯导线，接线时压线板可均匀包裹导线线芯，避免单螺丝顶压导致的线芯散股、接触不良发热问题；产品进出线端的接线孔位高度与同模数规格的其他配电模块保持一致，可与漏电保护附件、隔离开关、浪涌保护器等其他终端配电产品并排安装，母排连接时无需额外弯折调整，大幅提升配电箱的组装效率。

在安装边界设计上，产品本体的安装深度适配主流终端配电箱的内室深度，安装后操作手柄突出于配电箱内的元件安装平面，不会被箱门遮挡，操作时无需打开箱内的防护挡板；产品顶部与底部均预留足够的接线操作空间，接线端子的螺丝位置与配电箱的进线孔位对齐，导线接入后可自然排布，不会出现过度弯折挤压的情况；产品侧面设置拼接定位槽与卡扣，多台断路器并排拼接时可通过定位结构对齐，不会出现高低错位、间隙不均的问题，保证整排配电元件的安装整齐度，同时相邻产品之间保留微小的散热间隙，避免长期满负荷运行时热量积聚影响产品使用寿命。
