可移动真空脱气分设备结构设计

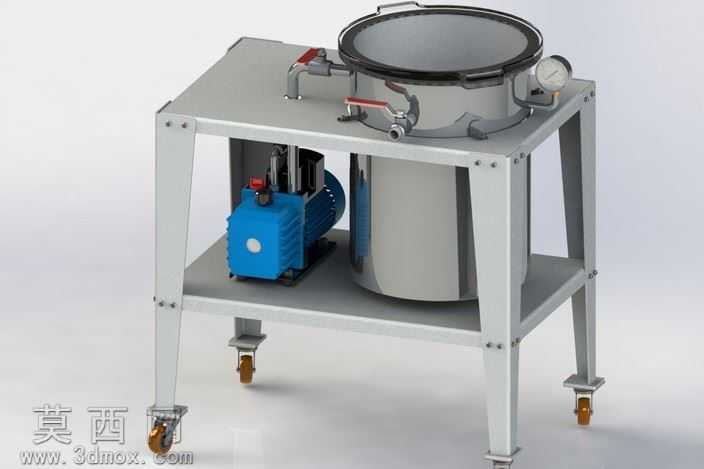

本作品为真空脱气分设备的三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际加工装配逻辑进行约束配合，可直接用于工程出图与生产参考。建模过程中首先搭建双层方管焊接机架作为承载主体，机架采用标准工业铝型材或碳钢方管拼接，通过螺栓连接实现可拆卸装配，底部配置带刹车的万向脚轮，兼顾设备移动灵活性与工作状态下的定位稳定性，脚轮安装位预留调节余量，可适配不平整地面的水平校准需求。上层台面固定真空脱气罐体，罐体采用不锈钢材质建模，表面做哑光金属质感渲染，还原真实工业设备的材质表现，罐体顶部配置快开式压合密封结构，搭配红色手柄的锁紧球阀，可实现快速开盖取放物料与密封锁紧的操作，罐体侧面安装真空压力表，实时监测罐内真空度参数，罐体侧边预留抽气接口与真空管路连接。下层置物空间固定蓝色旋片式真空泵，泵体模型还原了散热鳍片、接线盒、油标、进气口等细节结构，通过减震垫与机架下层台面固定，减少设备运行时的震动传递，真空泵与罐体之间通过金属管路搭配阀门连接，管路走向做了合理的避让设计，避免与机架、罐体结构产生干涉。设计过程中针对罐体壁厚做了参数化设定，采用4mm壁厚的管道规格制作罐体主体，确保罐体在30hg负压工况下不会发生形变碎裂，针对原方案中25mm亚克力玻璃盖的失效问题做了结构优化提示，建议后续采用Lexan玻璃作为上盖材质提升承压安全性。渲染阶段采用工业产品展示级渲染参数，金属材质添加细微磨砂纹理与环境反射效果，塑料部件还原真实的哑光蓝、哑光红配色，脚轮的橡胶部分做了防滑纹理处理，整体光影采用柔和的工作室布光，清晰展现设备的装配关系与结构细节，所有配合面均做了公差预留，符合实际装配的工艺要求，可直接用于设备的方案展示、结构验证与生产指导。
