富士VFC80环形高压鼓风设备结构设计

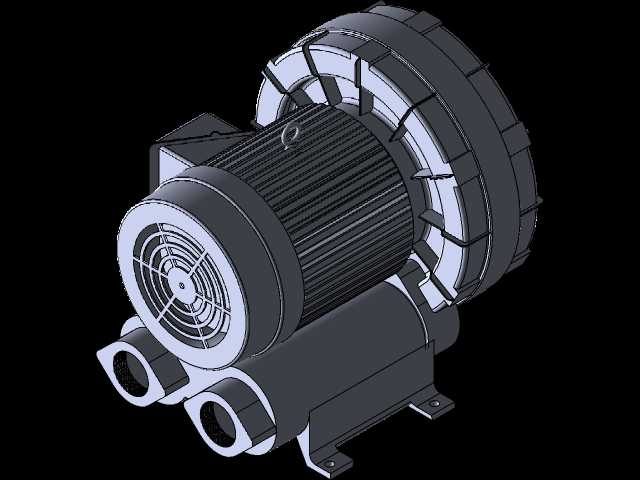

这款环形鼓风压缩设备属于侧流式高压气源发生装置，在工业生产场景中覆盖极广的应用范畴，常见于污水处理环节的池体曝气增氧、粉体物料的正压密相输送、工业产线的工件吹尘除水、包装设备的真空吸附固定、印刷机械的纸张吸附牵引、电镀槽液的搅拌循环，以及水产养殖的水体增氧作业，能够持续输出无油洁净的压力气源，满足不同工况下连续稳定运行的气源需求。设备采用电机与泵体同轴集成的结构设计思路，将驱动单元与压缩流道整合为一体式结构，大幅缩减了设备整体的轴向占用空间，避免了传统分体式传动结构带来的传动损耗与安装对中难题。泵体侧部的环形流道采用等截面渐缩曲率设计，叶轮高速旋转时，流道内的空气经过多轮次的离心加速与动能叠加，能够在进出风口形成稳定的压力差，相比普通离心风机可输出数倍的风压，同时运行过程中气流在封闭流道内循环，不会产生油气污染，可直接对接对气源洁净度有要求的食品、医药类生产工况。设备的进出风口采用同方向平行排布的双接口设计，接口为标准圆柱管螺纹结构，可直接对接常规工业气动管路，无需额外定制转换接头；底部设置的一体式安装脚座预留了标准安装孔位，安装时可直接通过螺栓固定在水平安装基座上，也可根据现场空间需求选择卧式或侧装固定方式，安装边界灵活适配不同的设备集成场景。电机尾部的散热端盖采用辐条式格栅设计，既能够保证电机运行时的散热通风量，避免异物进入电机内部造成绕组损坏，又能在一定程度上降低散热气流产生的运行噪音。泵体外侧的环形散热筋条沿着流道外壁均匀排布，能够将空气压缩过程中产生的热量快速传导到外界环境中，避免长时间高负载运行时泵体温升过高，保障设备可24小时连续稳定运行。设备整体的外形轮廓规整，无突出的尖锐结构，在集成到整机设备内部时，不会与周边的管路、电气元件产生安装干涉，同时紧凑的结构设计也降低了设备整体的重量，方便现场的搬运与安装调试。
