TCS3200彩色探测传感模块结构设计

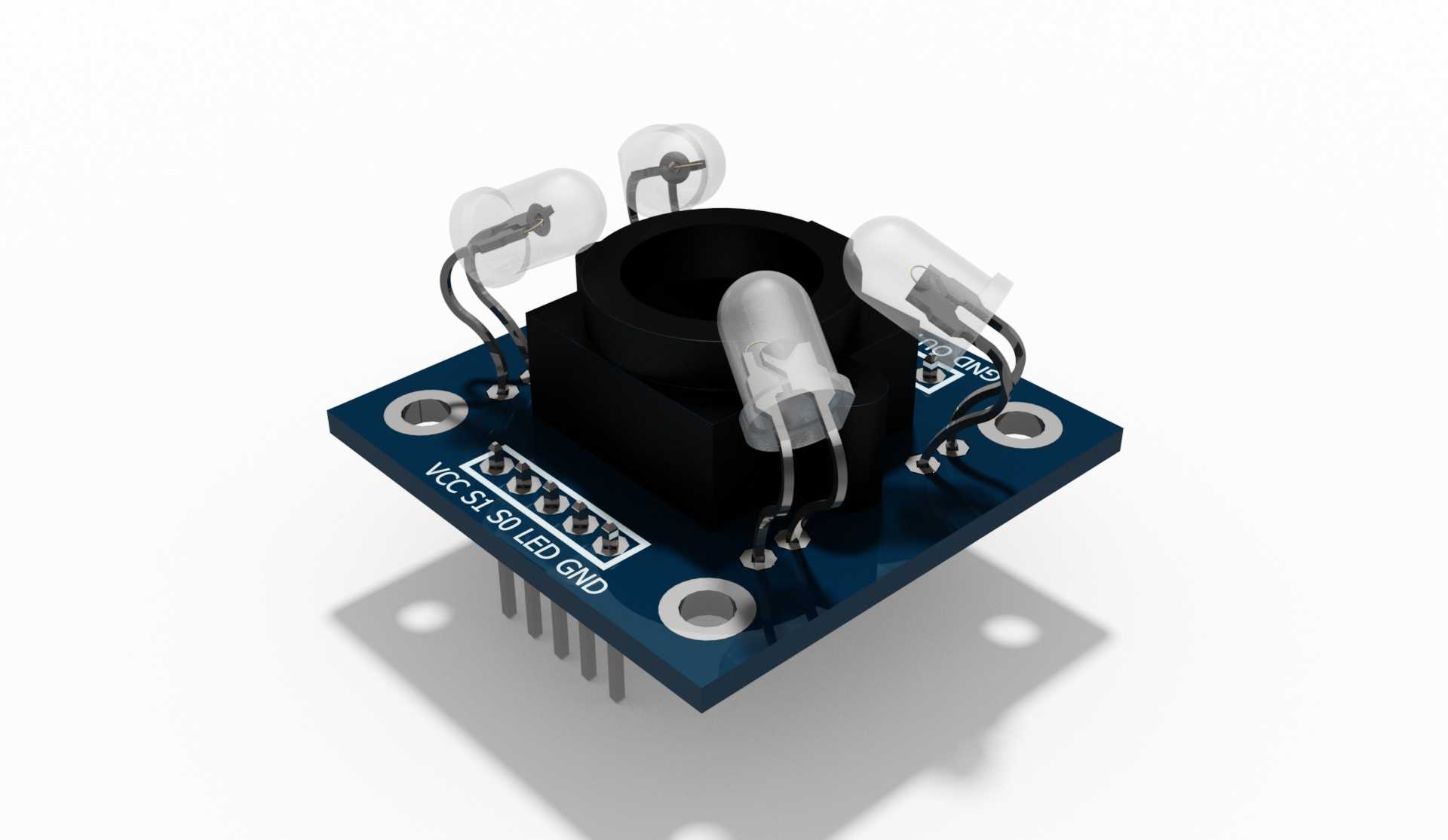

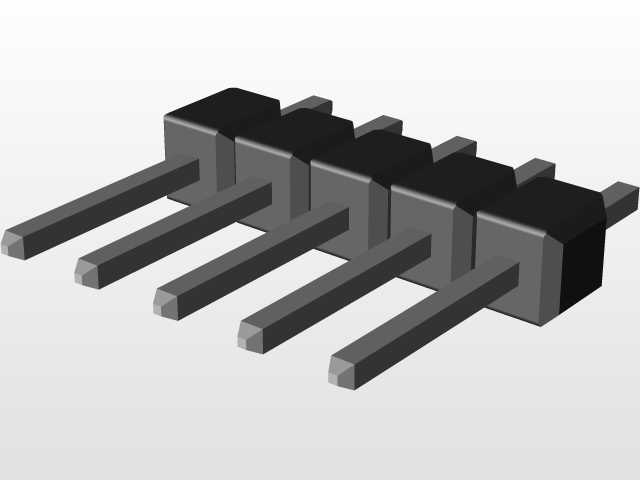

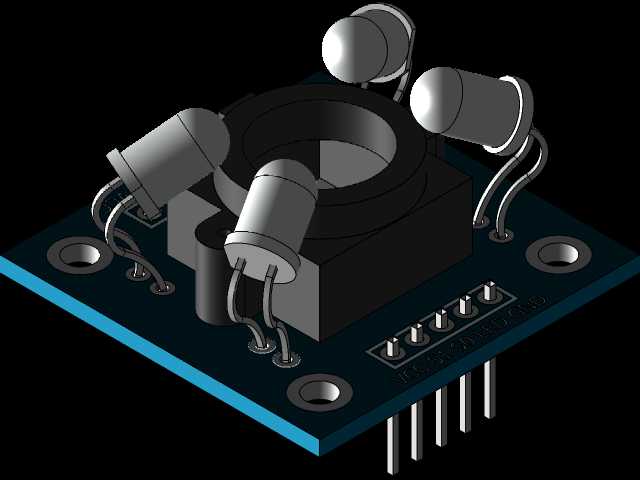

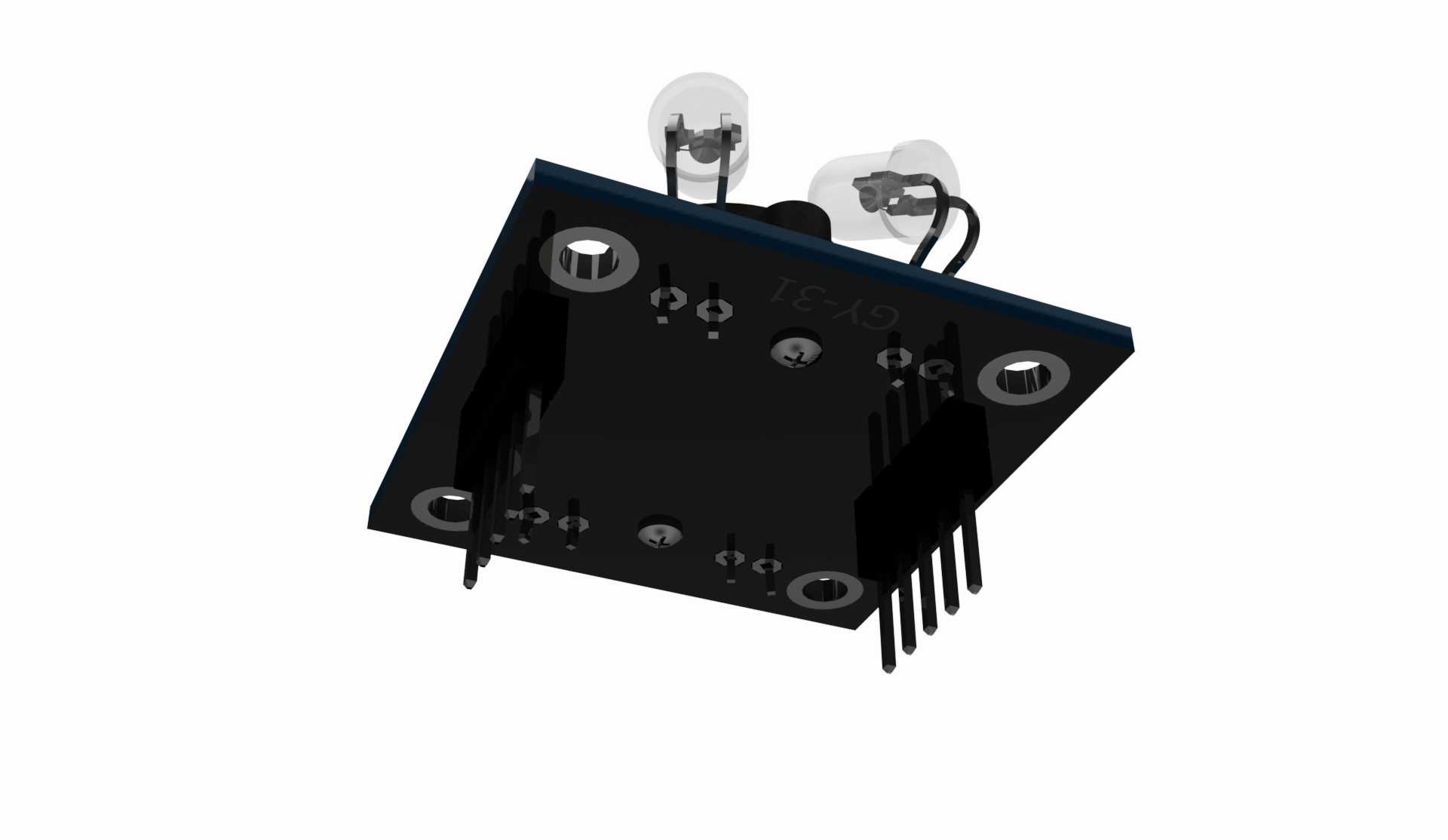

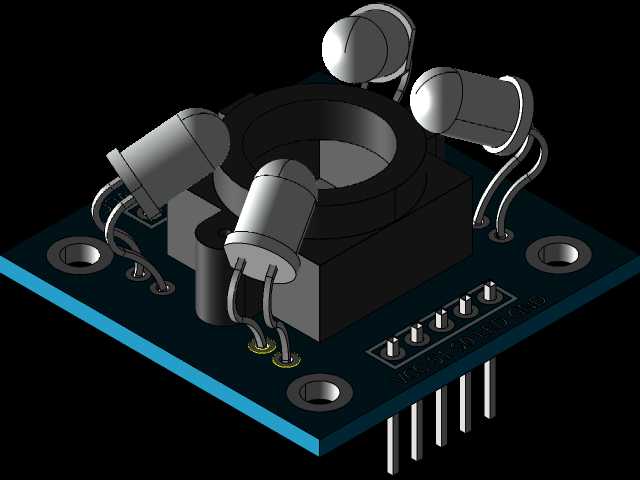

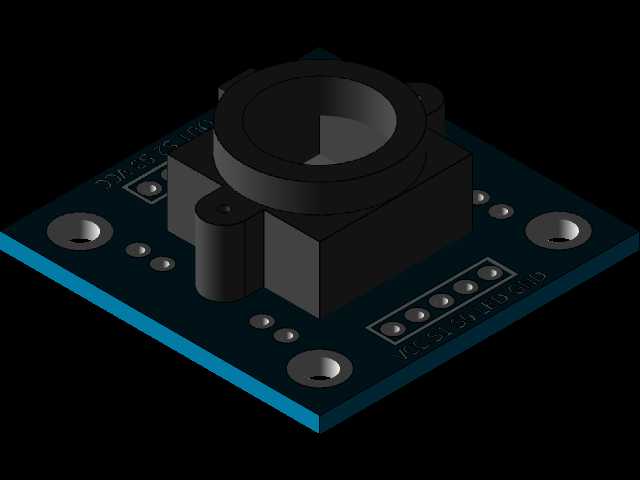

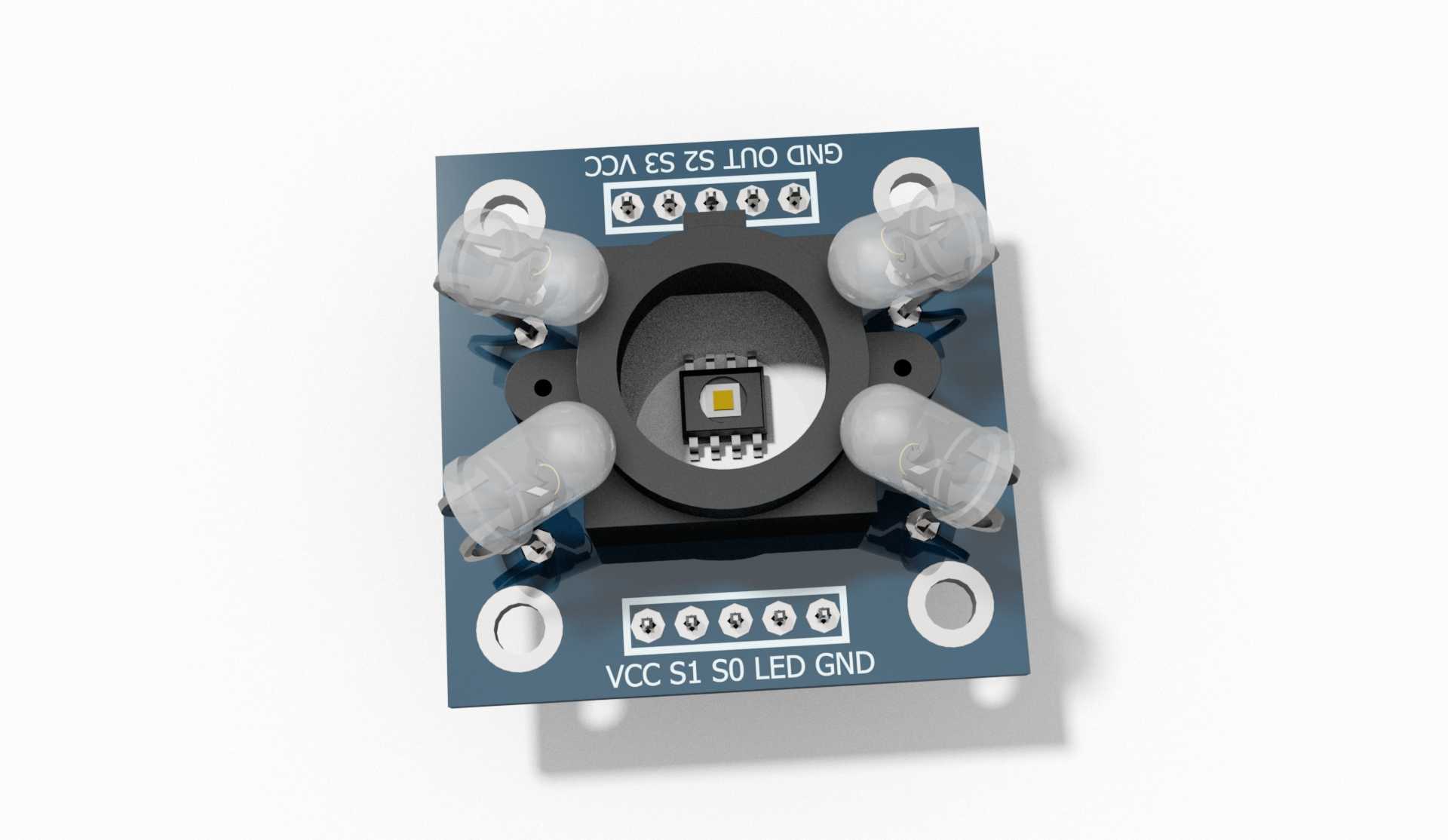

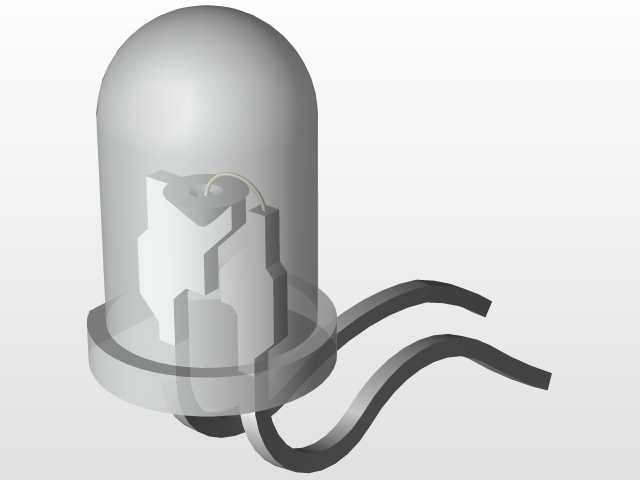

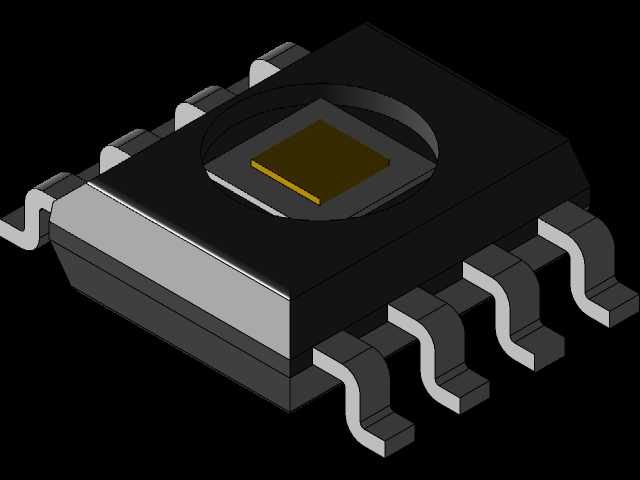

这款彩色探测模块是面向工业颜色检测场景开发的集成式传感组件，核心依托可编程光频转换芯片实现色彩信息的精准采集，可广泛适配自动化产线色标分拣、印刷品色差检测、液体颜色比对、物料分类识别等多类工业检测场景，也可嵌入智能分拣设备、颜色校准装置、教学实验平台中作为核心感知单元，替代传统人工目视比色的低效方案，规避人眼识别的主观误差与疲劳偏差，为设备提供稳定可量化的颜色数据输出。模块整体采用方形PCB基板作为承载主体，基板四角预留标准圆形安装孔位，可直接通过M3规格螺丝固定在设备安装面，安装孔位间距适配通用传感安装支架的孔距标准，无需额外定制转接件即可完成快速装配，整体结构紧凑，安装边界占用空间小，可嵌入空间受限的小型自动化设备内部。基板中心区域为核心光频转换芯片的安装位，芯片四周交叉排布四组带聚光透镜的补光LED，补光光源采用对称交叉布局设计，能够最大程度降低入射光不均匀带来的检测误差，让照射到被测物体表面的光线均匀度达到最优，避免局部阴影、反光偏差对颜色采集结果造成干扰。基板上下两侧分别引出两组排针接口，上方排针对应电源输入、信号输出、配置引脚，下方排针对应电源、功能配置、LED控制与接地引脚，引脚排布清晰规整，可直接与单片机控制板通过排针对接，无需额外飞线转接，降低接线出错概率。模块核心的光频转换芯片将可配置的硅光电二极管阵列与电流频率转换器集成在单一CMOS集成电路上，输出为占空比50%的方波信号，输出频率与光照辐照度成正比，满标度输出频率可通过控制引脚实现三档预设值缩放，数字输入输出端口可直接对接微控制器逻辑电路，无需额外信号转换电路。芯片内部的光电二极管阵列按颜色类型交叉排布，分别对应红、绿、蓝三原色滤光与无滤光透明通道，同颜色的光电二极管采用并联连接方式，通过功能引脚即可选择当前激活的光电二极管组，实现不同颜色通道的快速切换采集，单颗光电二极管尺寸为110μm见方，阵列排布经过优化，能够在小尺寸芯片上实现全光谱颜色信息的均衡采集。模块自带的输出使能引脚可将输出置于高阻状态，支持多模块共享同一信号总线的多节点检测布局，适配多点位同步颜色采集的设备需求，整体电路集成度高，外围元件极少，在保证检测精度的同时压缩了整体模块体积，兼顾了检测性能与装配适配性。
