24V低压2HP永磁直流电动机结构设计

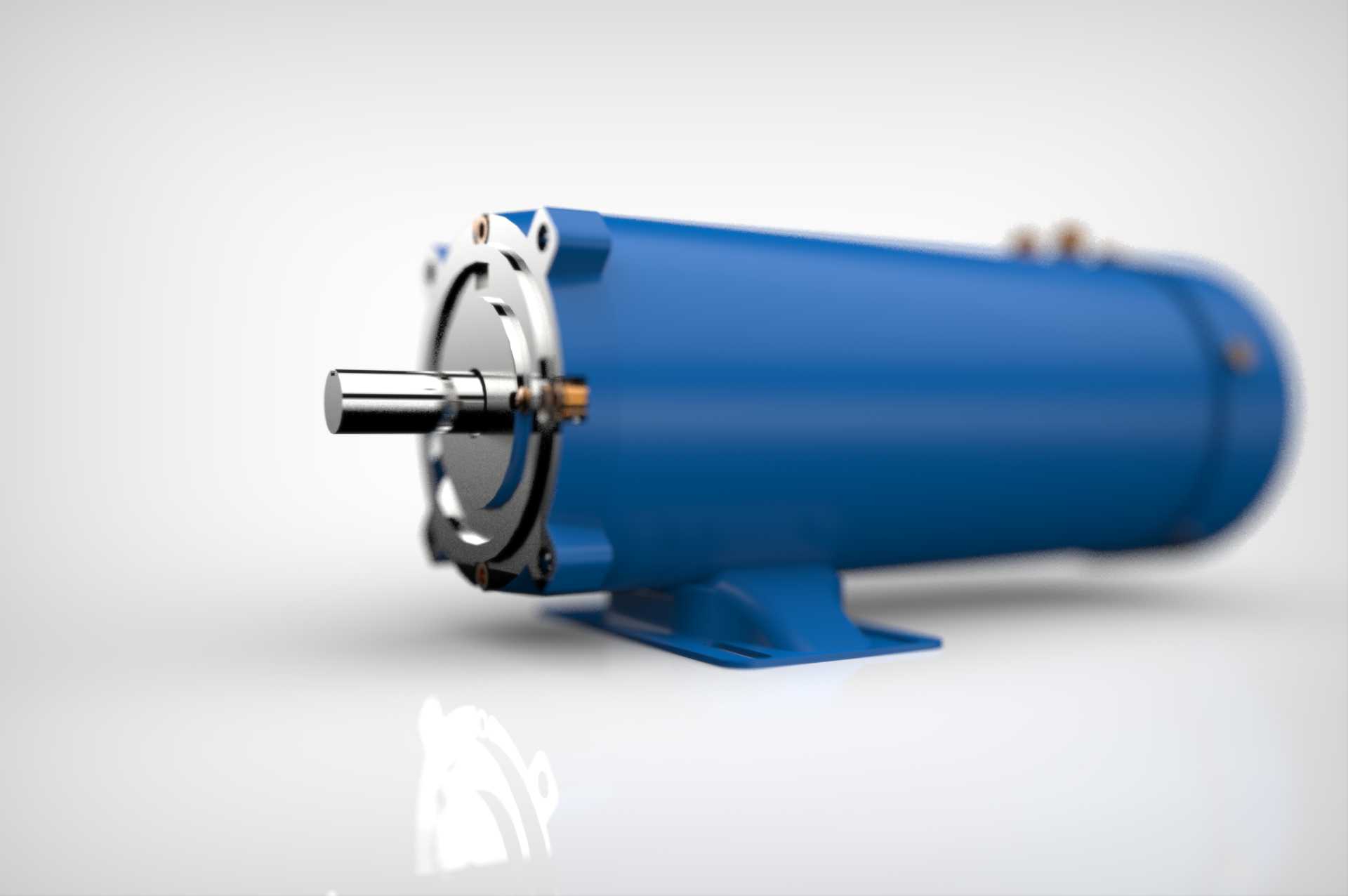

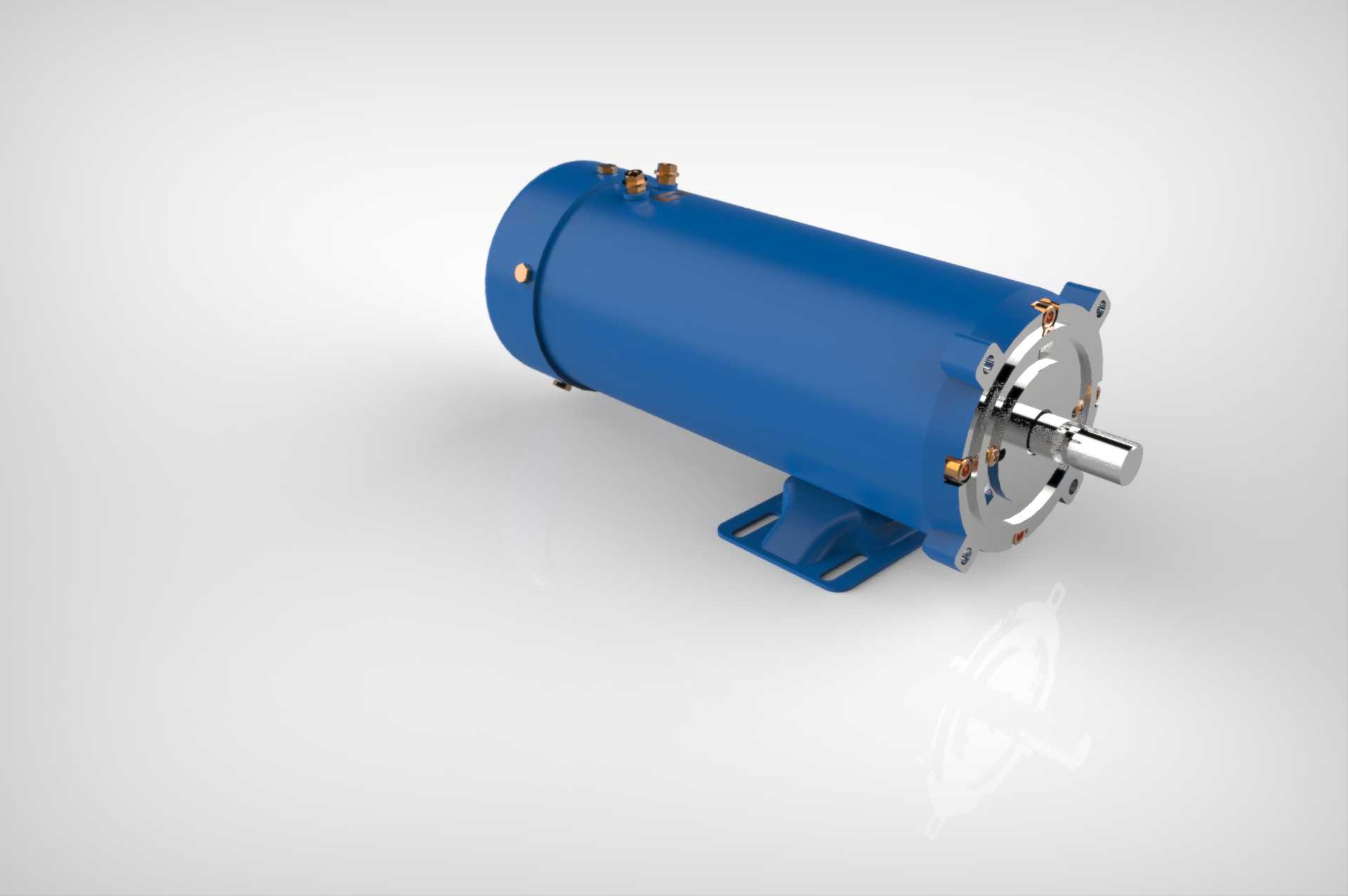

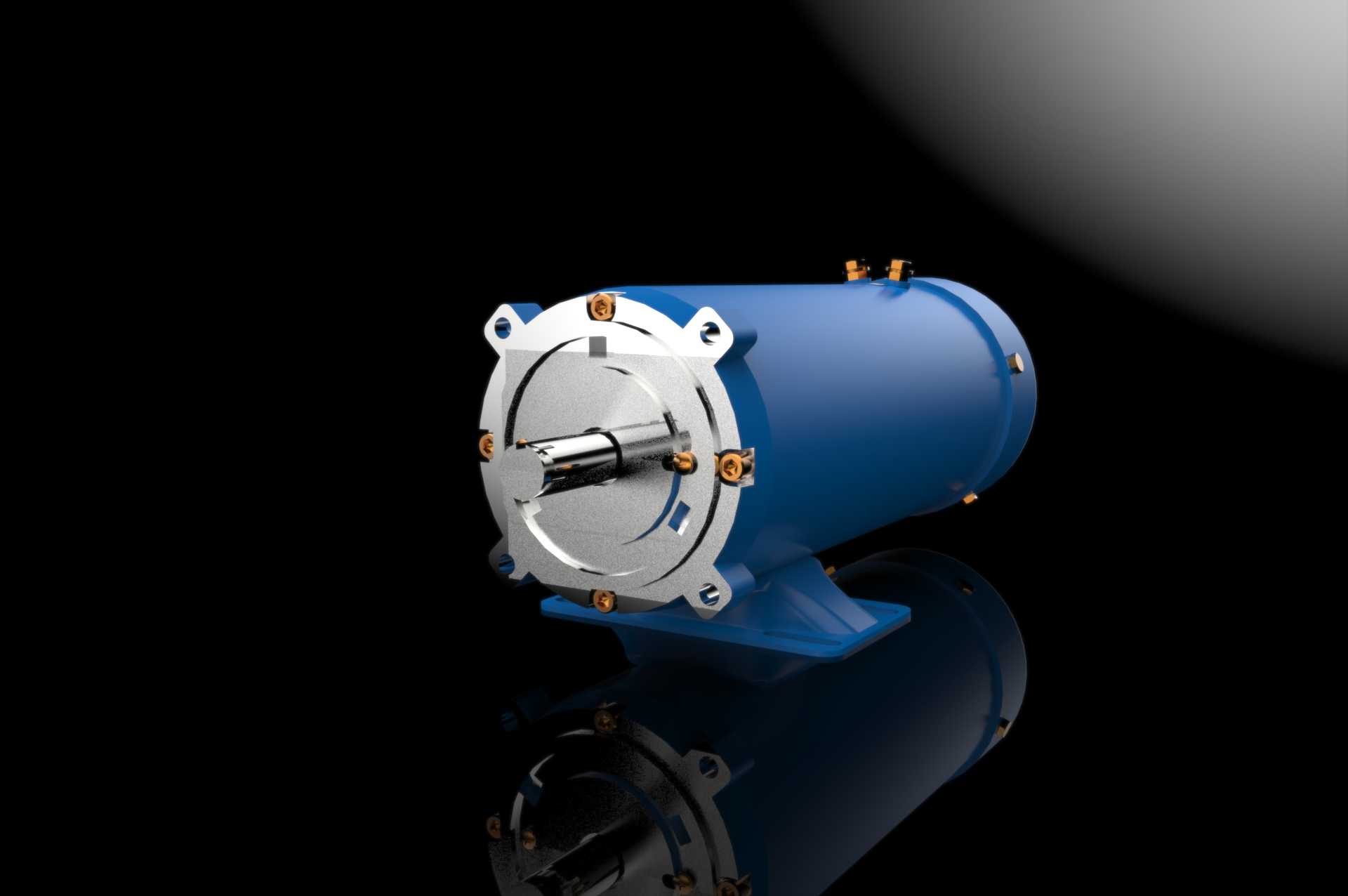

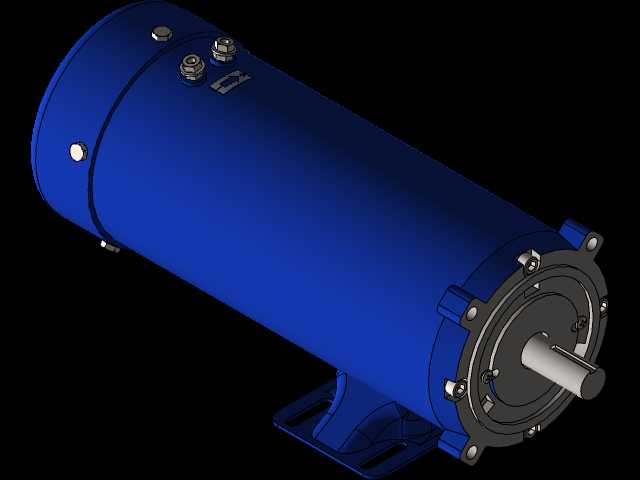

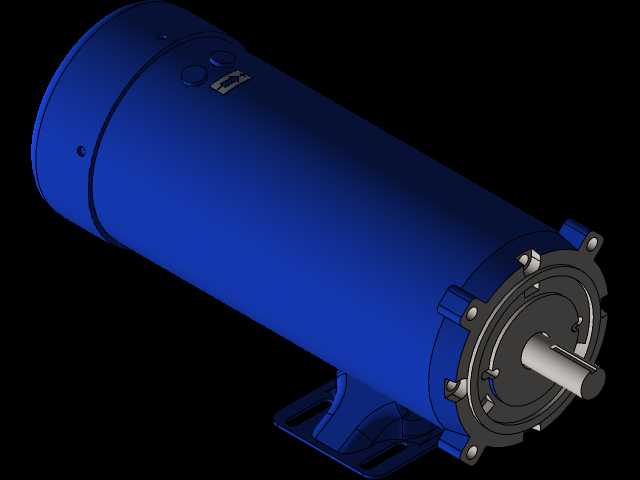

这款24V低压永磁直流电动机，主要面向工业自动化输送线、小型移动式作业设备、户外储能配套动力单元、仓储物流分拣设备等对供电安全性要求较高的应用场景，可在无高压市电接入的作业环境下，为负载提供稳定的旋转动力输出，适配需要平稳调速、频繁启停的传动工况。设备采用全封闭风扇冷却结构，外壳为一体成型的铸铁机座搭配底脚安装设计，表面做蓝色防锈喷涂处理，可适应多粉尘、轻度潮湿的车间作业环境，有效阻挡外界碎屑、水汽进入电机内部，延长绕组与轴承的使用寿命。电机输出轴采用标准7/8英寸直径设计，轴端加工有键槽，可通过联轴器、带轮或链轮直接对接负载端，无需额外做轴径适配加工，降低现场安装的改造成本。机座底部的安装脚带有可拆卸螺栓结构，可根据实际安装空间调整固定孔位的适配范围，既可以水平卧式安装在设备机架平面，也可通过转接法兰实现立式安装，适配不同设备的布局需求。设计过程中优先考虑低压供电的安全特性，24V直流供电可避免现场作业的触电风险，同时永磁励磁结构无需额外的励磁绕组供电，相比同功率普通直流电机能耗降低15%以上，在电池供电的移动式设备上可有效延长续航时长。电机额定转速设定为1800RPM，输出扭矩平稳，低速段无明显抖动，可搭配直流调速器实现0-1800RPM范围内的无级调速，满足不同负载对转速的差异化需求。56CZ机架尺寸符合通用工业电机的安装标准，可直接替换同机座号的其他类型电机，无需改动原有设备的安装位尺寸，大幅降低设备升级改造的适配成本。接线端设置在电机机座顶部，带有绝缘防护接线盒，接线操作简单，可快速完成正反转接线调整，适配不同转向的负载需求。整体结构设计紧凑，机身长度与直径比例经过优化，在保证散热效率的前提下尽可能缩小安装占用空间，适合安装在空间局促的小型设备内部，端盖处采用双层密封轴承，运行噪音低，长期运行无明显温升，可支持连续24小时不间断作业。
