镂空桁架式铜热管功率模块散热结构

该散热结构主要面向高功率密度电力电子设备的热管理场景，常见于工业变频驱动模块、大功率伺服驱动单元、新能源变流装置、高频开关电源核心功率器件的配套散热环节，承担着将IGBT、MOS管等发热功率元件工作时产生的热量快速导出并扩散至周边空气的核心作用，避免功率器件因结温过高触发性能衰减、寿命折损甚至热击穿失效的问题，是保障大功率电力电子装备长期稳定运行的关键配套部件。

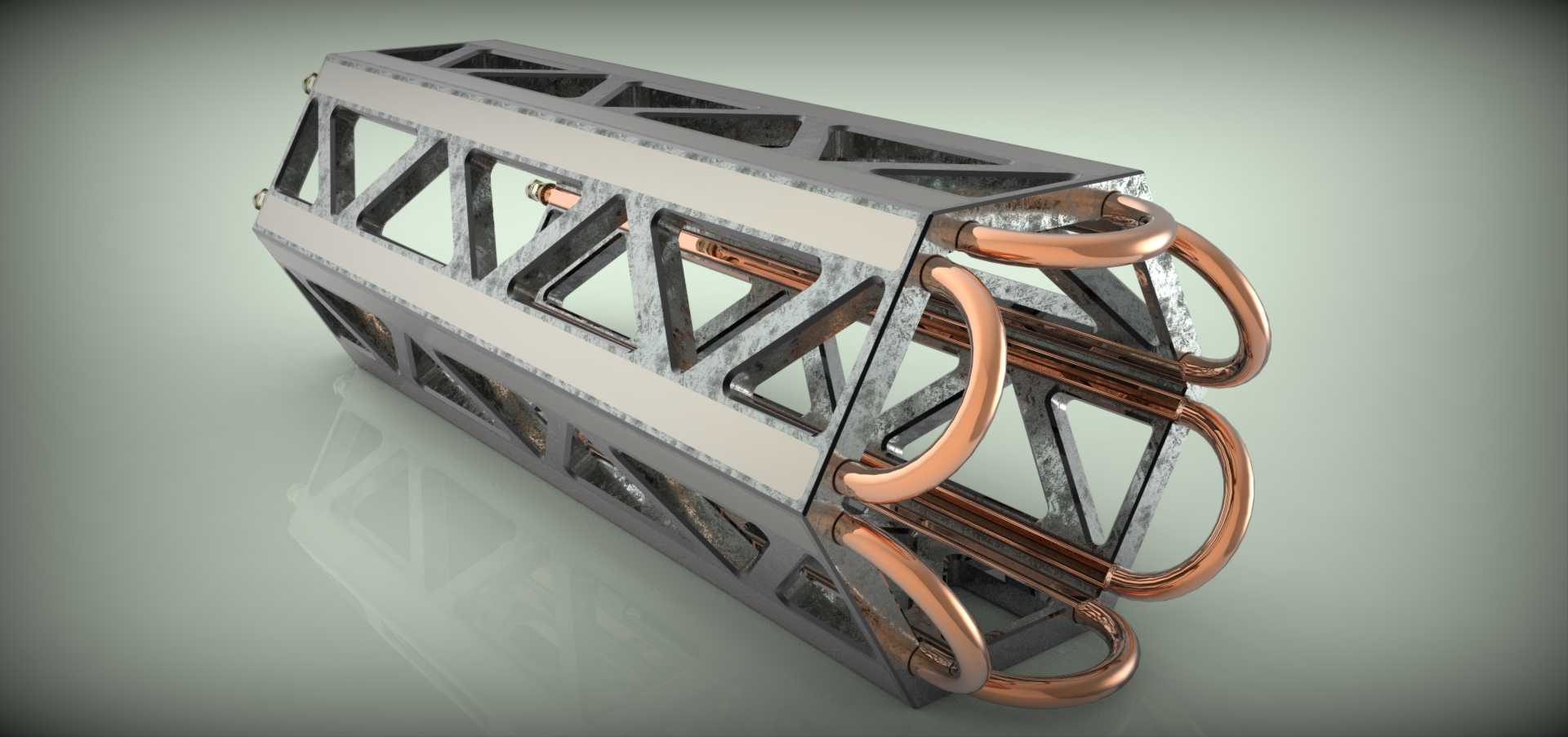

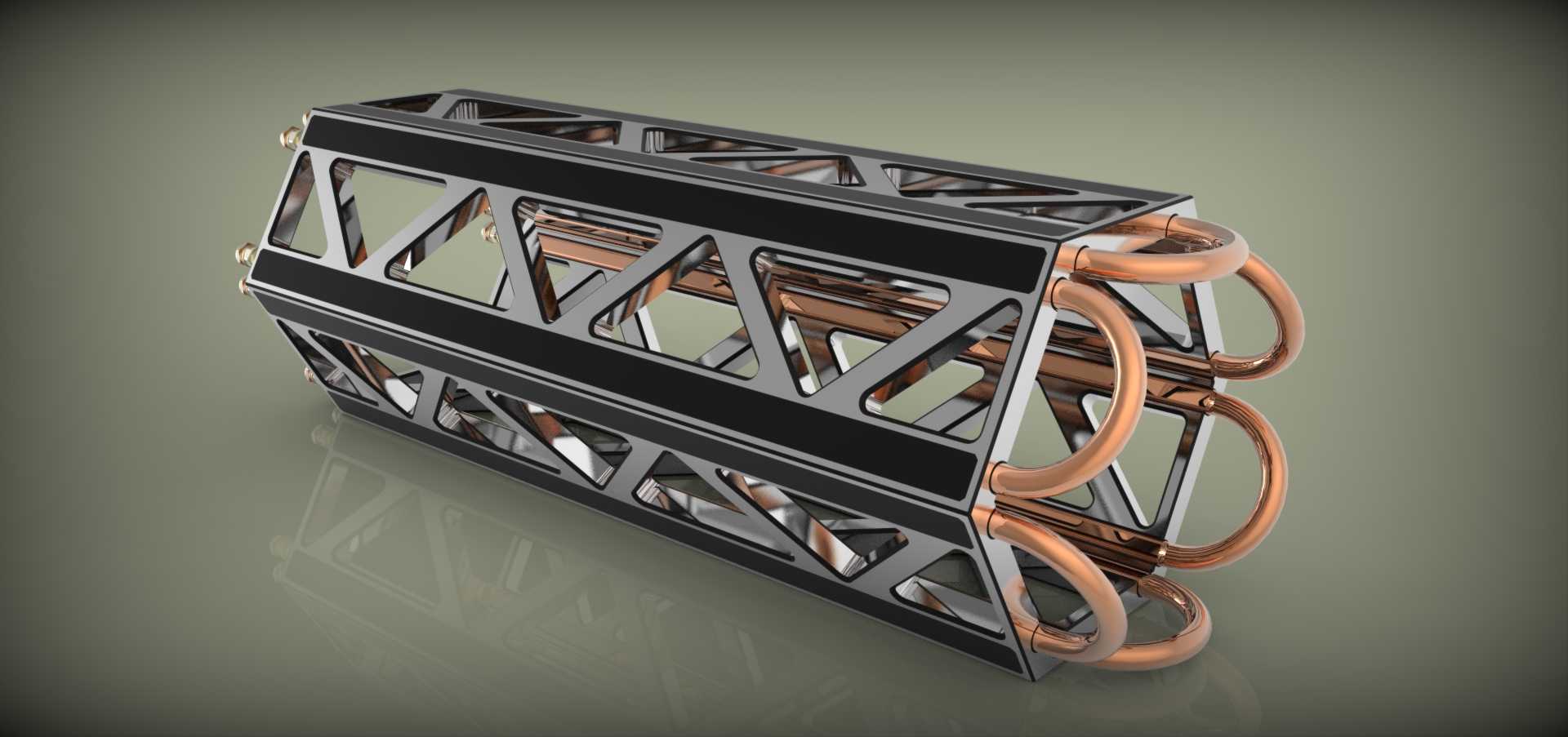

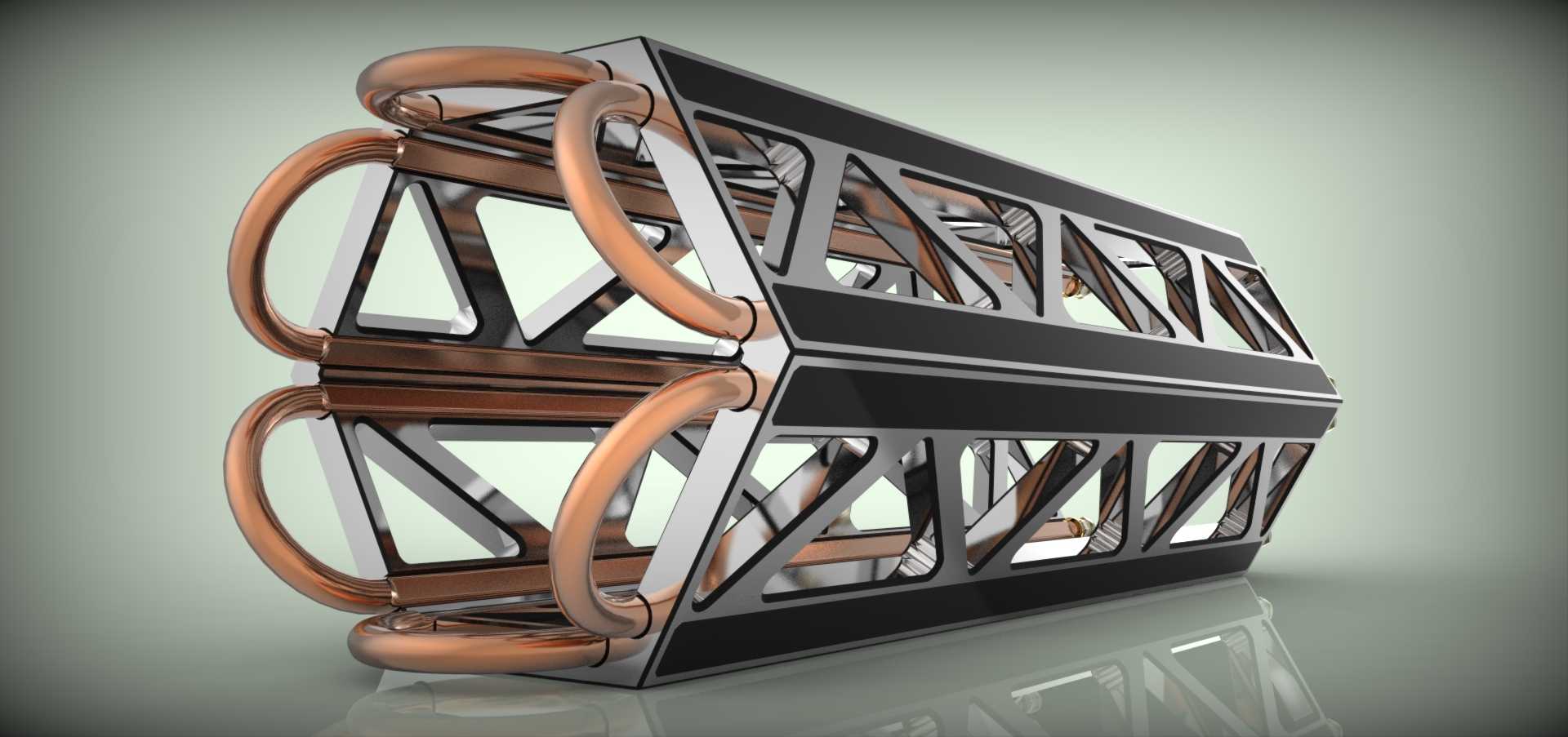

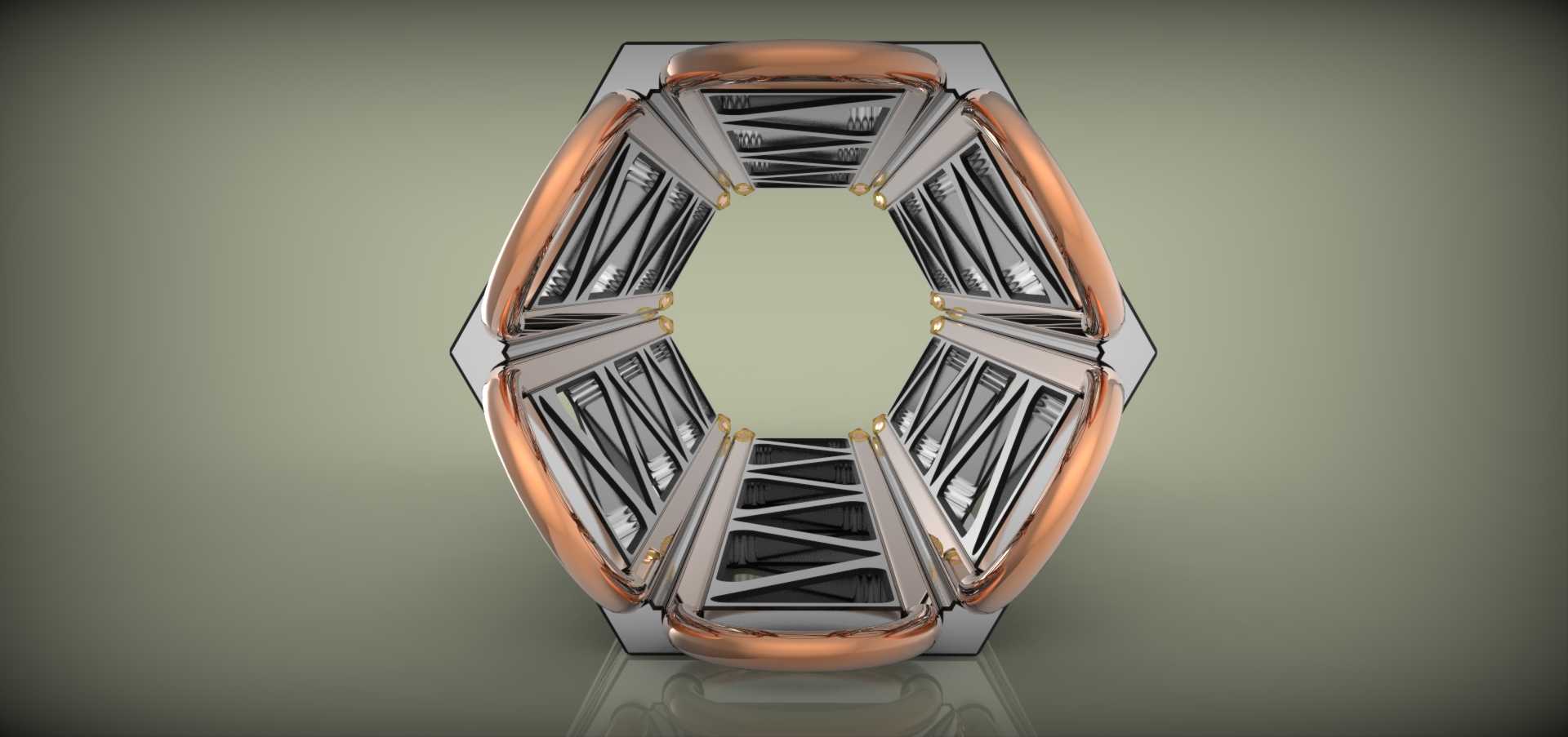

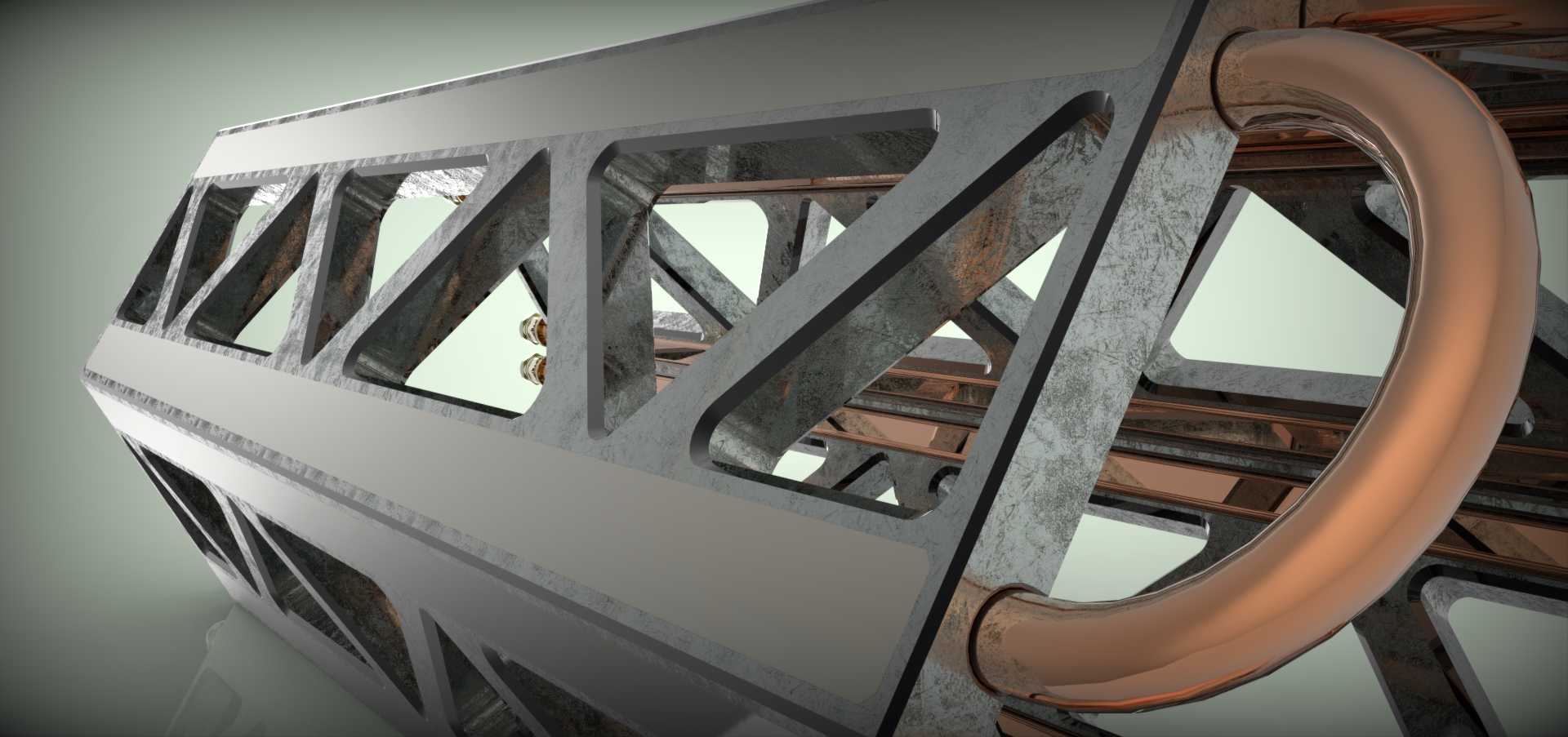

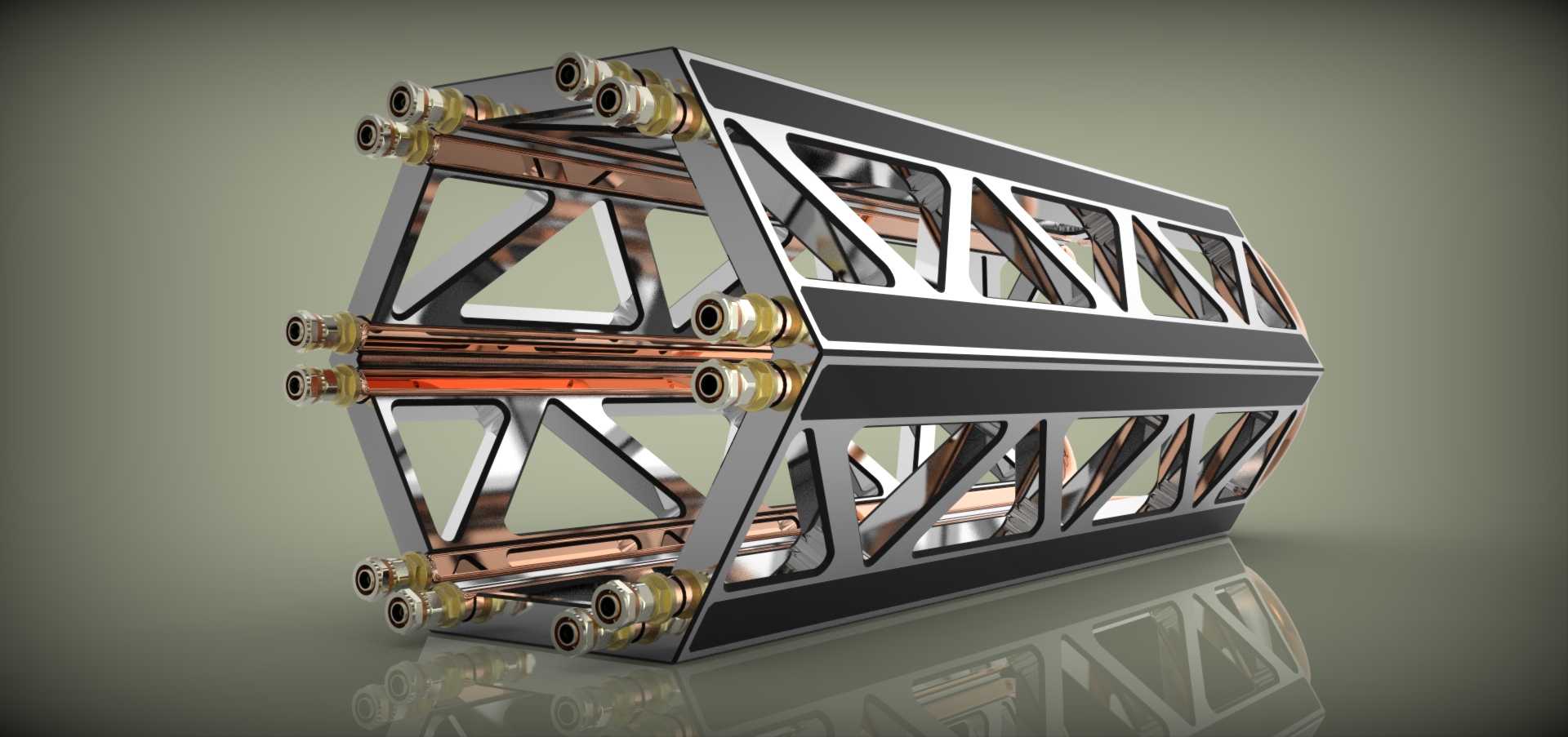

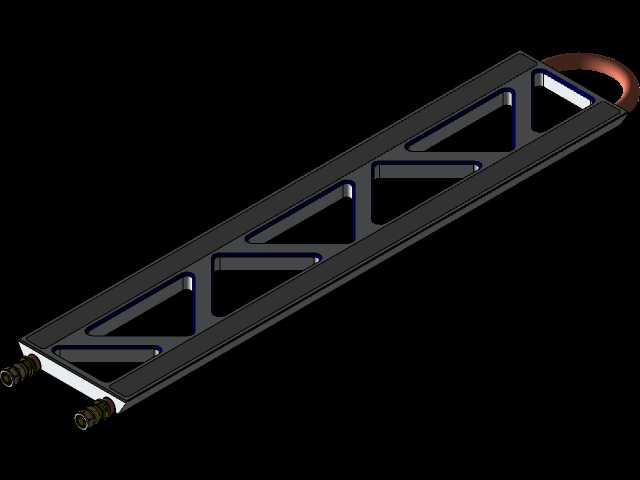

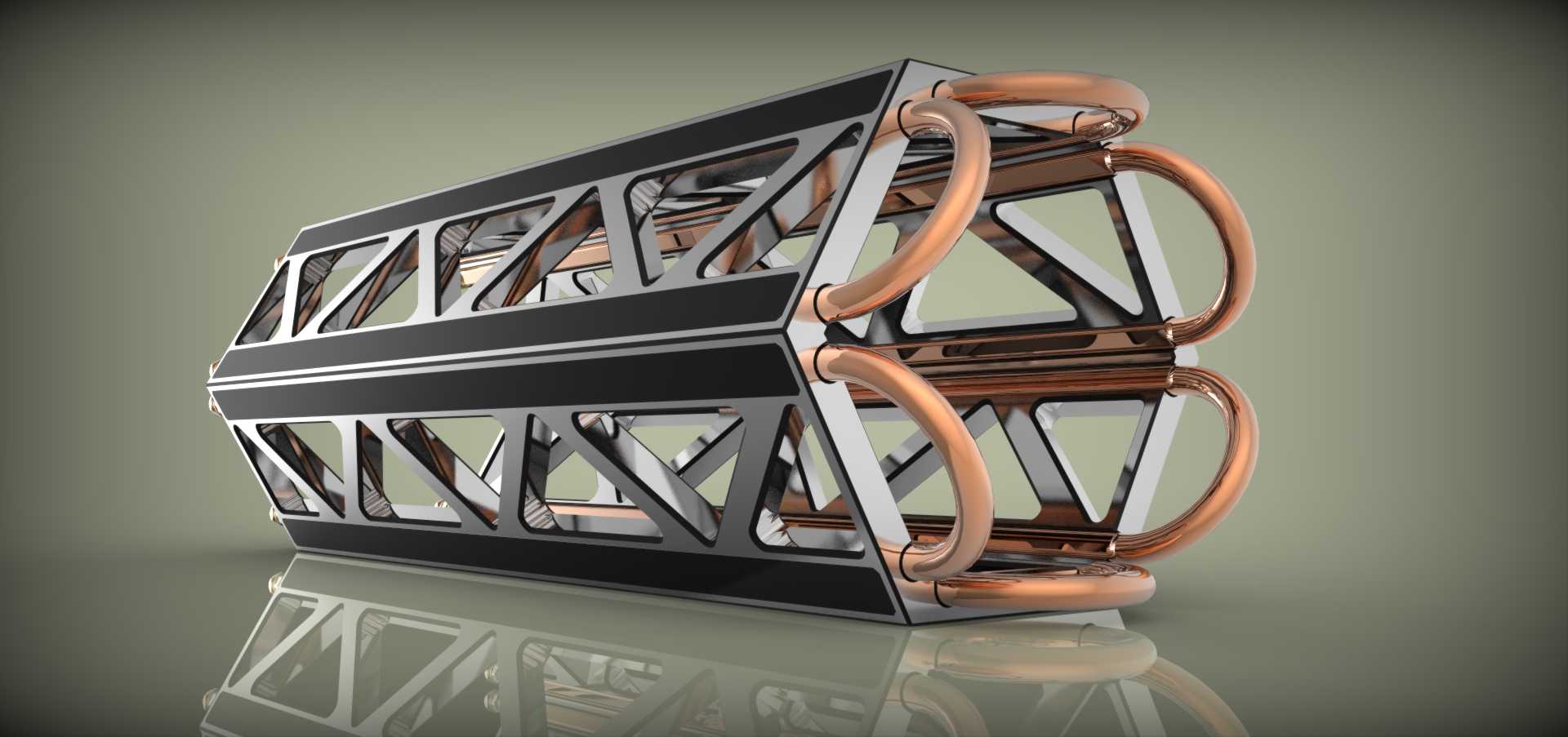

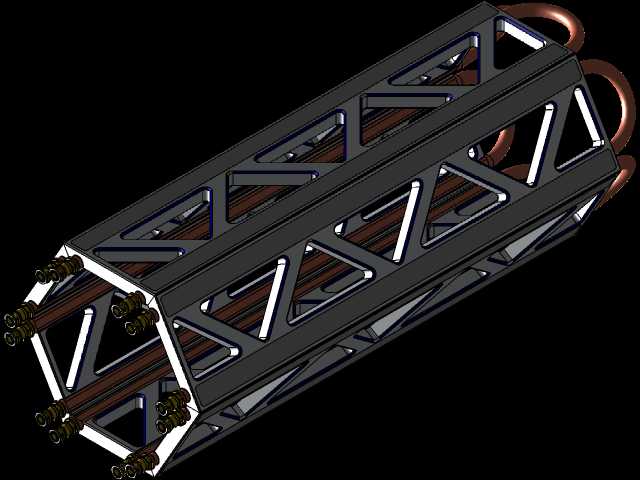

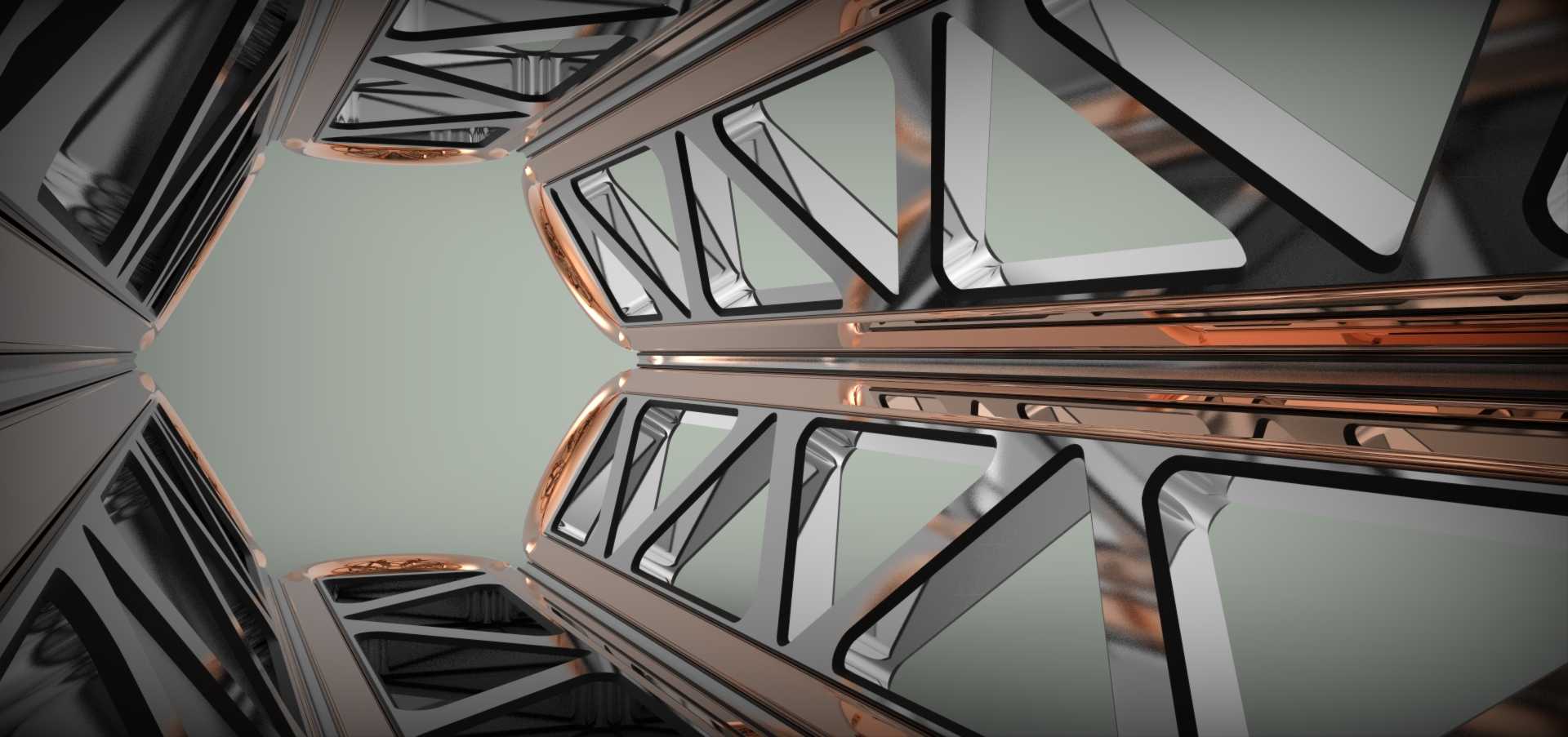

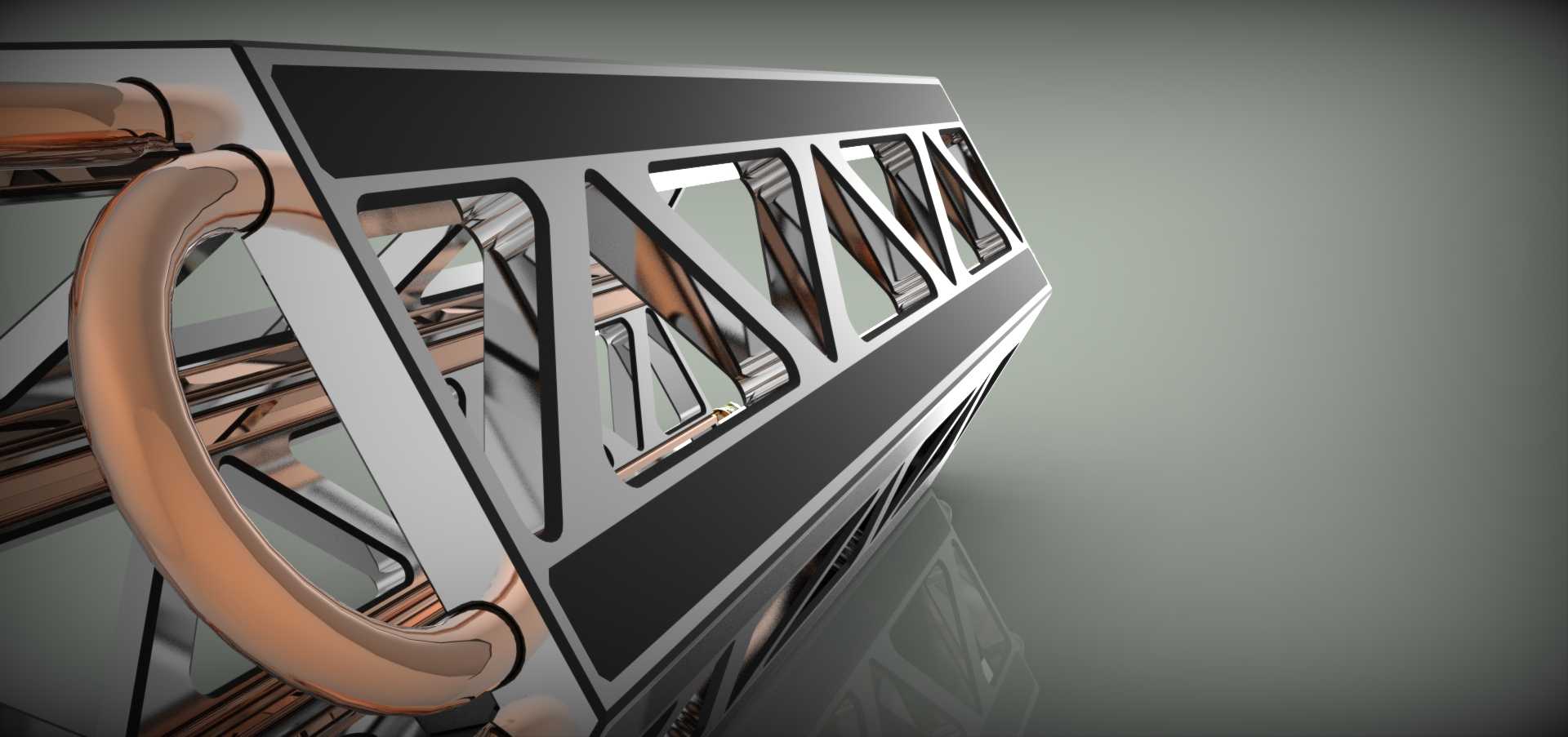

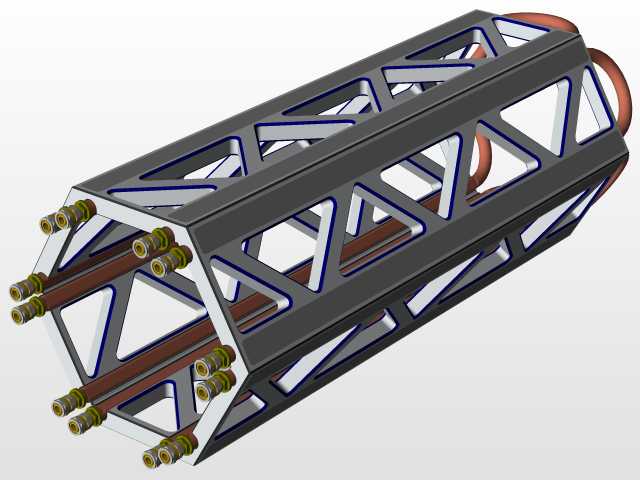

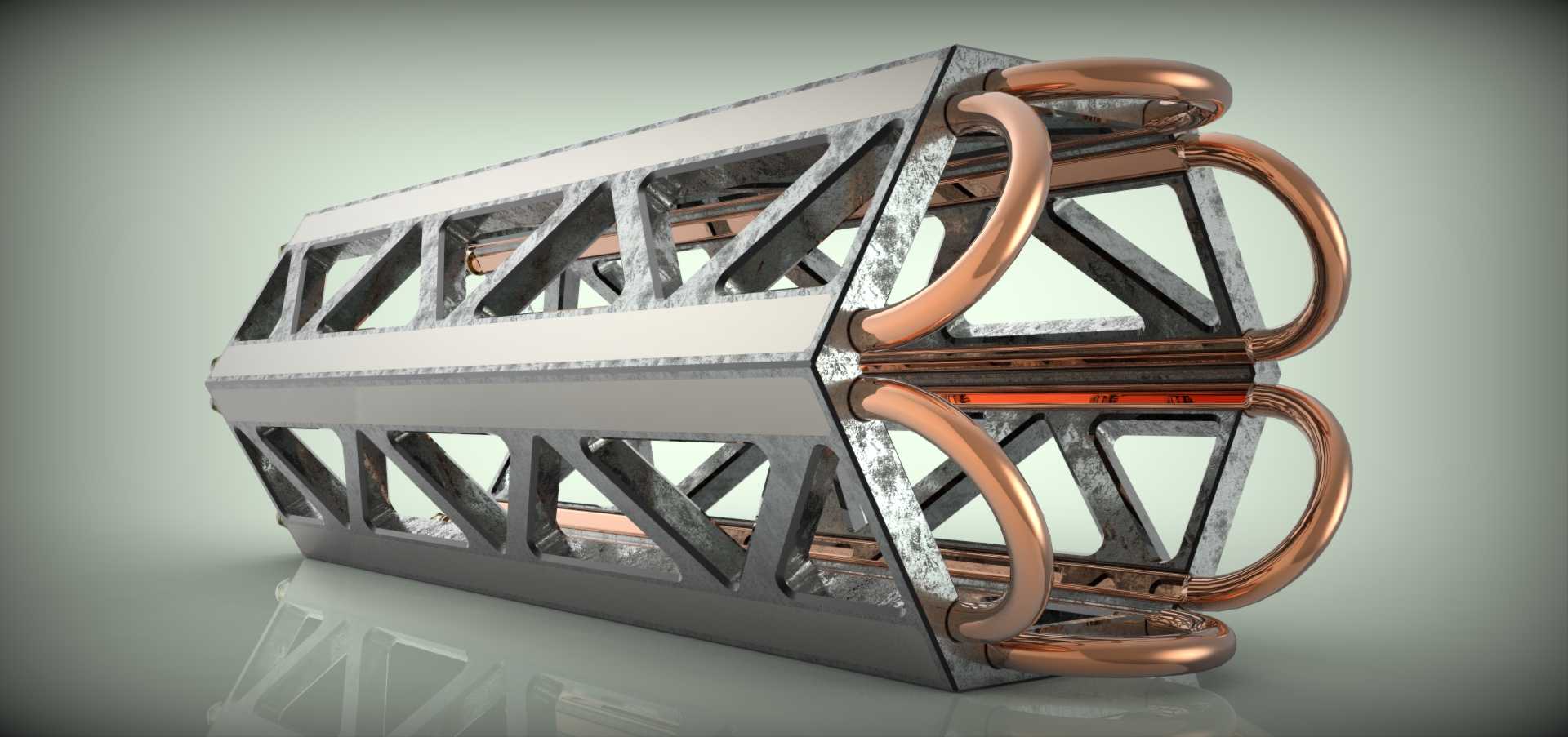

整体结构采用桁架式镂空主体框架搭配环形铜质热管的组合设计思路，主体框架选用轻量化高强度金属材质加工，侧面采用三角形镂空桁架构型，在大幅削减整体自重的同时，最大化拓展了结构与空气的接触换热面积，框架表面做黑化哑光处理，既提升了辐射换热效率，也具备一定的抗腐蚀抗氧化能力，适配工业场景下复杂的使用环境。环形铜热管采用内嵌式安装方式与主体框架紧密结合，利用铜质材料优异的导热性能以及热管内部工质的相变传热特性，能够将功率器件安装面的集中热量快速传导至整个框架的各个换热区域，避免局部热点堆积，相比传统实心铝挤型散热器，同等散热能力下自重可降低四成以上，换热效率提升近三成。

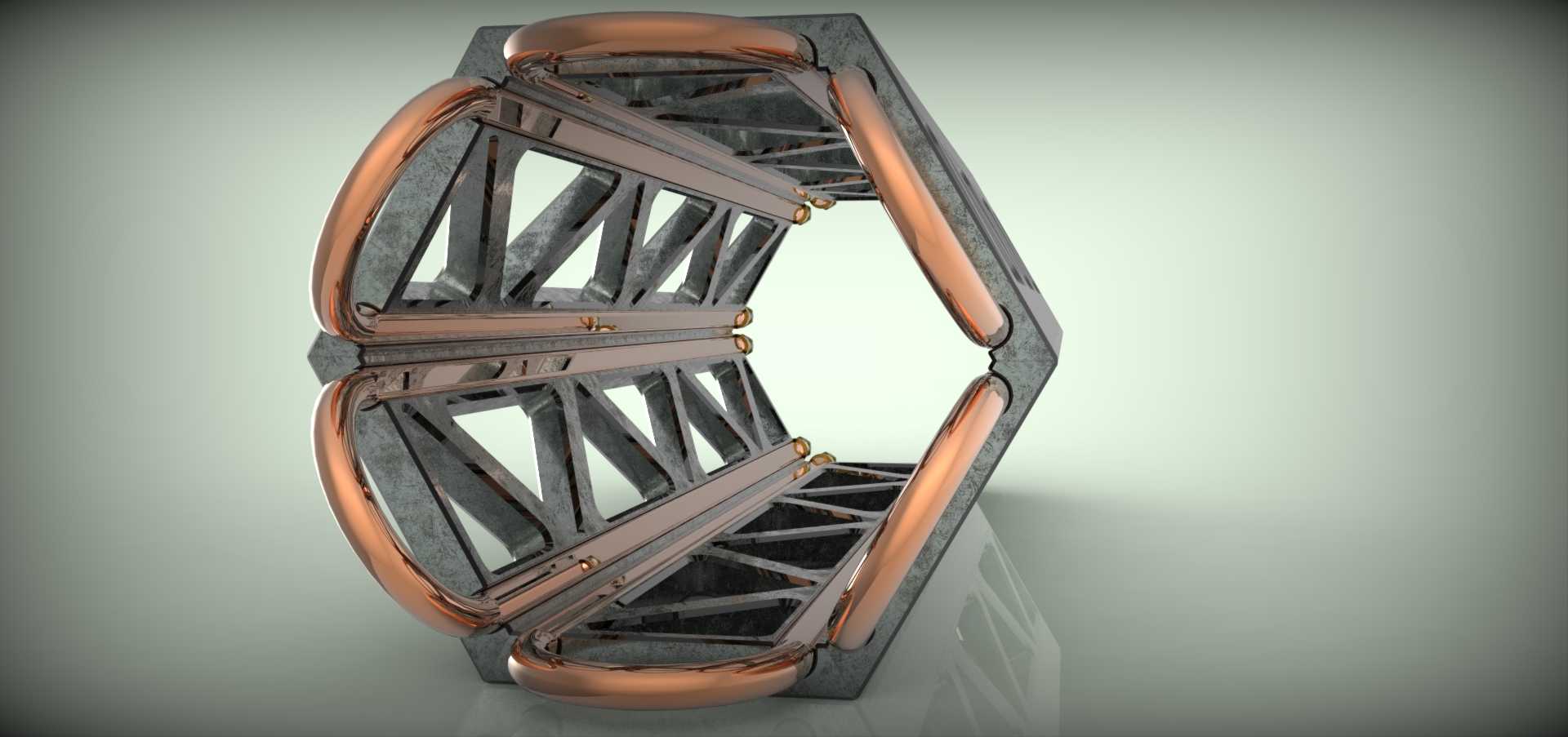

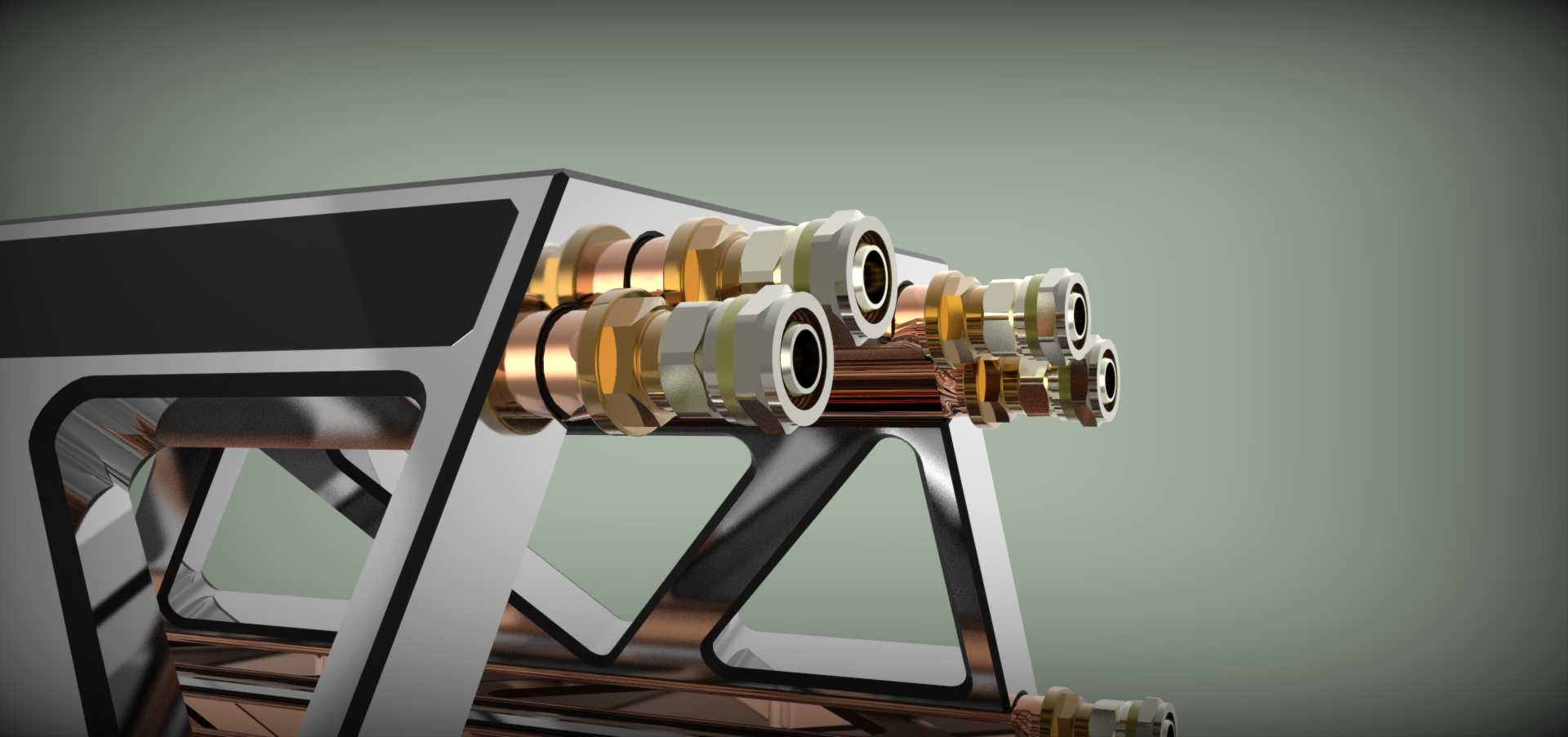

在安装边界设计上，该散热结构的底部预留有平整的功率器件贴合安装面，可适配标准封装的大功率功率模块安装尺寸，安装面平面度控制在较高精度范围，能够保证与发热器件表面的紧密贴合，降低接触热阻；整体外形采用规整的类棱柱构型，外部无突出的尖锐结构，既可以适配密闭式设备机箱的内部安装空间，也可搭配强制风冷风道使用，安装固定点位预设在框架底部两侧，可通过标准紧固件快速完成与设备基板、PCB板或者安装支架的固定，适配不同安装方向的使用需求。结构两侧的环形热管端头做圆弧过渡处理，既避免了安装过程中划伤操作人员或者周边线缆，也优化了空气流过时的流场分布，减少风阻带来的能耗损失，在自然对流场景下也能依靠结构自身的烟囱效应带动空气流动，带走换热表面的热量。
