工业液压系统集成控制柜体设计

这款液压中央控制柜体，是面向带分布式液压执行单元的工业生产场景打造的核心操控载体，常见应用于冶金生产线液压工位、重型装备装配车间、工程机械设备液压测试台、橡塑成型设备液压动力单元配套等场景，承担整套液压系统的动力调度、状态监控、操作指令下发的核心作用，是连接操作人员与整套液压执行回路的交互中枢。

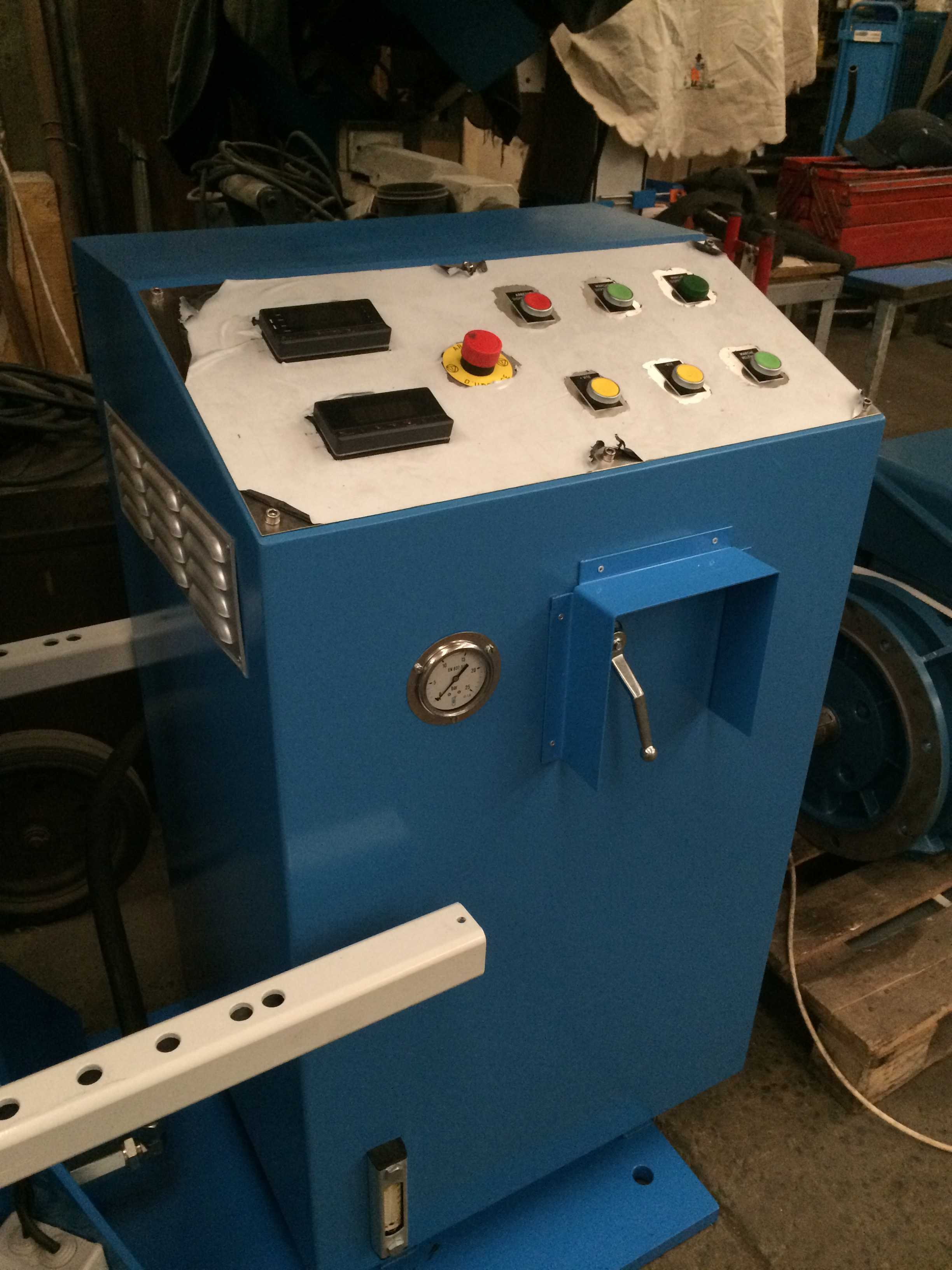

从实际用途来看，该柜体整合了液压系统的压力显示、启停控制、状态预警、应急操作等全部核心交互功能，操作人员无需靠近高压液压管路与执行元件，在柜体位置即可完成整套液压系统的开机预热、压力调节、回路切换、急停断电等全流程操作，既能够提升液压系统操作的便捷性，也能有效规避高压液压元件泄漏、喷溅带来的作业安全风险。柜体正面斜置的操作面板采用人体工学倾角设计，操作人员站立操作时视线可自然覆盖所有显示仪表与按钮，无需弯腰或抬手过度，长时间值守操作也不易产生疲劳。

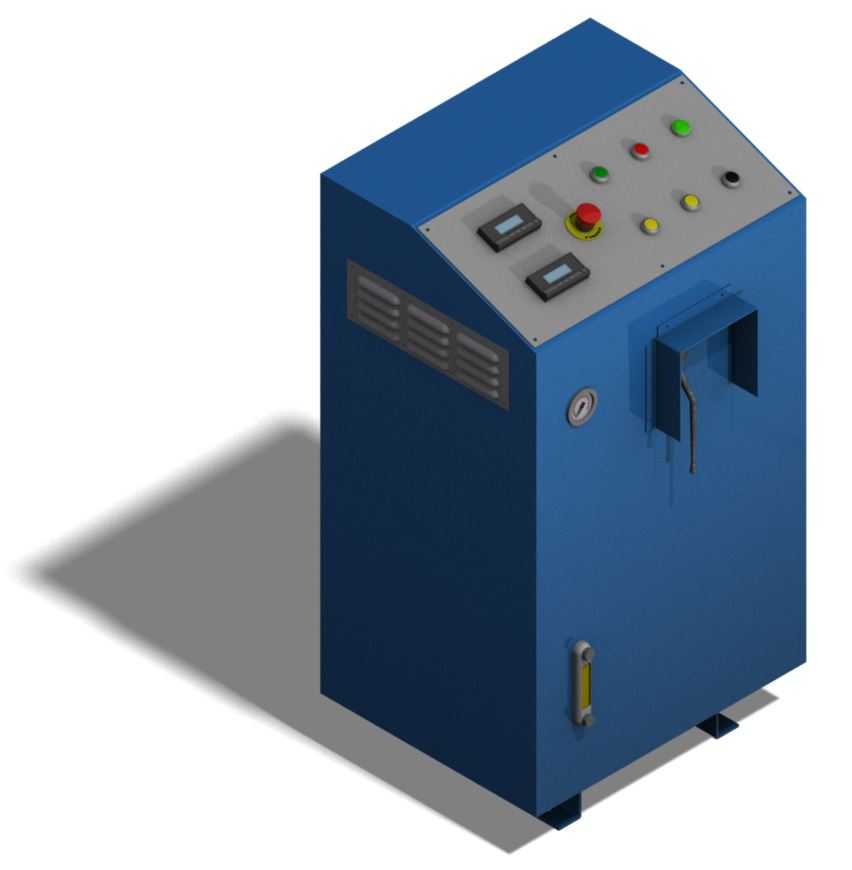

在功能特性设计上，面板区域集成了两块数显压力检测仪表，可实时显示主回路与分支回路的液压油压力数值，方便操作人员随时掌握系统负载状态；不同功能的按钮采用行业通用的色彩编码，红色带防护盖的急停按钮设置在面板最易触碰的核心位置，突发异常时可第一时间拍下切断系统动力；绿色启动按钮、黄色复位按钮、红色停止按钮按操作逻辑顺序排布，降低误操作概率；面板预留的扩展接口可后续加装压力调节旋钮、流量显示表等拓展元件，适配不同复杂度的液压系统需求。柜体侧面设置了通风格栅，可保障柜内电气元件的散热需求，避免长时间运行时积热导致元件老化；下部设置的透明油位观察窗，可直接查看柜内集成的液压油箱液位状态，无需额外打开柜门即可判断是否需要补充液压油；柜门采用内嵌式拉手设计，避免外部磕碰导致拉手变形，同时减少柜体外部突出结构带来的安全隐患；柜体底部设置的支撑脚座，可将柜体抬离地面，避免车间地面积水、油污侵蚀柜体底板，同时预留的安装孔位可直接通过膨胀螺栓将柜体固定在地面，适配车间长期固定安装的使用需求。

从设计思路来看，整体采用一体式集成结构，将液压系统的控制电气单元、小型动力油箱、阀组安装空间全部整合在柜体内，无需额外拆分搭建控制箱与动力单元，大幅减少现场安装的布线与管路连接工作量；柜体外壳采用加厚钣金折弯成型，外部做工业蓝色喷塑处理，兼具抗油污、耐锈蚀、防磕碰的特性，适配车间复杂的作业环境；整体外形采用方正立方体结构，安装时可直接贴靠车间墙面或设备侧边布置，无需预留过多侧边操作空间，对车间狭小安装场景的适配性更强，柜体的走线全部采用内部隐藏式布置，外部无裸露线缆，既美观也能避免车间作业时线缆被剐蹭破损的风险。
