标准化塑壳断路器布局专用配电箱结构

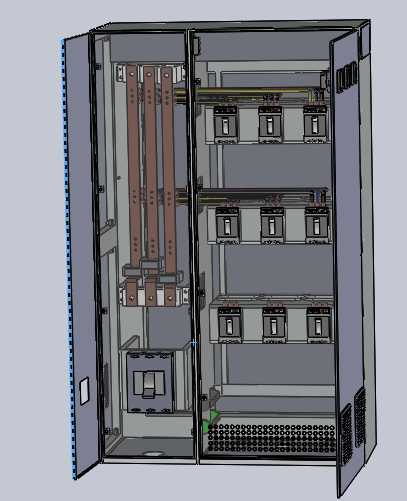

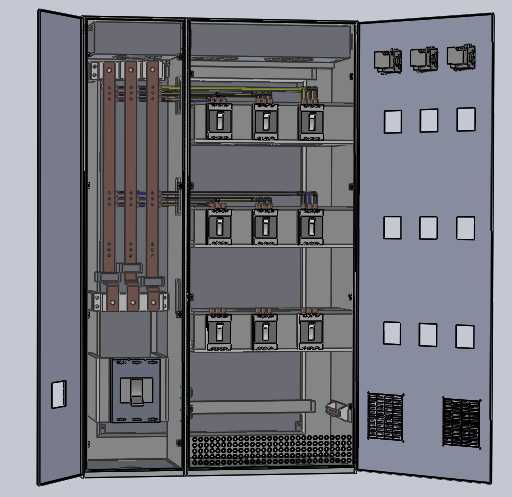

这款配电箱主要面向工业厂房、商业楼宇、民用建筑的低压配电场景使用，作为末端配电回路的集成承载装置，承担着电能分配、线路过载保护、短路防护、回路分断控制的核心作用，能够为下游的用电设备、照明回路、动力负载提供稳定的配电接入与故障防护能力，适配常规低压交流配电系统的安装需求。在功能特性上，这款配电箱完全围绕标准化塑壳断路器的安装需求做适配设计，内部预留了规整的元件安装位，可同时容纳多台不同电流规格的塑壳断路器，排布上按照回路分级的逻辑做分层布局，上方预留进线母排的安装空间，下方对应各出线回路的断路器安装位，每一个元件位都预留了标准的安装卡扣固定点位与接线操作空间，既能够保证断路器安装后的稳固性，也能给现场接线、后期运维检修留出足够的操作余量，避免元件排布过于紧凑导致的接线困难、散热不畅问题。箱体侧面预留了进出线的敲落孔位，可根据现场布线的方向选择不同位置开孔，适配上进下出、下进上出、侧进侧出等多种布线方式，箱体下部设置了通风格栅结构，能够在设备运行过程中形成自然对流散热通道，及时带出断路器分合过程中产生的热量，避免箱内温度过高影响元件使用寿命与动作可靠性。在设计思路上，这款配电箱完全遵循标准化、模块化的设计逻辑，摒弃了传统配电箱定制化开孔、随意排布元件的设计方式，所有元件安装位的尺寸都匹配主流规格塑壳断路器的安装尺寸，不需要现场额外做安装板的打孔加工，直接将断路器卡装到预留位即可完成元件固定，大幅降低现场安装的施工工作量，同时统一的排布逻辑也让后期的回路标识、运维排查更加便捷，运维人员可以按照固定的排布逻辑快速定位对应故障回路，缩短故障排查与停电恢复的时间。在外形尺寸与安装边界上，这款配电箱采用双开门的柜体结构，整体宽度适配常规墙面安装与落地安装的空间要求，柜体深度预留了足够的母排、接线端子、二次控制线的布线空间，安装时可根据场景选择壁挂式固定或者落地式支架安装，柜体门板与箱体之间采用密封结构，能够满足常规室内配电场景的防护要求，避免灰尘、杂物进入箱内影响元件正常运行，门板上对应每个断路器的操作位置预留了操作空间，关闭箱门后也可直接操作断路器分合，不需要频繁开启箱门，兼顾了防护性与操作便捷性。
