多规格电力变压器集群布置方案

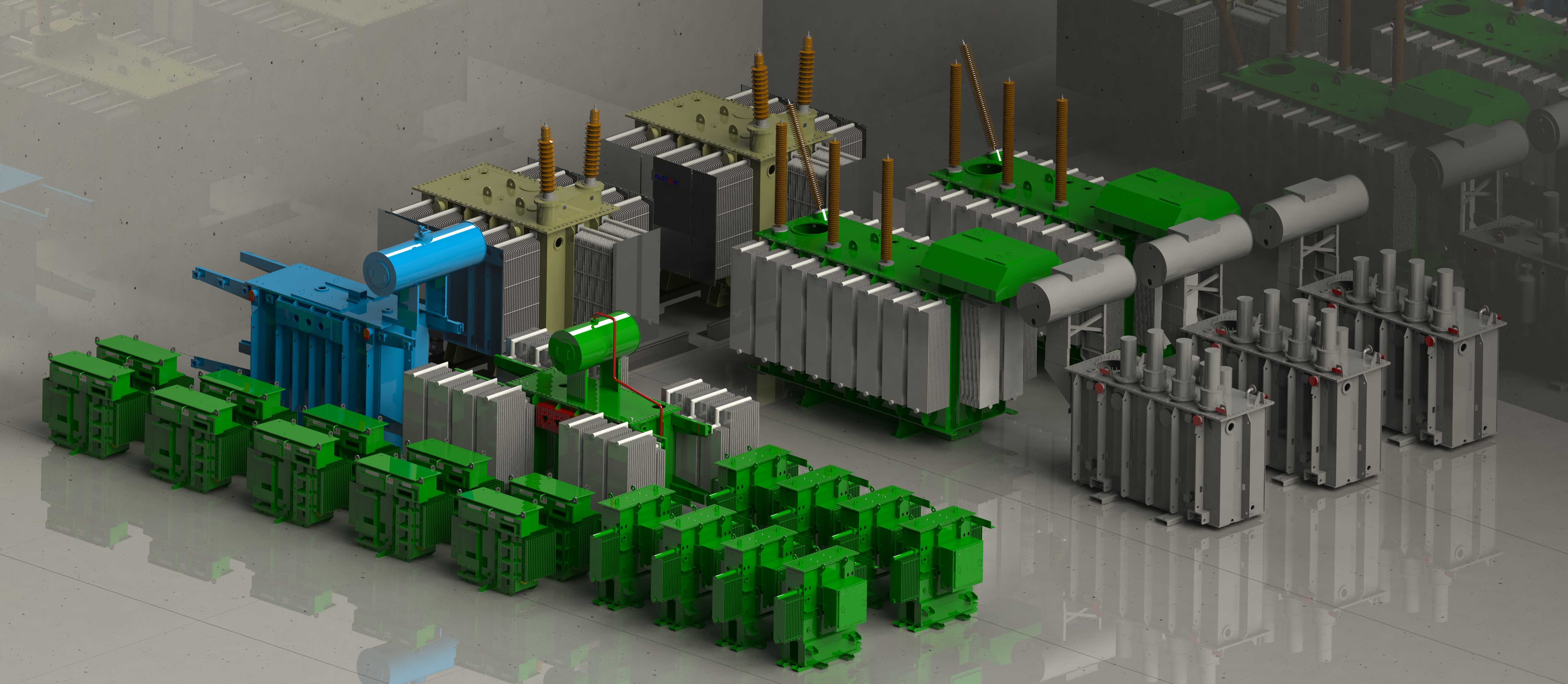

这套布置方案主要面向城市区域变电站、工业园区集中配电中心、大型工矿企业内部输配电站点的规划设计场景，覆盖从高压进线侧到中压分配侧的全链路变压设备排布需求，能够适配不同负荷等级的供电保障要求，为站点的设备进场、管线衔接、运维通道预留提供直观的三维参照。方案中涵盖了不同容量等级、不同冷却形式的电力变压设备，包含大容量主变设备、中小容量分配变压设备以及配套的调压、整流类变压单元，可实现从高压输电网络到不同电压等级用电终端的电压转换、电能分配与电气隔离功能，部分带载调压结构的设备还能根据电网负荷波动动态调整输出电压，保障下游用电设备的供电稳定性，避免电压骤升骤降对精密生产设备、民用供电回路造成冲击。在设计思路上，整套布置严格遵循电力站点的安全运维规范，不同电压等级的设备之间预留了足够的安全绝缘距离，主设备周边预留了满足设备检修、部件更换的操作空间，同时结合设备的散热需求，将油浸式风冷设备排布在通风条件最优的区域，将小型封闭式设备排布在靠近出线侧的位置，缩短低压侧供电线缆的铺设长度，减少线路传输过程中的电能损耗。设备排布同时兼顾了管线走向的合理性，高压进线侧统一朝向站点的进线廊道，低压出线侧对应下游配电回路的铺设方向，避免不同电压等级的线缆交叉排布带来的安全隐患。从安装边界来看，整套集群布置的整体外轮廓适配常规户外变电站的场地尺寸要求，单台主变设备的安装基座预留了对应设备的固定螺栓点位与油池容纳空间，小型分配变压设备的排布间距满足日常巡检的通行要求，设备顶部的高压套管、接线端子与周边构筑物、其他设备的安全距离符合电力施工规范，既能够保障站点满负荷运行时的设备安全，也为后续的设备扩容、部件更换预留了充足的调整空间，可直接用于电力站点的前期规划交底、施工方案模拟以及运维人员的岗前场景培训。
