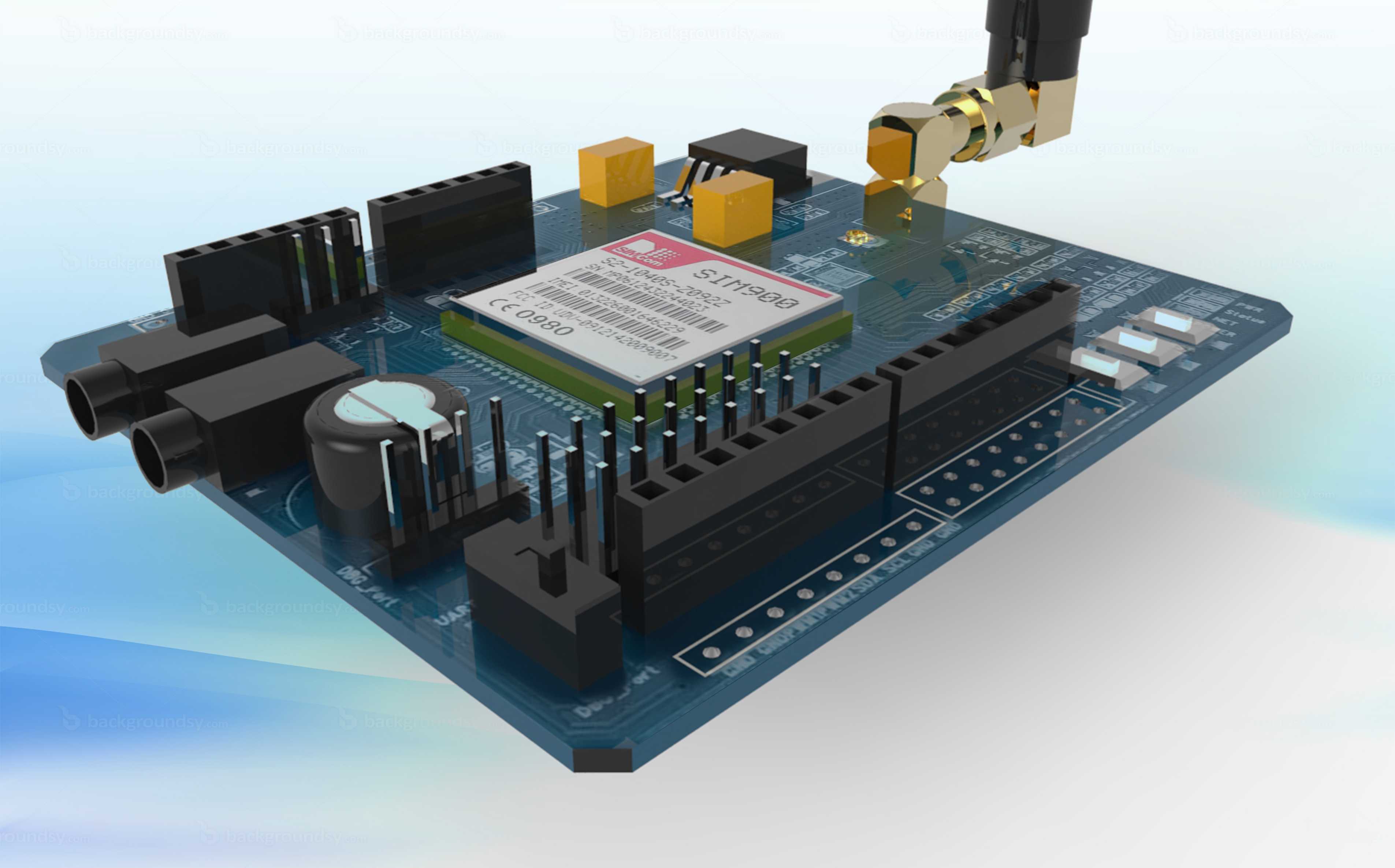

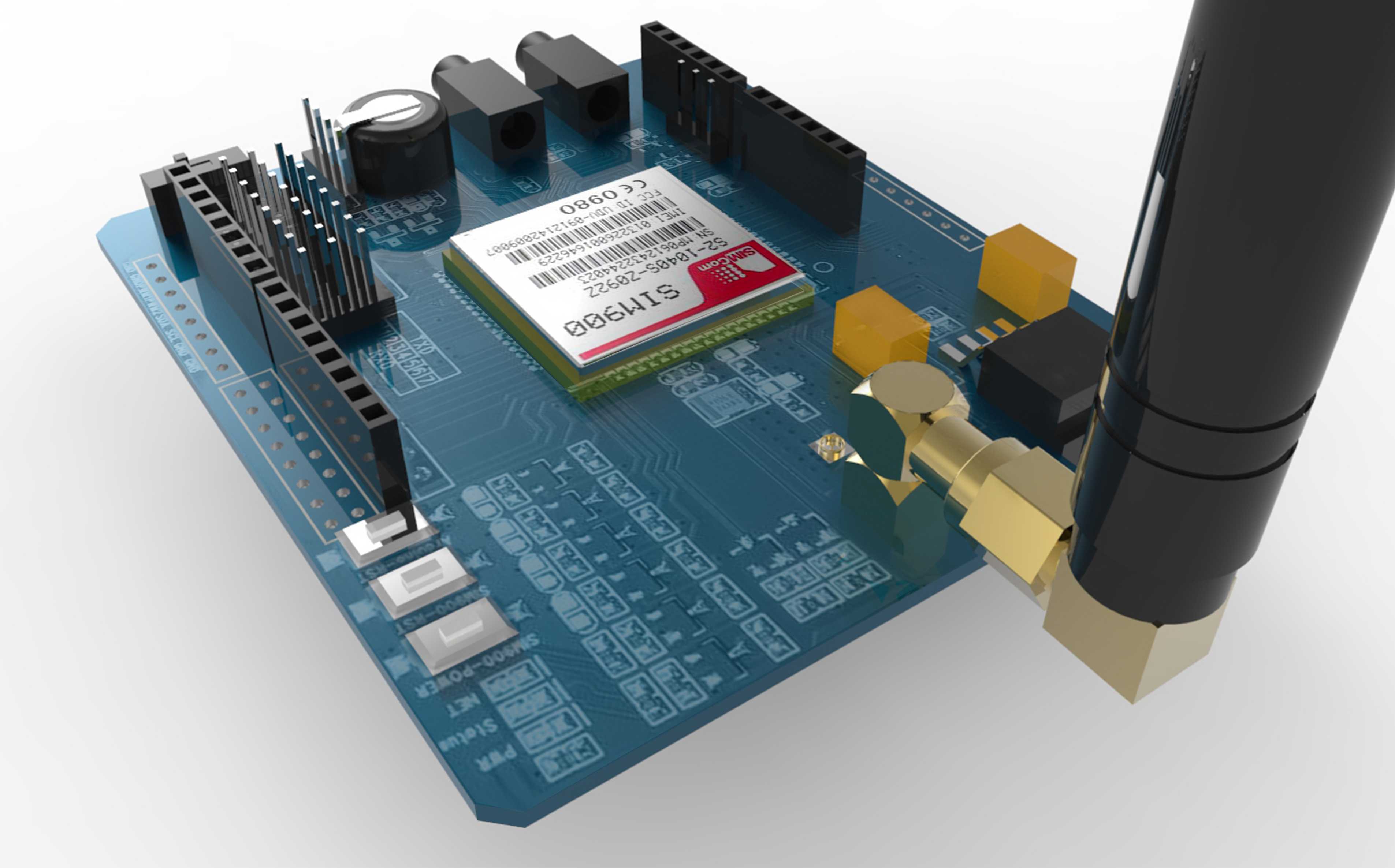

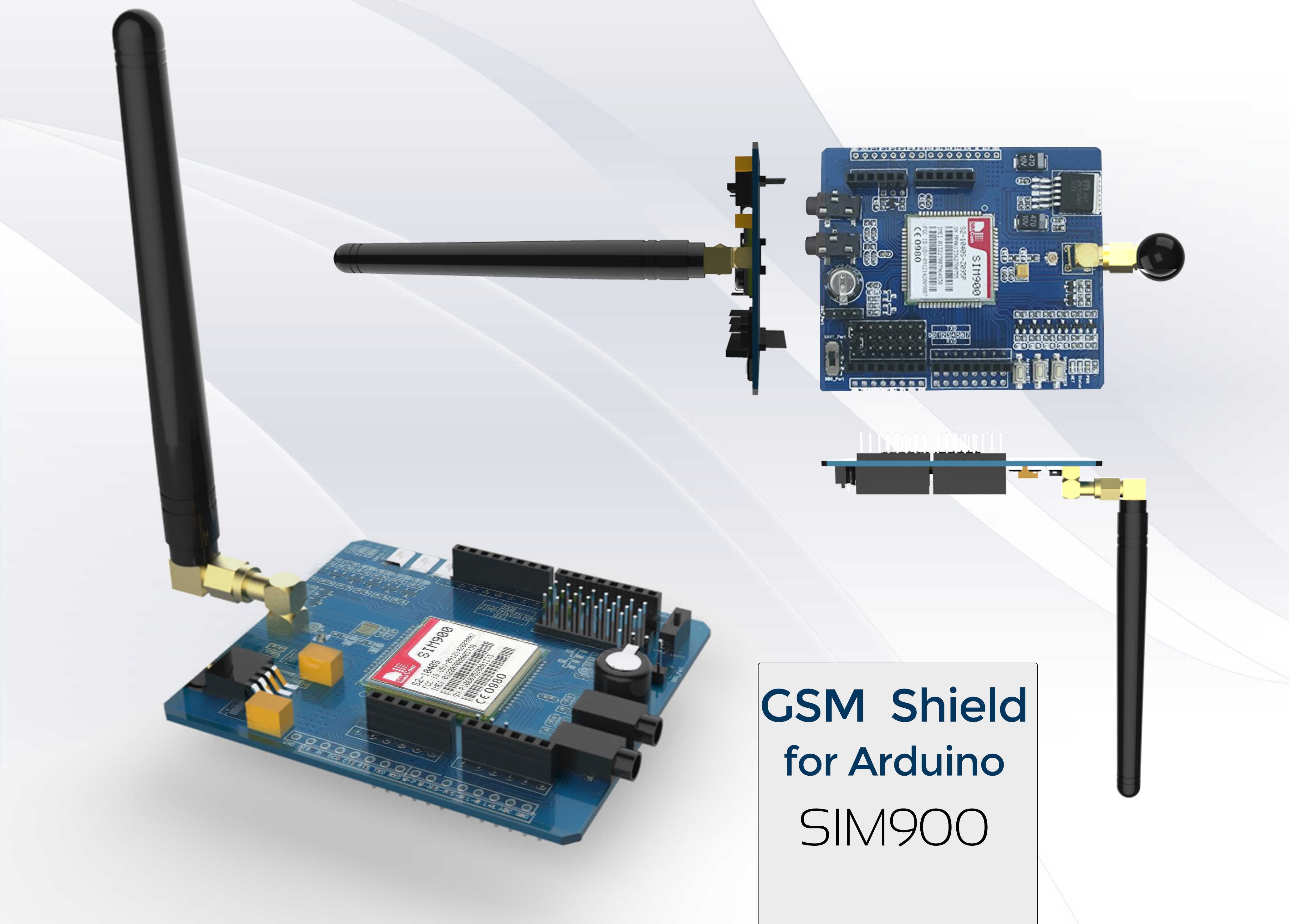

适配Arduino的GSM SIM900通讯扩展板结构设计

这款适配Arduino开发平台的GSM SIM900通讯扩展板，主要面向嵌入式物联网开发、远程数据采集、简易通讯终端搭建等应用场景，可直接叠装在标准Arduino主控板上，为开源硬件项目补充移动蜂窝通讯能力，无需额外搭建复杂的通讯外围电路，就能实现短信收发、语音拨号、GPRS数据透传等核心功能，常被应用在智能家居远程告警、农业环境监测数据回传、工业设备远程状态上报、校园简易通讯实验装置等项目中。

从功能特性来看，该扩展板集成了SIM900通讯核心模组，板载了标准SIM卡卡槽、射频天线连接座、电源稳压电路、状态指示元件以及与Arduino完全匹配的排针接口，同时预留了音频输入输出接口，可直接对接驻极体话筒与扬声器实现语音通话功能；板载的电平匹配电路能够兼容Arduino主控的IO口电平，避免不同电压域的器件直接对接造成的硬件损坏，电源部分支持宽压输入，可适配外接锂电池或者外部直流电源供电，满足不同场景下的供电需求。

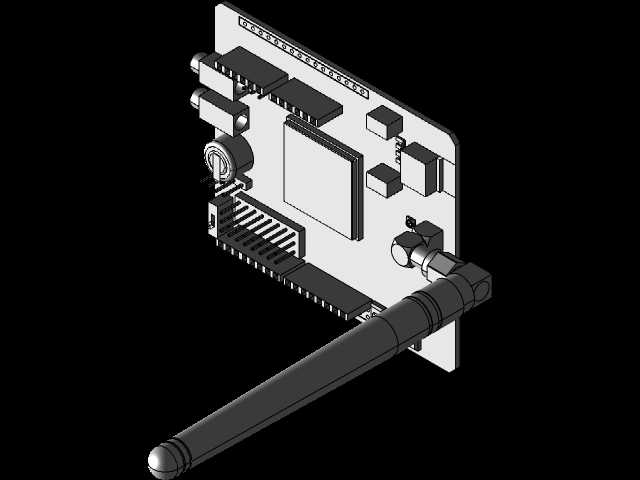

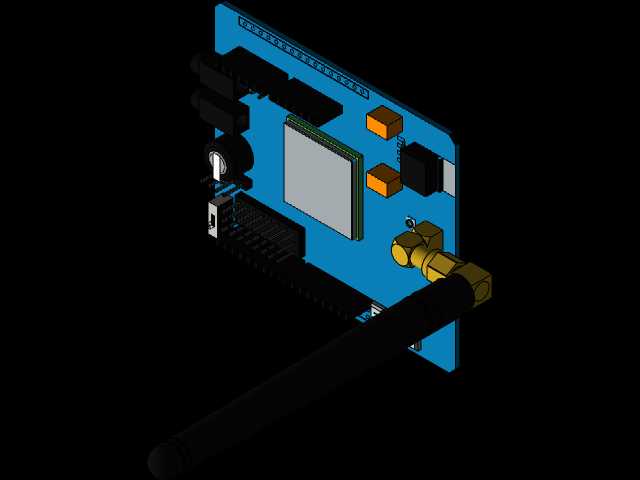

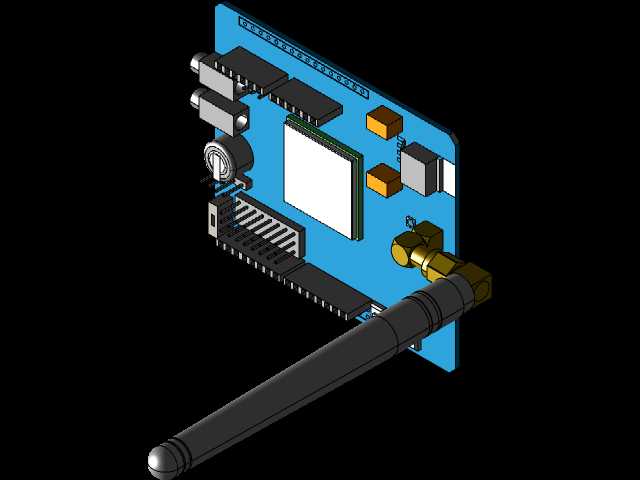

设计思路上，这款扩展板完全遵循Arduino标准扩展板的叠装规范，整体外形尺寸与标准Arduino Uno板型完全匹配，安装孔位、排针间距均严格对齐主控板的对应位置，叠装后不会出现结构干涉，也不会遮挡主控板上的USB接口、电源接口等常用外接端口；射频天线座布置在板边位置，外接棒状天线后不会与板上其他元件产生空间冲突，天线的安装空间预留充足，可兼容不同长度的棒状GSM天线，也可通过转接线外接高增益吸盘天线提升信号接收能力。

安装边界方面，该扩展板叠装在Arduino主控板上后，整体堆叠高度控制在合理范围内，排针采用标准2.54mm间距设计，除了直接叠装使用外，也可通过杜邦线连接其他主控板使用，板上的高元件比如天线座、音频接口、电源接口均布置在板边区域，中间区域仅布置低矮的贴片元件与SIM卡座，既保证了元件布局的合理性，也避免了高元件堆叠造成的空间浪费，同时板边预留的固定孔位可配合铜柱将整套开发板固定在设备外壳内部，满足项目成品化安装的固定需求。
