19英寸2U规格音频接口机架面板

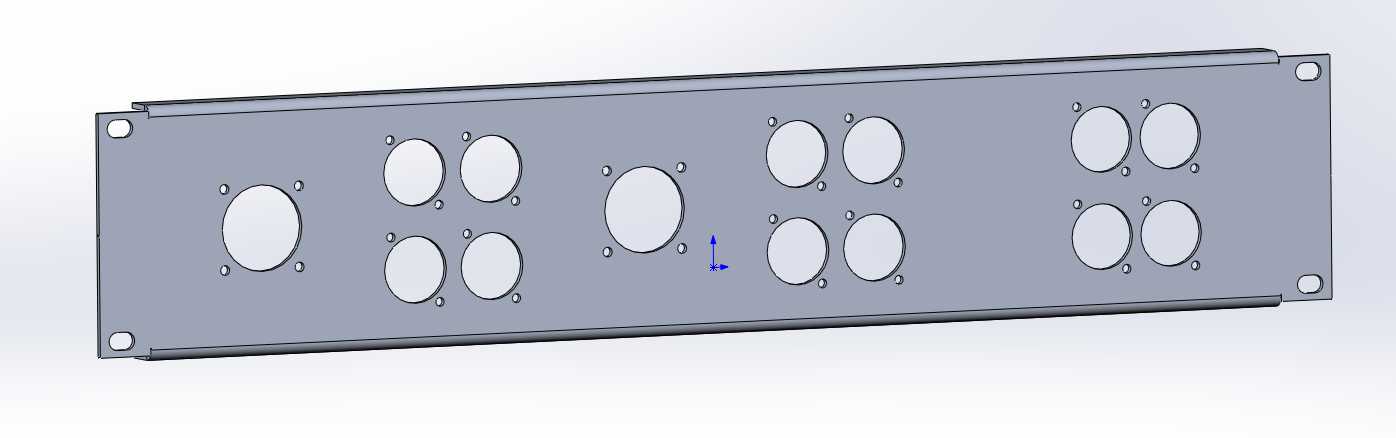

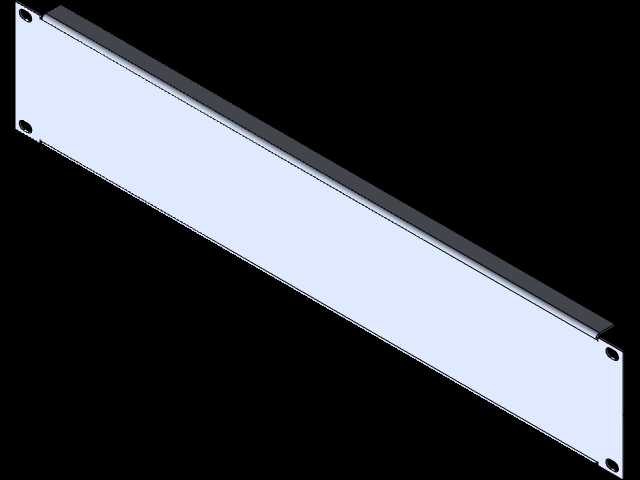

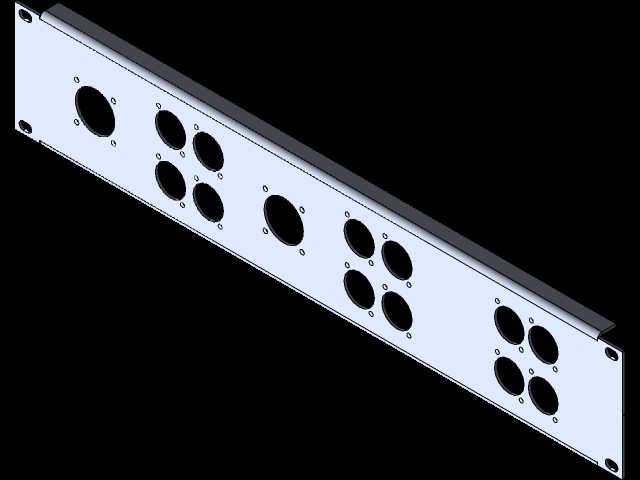

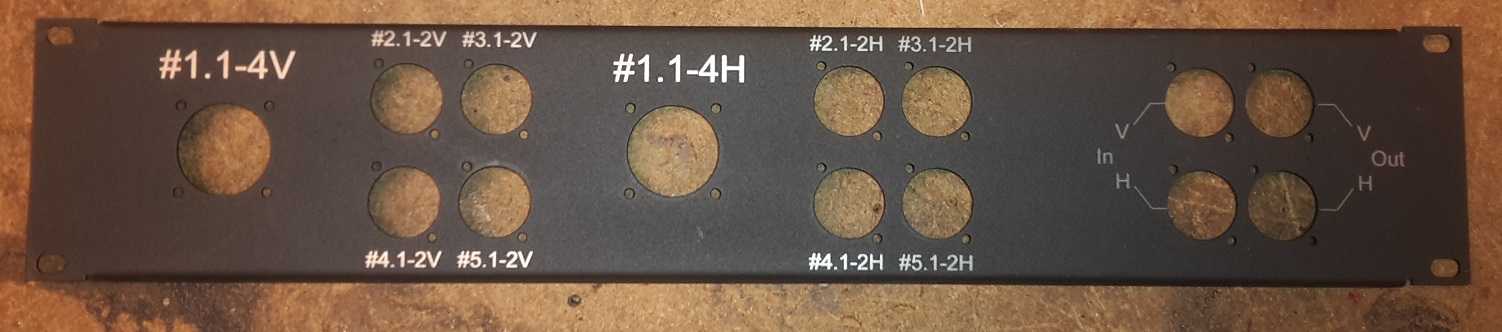

在专业音视频系统集成、演播室搭建、现场演出扩声、机房音频设备部署等场景中，标准化的机架安装面板是保障设备规整排布、接口统一对接、后期运维便捷的核心零部件，本次设计的19英寸2U机架面板，正是针对专业音频信号接驳场景开发的专用安装构件。该面板适配标准19英寸工业机柜的安装规范，高度遵循2U机架单元的通用尺寸要求，可直接嵌入标准机柜的对应安装位，无需额外改造机柜安装梁，面板两侧预留的标准安装孔位，可配合机柜螺丝实现快速固定，安装后与相邻机架设备保持齐平的外观效果，不会出现突出或凹陷的错位问题，满足机房设备整齐排布的视觉与安装规范要求。从功能设计来看，这款面板针对专业音频系统的常用接插件需求做了精准的孔位布局，面板上预留的多组不同规格安装孔，可适配2个Neutrik NL8型音箱接口、8个NL4型音箱接口以及4个卡侬型音频接口的安装固定，所有孔位的中心间距、开孔直径都严格匹配对应接插件的安装尺寸，接插件装入后可通过自带的固定卡扣或螺丝与面板牢牢锁紧，不会出现松动、移位的问题，能够同时满足多组音箱信号传输、平衡音频信号接驳的使用需求，避免了现场临时开孔、孔位错位导致的接插件安装歪斜、信号接触不良等问题。在设计思路上，这款面板采用一体化平板式结构，整体选用金属板材加工成型，具备足够的结构强度，长期安装使用不会出现弯折变形的情况，面板表面做平整化处理，后续可根据使用需求做涂漆、激光蚀刻标识等后处理，在对应接口位置蚀刻通道编号、接口类型标识，方便现场施工与后期运维时快速识别对应接口，减少接线错误的概率。面板的边缘做了倒角处理，安装与维护过程中不会划伤施工人员的手部，也不会剐蹭连接的音频线缆外皮，提升使用过程中的安全性。从安装边界来看，面板的厚度适配标准接插件的尾部接线空间，装入机柜后，面板后侧预留的空间足够容纳接插件的尾部接线端与线缆弯折半径，不会出现线缆被挤压、弯折半径过小导致的信号传输受损、线缆断裂等问题，同时面板的整体宽度严格匹配19英寸机柜的内安装间距，不会与机柜两侧的安装立柱产生干涉，安装后可与上下位置的其他机架设备保持统一的安装间隙，保障机柜内部的通风散热空间顺畅，避免设备堆叠导致的散热不畅问题。这类标准化机架面板的应用，能够大幅提升音视频系统搭建的施工效率，减少现场加工的工作量，同时统一的接口布局也让后期的设备维护、线路调整更加便捷，是专业音频机架系统中不可或缺的基础安装构件。
