UCAN UCCB USB转CAN通讯转换器结构设计

　　这款USB转CAN通讯转换模块，是面向工业现场总线调试、嵌入式设备通讯对接场景开发的硬件结构，核心作用是实现USB接口与CAN总线之间的协议转换，打通上位机与CAN网络节点的数据交互链路，在工业自动化产线调试、车载CAN总线数据采集、智能硬件开发验证等场景中，是工程师手边常用的小型通讯工具。从结构设计逻辑来看，整体采用直插式USB公头作为上位机连接端，省去了额外的USB连接线，直接插入电脑USB端口即可使用，这种设计大幅缩小了模块的整体占用空间，避免了外接线缆带来的拉扯松动、接口接触不良等问题，适合在调试工位空间局促、多设备密集排布的场景下使用。

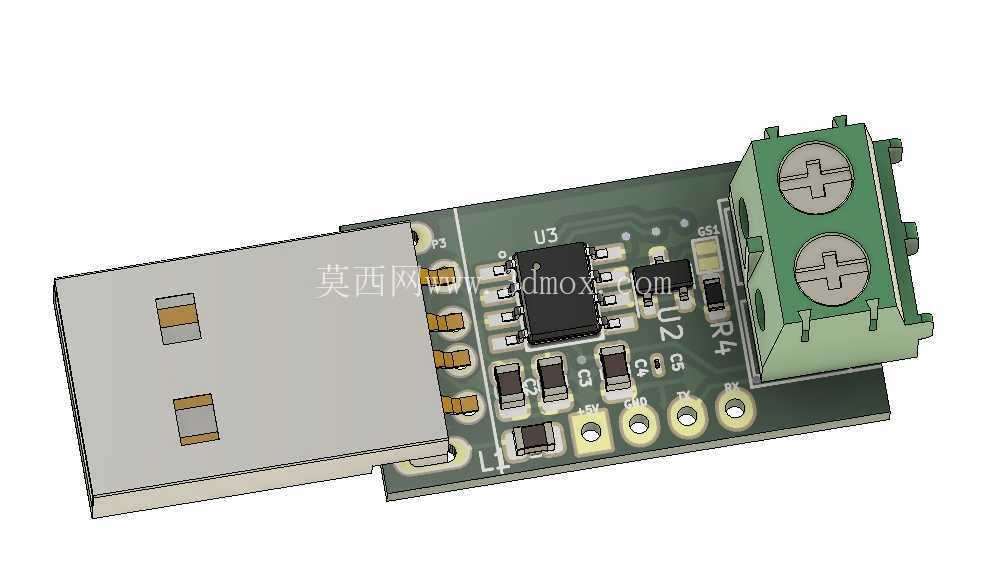

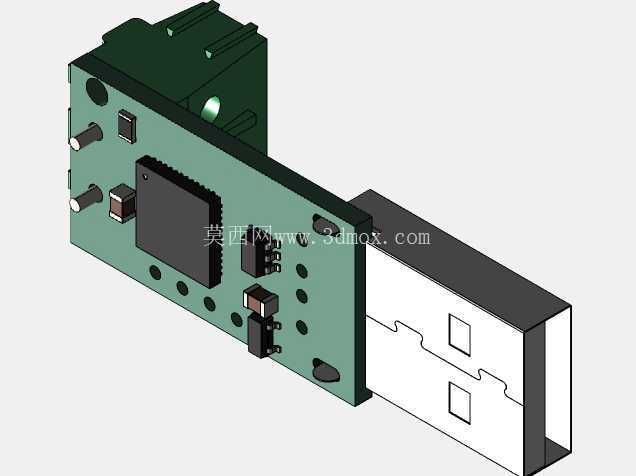

　　模块的CAN总线连接端采用绿色插拔式接线端子，端子带有十字防滑螺丝，接线时无需焊接，直接将CANH、CANL线缆剥线后插入端子孔位拧紧螺丝即可完成接线，端子的额定电流与耐压参数完全匹配CAN总线的通讯电平要求，同时端子的插拔结构也方便在不同测试节点间快速切换接线，提升现场调试效率。PCB板的布局遵循信号完整性设计原则，核心协议转换芯片布置在PCB中部位置，周边的阻容件按信号流向就近排布，减少信号走线长度，降低高频信号干扰；USB接口端的差分走线做等长处理，保证USB2.0通讯信号的传输稳定性，CAN总线端的走线远离电源回路，同时预留了终端电阻的焊盘位置，用户可根据总线长度需求自行选择是否焊接120Ω终端电阻，适配不同长度的CAN总线网络。

　　模块的外形尺寸控制在常规U盘大小范围内，USB公头的外伸长度符合通用USB接口的插拔尺寸规范，插入电脑USB端口后，模块本体不会遮挡相邻的USB接口，避免了多设备同时插接时的空间干涉问题；PCB板边缘做了圆角处理，防止拿取时划伤手部，板上预留的四个安装孔位可配合铜柱将模块固定在设备外壳内部，作为嵌入式设备的内置CAN通讯模块使用，安装孔的位置避开了板上的走线与元器件，不会造成电路短路风险。从实际使用的角度来看，这种直插式结构的转换模块相比带线式的转换器，更适合长期固定在调试工位或者嵌入到小型设备内部，没有线缆老化、接口松脱的隐患；接线端子的选型充分考虑了工业现场的接线习惯，无需专用工具即可完成接线操作，降低了现场使用的门槛。

　　板上的丝印标识清晰标注了各个引脚的功能定义、接线方向，即使是初次使用的工程师也能快速完成接线，不会出现接反CAN线导致通讯失败的问题；电源部分的电路做了过流保护设计，当总线端出现异常过压时，保护电路会快速切断回路，避免烧坏上位机的USB端口，提升了模块在复杂工业现场使用的可靠性。在结构细节上，USB金属外壳的厚度满足插拔强度要求，经过多次插拔后不会出现外壳变形、接口松动的问题；接线端子的塑料外壳采用阻燃材质，符合工业电子产品的防火要求，端子的螺丝采用防锈镀层，在潮湿的工业环境下也不会出现锈死无法拧动的情况。PCB板的板材选用常规FR-4材质，板厚1.6mm，兼顾结构强度与成本控制，板上的元器件全部采用表贴封装，波峰焊接后整体平整度好，不会出现元器件凸起导致安装干涉的问题。对于需要搭建CAN总线测试环境、给现有设备扩展CAN通讯功能的工程师来说，这款模块的结构设计充分考虑了实际使用中的各类细节，从接口选型、PCB布局到安装预留，都围绕便捷使用、稳定可靠的核心需求展开，既可以作为便携式调试工具随身携带，也可以作为固定模块集成到设备内部，适配多种不同的使用场景。
