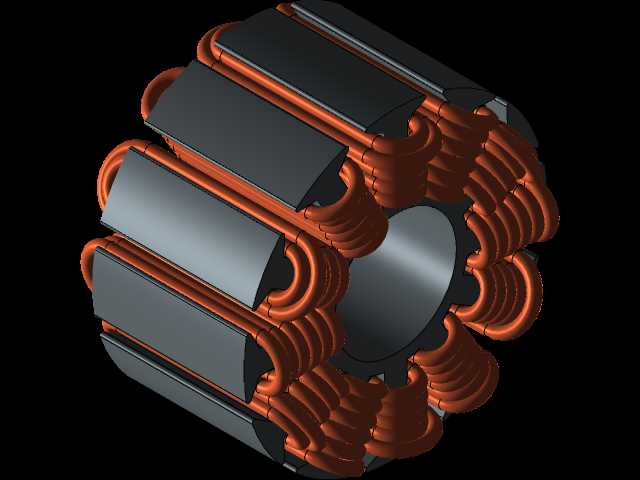

12槽4020规格无刷电机定子结构设计

这款无刷电机定子是无刷动力系统的核心电磁转换部件，广泛适配小型工业传动装置、民用电动工具、航模动力单元、智能代步设备等对动力密度、运行稳定性有较高要求的应用场景，作为无刷电机静止侧的核心构件，它承担着励磁磁场构建、电能向磁能转换的核心作用，是决定电机输出扭矩、运转效率、温升表现的关键结构。从实际使用场景来看，这类定子适配的无刷电机普遍应用在对噪音控制、使用寿命、动力响应速度有要求的场合，相比传统有刷电机结构，该定子配合外置转子使用时，可消除碳刷摩擦带来的损耗、火花与噪音问题，大幅延长设备的维护周期，适合长时间连续运转的作业工况。在功能特性上，该定子采用12槽的齿槽排布设计，这种槽数配置能够有效降低电机运转时的齿槽转矩，让电机启动更平顺，低速运行时无明显卡顿抖动，配合对应的转子磁极可实现稳定的动力输出；绕组采用1.5mm铜线缠绕，采用6+6圈的绕线排布方式，既能够保证绕组的槽满率处于合理区间，兼顾导线载流能力与散热空间，也能让三相绕组的电磁参数更趋一致，减少电机运转时的三相不平衡问题，降低运行过程中的异常振动与额外损耗。设计过程中，定子铁芯采用叠压式的齿部结构，齿部的弧形端面设计能够最大化与转子磁钢的作用面积，优化气隙磁场的分布，减少漏磁带来的效率损失；铁芯的轭部厚度经过匹配计算，能够在满足磁路导通需求的前提下，尽可能压缩定子的整体体积，适配小尺寸动力单元的紧凑安装需求。从外形尺寸与安装边界来看，该定子整体直径为40mm，轴向长度为20mm，属于小尺寸规格的定子构件，内孔尺寸适配常规的电机轴承与转轴安装公差，外圆尺寸可直接压装入对应规格的电机机壳内部，安装时无需额外进行结构修改，能够直接匹配同系列的转子、端盖等配套构件，组装后可快速形成完整的动力单元；绕组端部的排布经过规整化设计，端部突出铁芯的高度控制在合理范围内，不会与端盖、转子等周边构件发生干涉，同时预留了足够的绝缘间隙，避免绕组与金属构件接触引发绝缘失效问题，整体结构兼顾了电磁性能、安装便利性与运行可靠性，能够满足中小功率无刷电机的量产配套需求。
