车载12V直流刮水减速驱动电机结构

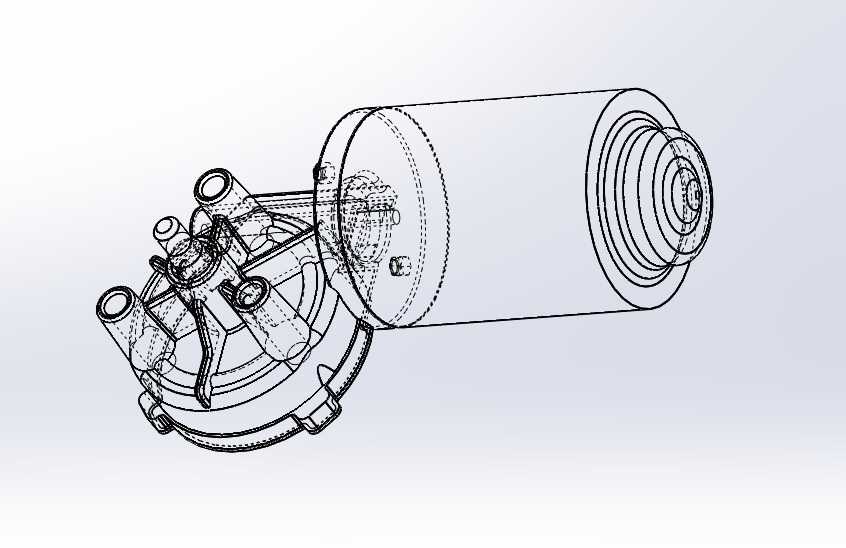

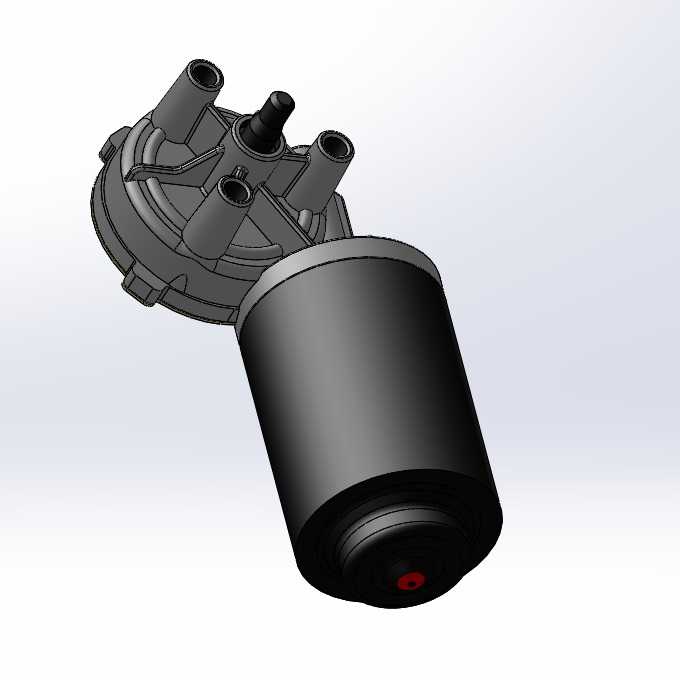

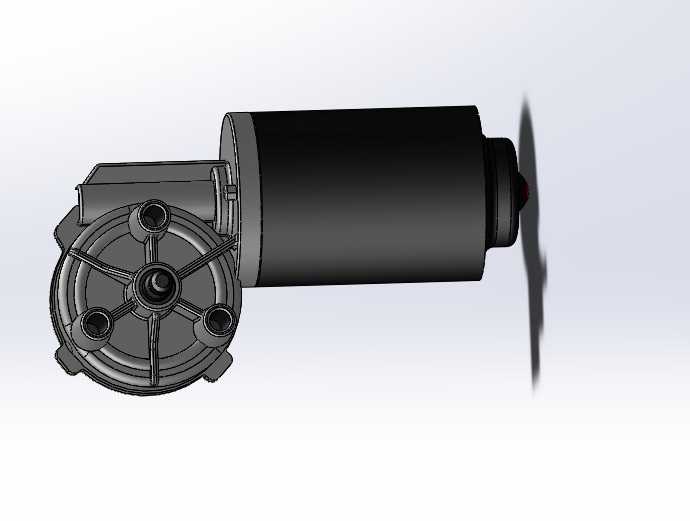

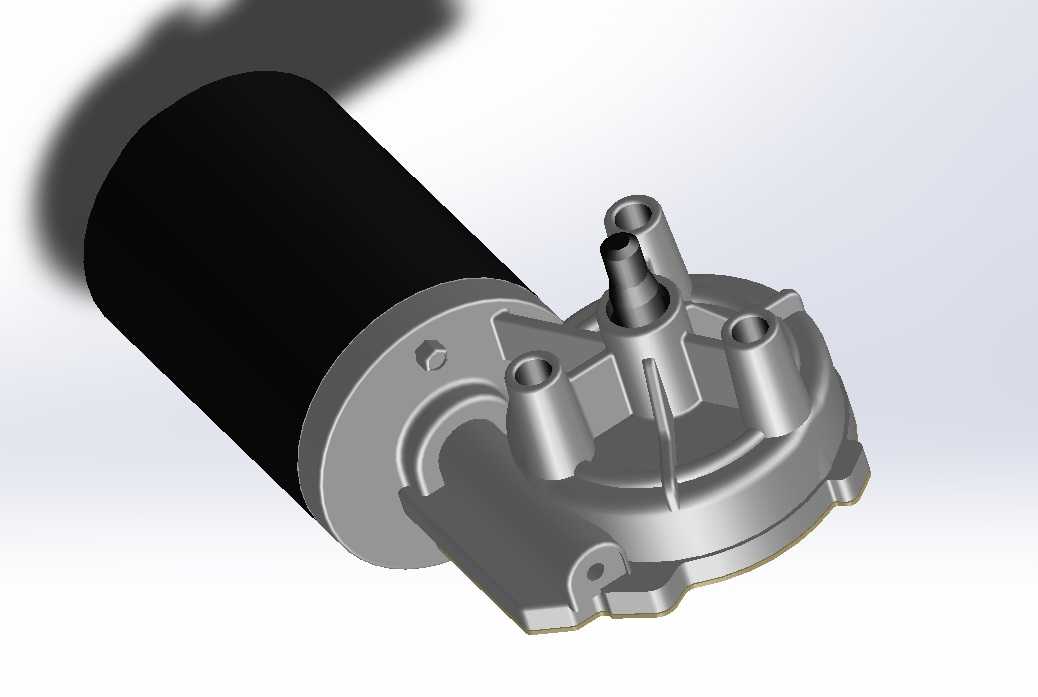

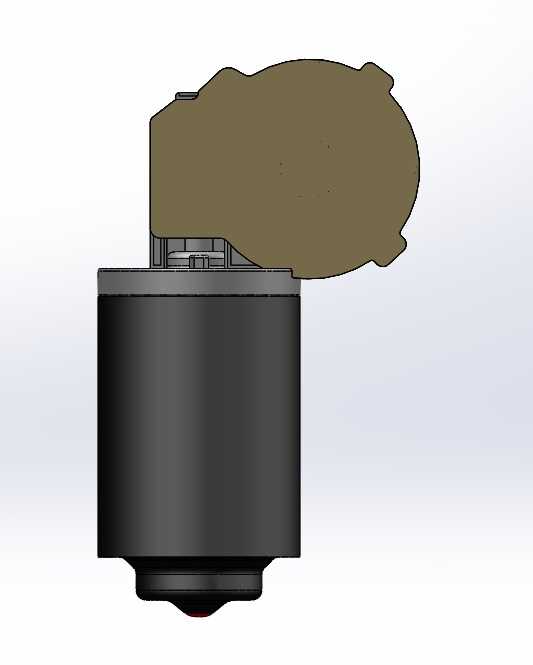

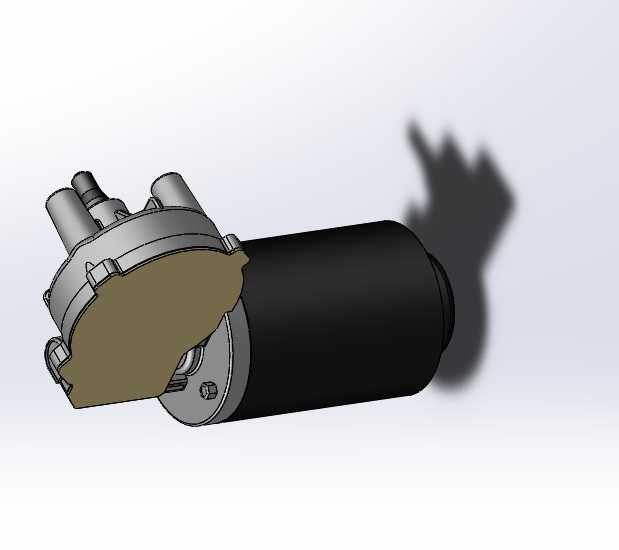

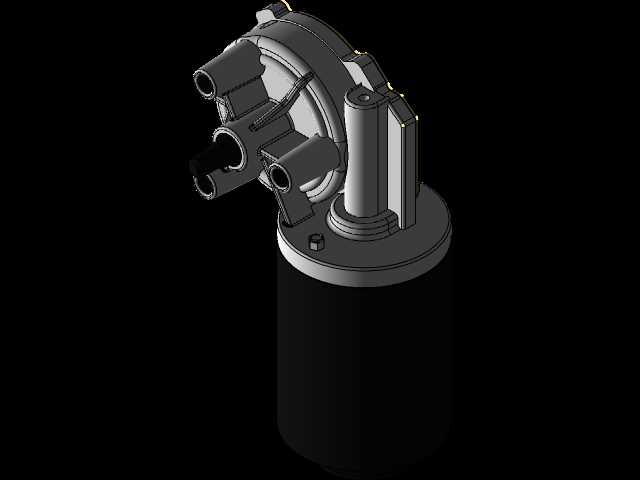

这款刮水驱动电机是专为乘用车辆、商用车辆前挡风玻璃雨刮系统开发的集成式动力输出部件，核心应用场景覆盖各类燃油、新能源车型的前风挡清洁系统，也可适配工程机械、农用机械驾驶室的风挡刮水需求，作为雨刮总成的核心动力源，负责将电能转化为适配雨刮摆臂运动的低速大扭矩输出，驱动雨刮臂完成往复摆动动作，清除风挡表面的雨水、灰尘、飞虫残留等遮挡视线的杂物，保障驾驶过程中的前方视野清晰，是车辆主动安全配置中不可或缺的基础功能部件。从功能特性来看，该产品采用直流永磁电机搭配蜗轮蜗杆减速机构的集成化设计，将高速旋转的电机转子输出通过减速机构降速增扭，匹配雨刮工作所需的低转速、大扭矩输出特性，输出端的结构直接适配雨刮连杆机构的安装接口，无需额外加装转接部件即可完成动力传递；电机本体的密封结构可抵御日常行车过程中的溅水、扬尘侵袭，适配车辆前部引擎舱内的复杂安装环境，避免水汽、灰尘进入电机内部造成绕组短路或机构卡滞。设计思路上，研发团队优先考虑车载工况的可靠性与安装适配性，将电机主体与减速齿轮箱设计为垂直布局的L型结构，圆柱形的电机主体沿轴向布置，减速端采用压铸铝材质的壳体，既保证齿轮啮合结构的支撑刚度，又通过金属壳体实现工作过程中的热量散出，避免长时间工作导致的电机过热退磁；输出端的三个定位凸台与中心输出轴的位置度经过严格公差控制，可直接与雨刮安装基座的定位孔精准匹配，降低整车装配环节的对位难度，输出轴的密封结构采用多层橡胶油封，可阻挡高压洗车水、路面积水飞溅进入减速箱内部，保障齿轮润滑脂的密封性能，延长机构的使用寿命。外形尺寸与安装边界方面，圆柱形电机主体的外径适配主流A级、B级车型的雨刮安装仓空间，整体长度不会与引擎舱内的线束、其他附属部件产生干涉，减速端壳体的安装凸耳预留了标准螺栓安装孔位，安装孔的中心距符合车载雨刮电机的通用安装规范，可直接替换同规格的传统雨刮电机，无需对车体安装位进行二次改型；输出轴的伸出长度与花键规格匹配通用型雨刮连杆的连接接口，安装后连杆的摆动行程可覆盖风挡玻璃的标准刮刷区域，不会出现刮刷死角、摆臂行程不足的问题，同时电机的整体重量控制在合理区间，不会增加车头前部的额外负重，符合整车轻量化的设计趋势。
