三层架构球平衡机器人结构设计

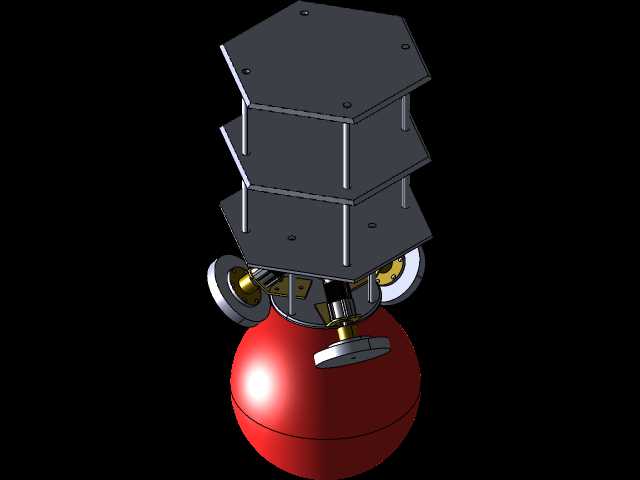

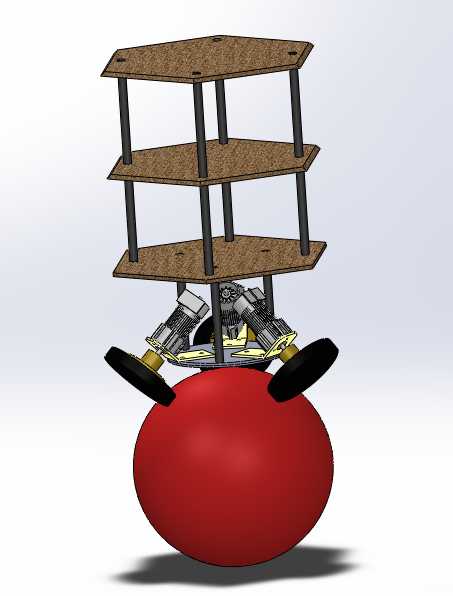

这款球平衡机器人是面向狭小空间灵活作业场景开发的特种移动机器人载体，可适配实验室动态演示、展馆智能导览、仓储小件物料转运、室内巡检作业等多种场景，依托单球支撑的全向移动特性，能够在平整硬质地面实现零半径转向、任意方向平移，解决传统轮式移动机器人转向半径大、狭窄通道通行能力不足的痛点。整机采用三层分层式机架结构设计，底层机架作为驱动单元安装载体，预留了全向驱动轮组、传动组件、动力元件的安装位，三个呈120度均匀分布的驱动轮紧密贴合支撑球体表面，通过差速控制实现球体的多方向滚动，配合姿态传感单元实时采集的机身倾角数据，动态调整各驱动轮的转速与转向，始终维持上层机架的水平稳定状态。中层机架作为核心控制层，可搭载主控板、惯性测量单元、电源模块、通讯组件等核心电控部件，层间通过四根垂直布置的支撑立柱连接，立柱与层板采用定位孔配合紧固件的连接方式，既保证了机架整体的结构刚度，减少动态平衡过程中的机架形变晃动，又预留了充足的布线空间，方便各模块间的线路规整排布，避免运动过程中线路拉扯干涉。顶层机架作为功能拓展层，设置有标准化的安装孔位矩阵，可根据实际作业需求搭载机械夹爪、检测传感器、摄像模组、载物料盒等不同功能附件，拓展机器人的作业能力。设计过程中重点考量了整机的重心匹配，将重量较大的电源、驱动元件尽可能布置在靠近支撑球心的下层区域，降低整机重心高度，减少平衡调节过程中的动态负载，提升平衡稳定性；同时严格控制各层板的外形尺寸边界，层板采用正六边形切角设计，在保证安装面积的前提下缩小整机横向占用空间，避免移动过程中与周边障碍物发生刮碰。驱动轮组采用带防滑包覆层的轮体结构，增大与支撑球体间的摩擦力，避免驱动过程中出现打滑丢步的问题，轮体与机架间采用浮动连接结构，可自动适应加工装配误差，保证轮体与球体表面始终紧密贴合。支撑球体采用高刚度耐磨材质制作，可承受整机重量与动态冲击载荷，长期使用不易出现形变磨损，维持稳定的支撑性能。整机结构模块化程度高，各层板、支撑立柱、驱动单元均可快速拆装，方便后续的部件维护与功能升级，可作为移动机器人开发、平衡控制算法验证的通用硬件载体，适配不同的控制方案与功能拓展需求。
