Faulhaber无铁心直流电机结构设计

　　在精密传动与小型驱动系统的选型与结构设计工作中，这类无铁心结构的直流电机是医疗设备、精密检测仪器、小型自动化执行机构里的核心驱动部件，不同于普通有铁心直流电机的冲片叠压转子结构，无铁心设计从根源上降低了转子转动惯量，能实现毫秒级的启停响应，在需要频繁正反转、精准位置微调的工况下，比如实验室液体加注平台的微量泵驱动、光学检测设备的镜头调焦机构、小型协作机器人的末端关节驱动，这类电机的动态响应优势是普通铁心电机无法替代的。

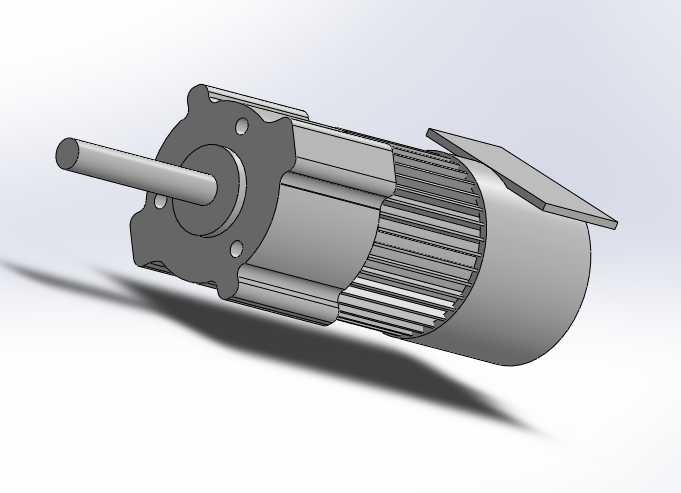

　　从结构设计逻辑来看，这款电机的壳体采用了带散热筋的分段式结构，中段的轴向散热筋直接与定子磁钢的衬套贴合，能把绕组运行产生的热量快速传导到壳体表面，在连续额定负载运行时，壳体表面温升可以控制在合理区间，避免磁钢高温退磁，也能适配封闭安装空间内的自然散热需求，不需要额外加装散热风扇，进一步压缩了整机的安装体积。前端的安装法兰采用了三孔定位的切边结构，不同于常规圆形法兰的整周螺栓固定，这种切边法兰可以在狭小安装空间内实现径向防转，三个安装孔的位置度公差控制在0.02mm以内，安装时不需要额外加工定位销孔，靠法兰切边与安装基座的限位槽配合就能保证输出轴与负载轴的同轴度，减少轴系连接的偏载磨损。

　　输出轴采用的是精密磨削的光轴结构，轴伸端的直径公差控制在h6级，表面粗糙度达到Ra0.8，可以直接配套高精度联轴器或者微型行星减速箱，不需要二次加工，轴根部的轴承采用了双列深沟球轴承的支撑结构，前后轴承的跨距经过优化，能承受一定的径向负载，在配套同步带轮或者小模数齿轮输出的时候，不会因为径向力导致轴端挠曲变形，保证传动精度的长期稳定性。尾部的出线端采用了斜向的出线护板结构，不同于常规电机的轴向直出引线，这种斜向出线可以在安装空间局促的场景下，避免引线与周边结构件发生弯折干涉，引线根部做了应力释放结构，设备运行过程中的振动不会拉扯到内部绕组的接线点，提升长期运行的可靠性。

　　在实际选型匹配的时候，需要重点关注这款电机的安装边界尺寸：法兰端的最大外径适配22mm标准安装位，电机主体的外径与法兰切边后的最小尺寸差控制在2mm以内，轴向总长度从轴伸端面到尾部护板的最远端，预留了3mm的安装间隙余量，在做结构布局的时候，不需要额外给电机尾部预留过多的走线空间，斜向护板本身就可以引导引线沿壳体侧面排布。无铁心转子的绕组采用了斜绕组排布方式，能有效降低运行过程中的齿槽转矩，即使在低速运行的时候，输出扭矩也不会出现明显的波动，在需要低速平稳运行的工况下，比如精密位移平台的驱动，不需要额外加装扭矩补偿机构就能实现平稳进给。

　　这类电机在结构建模的时候，需要重点还原几个关键配合面的尺寸关系：前端法兰与壳体的配合止口、轴承室与轴承外圈的配合公差、输出轴与轴承内圈的配合公差，这些配合尺寸直接决定了电机装配后的轴系跳动精度，如果建模时忽略了止口的配合间隙，后续做整机装配仿真的时候会出现过盈干涉的误判，也无法准确模拟电机安装后的定位精度。另外壳体上的散热筋的深度与间距也需要准确还原，在做设备热仿真的时候，散热筋的表面积直接影响散热效率的计算结果，如果简化掉散热筋结构，会导致热仿真结果偏差超过30%，无法准确评估电机在密闭空间内的连续运行能力。

　　在配套编码器使用的时候，这款电机的尾部轴伸预留了编码器码盘的安装位，码盘安装座与转子轴采用过盈配合，不需要额外的联轴器连接，能减少编码器的反馈延迟，实现高精度的速度与位置闭环控制，在做三维装配的时候，要注意码盘与光电读头之间的间隙控制在0.1-0.3mm之间，间隙过大会导致反馈信号丢失，间隙过小会在电机高速运行时因为轴系窜动碰擦码盘，造成硬件损坏。日常做设备结构设计时，这类微电机的安装基座要避免采用薄壁钣金结构，因为钣金的刚性不足，电机运行时的微小振动会被放大，影响整机的运行精度，一般建议采用6061铝合金铣削的安装基座，法兰安装面的平面度控制在0.01mm以内，保证电机安装后不会出现倾斜偏载。
