八位直插式拨码开关结构设计

这款八位直插式拨码开关，是电子电路领域常用的地址编码与功能配置元件，广泛应用在工控板卡、智能家居控制模块、仪器仪表控制面板、嵌入式开发板、通信设备配置端口等场景中，主要作用是通过手动拨码的方式完成二进制地址设定、功能通断配置、参数档位选择，无需额外编程操作就能完成硬件层面的状态设定，可靠性高且操作直观，在小电流信号控制回路中应用十分普遍。

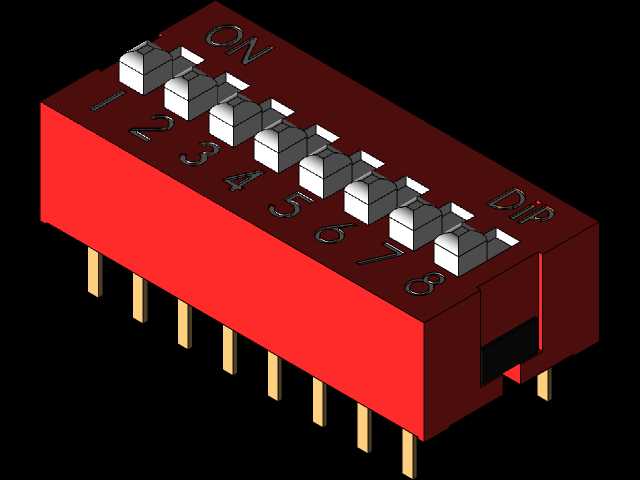

从功能特性来看，这款拨码开关采用8路独立拨位结构，每一路都对应独立的通断触点，拨块拨至ON端时对应回路导通，拨至另一端时回路断开，可组合出256种不同的编码状态，能够满足绝大多数中小规模设备的地址配置需求。开关本体采用红色阻燃绝缘壳体，具备良好的电气绝缘性能与耐温特性，能够适配常规波峰焊、回流焊的焊接温度要求，不会在焊接过程中出现壳体变形、触点移位的问题。每一路拨块上方都蚀刻有清晰的数字编号与ON标识，操作人员无需额外对照说明书就能快速识别每一路的状态，降低现场调试的出错概率。

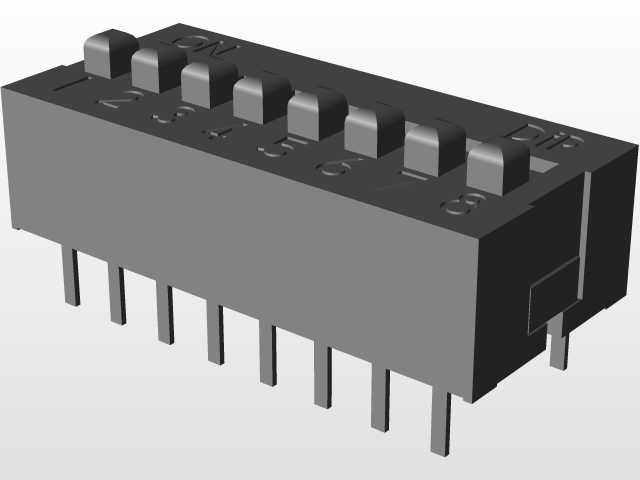

在设计思路上，这款模型完整还原了直插式DIP开关的真实结构：底部采用标准2.54mm间距的直插引脚，共16个引脚分两排对称排布，完全匹配通用面包板、标准PCB焊盘的孔位尺寸，能够直接适配常规电路板的安装布局，不需要额外定制焊盘。壳体侧面设置有定位凸台，在插件焊接时能够卡在PCB对应的定位槽中，避免焊接过程中开关本体偏移倾斜，保证焊接良率。内部触点采用弹性铜材结构设计，拨块滑动时能够保证触点接触压力稳定，接触电阻低且导通可靠，长期使用也不会出现接触不良的问题，拨动手感清晰有明确的档位阻尼感，能够避免日常使用中因震动导致的拨块移位、状态误变问题。

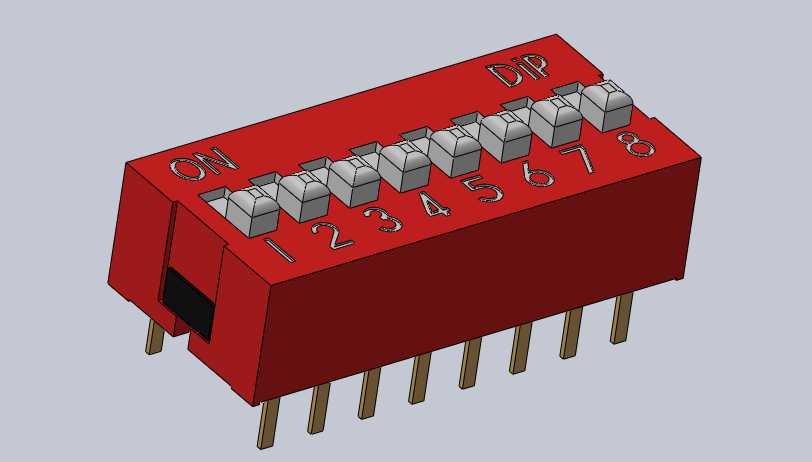

从安装边界来看，这款开关的整体外形尺寸完全遵循行业通用的八位DIP开关规格，本体长度、宽度、引脚伸出长度都符合行业通用标准，安装时仅需要在PCB上预留对应尺寸的安装空间与焊盘孔位即可，能够直接替换同规格的其他品牌拨码开关，具备极强的通用性。模型完整还原了开关的外部细节，包括壳体上的标识字符、拨块的防滑结构、引脚的倒角细节，既可以用于电路板布局的干涉检查，也可以用于产品演示动画、装配指导素材的制作，能够帮助设计人员在产品开发阶段提前完成结构适配，避免后期打样出现安装干涉、尺寸不匹配的问题。
