单路继电器控制模块结构设计

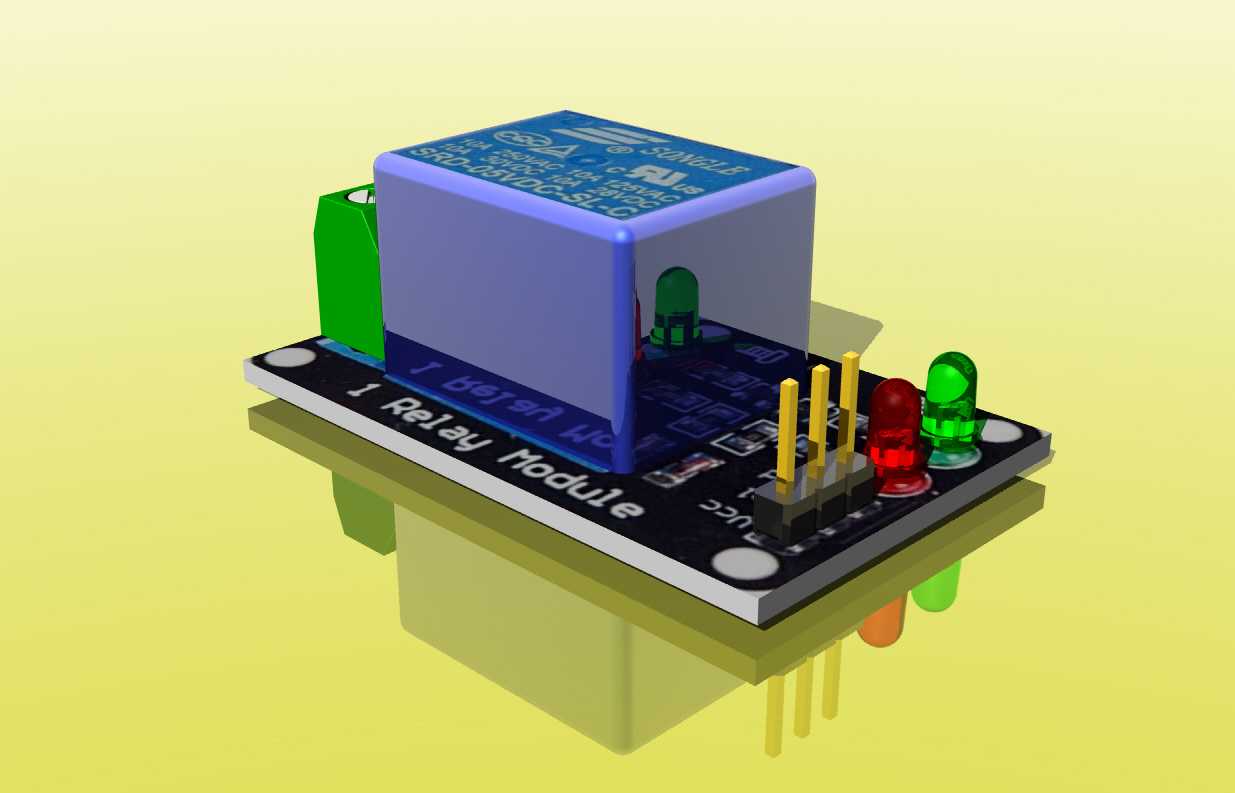

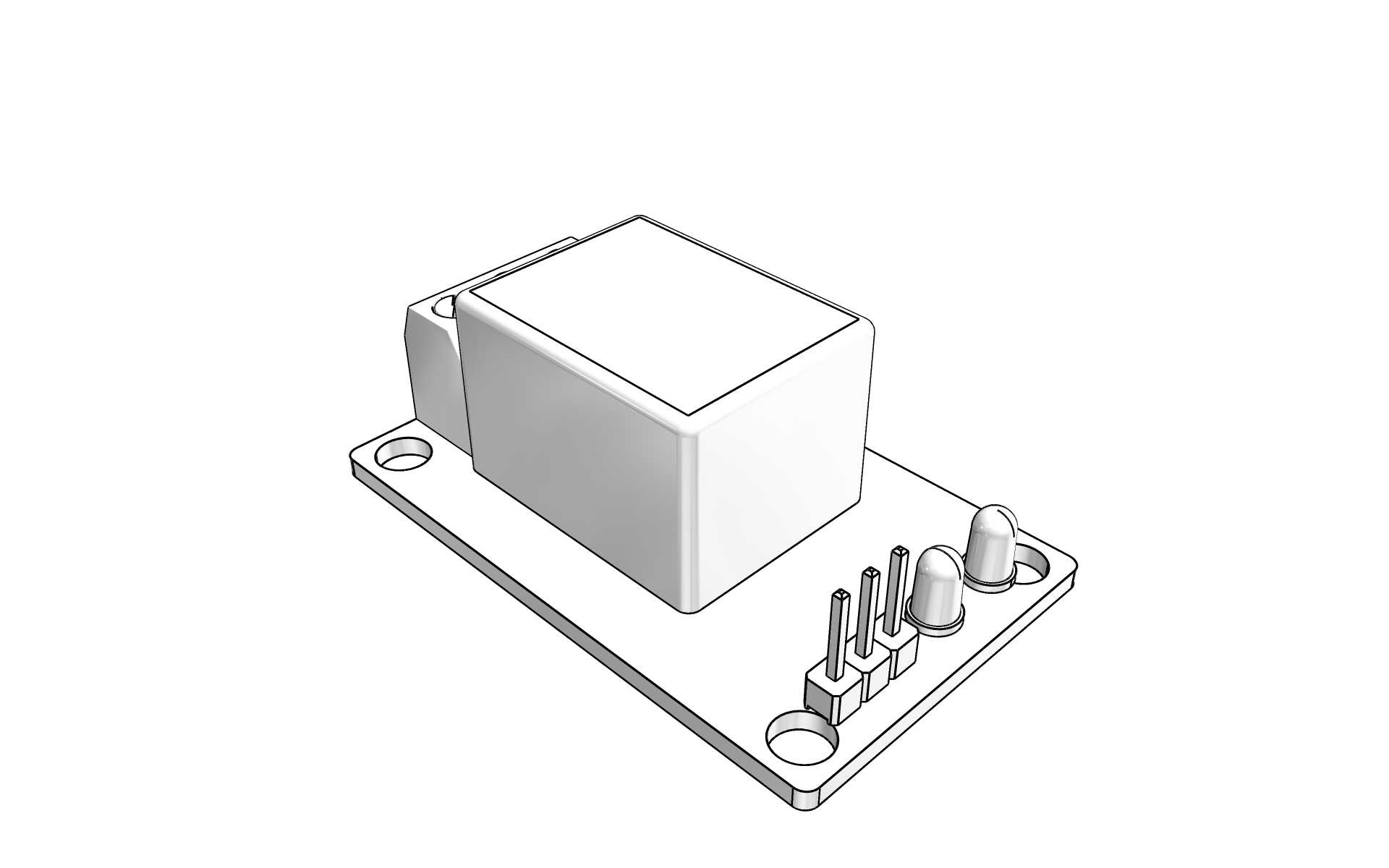

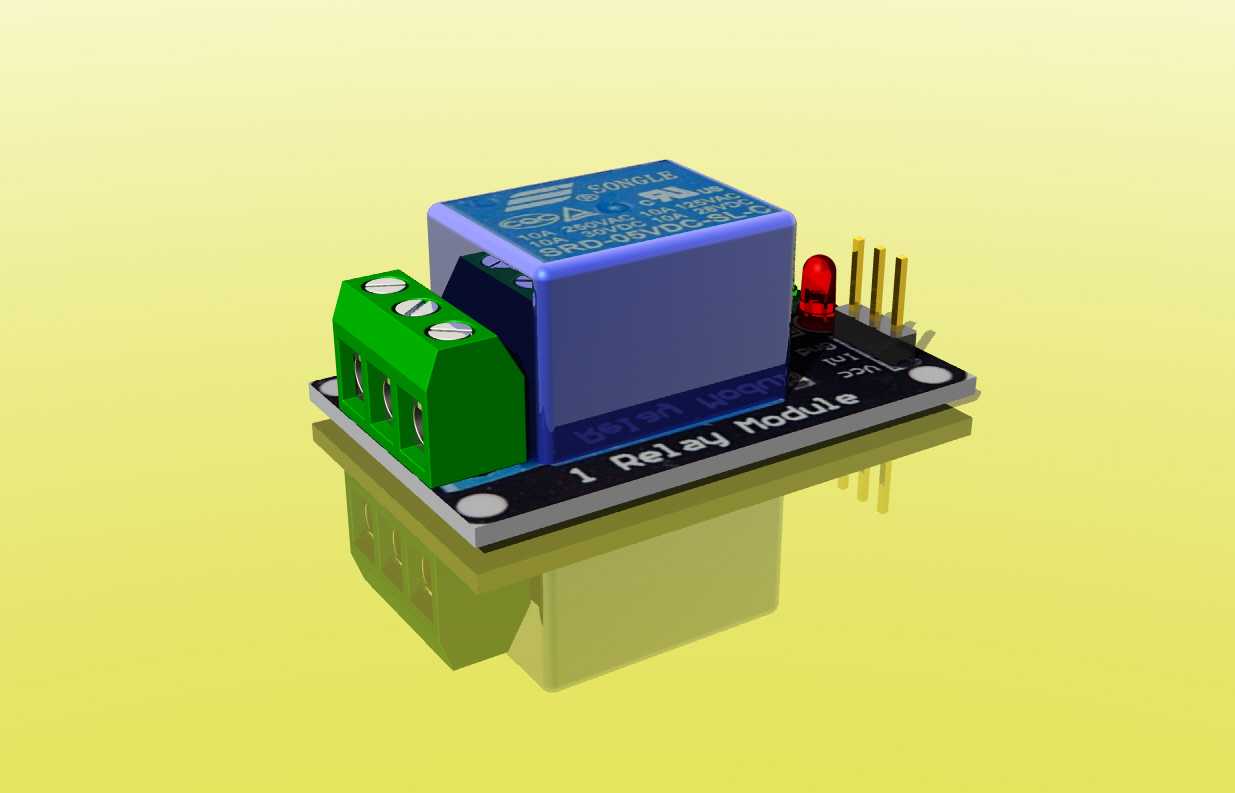

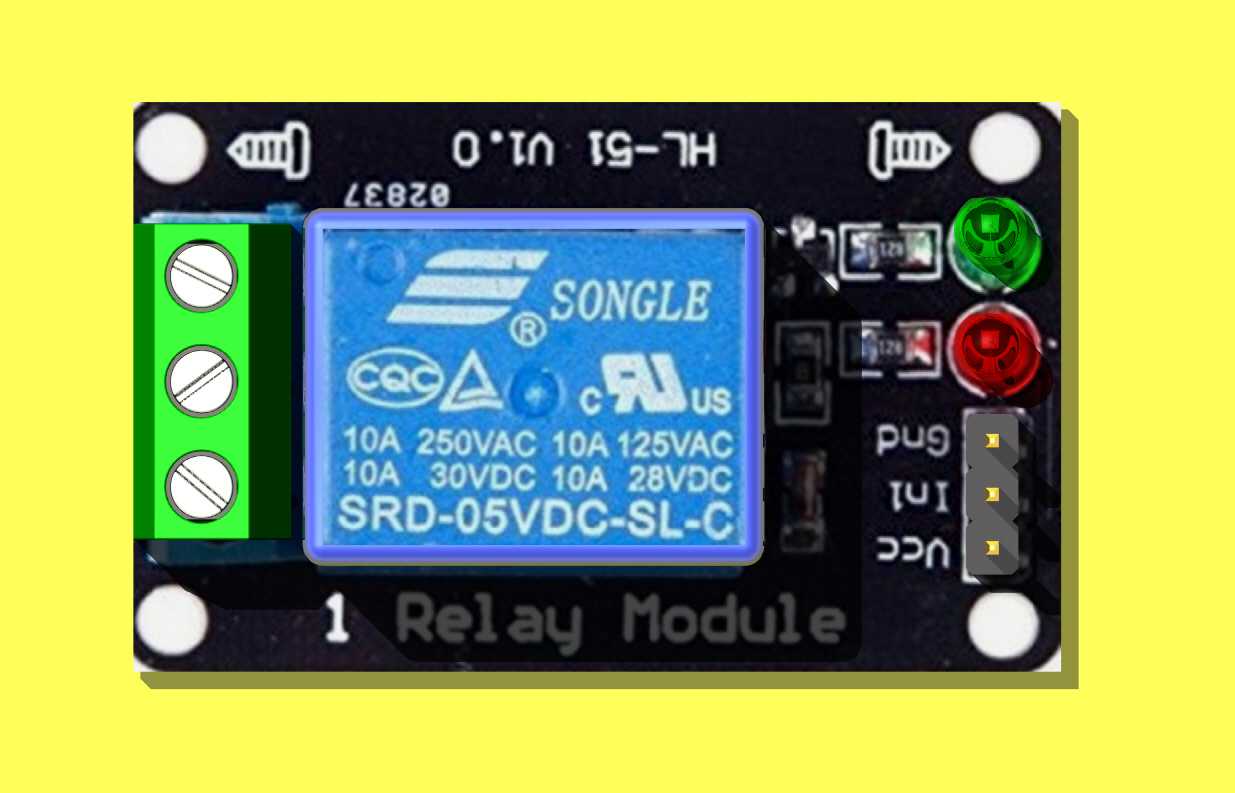

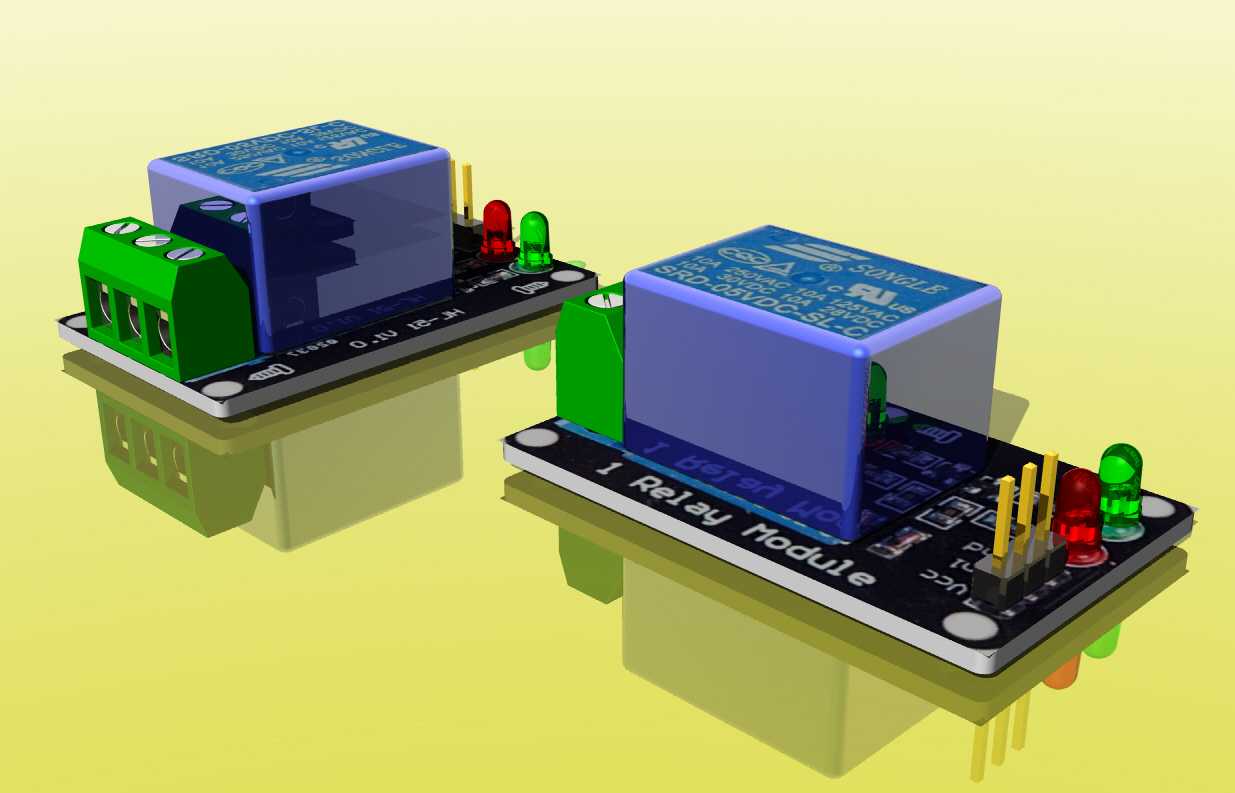

这款单路继电器控制模块，是低压工控回路里极为常用的信号中转与功率切换部件，广泛适配智能家居控制、小型自动化设备信号放大、实验平台电路通断、创客DIY电控项目、低压配电回路信号隔离等场景，能够实现小电流控制信号对大电流负载回路的通断操控，有效解决主控芯片IO口驱动能力不足、强弱电回路隔离防护的核心需求，避免主控端直接接入负载带来的烧损风险。从功能特性来看，模块板载的继电器本体采用蓝色塑封外壳结构，触点端支持常规低压交直流负载的通断承载，板端集成了红绿双色状态指示灯，继电器吸合时对应指示灯点亮，能够直观反馈当前回路的通断状态，无需额外外接检测元件即可快速判断模块工作状态；接线端采用绿色螺钉式接线端子，无需焊接即可完成导线压接，现场接线与后期维护都十分便捷，端子旁预留清晰的引脚标识，区分线圈供电端、公共端、常开端与常闭端，能够有效降低接线错误概率。在设计思路上，模块采用一体化PCB载板布局，将继电器本体、状态指示电路、接线端子、引脚排针全部集成在同一块印制板上，整体布局紧凑规整，强弱电走线区域做了清晰分隔，避免高压回路与低压信号回路之间出现干扰；板载的续流二极管能够在继电器线圈断电时释放反向电动势，保护前端控制元件不受反向电压冲击，提升模块长期运行的可靠性。从外形尺寸与安装边界来看，模块整体为矩形板状结构，长度与宽度适配常规面包板与标准安装孔位，板边预留的固定孔位支持采用铜柱或螺钉完成固定安装，排针引脚间距采用标准2.54mm间距，既可以直接插装在面包板上做原型验证，也可以通过杜邦线连接主控板完成接线，安装时仅需预留出接线端子的接线操作空间与继电器本体的散热空间即可，无需额外预留过大的安装间隙，能够适配各类紧凑布局的电控箱内部安装需求，在狭小的设备电控舱内也能完成灵活布置。
