七段LED数码显示通孔组件结构设计

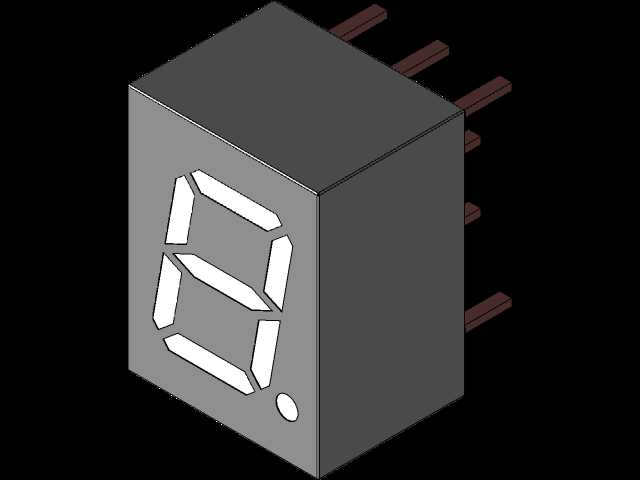

本次设计的七段LED显示通孔组件，是面向电子设备数值可视化场景打造的基础显示元件，广泛适配工业控制终端、家用数码电器、仪器仪表面板、小型智能设备的数值输出需求，能够清晰呈现0-9阿拉伯数字及部分基础字符，承担设备运行状态、参数数值、计数结果的直观展示功能，是人机交互环节中连接设备运算逻辑与使用者信息获取的核心载体。该组件采用7mm字符高度的规格设计，字符段划分布局遵循通用七段数码管的标准段定义逻辑，每一段发光区域的尺寸、间距都经过反复校准，既保证单段发光的均匀性，也避免相邻段发光时出现光晕串扰问题，确保不同观察角度下都能清晰识别显示内容，右下角预留的小数点点位可满足小数位数值的显示需求，适配更多元的参数展示场景。在结构设计层面，组件采用直插式通孔安装结构，引脚排布遵循行业通用的间距规范，能够直接匹配标准PCB板的对应焊盘孔位，安装时无需额外定制转接结构，可直接通过波峰焊或手工焊完成固定，引脚长度预留了足够的焊接操作余量，同时兼顾焊盘连接的机械强度与电气连接可靠性，避免日常使用中因震动、拉扯导致引脚脱焊。组件整体外形采用方正的塑封外壳结构，外壳边缘做了微小的倒角处理，既避免生产组装过程中锋利边缘划伤操作人员，也能在多颗数码管并排安装时减少相邻组件的装配干涉，外壳表面采用哑光黑的遮光材质，能够有效吸收环境杂光，提升发光段与非发光区域的对比度，即便在强光环境下也能保证显示内容的辨识度。设计过程中充分考量了组件的安装边界，整体厚度控制适配常规面板的嵌入式安装需求，可直接卡入面板预留的标准开孔，配合背面引脚焊接即可完成牢固固定，无需额外的固定卡扣或粘接结构，大幅降低终端产品的组装工序复杂度。内部发光芯片与引脚的连接结构采用稳定的绑定工艺，塑封外壳完全包裹内部线路结构，具备基础的防尘、防潮能力，能够适配常规室内电子设备的使用环境，组件的发光段采用均匀的扩散层设计，让LED芯片发出的光线能够均匀铺满整个段形区域，不会出现局部亮斑或暗区，保证显示效果的一致性。
