壁挂式门禁刷卡读卡终端结构设计

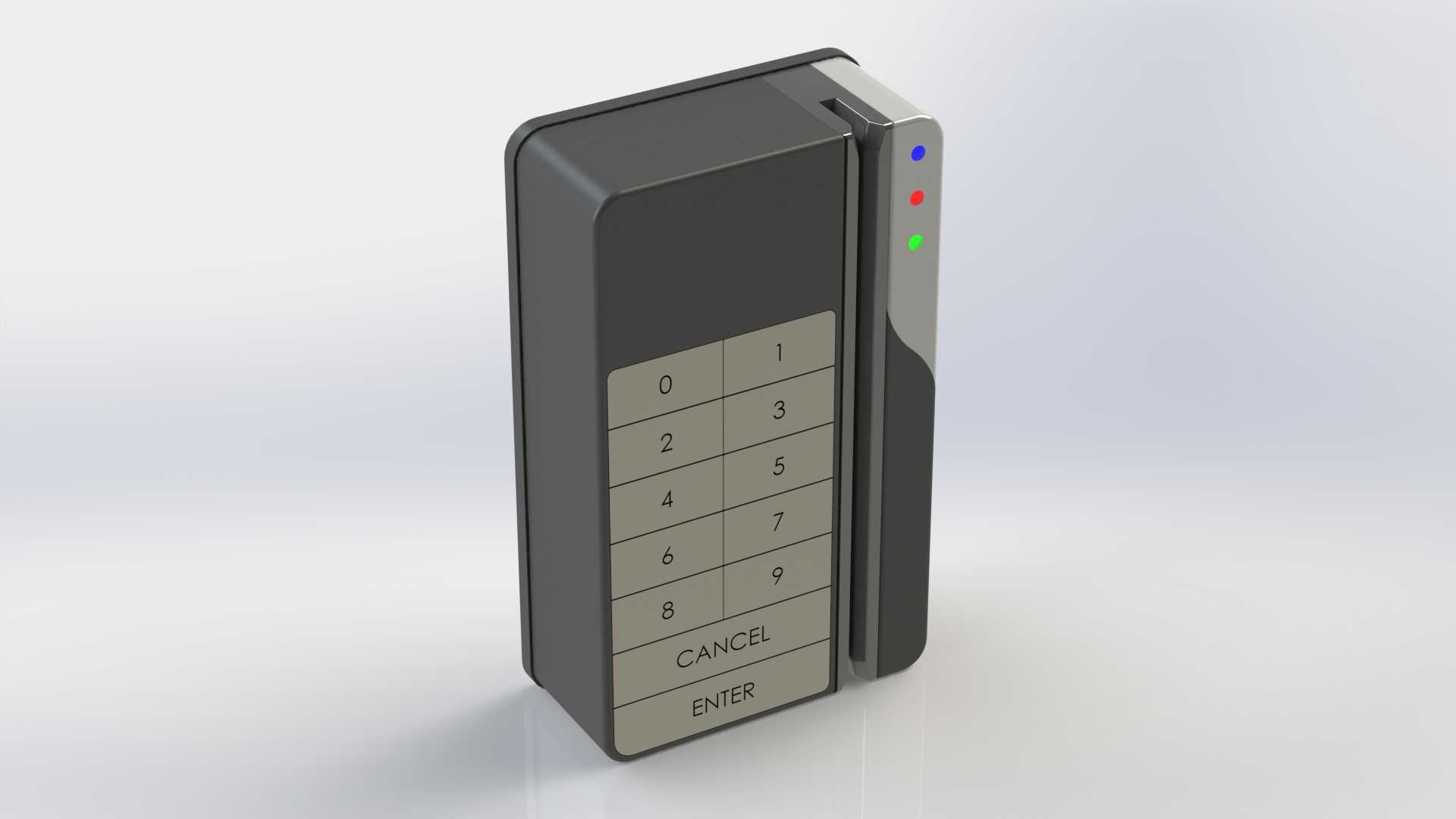

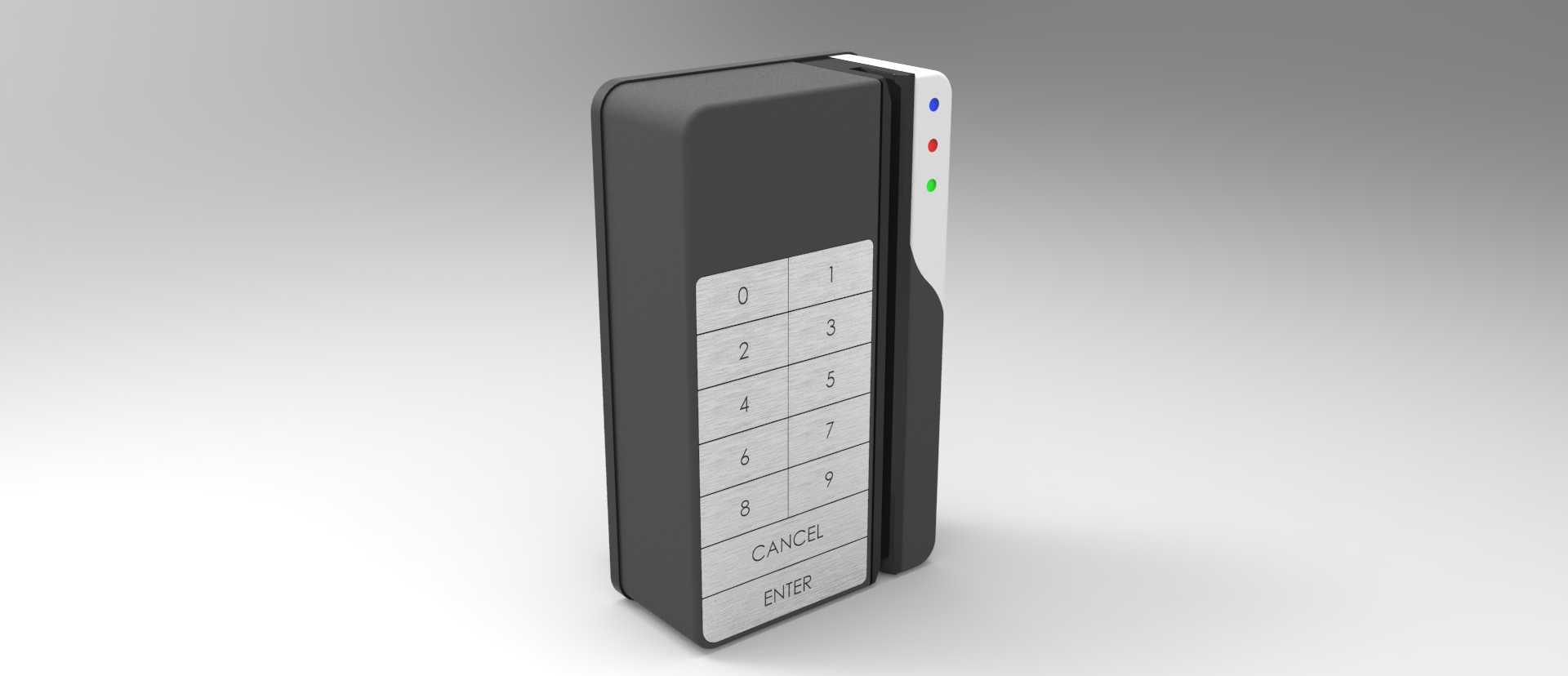

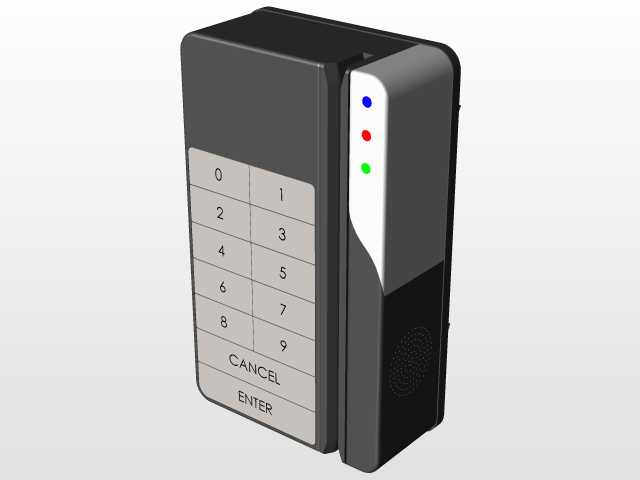

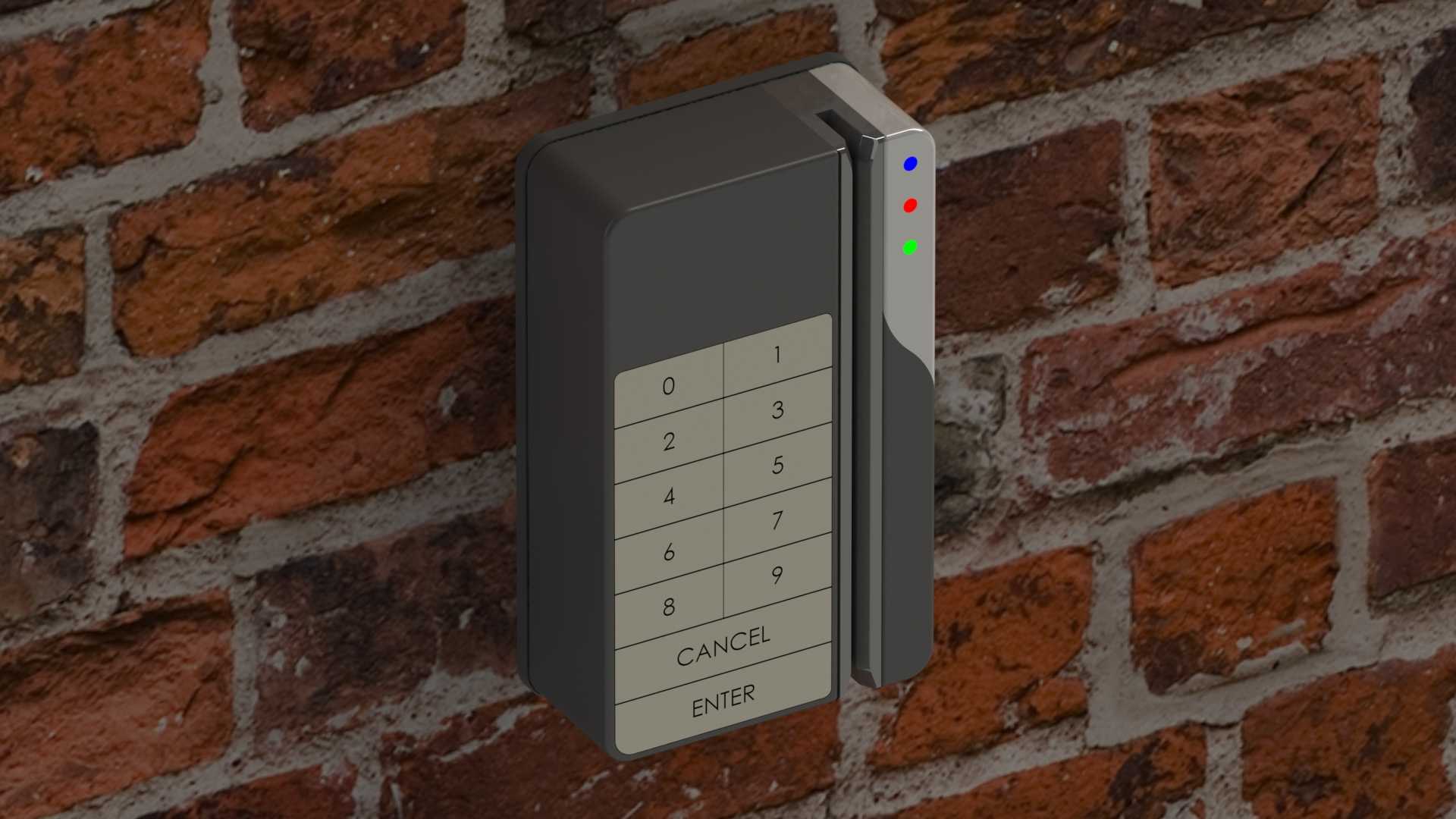

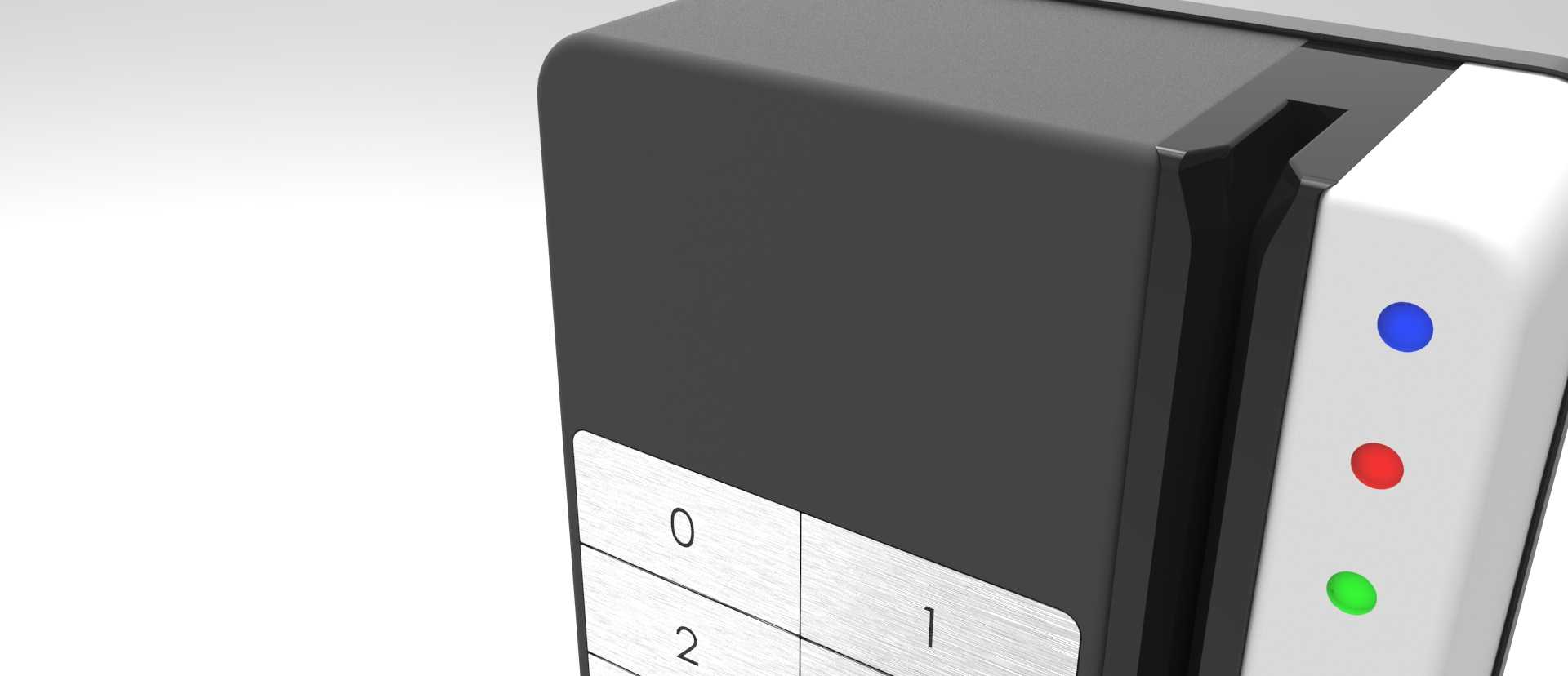

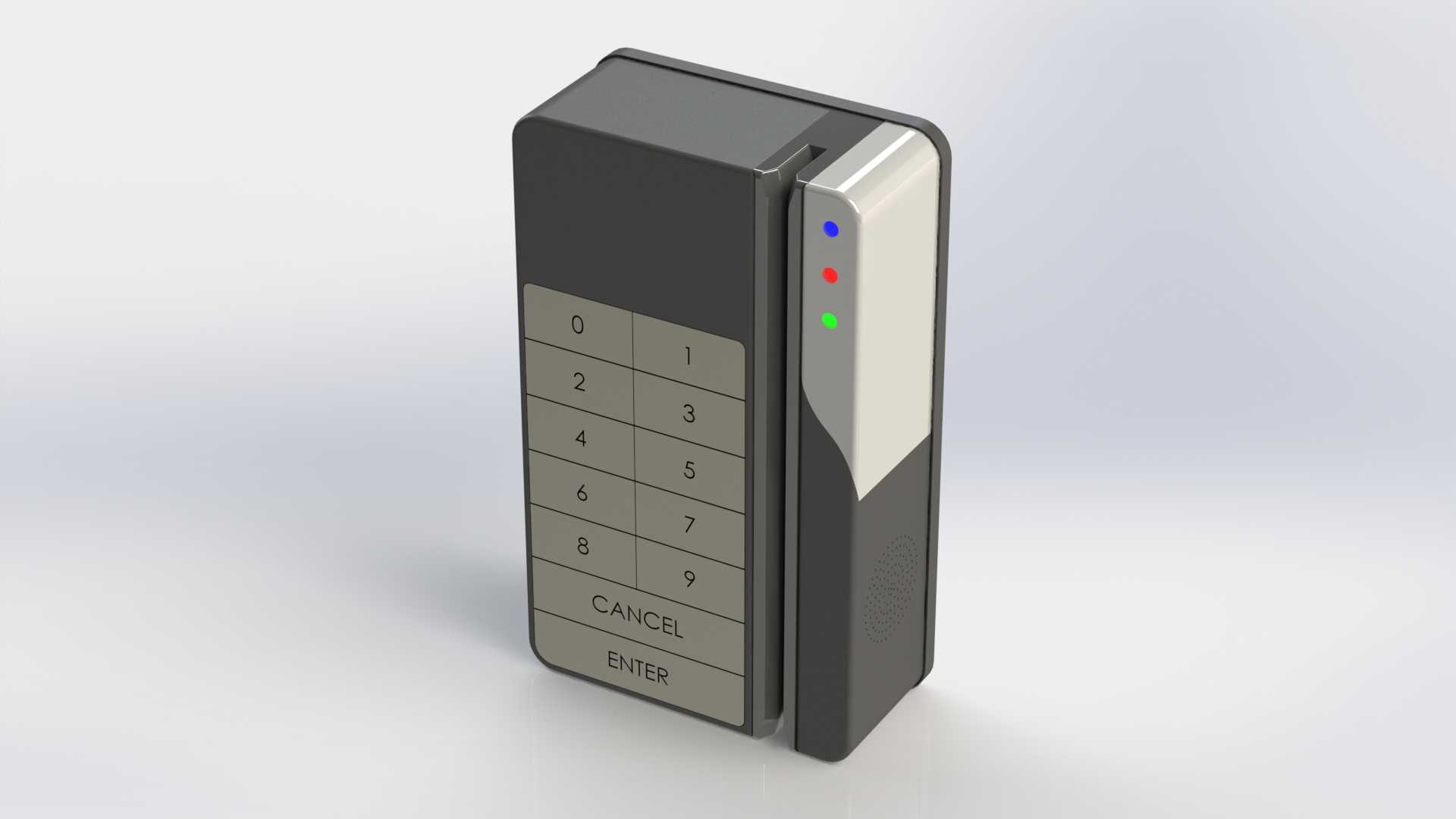

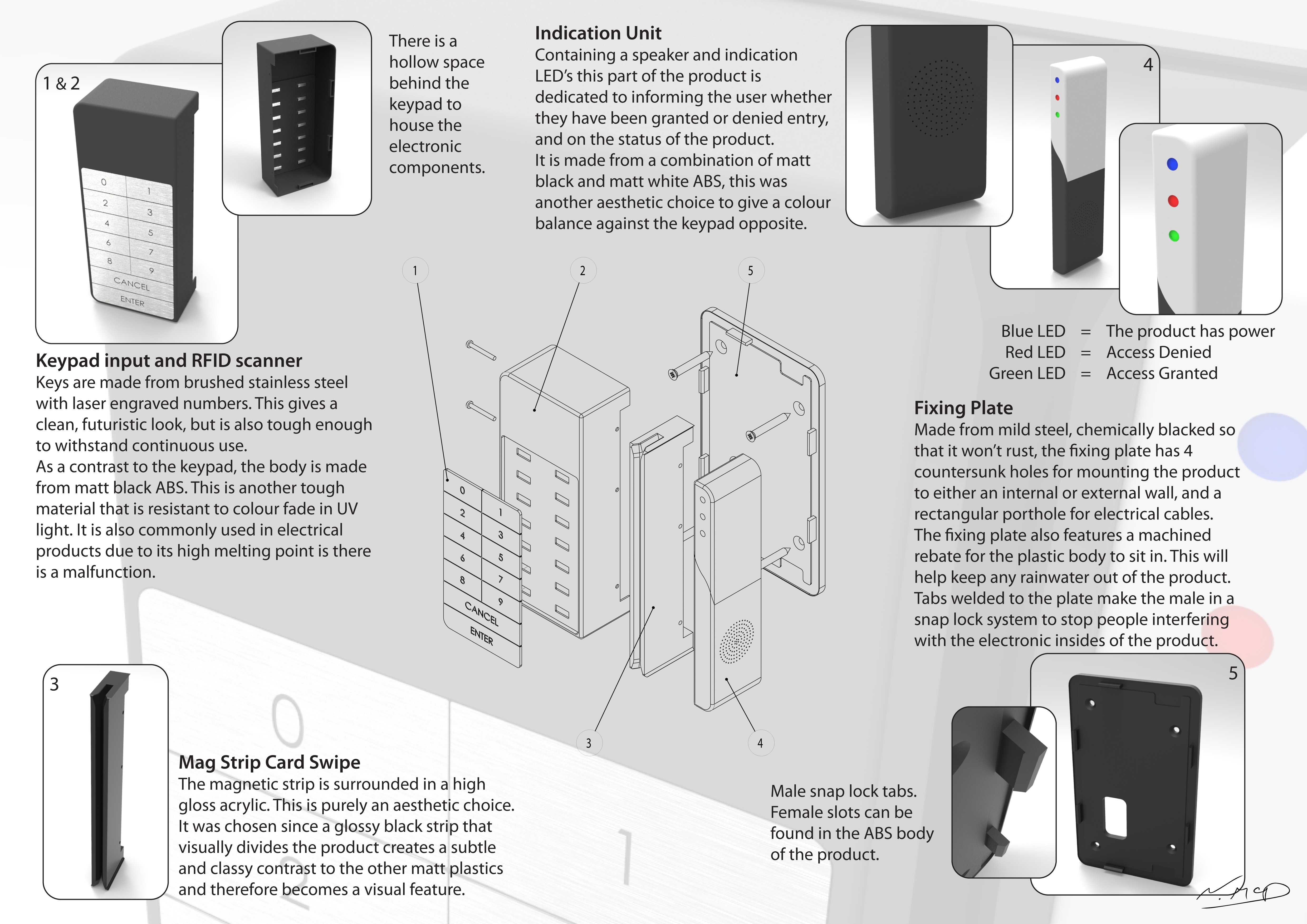

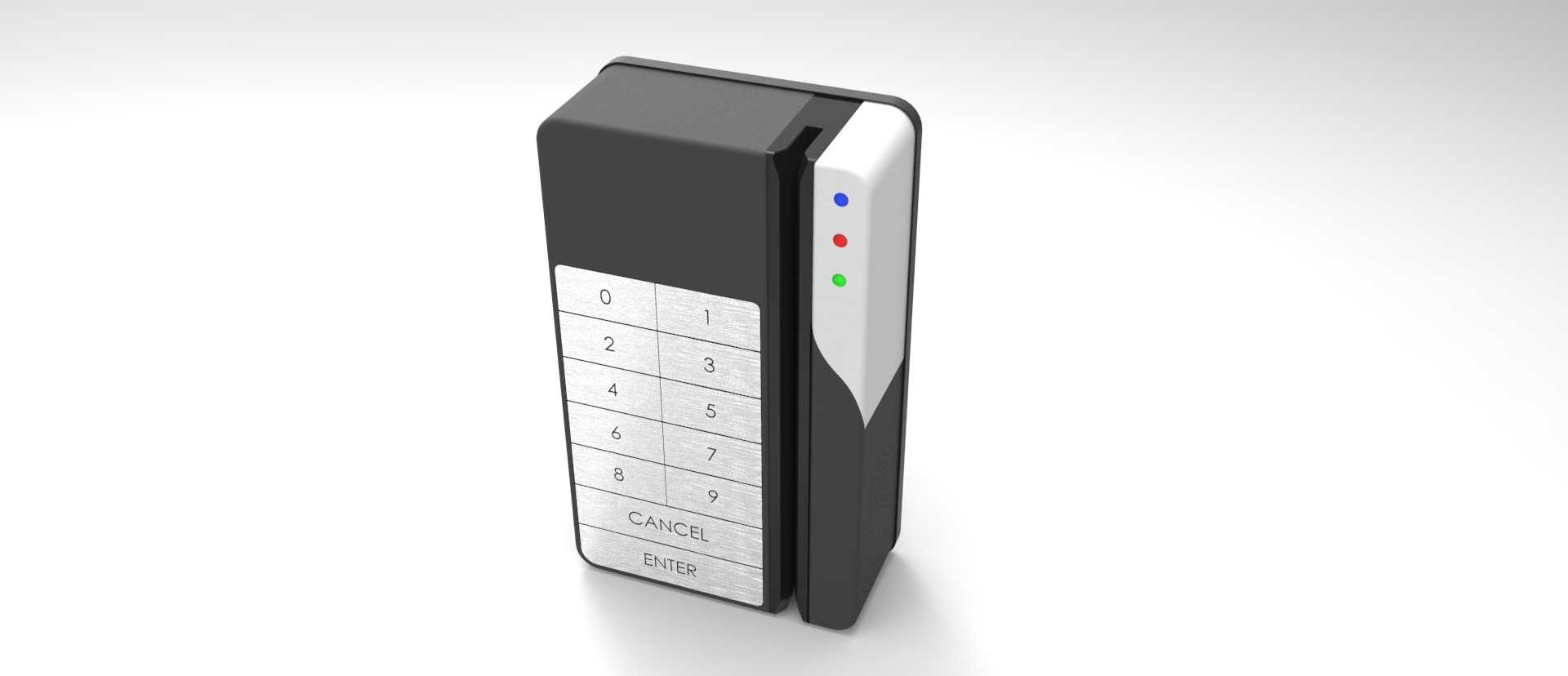

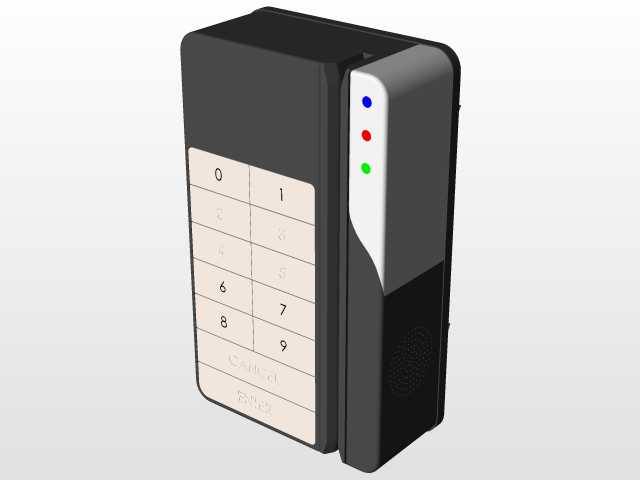

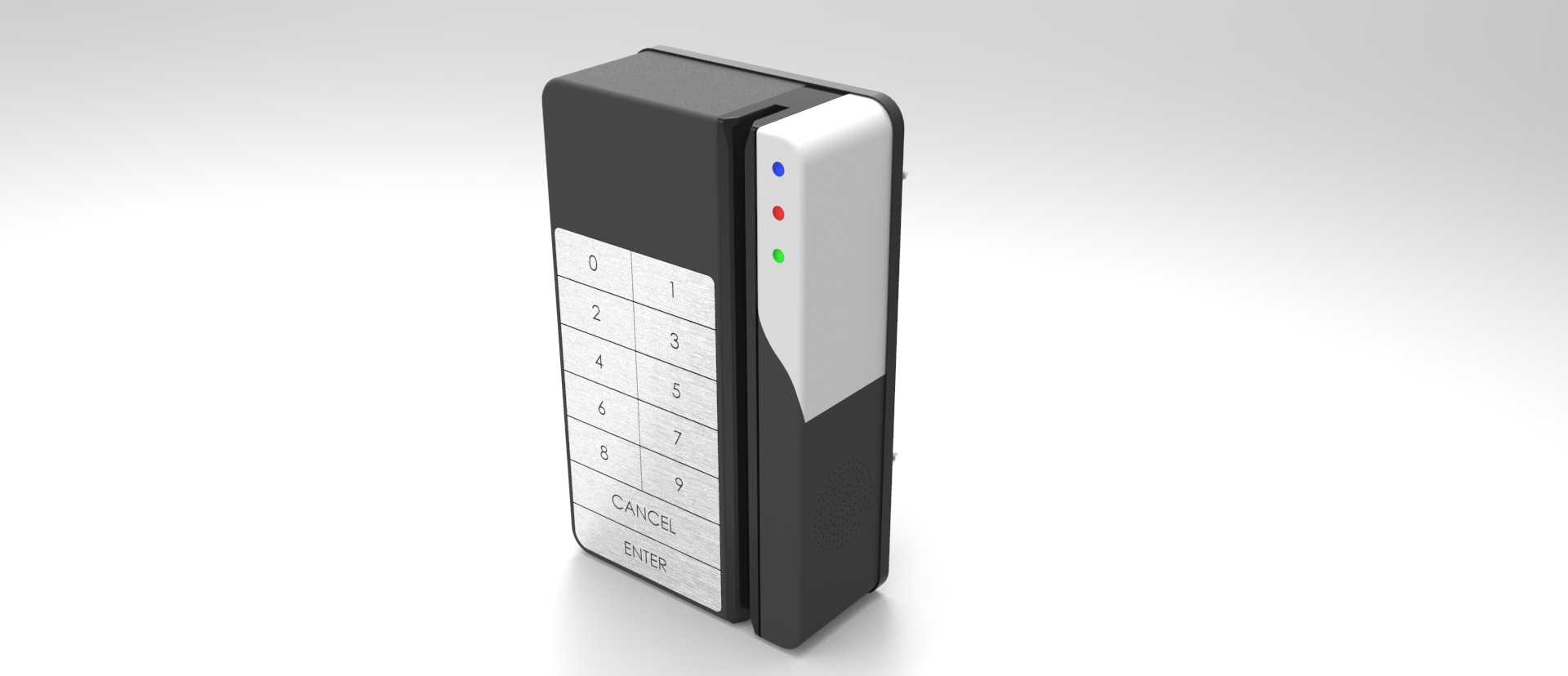

这款读卡终端主要面向办公场所、园区出入口、公寓单元门、机房管控区域等门禁管控场景设计，作为门禁系统的前端识别交互设备，承担身份凭证读取、通行权限校验、操作指令输入的核心功能，可适配常规门禁控制系统的接入需求，替代同类型进口读卡设备完成前端身份核验工作。设备集成三类身份识别交互模块：正面设置0-9数字按键区，搭配取消、确认功能按键，支持用户输入密码完成身份验证；内置RFID非接触式扫描模块，可识别对应频段的非接触式门禁卡，用户只需将卡片靠近设备感应区域即可完成信息读取，无需插卡接触；侧边预留刷卡插槽，支持接触式卡片的读取操作，覆盖多种凭证识别需求，适配不同使用习惯的用户群体。设备侧面设置三颗状态指示灯，蓝色对应电源接通状态，红色对应权限拒绝提示，绿色对应权限允许通行提示，同时内置扬声器，可通过不同提示音反馈操作结果，用户无需查看屏幕即可快速获知操作反馈，降低昏暗环境下的操作难度。整体采用壁挂式安装思路，背部配套钢质固定板，安装时可先将固定板固定在墙面86型底盒或预设安装位上，再将主机通过卡夹式塑料外壳卡扣与固定板卡合固定，无需额外螺丝外露，既提升安装后的外观整洁度，也能降低非专业人员随意拆卸的风险。外壳采用卡夹式塑料结构，上下壳通过卡扣配合实现紧密拼接，接缝处做错位防水设计，可适配室内外半露天的安装环境，避免日常泼溅、潮气侵入内部电路。整体外形为窄长立式长方体造型，宽度控制在常规成年人单手握持范围内，厚度适配墙面安装后不会过度突出，避免通行时发生磕碰；按键区域做微凹弧度处理，贴合手指按压角度，提升按键操作的触感反馈；指示灯区域做内凹遮光设计，避免强光下指示灯辨识度下降，同时防止指示灯光线直射人眼造成不适。设备内部预留电路板安装槽位、感应天线布设空间与扬声器固定位，各模块布局紧凑合理，走线空间预留充足，可避免组装时线路挤压造成的接触不良问题，外壳内壁设置多处加强筋，既提升整体结构强度，也能为内部电路板提供支撑防护，降低外力冲击对内部元件的损伤。
