螺旋叶片式小型垂直轴风能转换装置

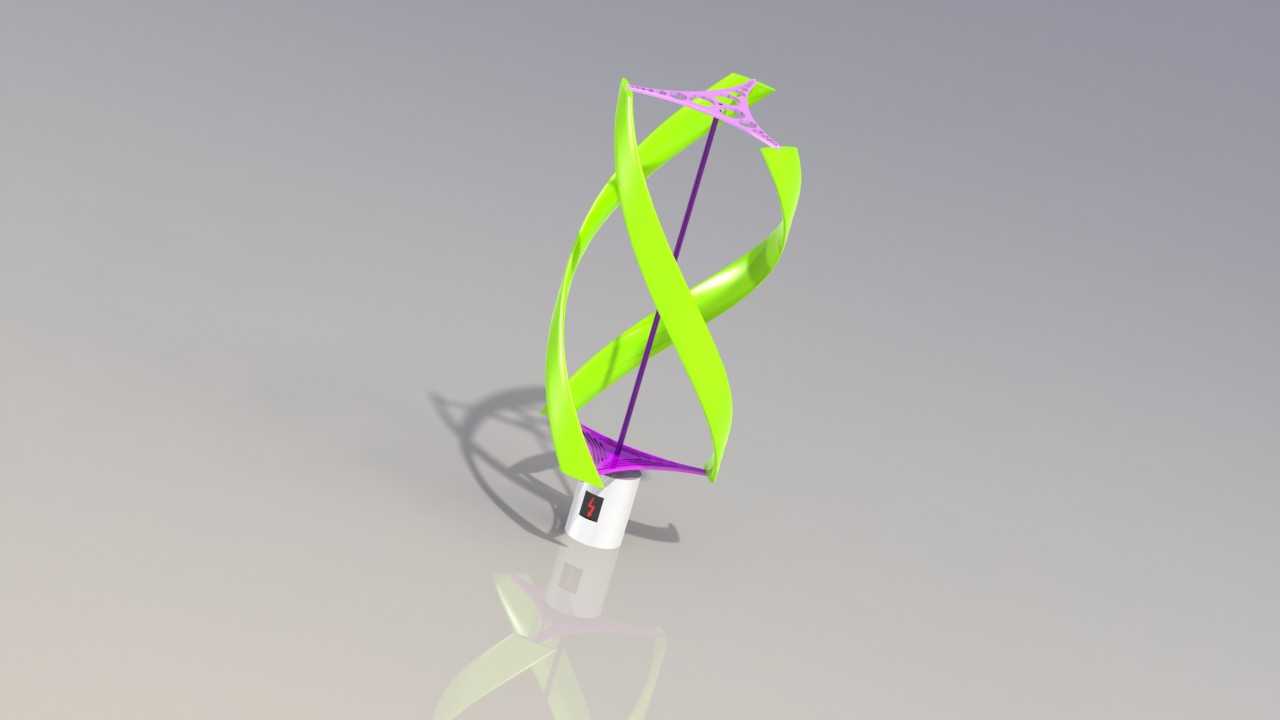

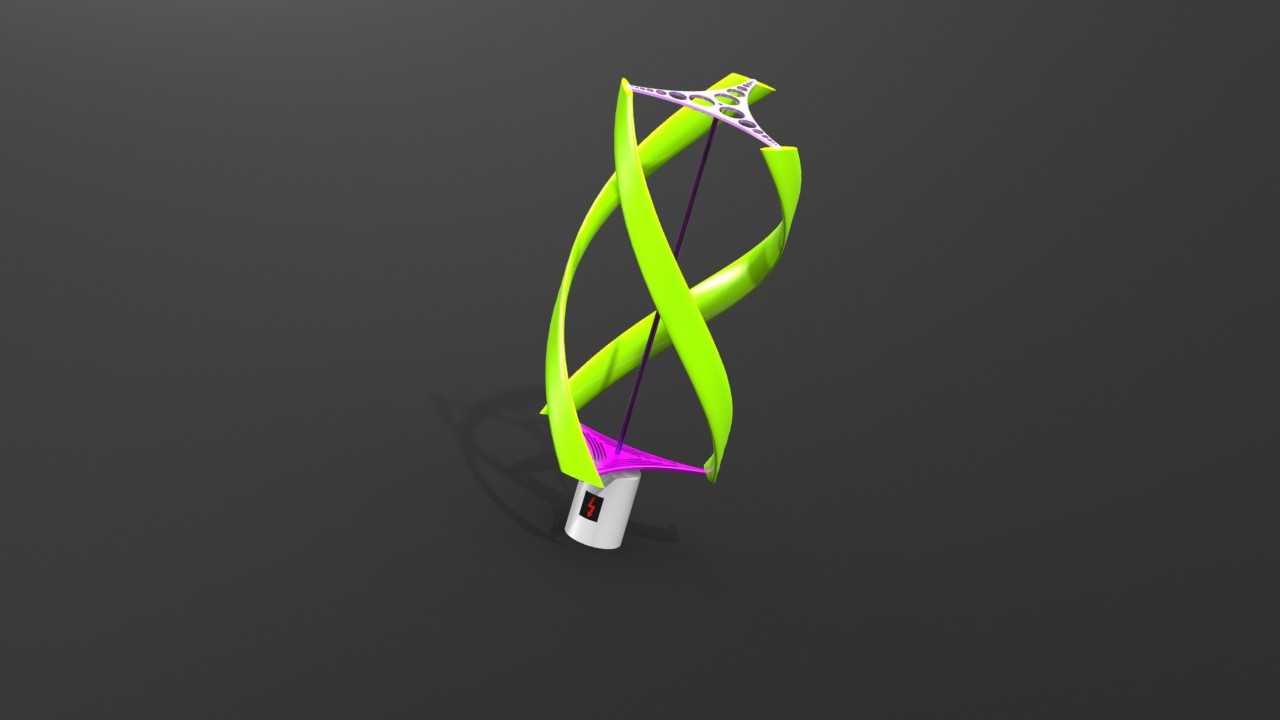

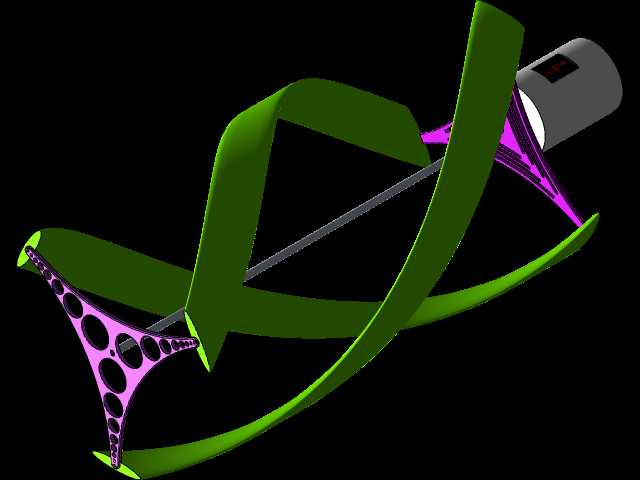

这款螺旋叶片结构的垂直轴风能转换装置，主要面向分布式小微风电应用场景，可适配城市建筑楼顶、庭院照明配套、野外监测站点供电、偏远散户家用辅助供电等多种对安装空间要求严苛的风能利用场景，区别于传统水平轴风力机需要正对风向调整姿态的特性，该结构无需加装偏航对风机构，任意方向来风均可驱动叶轮转动，大幅降低了设备的结构复杂度与后期运维成本。从实际用途来看，该装置可将流经叶片的自然风能转化为旋转机械能，搭配底端的发电模块即可输出稳定电能，既可以独立为低功耗户外设备持续供电，也可以接入小型离网储能系统，作为光伏供电的互补能源，弥补阴天、夜间光伏出力不足的短板，提升分布式微能源系统的供电稳定性。在功能特性上，该装置采用螺旋扭曲的叶片构型，叶片沿中心立轴呈螺旋状环绕布置，转动过程中叶片受力连续均匀，不存在传统直叶片垂直轴风机的力矩波动问题，运行震动更小、噪音更低，不会对周边人居环境造成噪音干扰；同时螺旋线型的叶片在转动时不会产生明显的视觉频闪，更适合在靠近人居活动的区域安装使用。从设计思路层面，该装置摒弃了传统水平轴风机的悬臂式叶片支撑结构，叶片上下两端均与中心支架的连接盘固定，整体结构强度更高，抗强风性能更优异，可适应阵风频发、风向多变的复杂风况；叶片采用流线型扭曲曲面设计，在低风速区间即可获得足够的启动力矩，微风环境下也能顺利启动运转，拓宽了设备的有效风速适用范围。在外形尺寸与安装边界上，该装置整体为立式细长结构，叶轮旋转外径远小于同功率水平轴风机的叶片扫掠直径，安装时不需要预留过大的周边安全空间，对安装基座的承重要求较低，既可以通过法兰底座固定在水泥基座上，也可以搭配专用支架固定在建筑立面、灯杆顶端等位置，安装灵活性极强；中心立轴与发电模块采用同轴直连结构，传动路径短，机械传动损耗低，长期运行的能量转换效率更稳定。
