管笼框架式便携工业动力单元结构设计

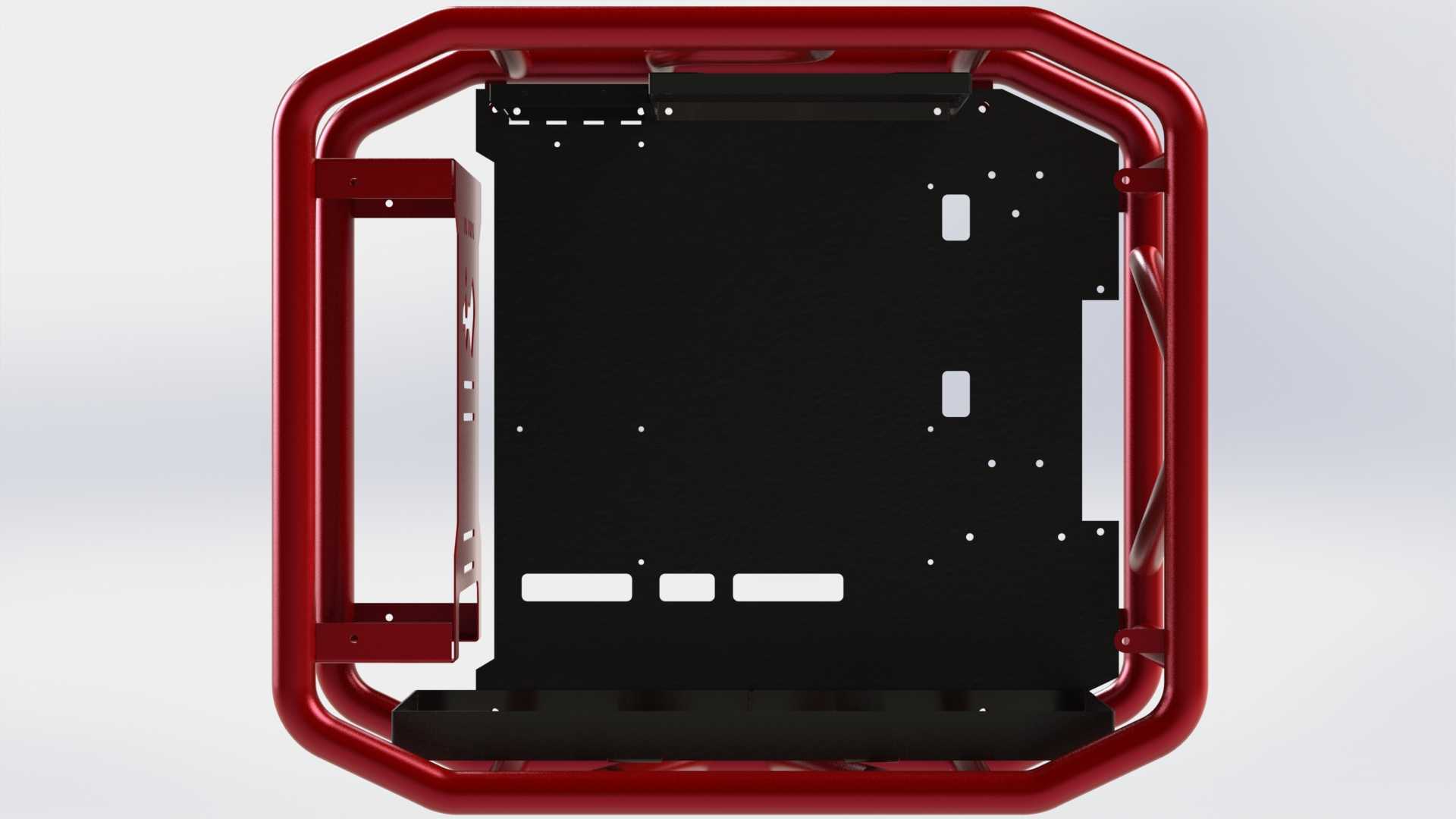

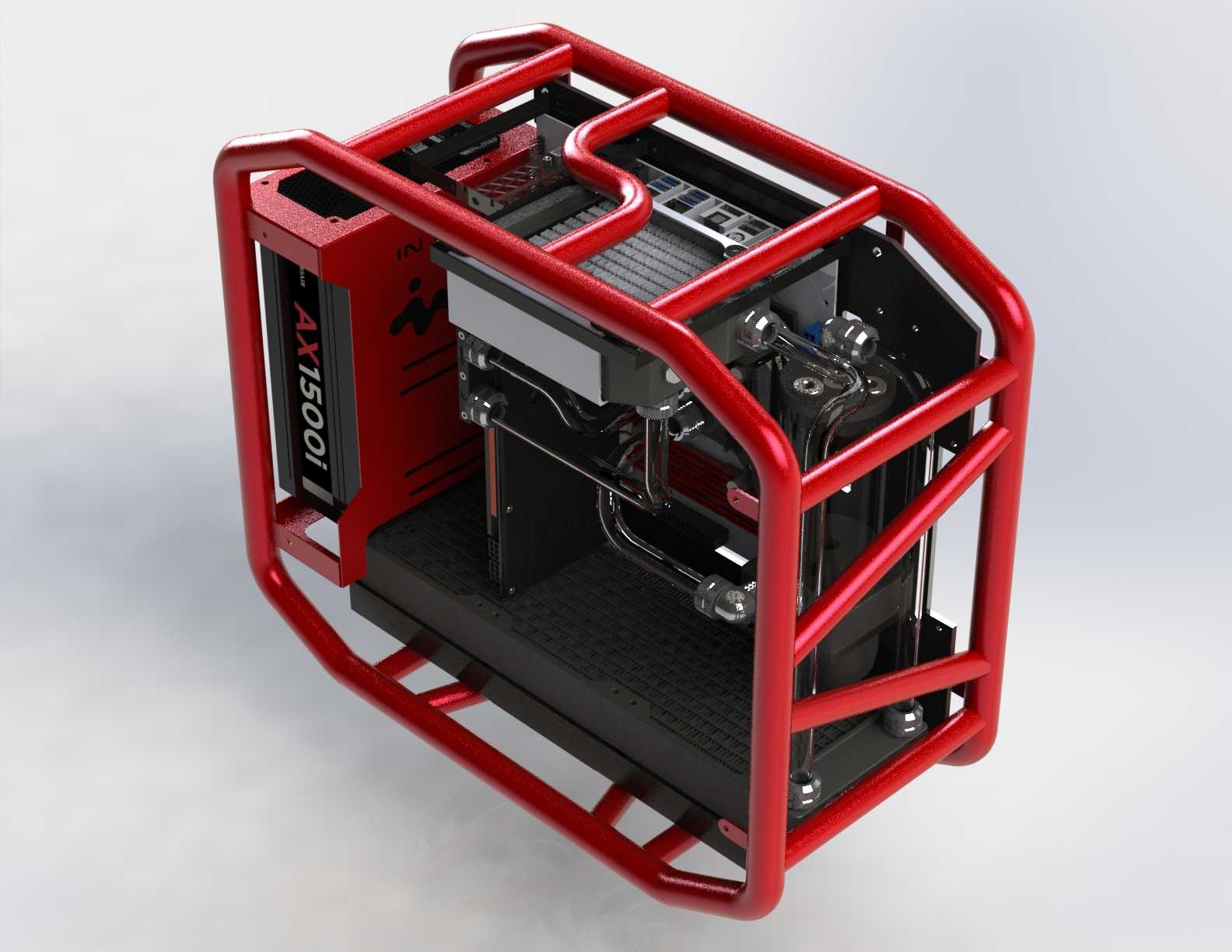

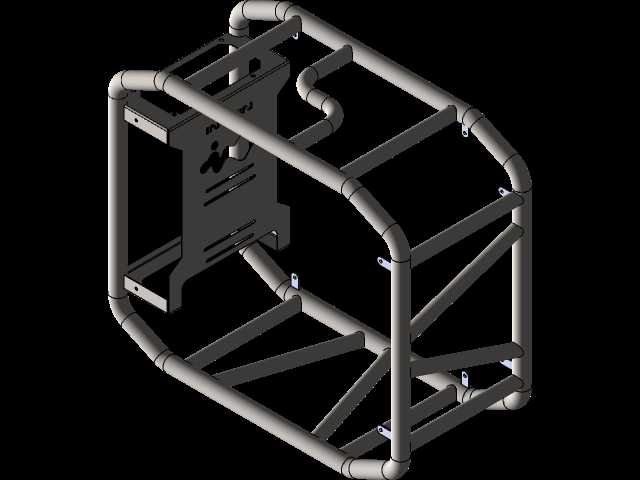

这款管笼框架式便携工业动力单元，主要面向户外无固定气源、电源配套的施工作业场景，可适配应急抢修、野外管线维护、小型户外工程作业等多种工况，为配套的液压工具、气动作业器械提供稳定的动力输出，解决偏远作业场景下动力供给难、设备转运不便的痛点。设备整体采用一体化集成设计思路，将动力发生模块、散热组件、流体管路、控制元件全部整合在框架内部，无需额外组装即可投入使用，大幅降低现场作业的准备时长。外围的红色管笼式防护框架采用一体化弯管焊接成型工艺，框架边角全部做圆弧过渡处理，既可以在设备转运、堆放过程中承受磕碰冲击，避免内部核心元件受外力损坏，也可以作为搬运时的握持结构，配合底部的防滑承载底板，方便作业人员短距离抬运转移，框架的斜向加强筋结构在不额外增加过多重量的前提下，大幅提升了整体结构的抗扭、抗形变能力，即使在颠簸的运输环境下也能保证内部元件的安装位置不发生偏移。内部核心元件的排布遵循功能分区原则，动力发生模块布置在框架侧方独立区域，和散热组件、流体管路区域预留足够的通风间隙，保证设备长时间高负载运行时的散热效率，所有管路走向全部沿框架内侧排布，通过专用管卡做固定处理，避免设备移动过程中管路晃动产生磨损、接头松动的问题，控制接口全部布置在框架侧方的易操作位置，作业人员无需探入框架内部即可完成管线对接、参数调节操作。设计过程中对整体安装边界做了精准管控，设备整体长宽高尺寸适配常规小型货运车辆的后备箱空间，底部预留的固定孔位可以和通用型搬运小坦克、便携推车快速对接，框架顶部的握持区域做了防滑处理，满足两人协同抬运的尺寸要求，内部所有元件的安装位置都预留了足够的维护操作空间，日常检修时无需完全拆解框架即可完成滤芯更换、管路紧固、元件调试等常规维护操作，大幅降低设备的后期运维成本。设备底部的防滑底板采用耐磨防滑材质，在砂石、泥泞等不平整的户外作业面放置时也能保持稳定，不会因为作业震动产生滑移，框架表面做了耐磨防腐喷涂处理，可以适应户外潮湿、多粉尘的作业环境，延长设备的整体使用寿命。
