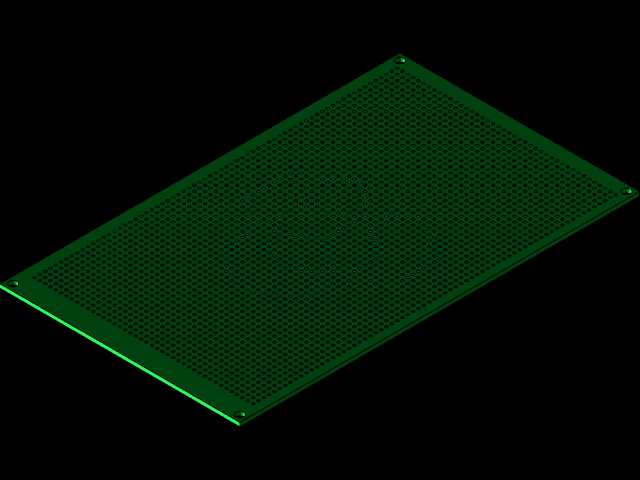

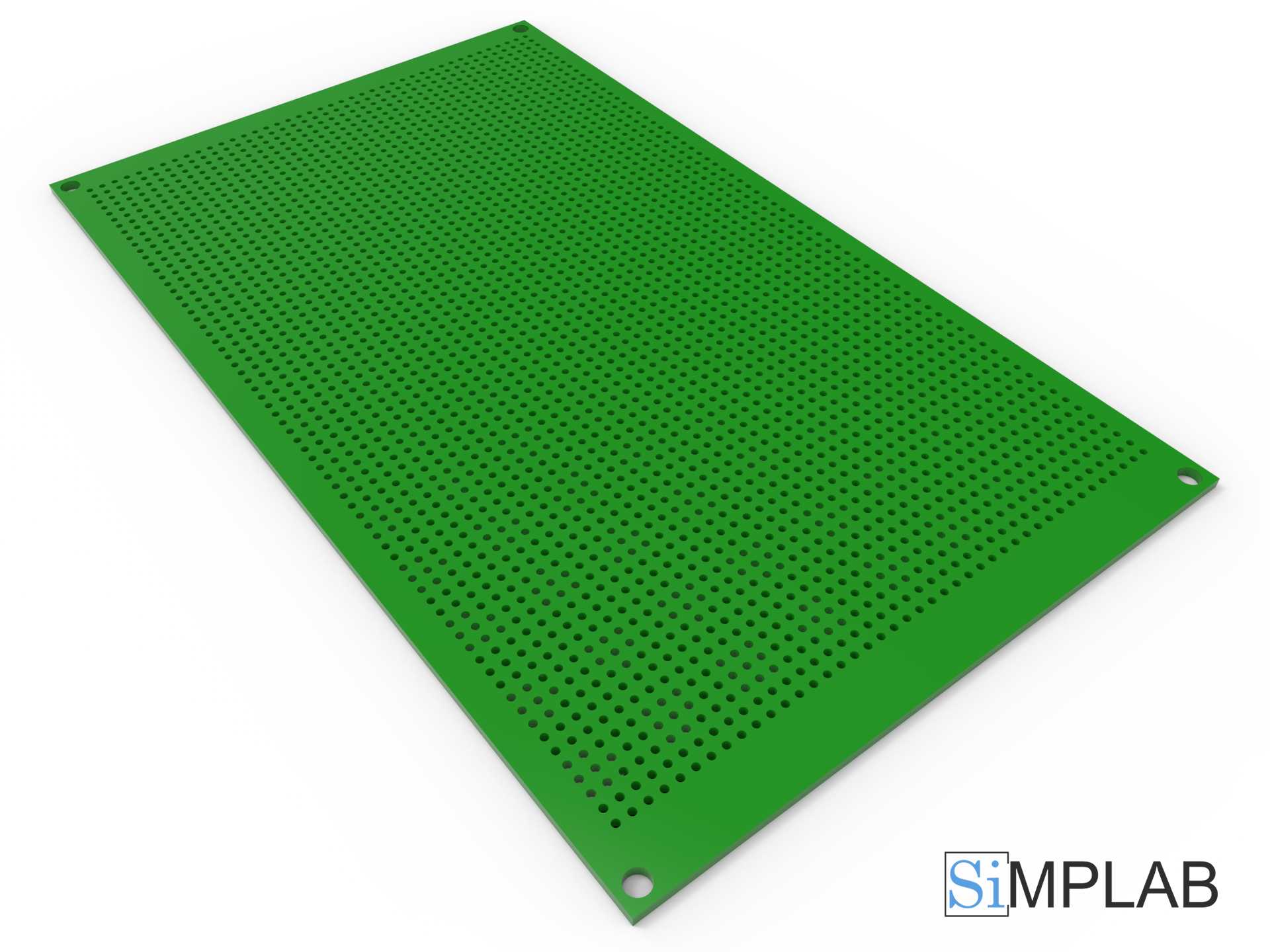

9x15规格多孔电子实验面包板结构

这款多孔实验板主要面向电子电路原型验证、教学实验、小型传感模块搭建场景使用，是电子工程师、嵌入式开发人员、高校电子类专业师生开展电路调试、功能验证的常用基础载体，能够替代传统焊接式实验载体，实现元器件的快速插接与线路调整，大幅缩短原型验证的周期，降低反复焊接带来的元器件损耗与线路故障风险。板体采用矩形规整结构设计，整体板面均匀排布高密度标准间距插接孔位，孔位间距适配常规直插式电子元器件引脚尺寸，能够兼容电阻、电容、二极管、三极管、各类直插封装传感器、小型集成芯片等多种元器件的固定与接线需求，无需额外打孔加工即可完成元器件的快速布设。板体边缘预留固定安装孔位，可通过螺丝将板体固定在实验台架、设备外壳内部或者定制工装结构上，安装边界清晰，不会与周边的接线端子、外接接口产生结构干涉，适配各类开放式实验台、小型设备原型机的内部安装空间。设计上采用等距网格孔位布局，孔位排布横纵对齐，能够方便使用者快速规划电路走线路径，减少线路交叉带来的信号干扰问题，板面基底采用绝缘性能优异的材质制作，能够有效避免不同线路之间的短路风险，同时板体具备足够的结构刚度，日常插拔元器件时不会产生明显形变，保证孔位位置精度长期稳定。在实际使用过程中，使用者可以根据实验需求在板面上自由布设电路模块，既可以开展基础的电路原理验证实验，也可以搭建小型传感检测电路、单片机最小系统、信号屏蔽测试电路等功能模块，板体的多孔结构也方便外接导线的引出与连接，能够灵活搭配外接电源、信号采集设备、执行机构完成完整的功能链路测试，适合从基础教学实验到小型产品原型开发的多场景使用需求，规整的外形也方便多块板体拼接扩展，满足更大规模电路的实验搭建需求。
