工业级精密线绕电位器结构设计

这款精密线绕电位器主要面向工业自动化控制、精密机械调节、重型设备工况参数校准等核心应用场景，可在存在粉尘、温湿度波动、持续机械振动的恶劣工业环境中稳定工作，承担位置反馈、信号分压、行程校准、转速调节等关键功能，是工业控制系统中实现模拟量信号精准调控的核心基础元件。

从实际使用功能来看，该电位器采用贵金属绕组搭配多孔器的核心结构，能够在复杂工况下维持稳定的电阻输出特性，不会因环境干扰出现阻值漂移、接触不良等问题；内置的滚珠轴承结构可承受最高5kp的轴向载荷，即便在转轴持续旋转、存在轴向受力的长期运行场景下，也能保证转动顺滑无卡顿，不会出现轴体磨损导致的精度下降问题。除了常规的连续旋转调节功能外，该电位器还支持旋转止停限位设计，可匹配需要固定调节行程的使用需求，也可根据应用场景选配供油装置，进一步提升高负载、高频率转动场景下的使用寿命。

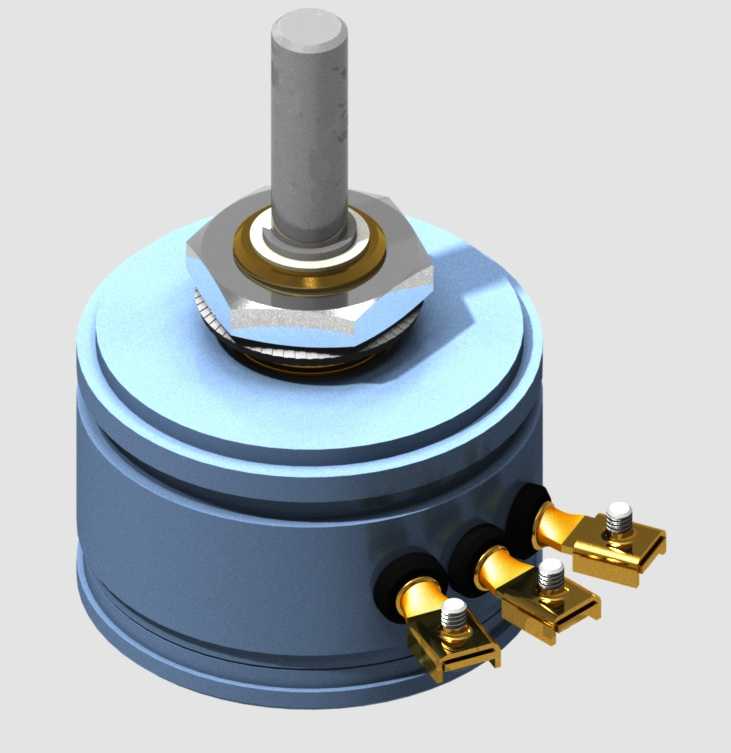

在产品设计思路上，整体采用全封闭保护壳结构，将核心绕组、接触组件完全包裹在壳体内部，有效隔绝外界粉尘、水汽、油污对内部精密元件的侵蚀，大幅提升环境适应能力；底部预留三个标准化镀金接线端子，端子采用快接式插片结构，无需焊接即可完成线路连接，降低现场安装的操作难度；转轴顶端采用标准圆柱轴设计，可适配不同规格的旋钮、连杆、传动齿轮等连接配件，同时支持定制特殊长度的转轴，满足不同安装空间的个性化需求；侧面设计的六角安装螺母与配套垫片结构，可快速完成面板嵌入式安装，固定后结构稳固，不会因设备振动出现松动移位。

从安装边界与尺寸适配来看，整体采用圆盘式紧凑结构设计，壳体直径适配常规工业面板的标准开孔尺寸，轴向安装深度预留足够的接线空间，不会与面板后方的线路、其他元件产生干涉；转轴伸出长度可满足常规旋钮安装、传动连接的需求，接线端子的排布间距符合电气安全间隙要求，相邻端子之间不会出现短接风险，安装时无需额外调整周边元件布局，可直接替换同规格的传统电位器产品，大幅降低设备升级改造成本。不同规格的连接转接板可适配不同的安装点位需求，无论是嵌入式面板安装、支架固定安装还是电路板直焊安装，都能找到对应的适配方案，无需额外加工定制安装结构。
