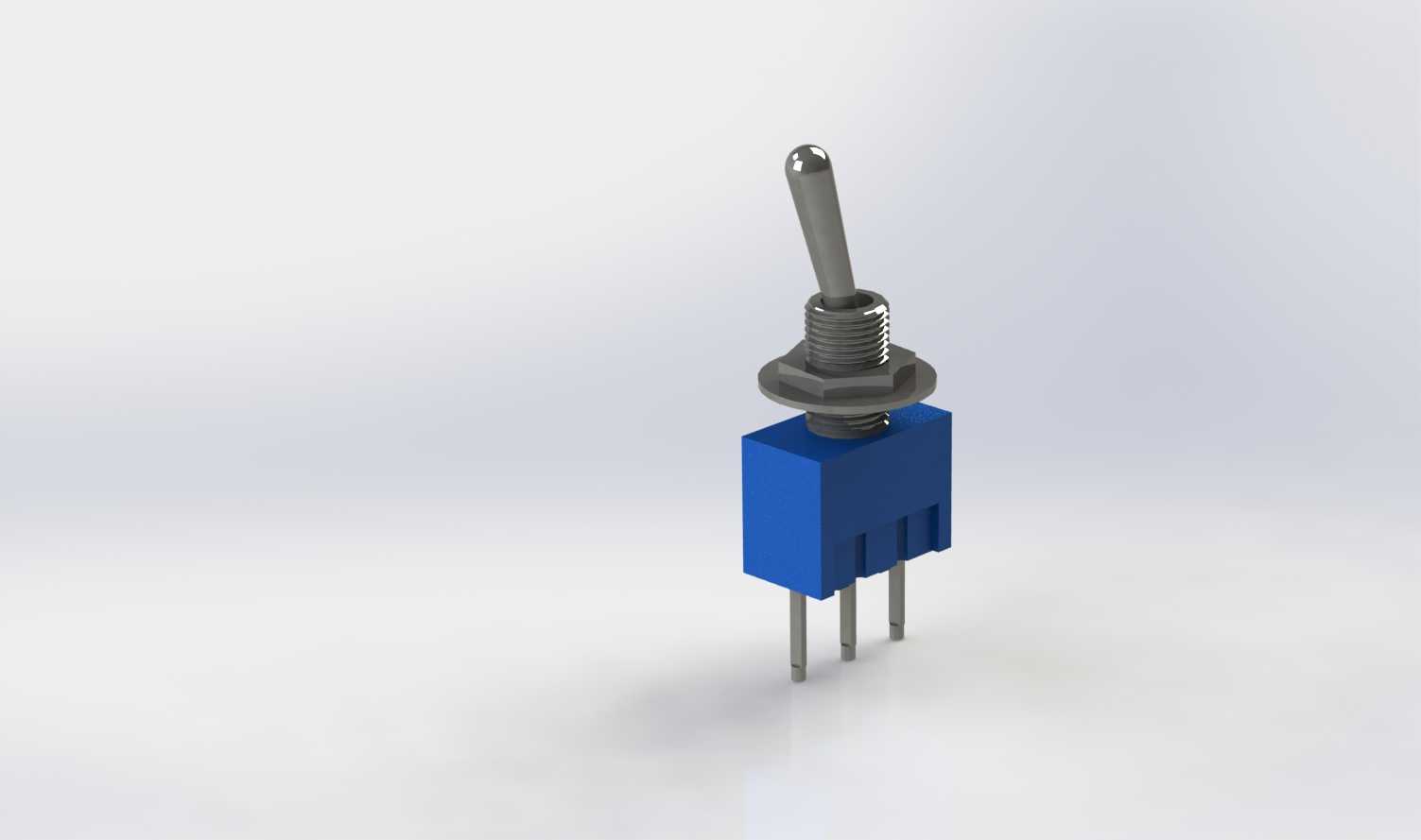

MTS-1型微型钮子拨动开关结构设计

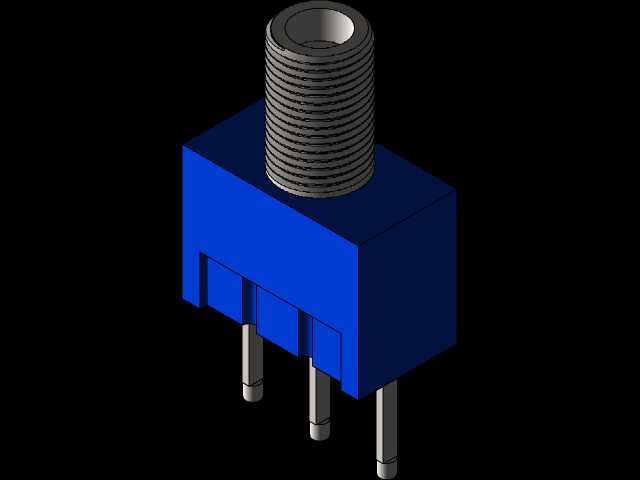

这款MTS-1型微型拨动开关是小型电子电气控制回路中常用的通断操控元件，广泛应用在消费电子、小型工控模块、实验教具、车载小电器、音频设备、电动玩具等产品的电路切换场景中，承担小功率回路的电源通断、信号通路切换、功能档位切换的实际作用，能够在紧凑的设备内部空间里完成可靠的手动操控指令输入，是小尺寸电控设备里十分常见的基础操控部件。从功能特性来看，该款开关属于单刀式钮子拨动结构，依靠拨杆的扳动实现内部触点的闭合与断开，操作手感清晰，扳动到位时有明确的档位反馈，能够避免误操作带来的回路误通断；开关的触点采用导电性能优异的金属材质，接触电阻低，能够稳定承载小电流信号与小功率负载的通断需求，适配多数低压直流控制回路的使用要求，拨杆与基座之间的密封结构能够阻挡日常使用中的灰尘、细小杂物进入开关内部，延长元件的实际使用寿命，降低接触不良的故障概率。在设计思路上，这款开关优先考虑了紧凑安装场景的适配性，整体采用方块式绝缘基座搭配顶部螺纹安装轴的结构，绝缘基座选用高强度工程塑料材质，具备优秀的绝缘性能与结构强度，能够耐受常规焊接加工时的温度冲击，不会出现基座变形、引脚移位的问题；顶部的螺纹安装轴搭配配套的锁紧螺母，可以快速完成开关在设备面板、PCB板预留安装位上的固定，安装过程简单便捷，固定后结构稳固，不会因为频繁扳动拨杆出现开关松动移位的问题。从外形尺寸与安装边界来看，这款开关的蓝色绝缘基座为规整的小尺寸方块结构，三根直插式引脚采用标准间距设计，既可以直接插接在对应规格的PCB焊盘上完成波峰焊或手工焊接固定，也可以通过导线焊接后安装在设备内部的预留位置；顶部的螺纹安装段直径适配行业通用的面板开孔尺寸，不需要额外定制开孔即可完成面板安装，拨杆的长度设计兼顾了操作便利性与空间占用要求，扳动行程适中，不会因为拨杆过长占用过多设备内部空间，也不会因为拨杆过短导致操作费力、扳动不到位的问题；开关整体的安装边界规整，没有突出的异形结构，在设备内部排布时可以紧贴其他小型元件布置，最大化利用紧凑的设备内部空间，适配各类小型化电子电气产品的设计需求。
