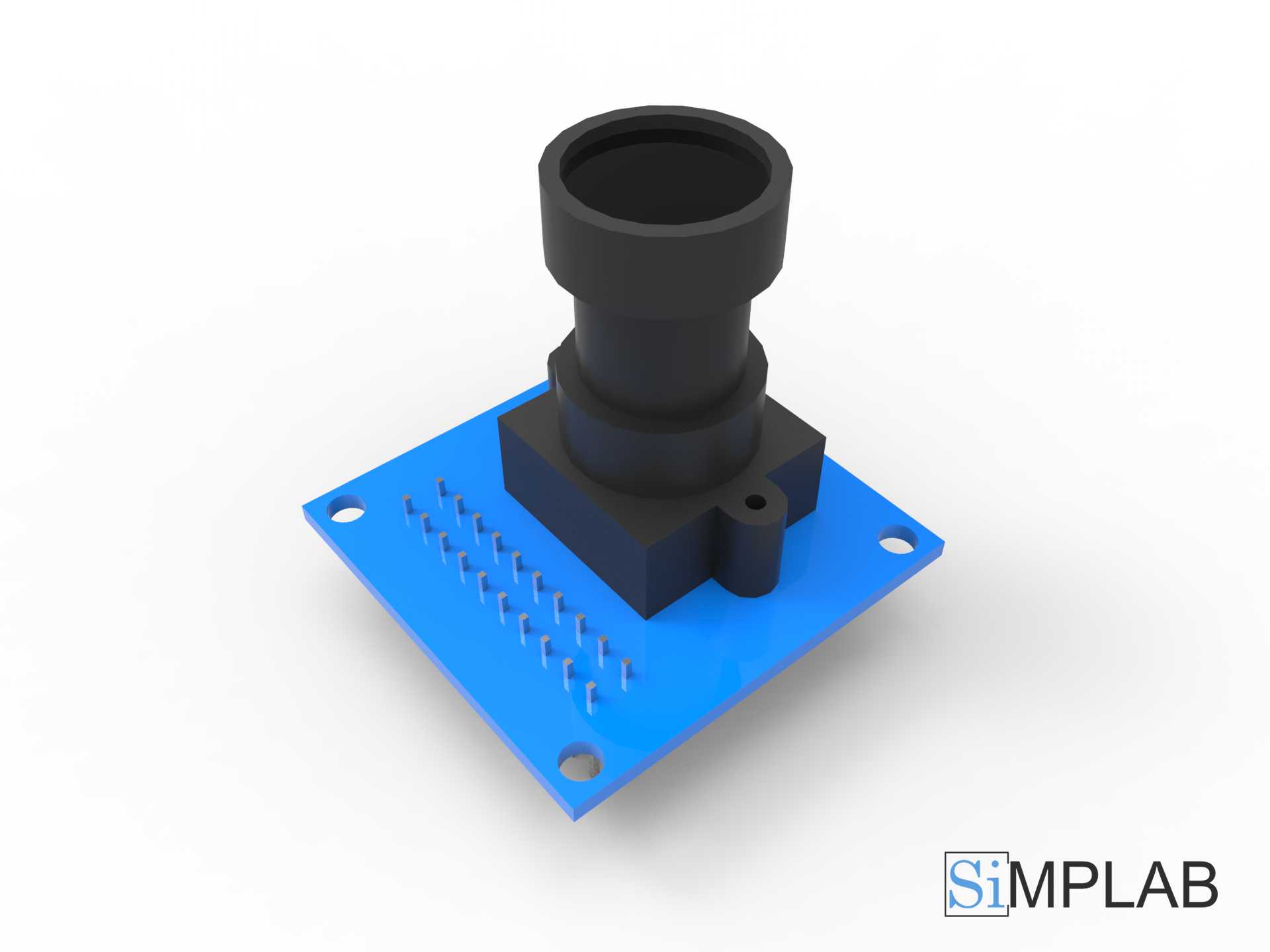

单板外接式摄像头模组结构设计

该摄像头模组属于小型化集成成像采集组件，主要面向嵌入式视觉采集场景设计，可广泛适配智能巡检机器人、小型智能设备、桌面视觉检测装置、开源硬件开发平台等领域的视觉感知需求，能够为设备提供稳定的实景图像采集能力，支撑视觉识别、画面监控、图像采样等核心功能落地。从实际用途来看，该模组可直接作为视觉前端部件，对接主控电路完成光电信号转换，将采集到的光信号转化为可传输的电信号传递给后端处理单元，无需额外搭建复杂的镜头固定结构，能够大幅降低视觉类设备的开发组装难度，缩短产品落地周期。在功能特性设计上，该模组采用镜头与电路板直连的集成式结构，镜头部分做了阶梯式筒身设计，既能够预留足够的光学镜片安装空间，保证成像光路的长度满足焦距要求，又能通过筒身的阶梯结构做限位，避免组装过程中镜头出现偏移歪斜，保障光轴与电路板成像芯片的中心对齐；镜头侧方预留的小型凸耳结构带有定位孔，可配合紧固件完成镜头与底座的锁附，防止设备运行过程中受震动影响出现镜头松动、焦距偏移的问题。电路板部分采用方形板式设计，板体四角预留标准安装孔位，可直接通过螺丝固定在设备预设的安装位上，安装孔的位置做了等距对称设计，能够兼容多数开源硬件平台的安装孔距标准，适配不同的安装场景；板体边缘排布的直插式排针引脚，采用等间距排列设计，可直接插接在对应主控板的排座上，也可通过排线进行延长连接，接线方式灵活，能够适配不同的设备内部走线空间。从设计思路来看，该模组优先考虑组装便捷性与使用稳定性，将镜头固定结构与电路板做一体化整合，省去了额外的镜头支架零件，减少整体装配零件数量的同时，也降低了多零件装配带来的累积误差，保证成像精度；电路板上的元件排布避开了安装孔与镜头底座的投影区域，避免安装过程中螺丝或者镜头底座挤压板上元件造成损坏，同时排针引脚统一排布在板体单侧，方便接线操作，也能减少走线对成像区域的电磁干扰。在外形尺寸与安装边界上，该模组整体结构紧凑，镜头部分突出于电路板表面，安装时需要在电路板上方预留对应镜头高度的避让空间，避免周边结构遮挡镜头视场角；电路板的方形轮廓尺寸适配小型设备的内部安装空间，四角安装孔的中心距符合常规小型电子模组的安装规范，安装时仅需在固定面预留对应板体大小的平面，保证四个安装孔位对齐即可完成固定，安装后镜头顶端到电路板背面的总高度较低，能够适配内部空间局促的小型智能设备使用需求，不会占用过多的设备内部空间。
