独立式光电感烟火灾探测报警器结构设计

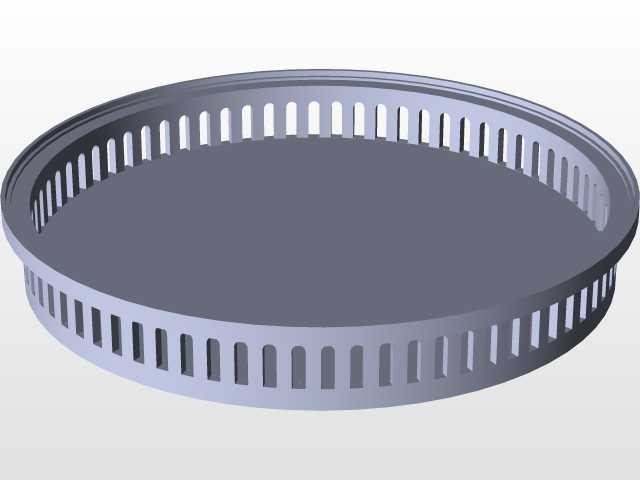

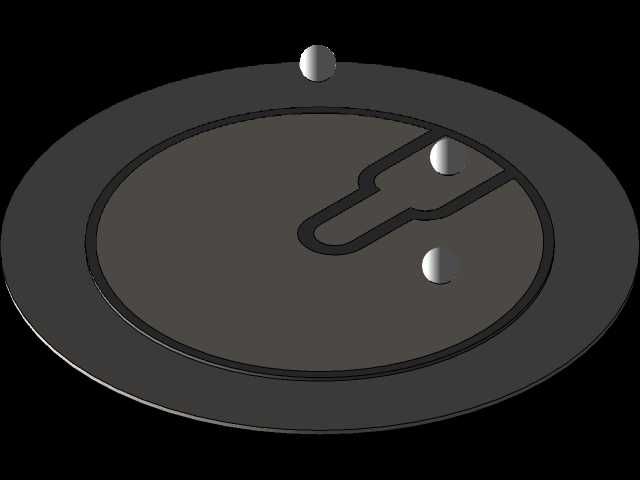

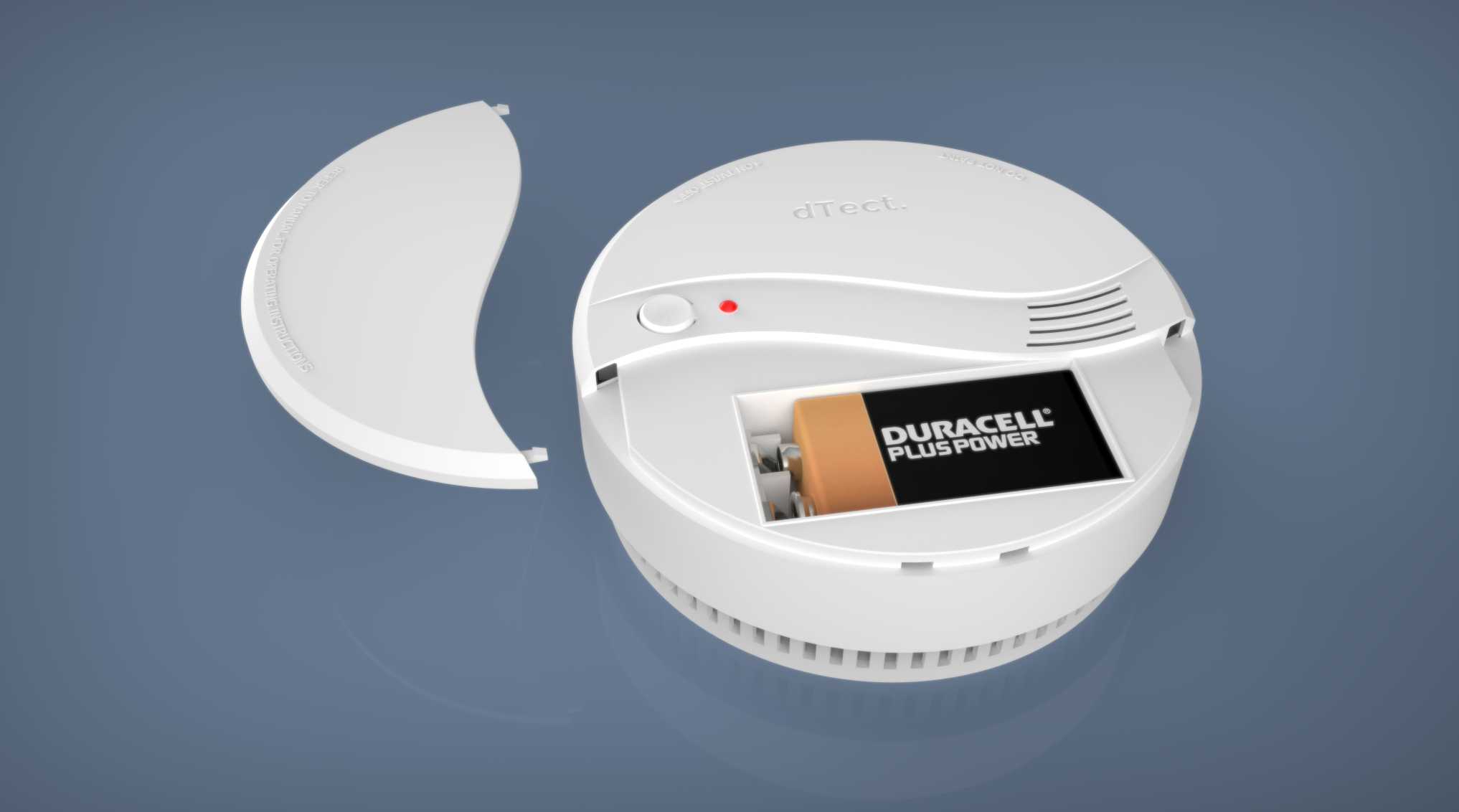

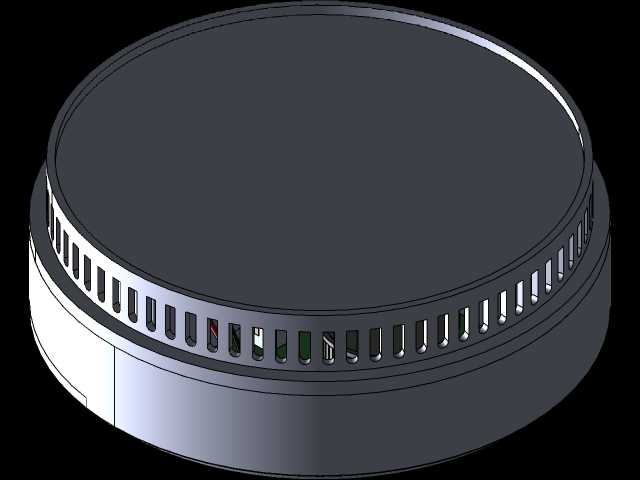

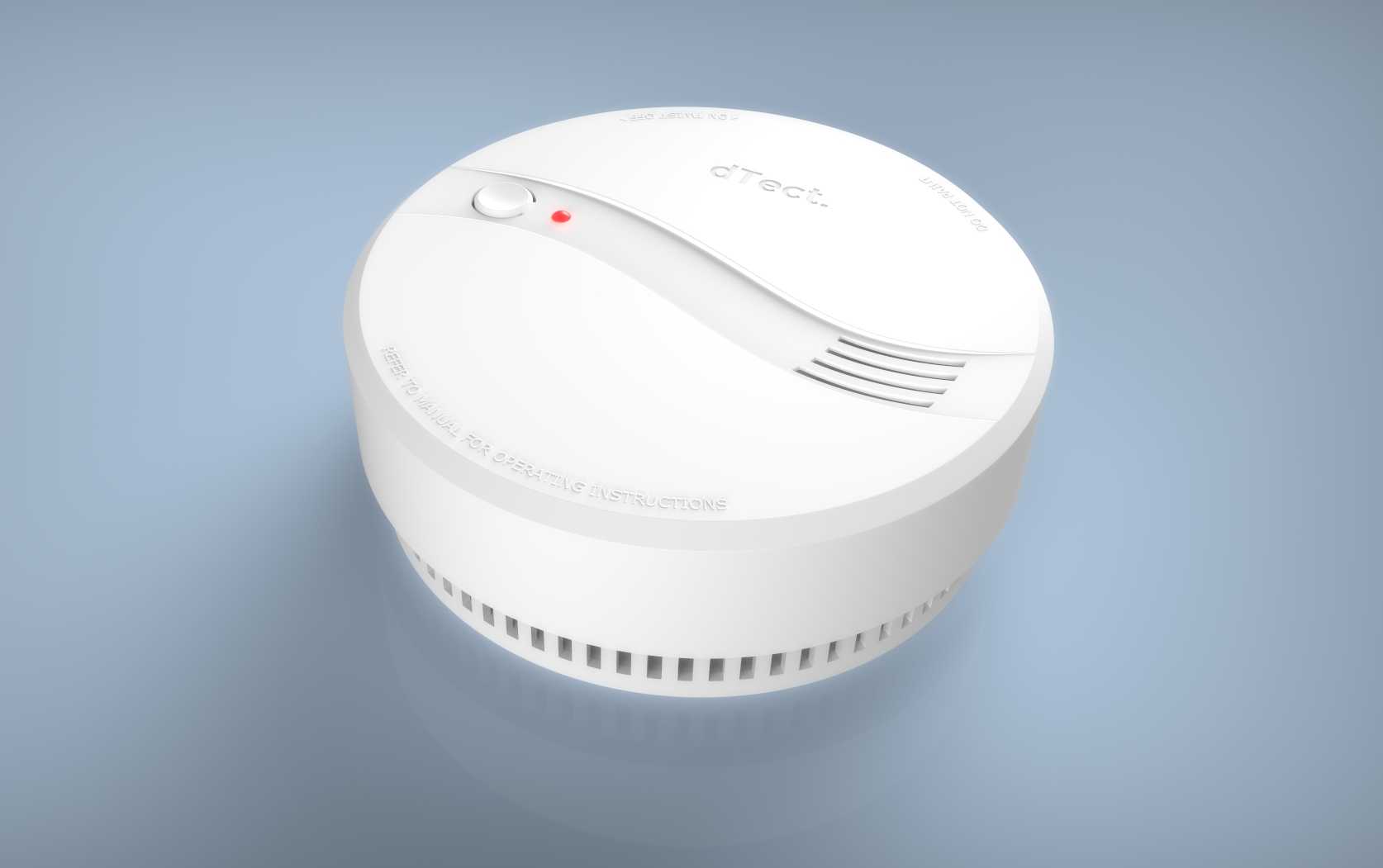

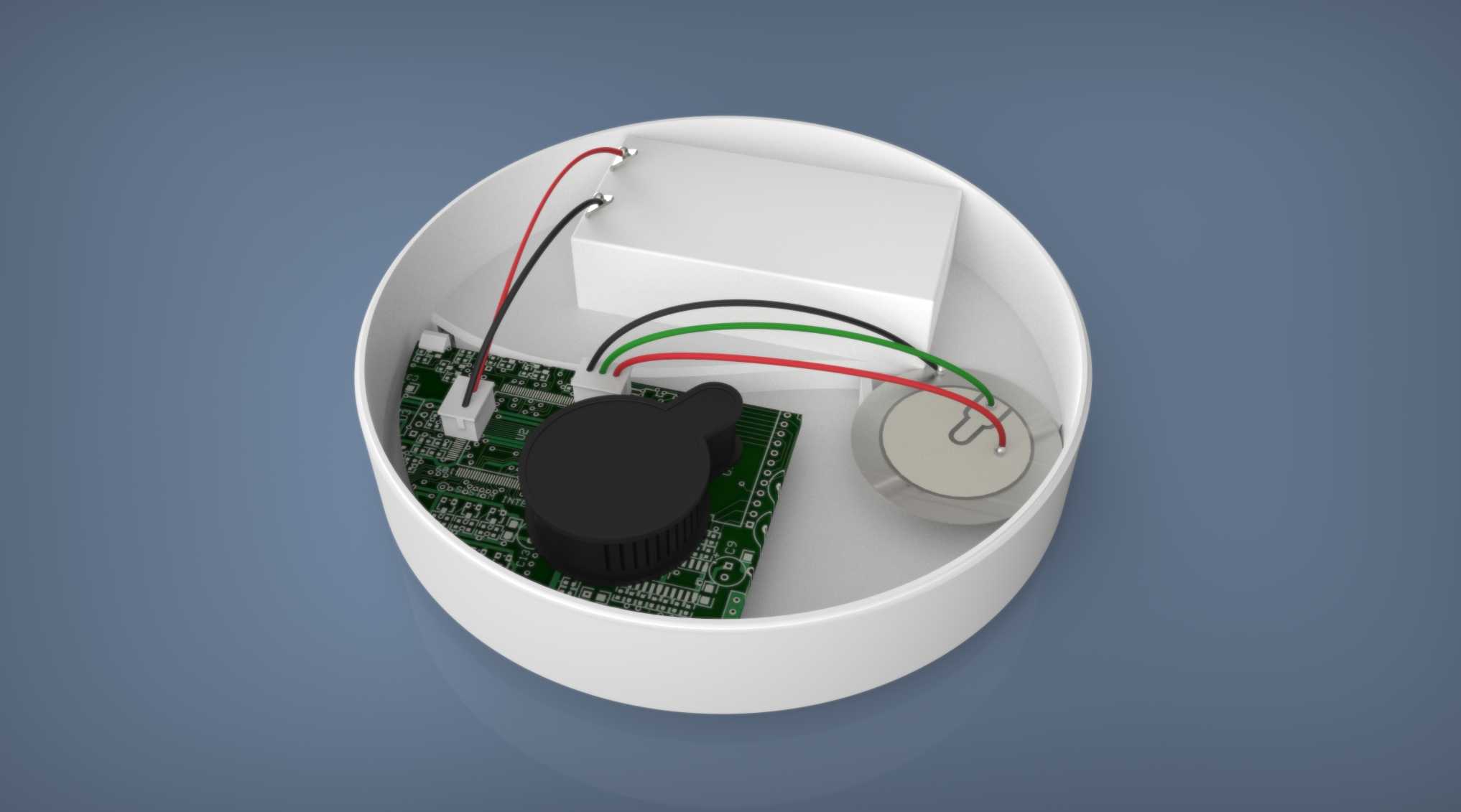

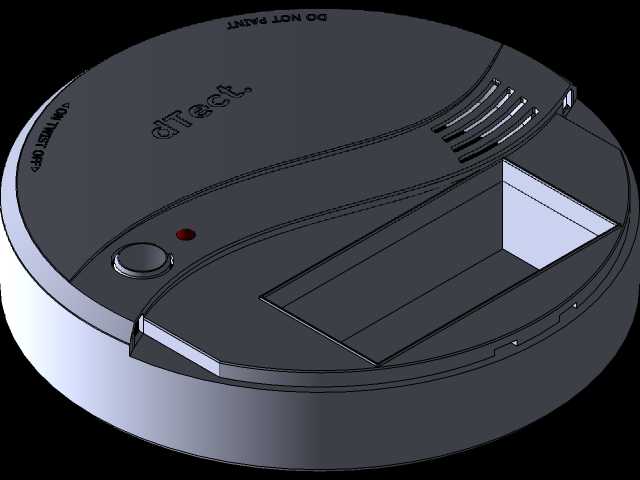

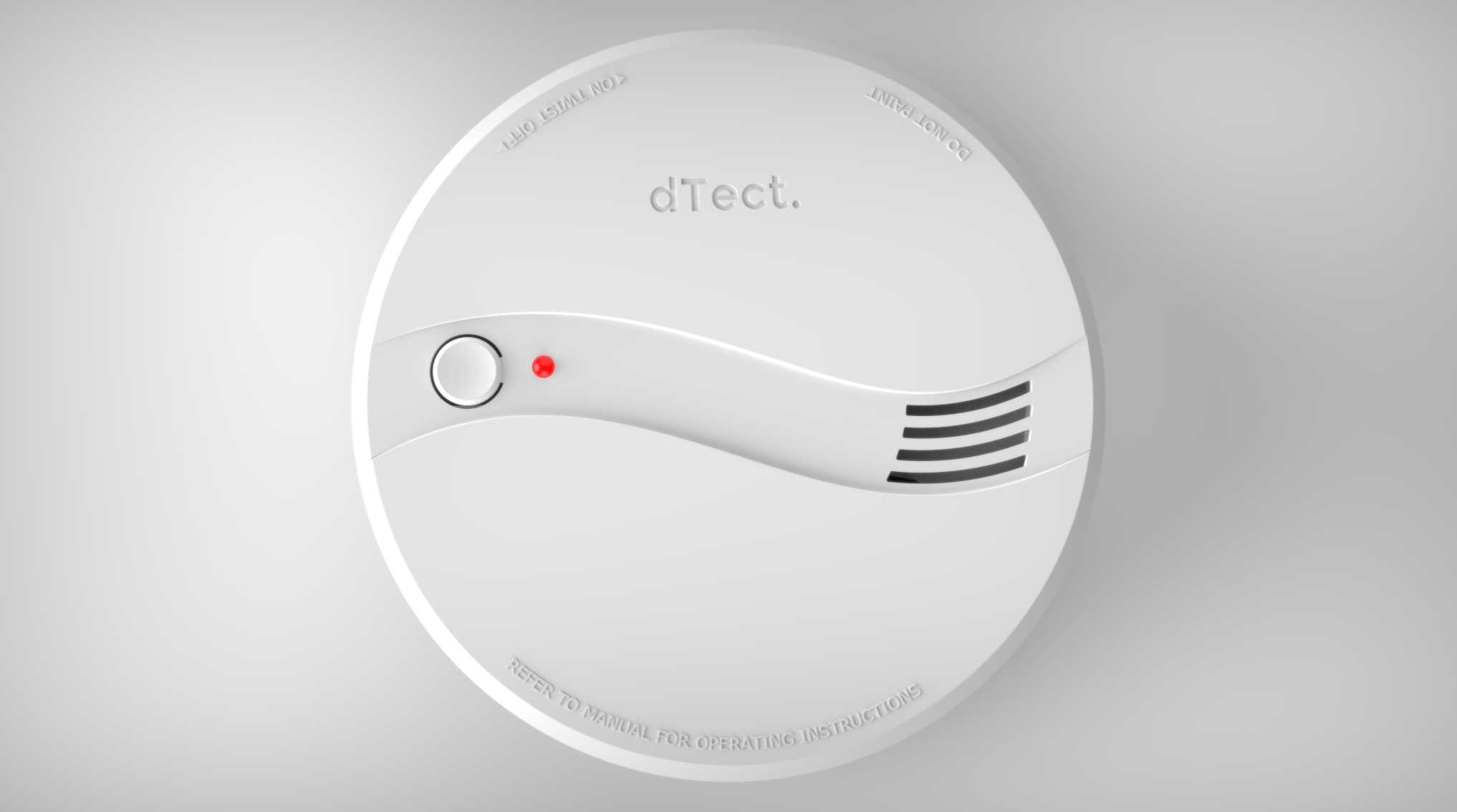

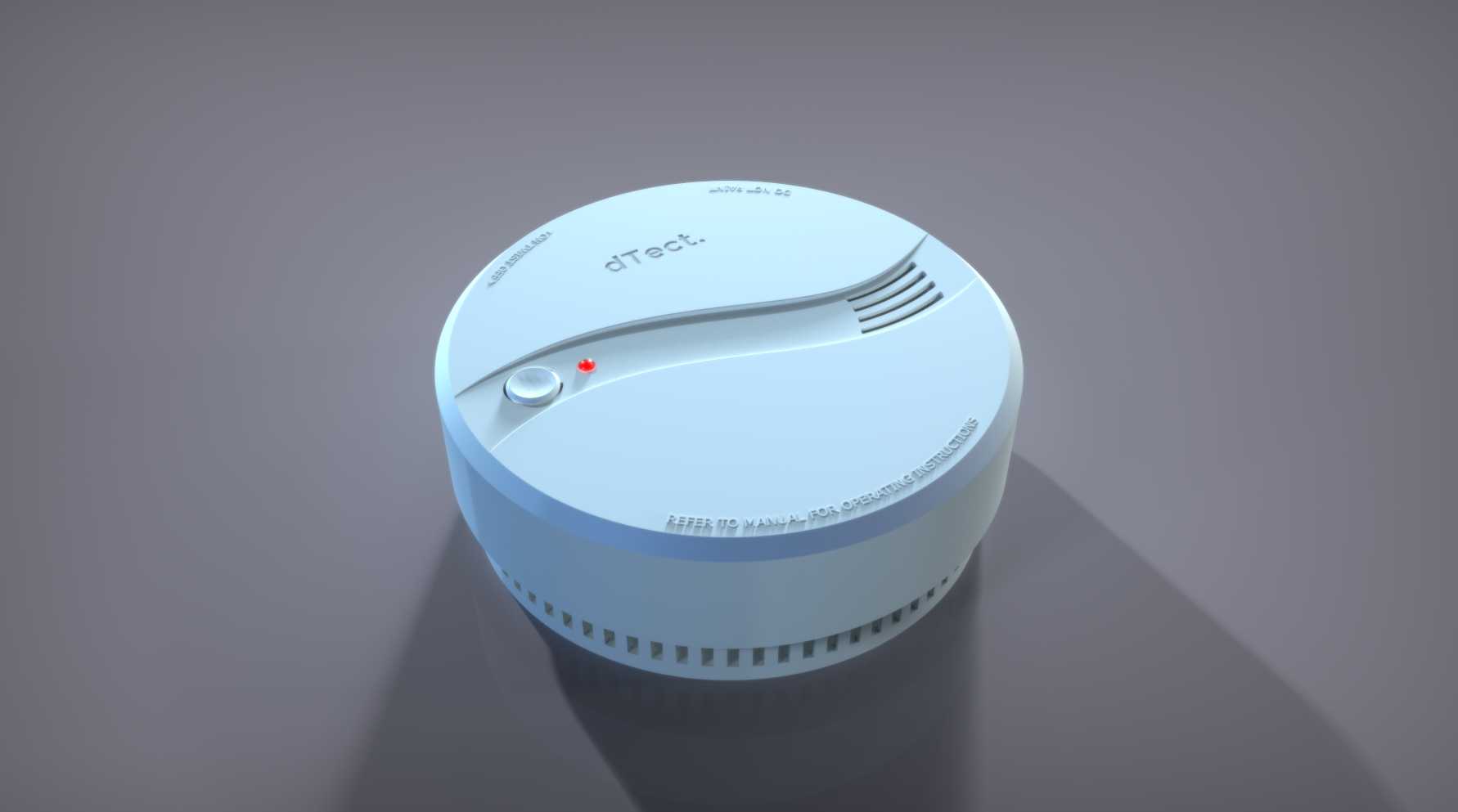

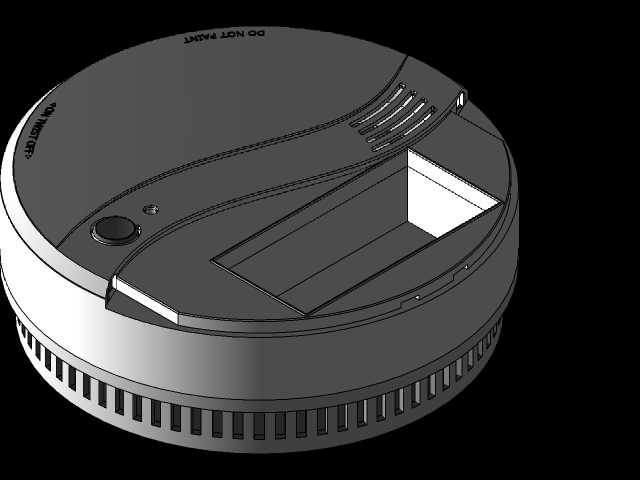

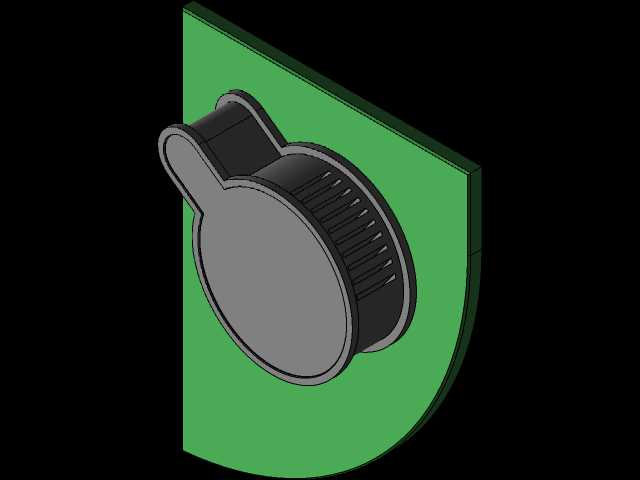

这款感烟探测报警器主要面向民用住宅、小型商业门店、出租公寓、老旧小区改造等室内消防预警场景，作为独立式火灾前端探测设备，无需接入集中消防报警系统即可独立运行，能够在火灾初期阴燃阶段产生烟雾时第一时间触发预警，为现场人员争取充足的逃生时间，是小空间防火预警的核心终端设备。设备核心采用光电式烟雾传感结构，通过内部迷宫式暗室的光路散射原理识别烟雾颗粒，当环境中烟雾浓度达到预警阈值时，内置的85dB压电蜂鸣器会持续发出高分贝警示音，同时设备正面的红色指示灯会同步高频闪烁，即使在嘈杂环境或者睡眠状态下，也能有效提醒现场人员及时处置险情或快速疏散。从产品设计思路来看，整体采用圆形薄款壳体造型，外壳选用阻燃ABS材质注塑成型，上壳与底座采用旋转卡扣式连接结构，无需额外工具即可快速开合，方便后期更换内置电池；侧面环绕开设多组进烟格栅，能够保证360度全方位的烟雾流入，同时格栅的缝隙尺寸经过反复优化，既可以阻挡蚊虫、灰尘进入内部传感暗室造成误报，又不会阻碍烟雾的正常进入，保证探测灵敏度。设备正面设置了圆形测试按键，用户可定期按压按键模拟报警状态，检测设备电路与蜂鸣器是否正常工作，红色状态指示灯同时集成了低电量提醒功能，当电池电压不足时会间隔闪烁提示更换电池。从安装边界来看，设备整体直径控制在100mm左右，整体厚度不超过50mm，采用吸顶式安装方式，配套的底座可通过两颗膨胀螺丝直接固定在天花板平面，安装时需距离墙面至少50cm，距离空调出风口、厨房油烟口等气流扰动或易产生非火灾烟雾的区域1.5m以上，避免气流干扰造成探测延迟或误触发；内部电池仓适配常规9V叠层电池或者两节5号干电池，正常待机状态下电池续航可达1年以上，无需频繁更换维护。设备内部的传感暗室采用迷宫式遮光设计，完全隔绝外部环境光线干扰，即使安装在有日常照明的区域也不会出现光线误触发的问题，整体电路采用低功耗设计，静态工作电流控制在微安级别，能够长期稳定可靠运行，外壳的弧形过渡设计没有尖锐棱角，安装在天花板上不会出现磕碰风险，白色壳体能够适配绝大多数室内装修风格，不会破坏顶面的整体视觉效果。
