小型隔膜式真空泵结构设计方案

这款小型隔膜式真空泵主要面向小流量负压需求场景设计，可广泛应用于实验室小型分析仪器、医疗采样设备、美容护理仪器、小型自动化包装设备的负压吸附工位，以及家用制氧机、便携艾灸设备等民用产品中，核心作用是通过往复运动形成密闭腔室的容积变化，持续抽取目标空间内的空气，形成稳定的负压环境，满足气体采样、真空吸附、介质输送等实际工况需求。

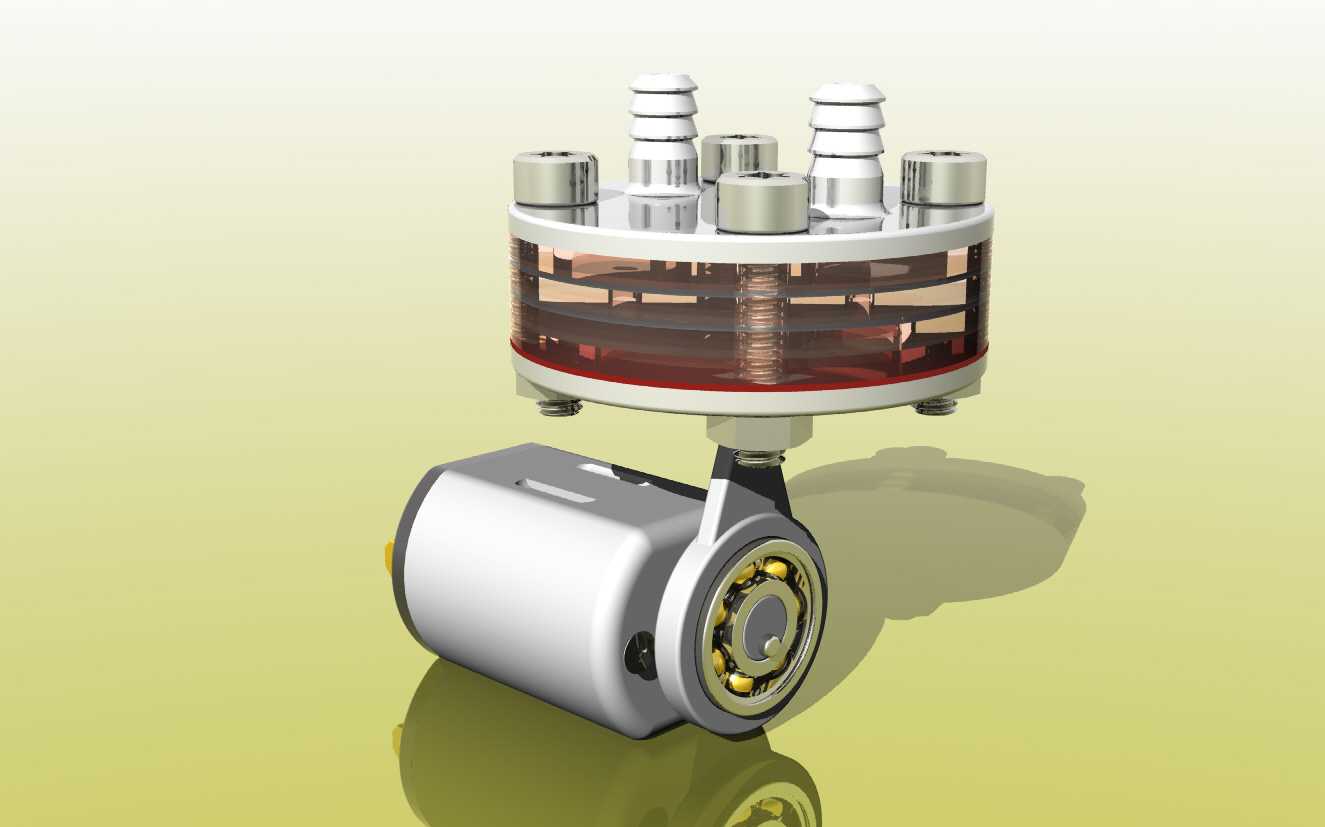

从功能特性来看，该泵采用无油隔膜式结构设计，工作过程中不需要润滑油参与密封与润滑，输出的气体不会被油雾污染，能够满足对洁净度有要求的用气场景，同时避免了油泵日常维护换油的麻烦，运行噪音更低，适合在对噪音控制有要求的室内、桌面类设备中搭载。泵头部分采用透明可视化壳体设计，能够直观观察内部隔膜的运动状态与阀片工作情况，便于快速排查运行故障，顶部设置多组不同规格的快插气嘴接口，可适配不同管径的气管连接，无需额外转接配件即可完成气路安装。

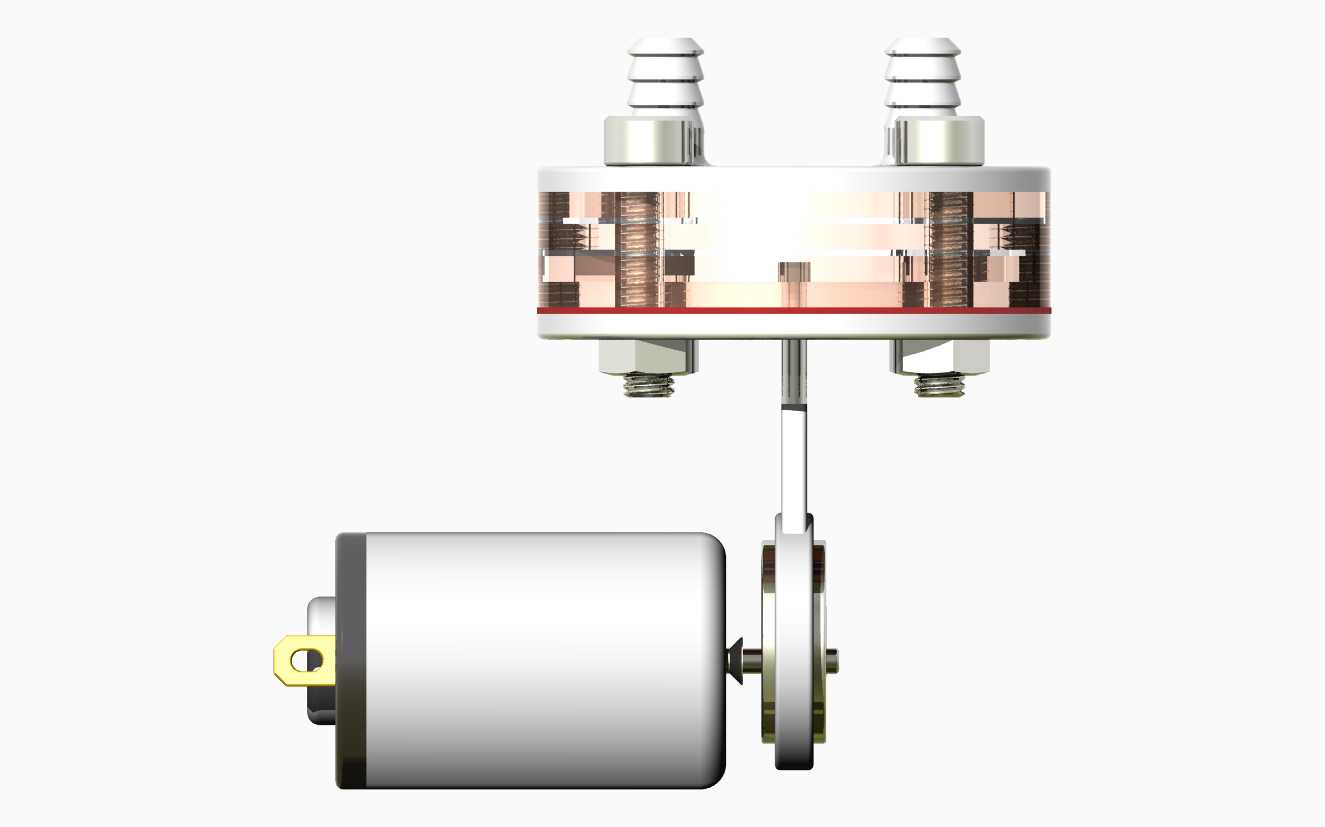

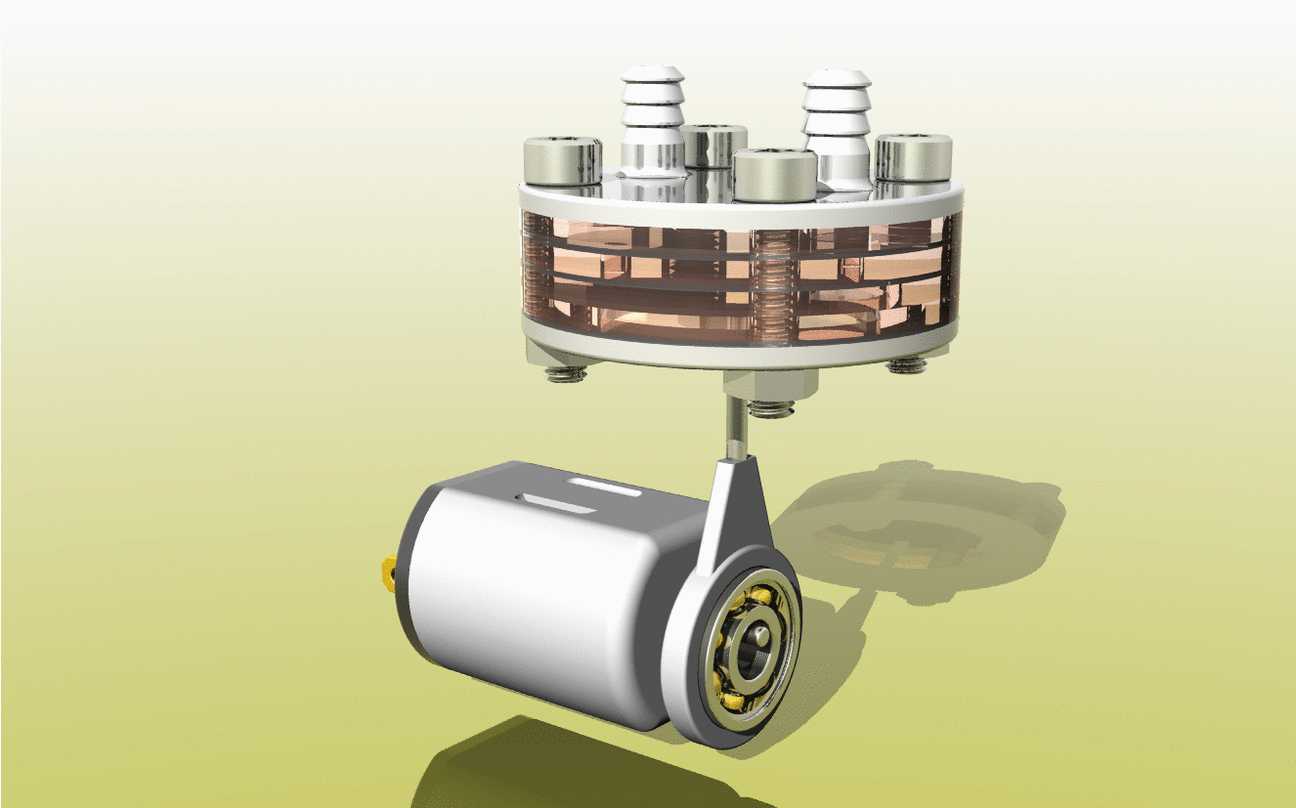

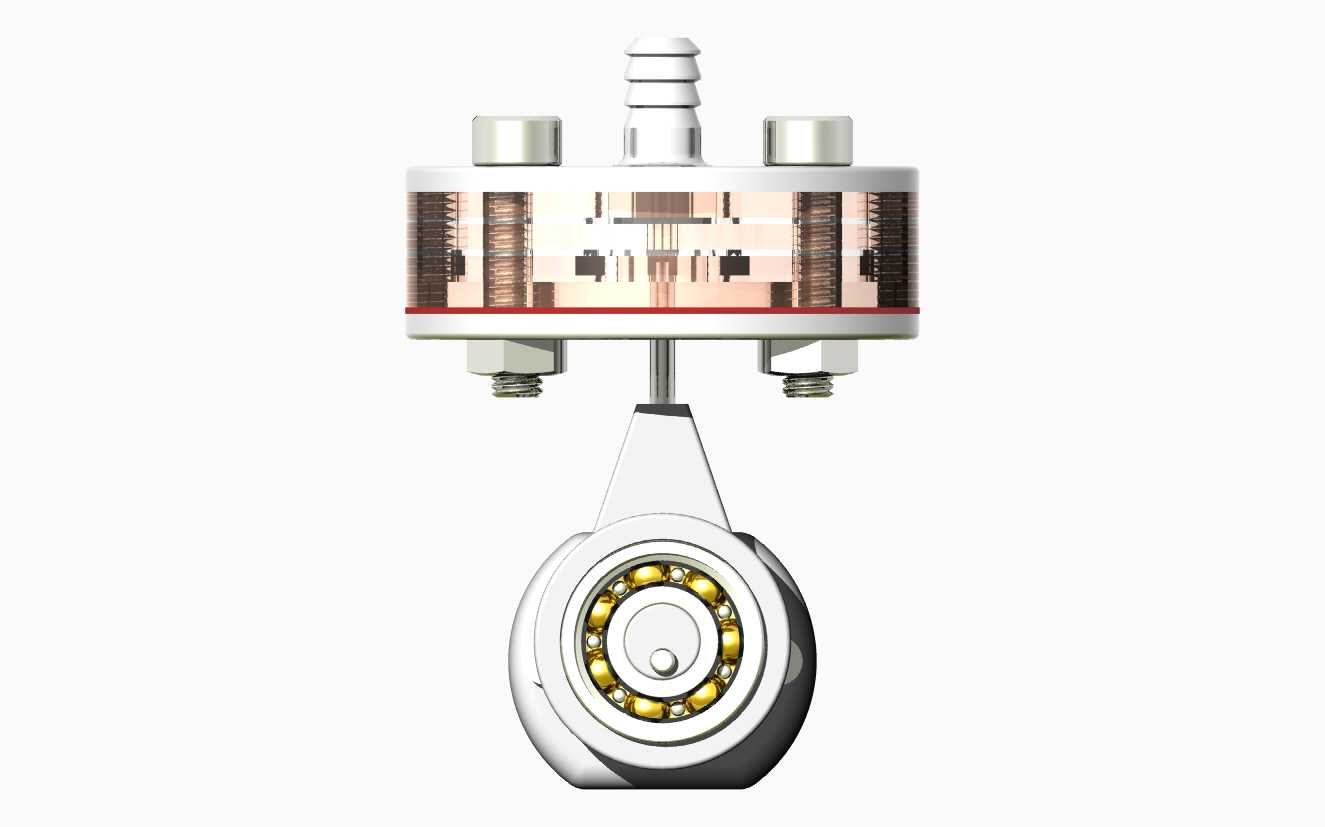

设计思路上，整体采用驱动电机与泵头分体式布局，驱动端选用成熟的微型直流有刷电机，通过偏心轮结构将电机的旋转运动转化为隔膜的往复直线运动，偏心轮与隔膜之间设置带轴承的传动摆臂，有效降低传动过程中的摩擦阻力与运行抖动，提升整体运行寿命。泵头内部设置对称布置的进出气阀片，依靠隔膜往复运动产生的压差自动完成阀片的开闭切换，实现气体的单向持续输送，泵头与电机之间设置隔热连接支架，避免电机长时间运行产生的热量传导至泵头，影响隔膜与阀片的使用寿命。

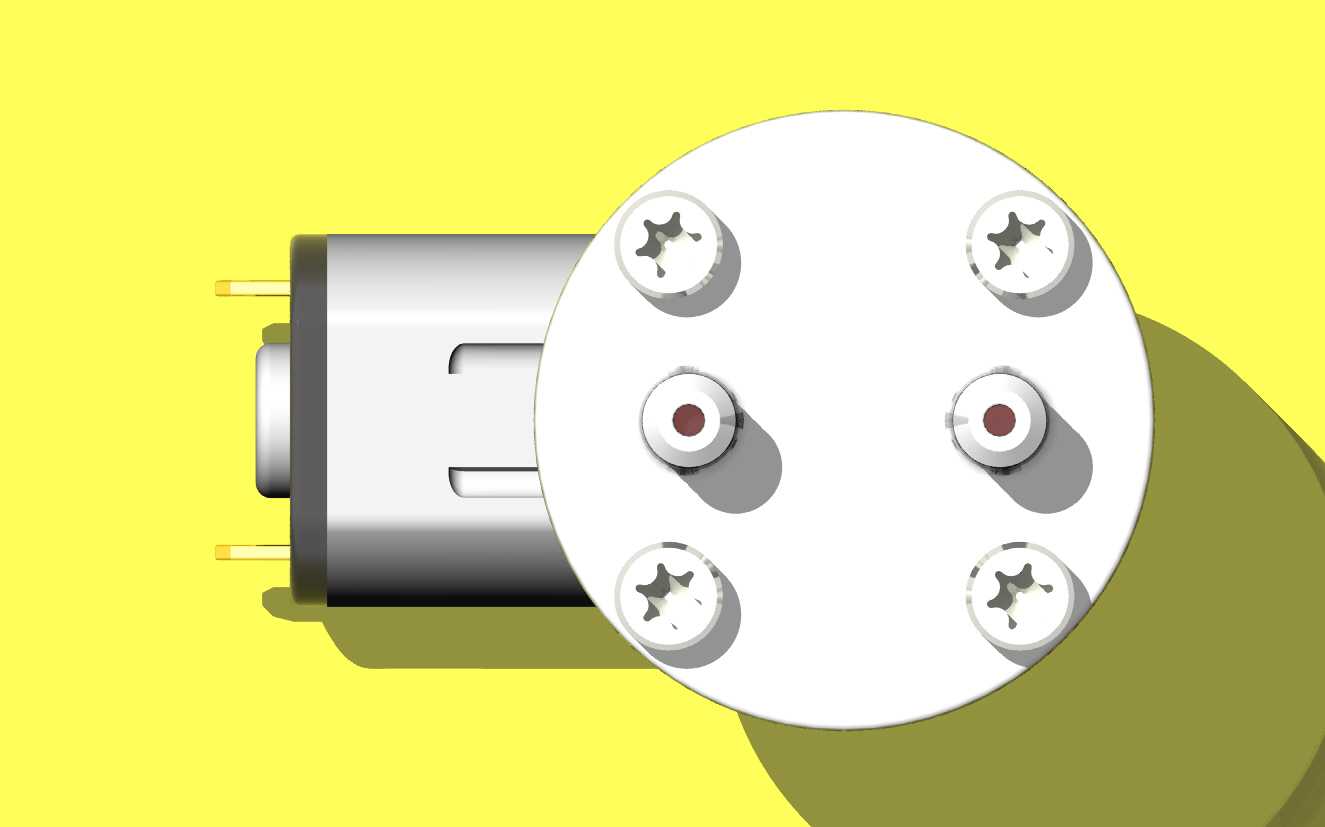

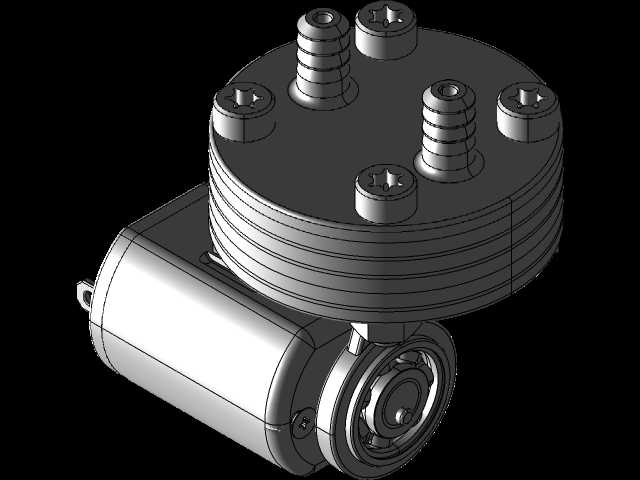

外形与安装边界方面，整体结构紧凑，泵头部分为圆柱形结构，直径控制在常规小型设备的安装预留尺寸范围内，驱动电机为标准圆柱型微电机，可通过配套的卡箍或者侧边安装孔完成整机固定，安装时需要预留出气管插拔的操作空间，以及电机尾部接线与散热的空间，进出气接口位于泵头顶部，气路排布时可避开电机与传动结构区域，避免气管与运动部件产生摩擦干涉。整机重量较轻，不会对搭载设备造成过大的负载压力，可适配便携类移动设备的安装需求。
