离心泵扭曲叶片叶轮结构设计

该扭曲叶片叶轮是离心泵核心过流做功部件，主要应用于市政供水、工业循环水输送、暖通空调水循环、化工介质输送、农田排灌等场景，是离心泵实现流体能量转换的核心结构，直接决定泵的水力效率、运行稳定性与抗汽蚀性能。在实际设备运行中，叶轮随泵轴高速旋转，通过叶片对流体的作用力，将原动机输入的机械能转化为流体的压力能与动能，实现流体的加压输送，适配清水、低浓度化工流体、常温循环水等多种介质的输送需求。

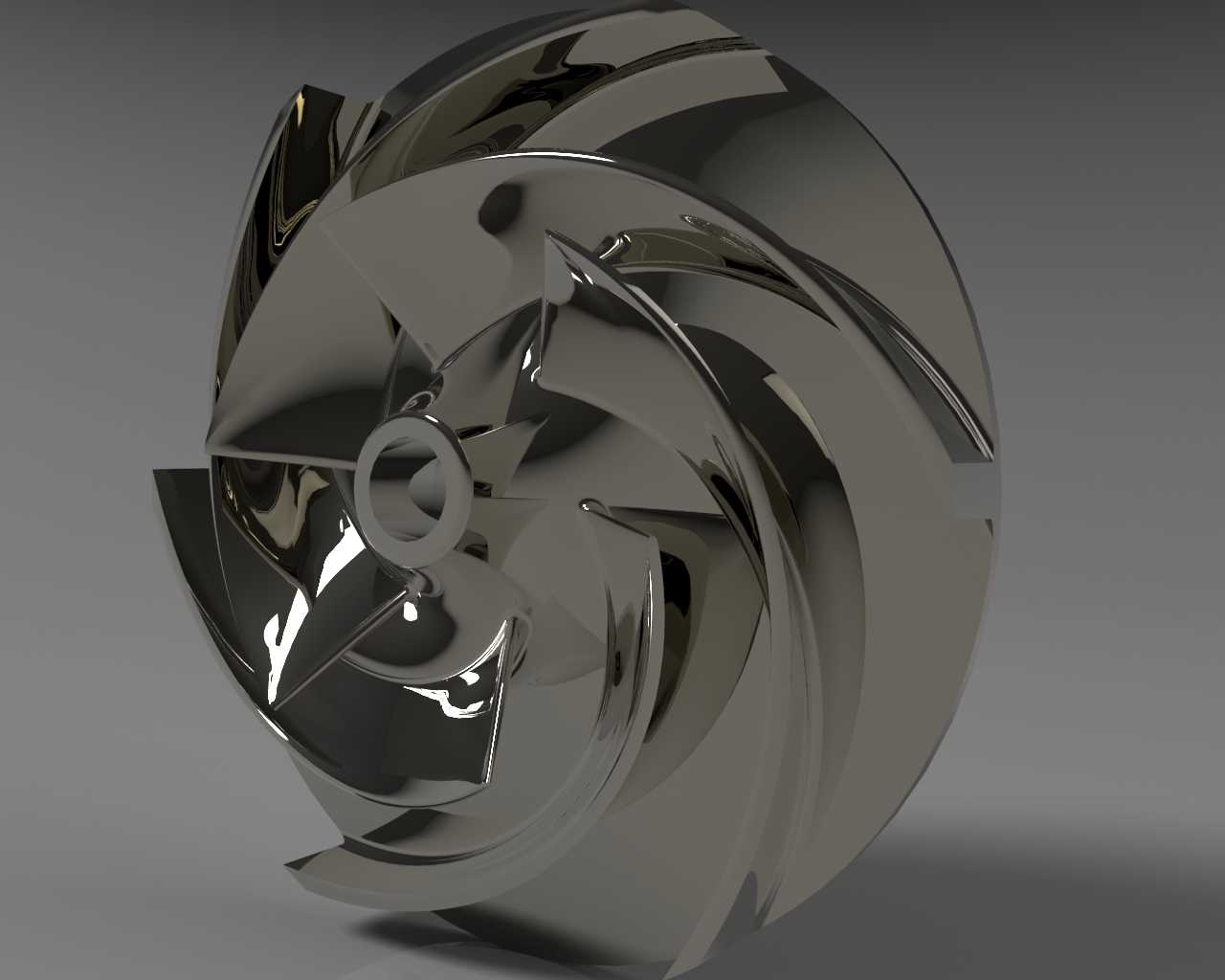

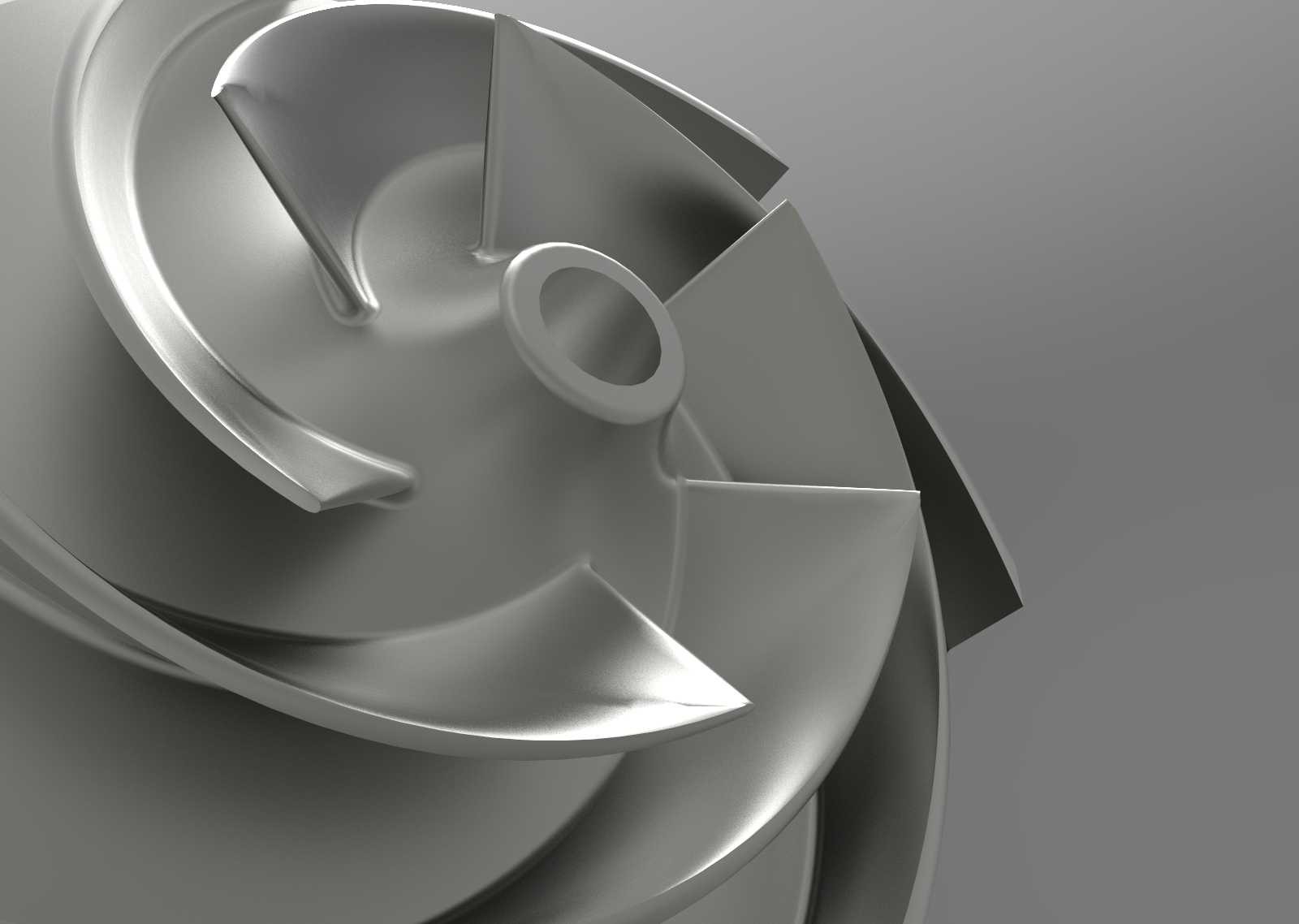

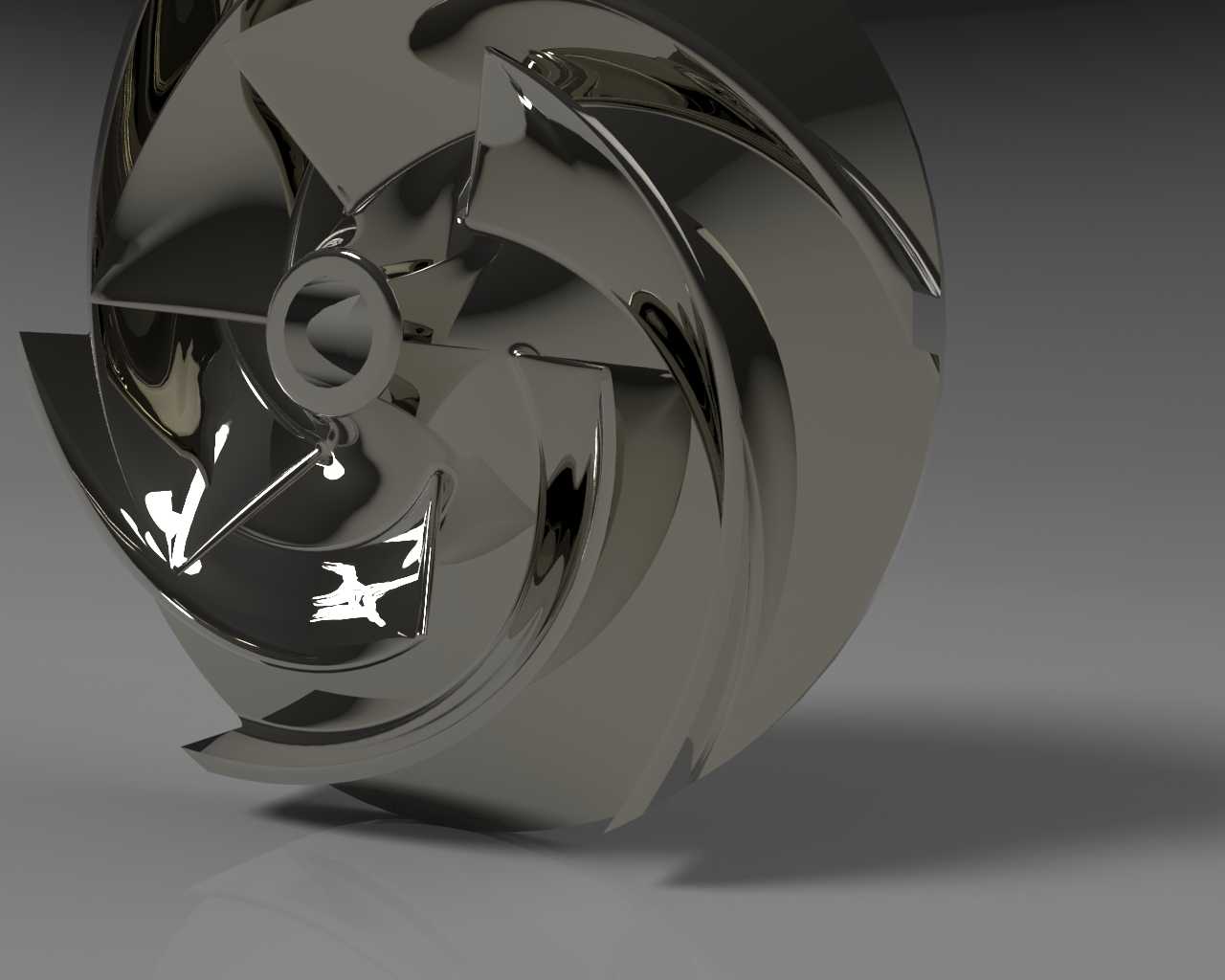

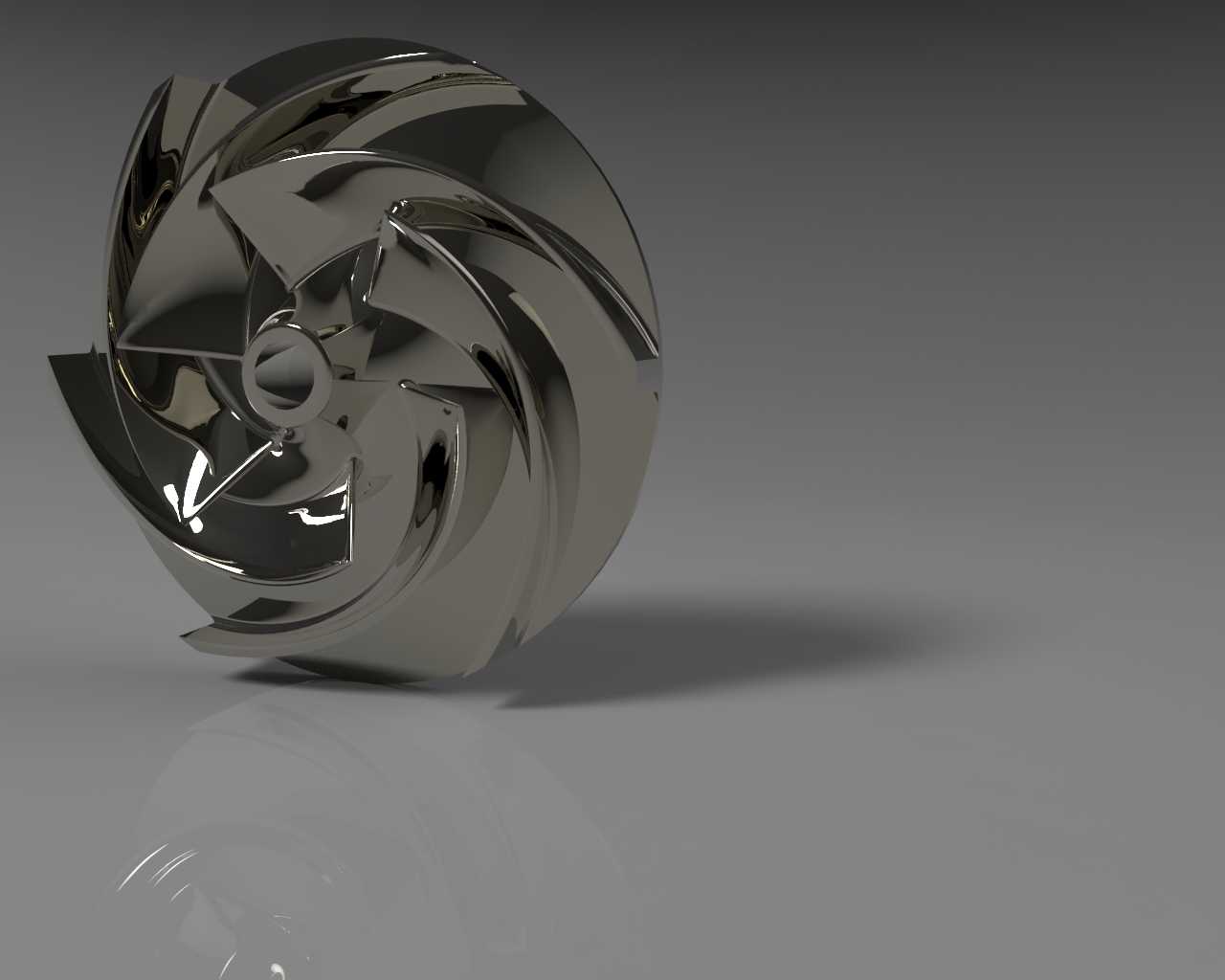

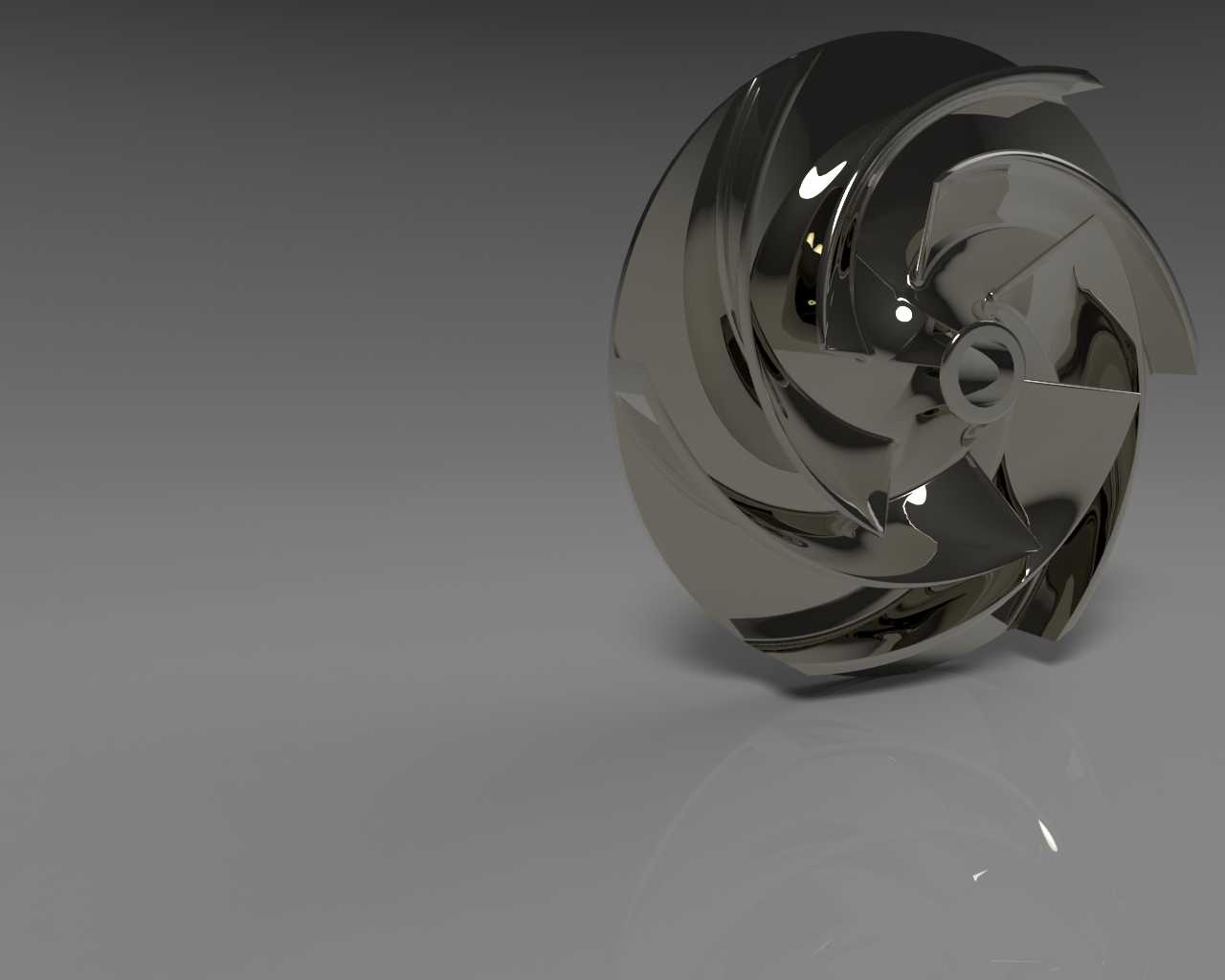

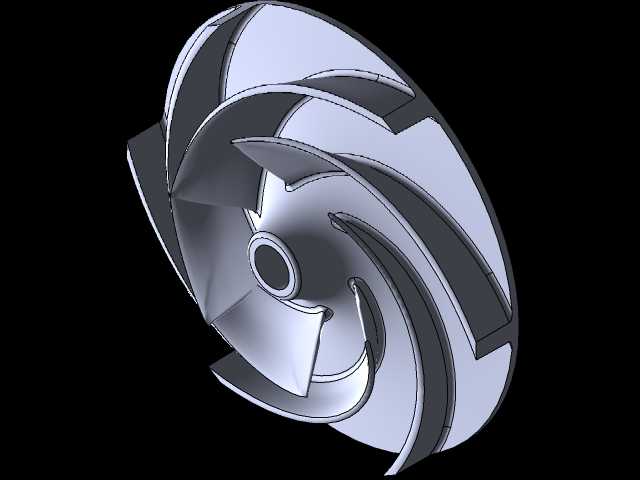

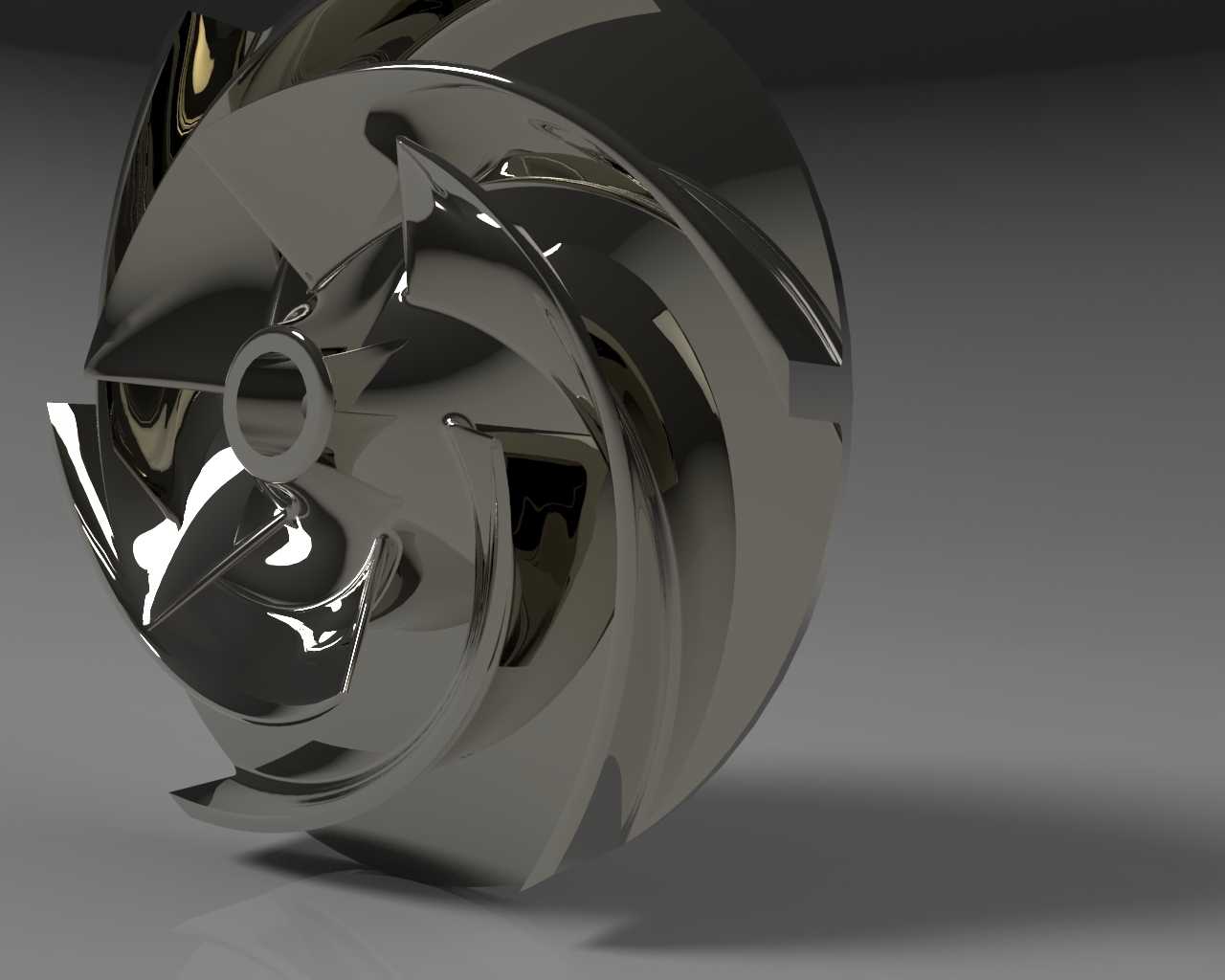

该叶轮采用后弯式扭曲叶片设计，叶片沿轮毂轴向到轮缘方向呈现连续平滑的空间扭曲形态，这种设计能够匹配流体在叶轮内从轴向流入转向径向流出的流动轨迹，有效减少叶片入口处的流体冲击损失，降低流道内的涡流与脱流风险，相比直板叶片叶轮，可在宽流量工况区间内保持更高的运行效率，同时降低运行过程中的水力振动与噪声，提升泵组运行的平稳性。叶轮整体包含轮毂、叶片、前盖板三个核心结构，轮毂中心设置与泵轴配合的安装孔位，可通过键连接实现与泵轴的周向固定，配合轴端锁紧结构实现轴向定位，安装时需保证与泵轴的同轴度公差，避免高速旋转时产生偏心振动；前盖板为光滑的弧形曲面结构，与叶片外缘平滑衔接，形成封闭的流道空间，减少流体在流道内的泄漏损失，提升容积效率。

设计过程中，首先根据目标工况的流量、扬程参数确定叶轮的进出口直径、叶片出口安放角、叶片包角等核心水力参数，再通过流线法生成叶片的空间扭曲曲面，反复调整叶片型线保证流道过流截面的平滑过渡，避免局部流速突变引发的汽蚀问题；结构设计阶段充分考虑安装边界，轮毂的轴向长度、安装孔直径与配合公差均匹配常规离心泵轴的安装尺寸，叶轮的整体外径尺寸适配对应泵型的泵体内部流道空间，安装后与泵体密封环的配合间隙控制在合理范围，既保证转动过程无摩擦干涉，又能减少叶轮出口流体的回流泄漏。叶片与轮毂、前盖板的衔接位置均做圆弧过渡处理，既减少流体流动的局部阻力，也能降低结构应力集中，提升叶轮整体的结构强度，适配高速旋转的受力工况，保证长期运行的结构可靠性。
