超白0805封装贴片发光二极管结构

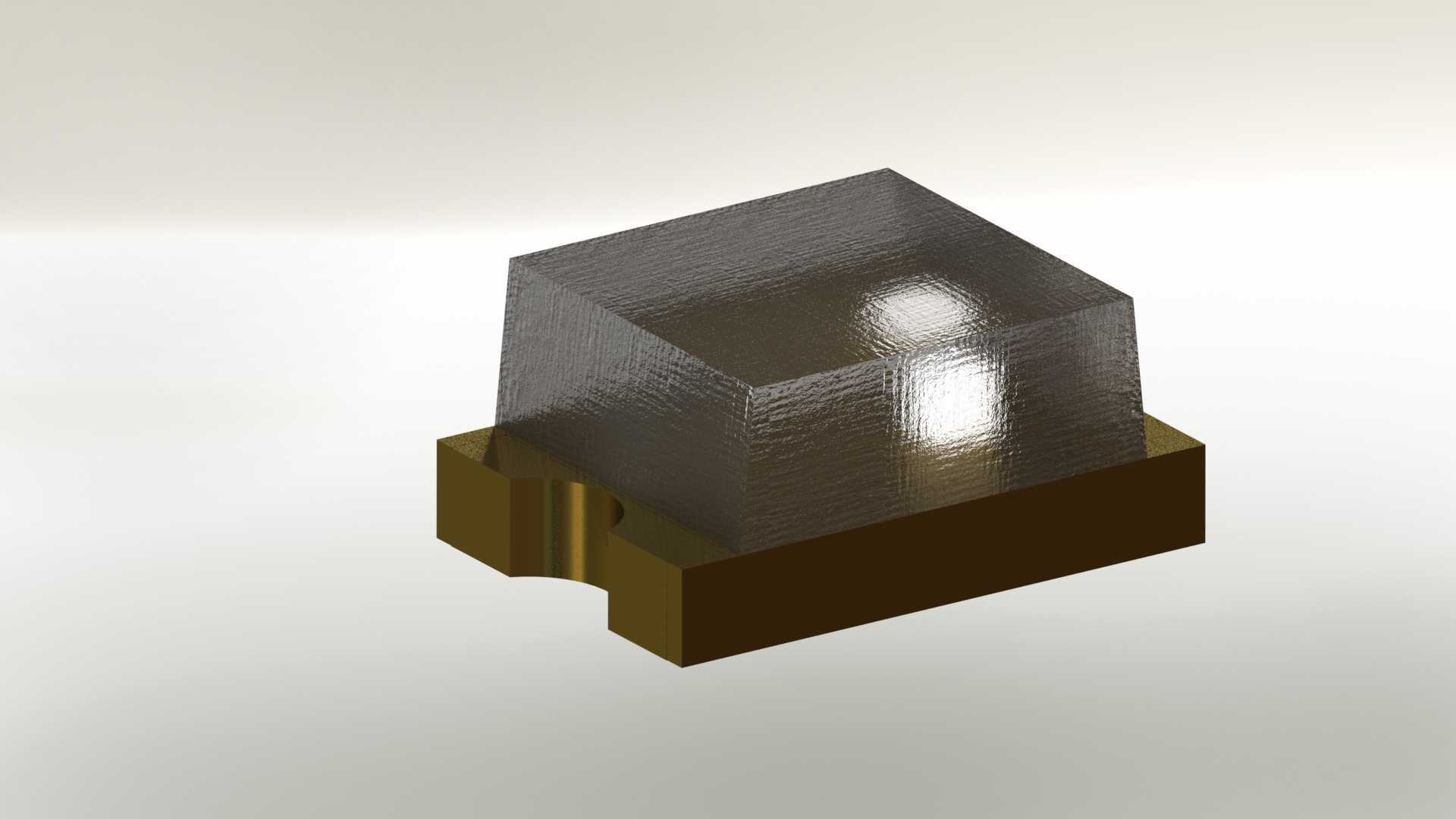

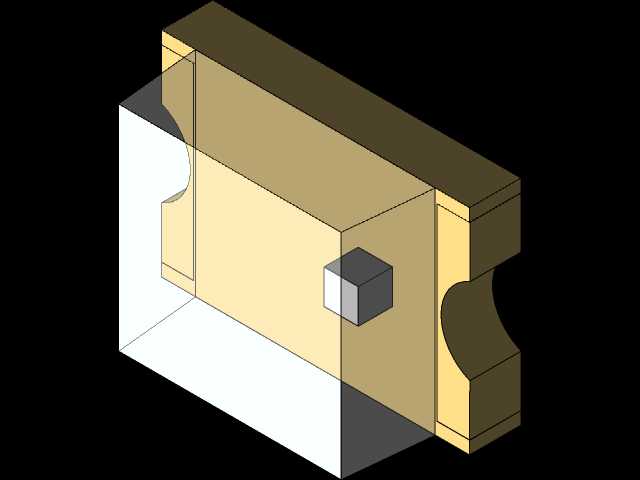

这款超白0805封装贴片发光二极管，是当前消费电子、工业控制、车载电子领域应用极广的表面贴装型指示与补光元件，在小型化电子设备的设计中承担着状态提示、局部补光、信号传输指示的核心作用，常见于智能穿戴设备的状态提示灯、便携数码产品的按键背光、工业控制板卡的运行状态指示、车载内饰的氛围点缀点位，凭借极小的安装体积与稳定的发光性能，成为高密度PCB板卡设计中优先选用的发光元件。从实际使用场景来看，这类贴片LED无需传统直插元件的引脚穿孔工序，可直接通过回流焊工艺完成板上贴装，适配高速SMT生产线的全自动化装配流程，能够大幅提升电子整机组装的生产效率，同时避免直插元件引脚弯折、剪脚带来的加工误差与材料损耗，十分适合批量规模化的电子产品生产场景。在功能特性上，这款超白发光二极管采用透明封装胶体搭配高亮度发光芯片，发光角度覆盖常规贴片元件的正面出光范围，出光均匀无明显暗斑，超白光色色温适配多数数码产品的冷色调设计风格，胶体本身具备一定的耐温性能，可承受回流焊过程中的短时高温冲击，不会出现胶体形变、发光芯片移位的问题，底部的金属焊接端与PCB焊盘贴合后具备可靠的焊接强度，能够承受常规的机械振动与温度循环测试，满足日常消费电子与工业设备的使用可靠性要求。在设计思路上，这款元件采用标准化的0805封装尺寸框架，整体外形为规整的长方体结构，上部为透明的聚光封装胶体，下部为深色的绝缘基座与焊接电极，基座侧边设置的定位缺口可在SMT贴装过程中为视觉识别系统提供极性判断依据，避免贴装反向导致的元件功能失效。从安装边界来看，元件整体长宽尺寸严格遵循0805封装的行业通用标准，焊接端的尺寸与间距完全匹配通用PCB封装库的焊盘设计，工程师在进行板卡设计时无需单独定制封装，直接调用标准0805焊盘即可完成布局，元件贴装后占用的板上垂直高度极低，不会对周边的贴片元件、结构壳体造成安装干涉，能够适配超薄型电子设备的内部堆叠设计要求，在有限的板卡空间内实现可靠的发光功能。
