直插式PTC自恢复过流保护元件结构设计

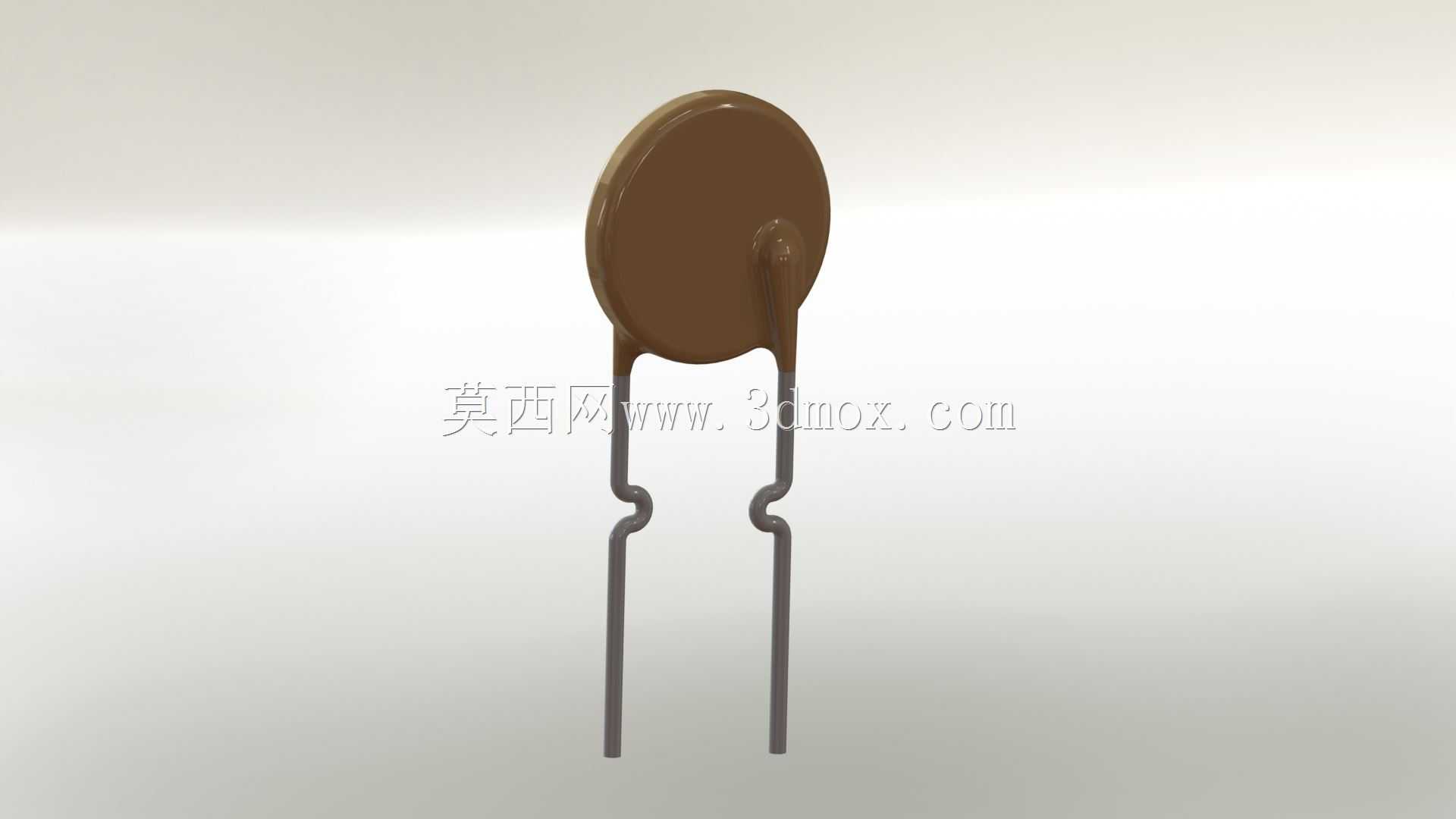

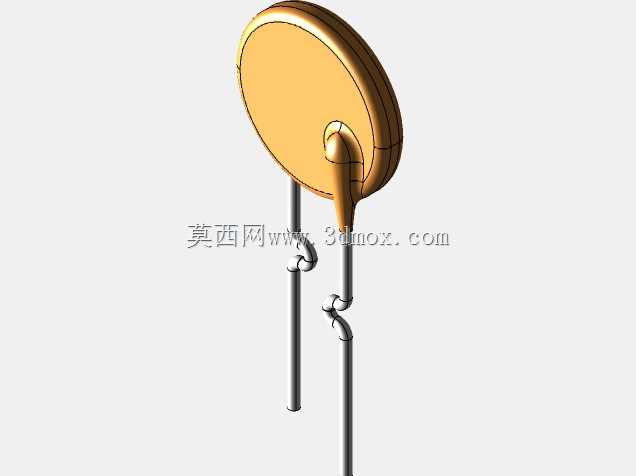

做消费类电子、工控板卡的电路保护设计时，直插PTC可复位保险丝是板上空间充裕、返修成本低场景下的常用选型，这类元件不需要人工更换故障件，过流故障解除后能自行恢复低阻导通状态，大幅降低售后维护的人工与物料成本，在小家电控制板、电源适配器、低压配电信号回路、车载低压附属电路里都有广泛应用。这款直插结构的PTC元件，核心功能是在回路电流超过动作阈值时，依靠基材的正温度系数特性快速升温，阻值在毫秒级跃升至高阻状态，将回路电流限制在极低水平，避免后端元器件因过流烧毁，当故障排除、元件温度回落至正常工作区间后，阻值会自动恢复到初始低阻状态，回路即可恢复正常供电，不需要像传统一次性保险丝那样熔断后必须拆换。从设计思路来看，这款元件采用圆片式热敏基材核心，两个引脚从圆片同侧垂直引出，引脚靠近基材的位置做了预成型的弯折结构，这个弯折设计一方面可以在波峰焊、手工焊过程中缓冲热应力，避免引脚与基材的结合部位因热胀冷缩出现脱焊、基材隐裂的问题，另一方面可以控制元件插入PCB后的本体高度，让元件本体和PCB板面保持固定间隙，既避免本体直接贴板导致焊接热量无法散出影响元件性能，也能适配不同板厚的安装需求。安装边界上，这类直插元件适配标准2.54mm间距的PCB通孔，引脚直径适配常规0.8mm钻孔尺寸，插装后引脚露出板面的长度控制在1.5-2mm区间，满足波峰焊的吃锡要求，本体直径与引脚长度的匹配设计，既保证了元件的额定电流承载能力，也不会占用过多板上的垂直空间，适配外壳内部空间有限的紧凑型设备设计需求。建模过程中需要重点还原引脚的弯折弧度、圆片基材的厚度公差、引脚与基材结合处的包封结构，这些细节直接影响虚拟装配时的干涉检查结果，避免实际生产中出现元件插装不到位、和周边贴片元器件发生空间碰撞的问题。不同于贴片封装的PTC元件，直插结构的抗机械冲击能力更强，在存在振动的应用场景下，焊点的疲劳失效风险更低，适合工控类、车载类对可靠性要求更高的电路场景，设计选型时可以根据额定工作电压、动作电流、保持电流的参数匹配对应规格，三维建模时还原的外形尺寸可以直接导入PCB布局软件做3D预览，提前排查结构干涉问题，缩短产品开发的打样验证周期。
